SolidWorks上机实践：编辑方程式步骤详解

2023-11-21 理论教育版权反馈

【摘要】：图1-22 螺栓孔圆草图图1-23 方程式对话框图1-24 添加方程式过程图单击“确定”后，如图1-26所示，原来草图的“D2”尺寸前出现红色的求和符号“”，再次单击添加编辑方程式重复类似于的步骤得到“D3@草图1”=“*0.4”和方程式“D5@草图1”=“360/6”，至此方程式添加完毕，如图1-25所示。

草图的编辑方程式功能可以建立方程式，使其他尺寸与其中的一个尺寸建立内在的联系，例如：某两个尺寸A和B，A=2*B，草图尺寸B=20mm，此时A=40mm，如果修改B=35mm，那么A就自动变为70mm，保持A=2*B表达式不变。下面通过具体的例子说明。

（1）对软件的系统环境进行设置。单击主菜单上的“视图”→单击显示尺寸名称（如果已打开可以忽略此步），图1-20所示为已经打开显示尺寸名称。

（2）单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。

（3）单击→→→，绘制草图圆，画圆心在坐标原点、半径为50mm的圆，利用“智能尺寸”标注直径为100mm，然后再画一个直径为ϕ70mm与ϕ100mm的同心圆，利用“智能尺寸”标注直径，单击鼠标左键选中ϕ70mm的圆，利用“构造几何线”命令使ϕ70mm圆的线型变成点画线的线型，如图1-21所示。

图1-20 显示尺寸名称图

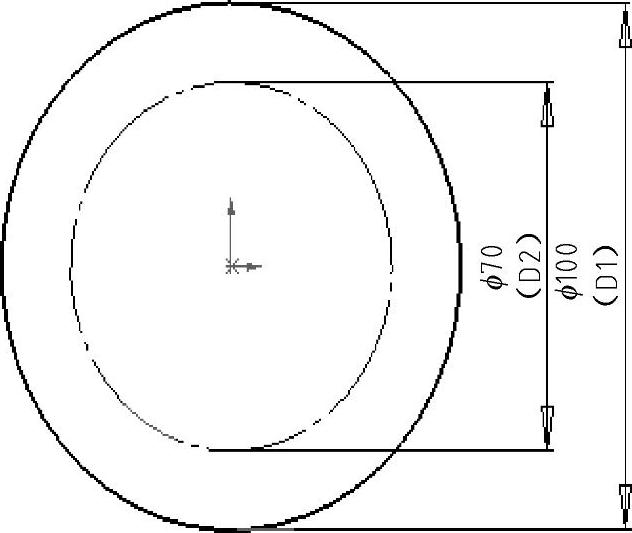

图1-21 同心圆

（4）把ϕ70mm圆作为螺栓孔中心线的分布圆，画沿圆周均匀布置的6个ϕ12的小圆，具体操作：先画一个，然后利用草图的圆周阵列功能画其余的5个，同时标注相邻小圆的角度为60°，然后通过加入几何限制条件，得到如图1-22所示的草图。

（5）单击菜单上的“工具”→“方程式”，弹出如图1-23所示的对话框，然后单击添加，出现添加方程式对话框后，选中草图的“D2”尺寸后，“D2@草图1”自动出现在添加对话框的编辑栏内，然后依次单击草图尺寸“D1”和“等号”、“乘号”、“除号”相应的数值（类似计算器操作），如图1-24所示。

图1-22 螺栓孔圆草图

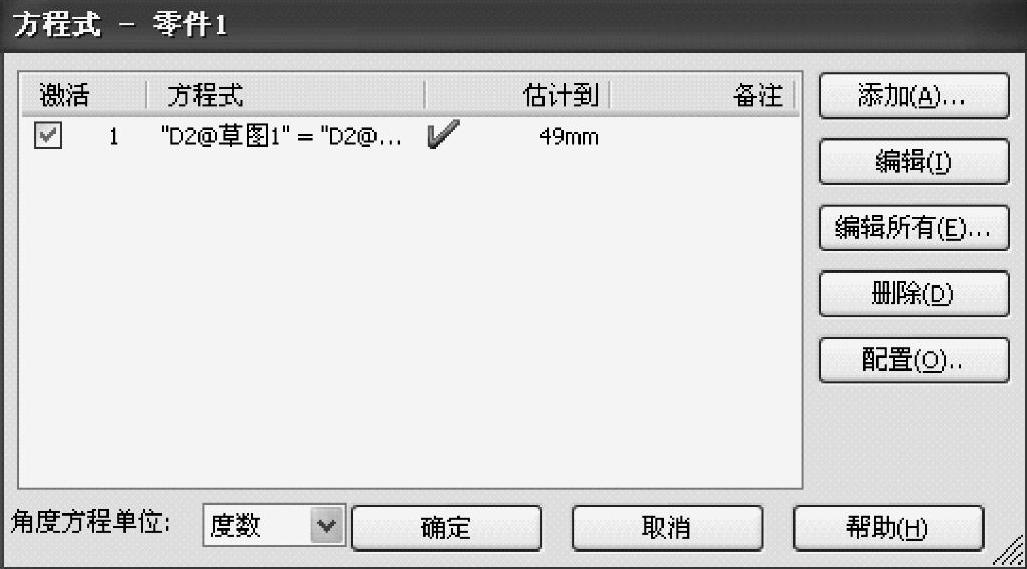

图1-23 方程式对话框

(www.chuimin.cn)

图1-24 添加方程式过程图

（6）单击“确定”后，如图1-26所示，原来草图的“D2”尺寸前出现红色的求和符号“”，再次单击添加编辑方程式重复类似于（5）的步骤得到“D3@草图1”=“（“D1@草图1”-“D2@草图1”）*0.4”和方程式“D5@草图1”=“360/6”，至此方程式添加完毕，如图1-25所示。

图1-25 添加“确定”后图

（7）添加完毕后确定，仔细观察只有“D1”的尺寸前没有求和符号“”，如图1-26所示，此时双击“D1”的尺寸，结果如图1-27所示，在弹出的尺寸框中填入150mm后单击确定。

图1-26 “D1”和其他尺寸区别

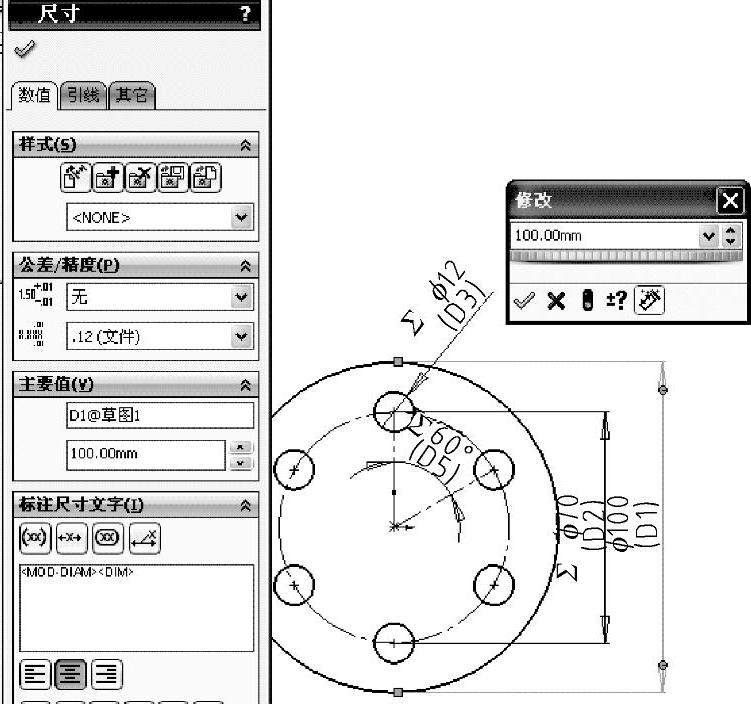

图1-27 改变“D1”的过程图

（8）最后得到“D1”=150mm时“D2”=105mm，“D3”=18mm，它们的尺寸是按照我们添加的方程式关系变化的，而孔的位置也按设计要求变化，结果如图1-28所示。

该方法也可以作为参数化简单零件的一种方法。

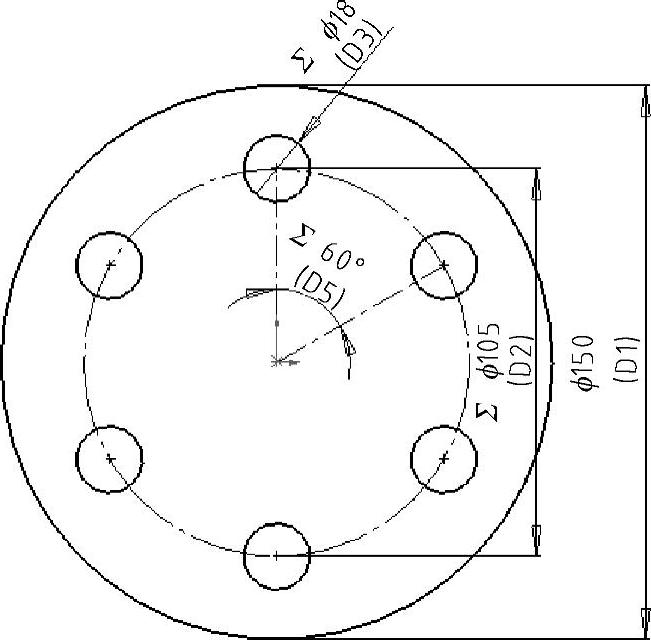

图1-28 改变“D1”后“D2和D3”变化结果图
