SolidWorks实践案例：环绕节绘制方法分享
【摘要】：本例的绘制方法有多种，仔细分析就会发现，灵活地利用等距实体和圆周阵列是一种较为便捷的方法。利用等距实体把水平线向下偏移2mm，竖直线向右偏移2mm，利用延伸实体命令使它们在右下侧相交，同时画一个半径为2mm且与竖直线相切的圆，如图1-16所示。利用窗口选中图1-17的全部后，单击“等距实体”，偏移距离为4mm，然后单击确定，依次操作三次得到如图1-18所示的切线弧草图偏移过程图。图1-19 阵列后得到的环绕节草图
绘制如图1-15所示的草图。本例的绘制方法有多种，仔细分析就会发现，灵活地利用等距实体和圆周阵列是一种较为便捷的方法。
（1）单击标准工具栏上的“新建”图标按钮
→“零件”→“确定”。
（2）单击
→“正视”
→“开始绘制草图”
→过原点画竖直向上的点画线，长度为14mm，再画过原点的水平线。利用等距实体

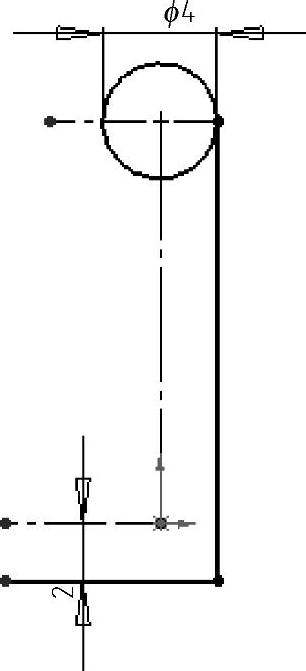

把水平线向下偏移2mm，竖直线向右偏移2mm，利用延伸实体命令使它们在右下侧相交，同时画一个半径为2mm且与竖直线相切的圆，如图1-16所示。
（3）利用“剪裁实体”
选项中的剪裁到最近端方式，通过剪裁和标注尺寸得到如图1-17所示的偏移前的草图。
（4）利用窗口选中图1-17的全部后，单击“等距实体”
，偏移距离为4mm，然后单击
确定，依次操作三次得到如图1-18所示的切线弧草图偏移过程图。

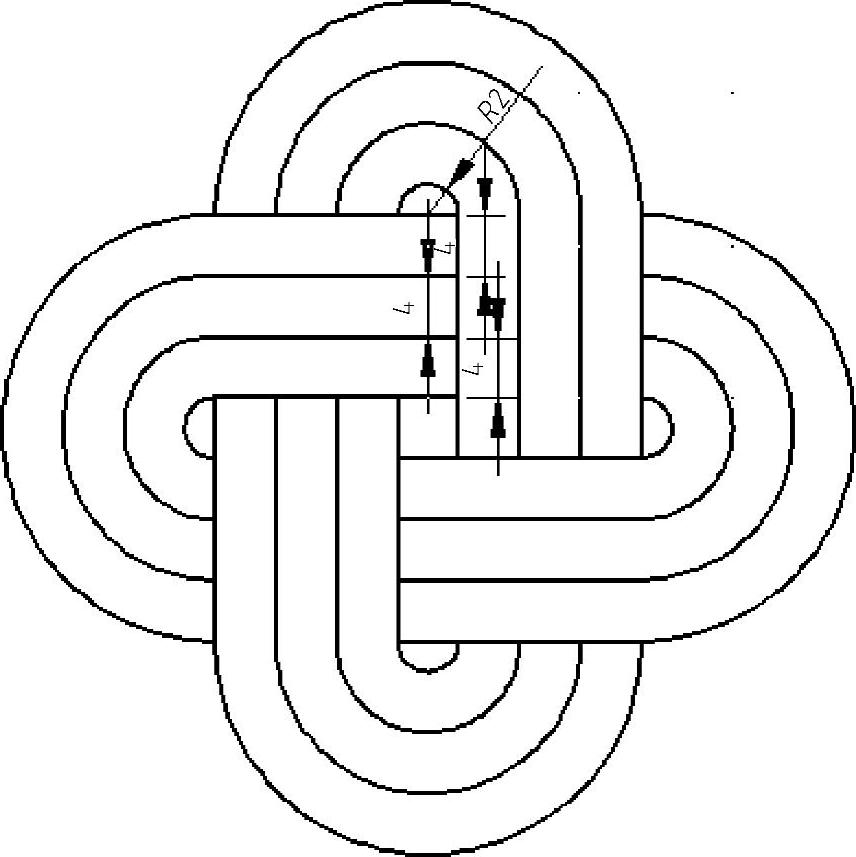

图1-15 环绕节草图
图1-16 草图(www.chuimin.cn)

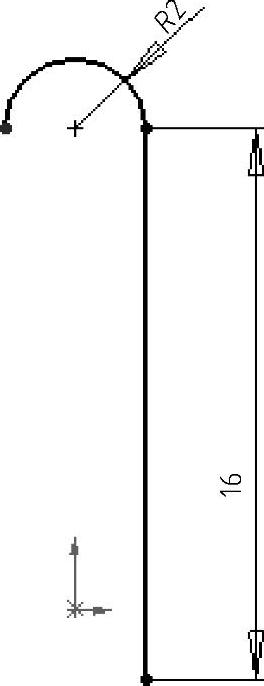

图1-17 偏移前的草图

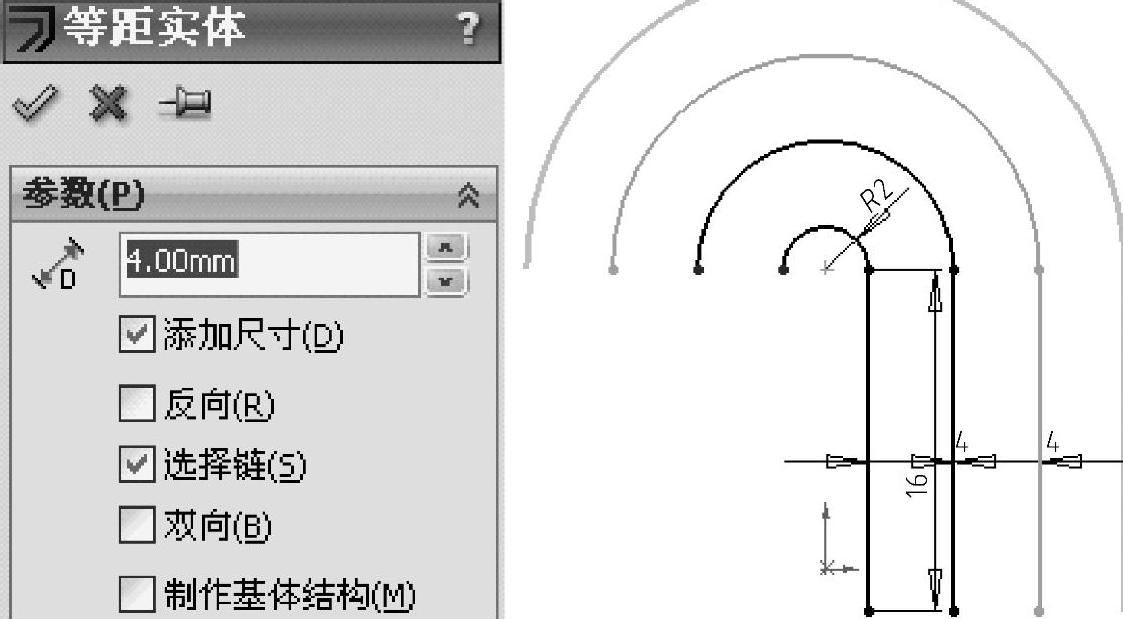

图1-18 切线弧草图偏移过程图
（5）单击草图圆周阵列
，阵列对象为图1-18的全部，阵列中心为系统默认的原点，坐标为（0，0）无需改动，选中“等间距”，然后单击
确定，得到如图1-19所示的环绕节草图。

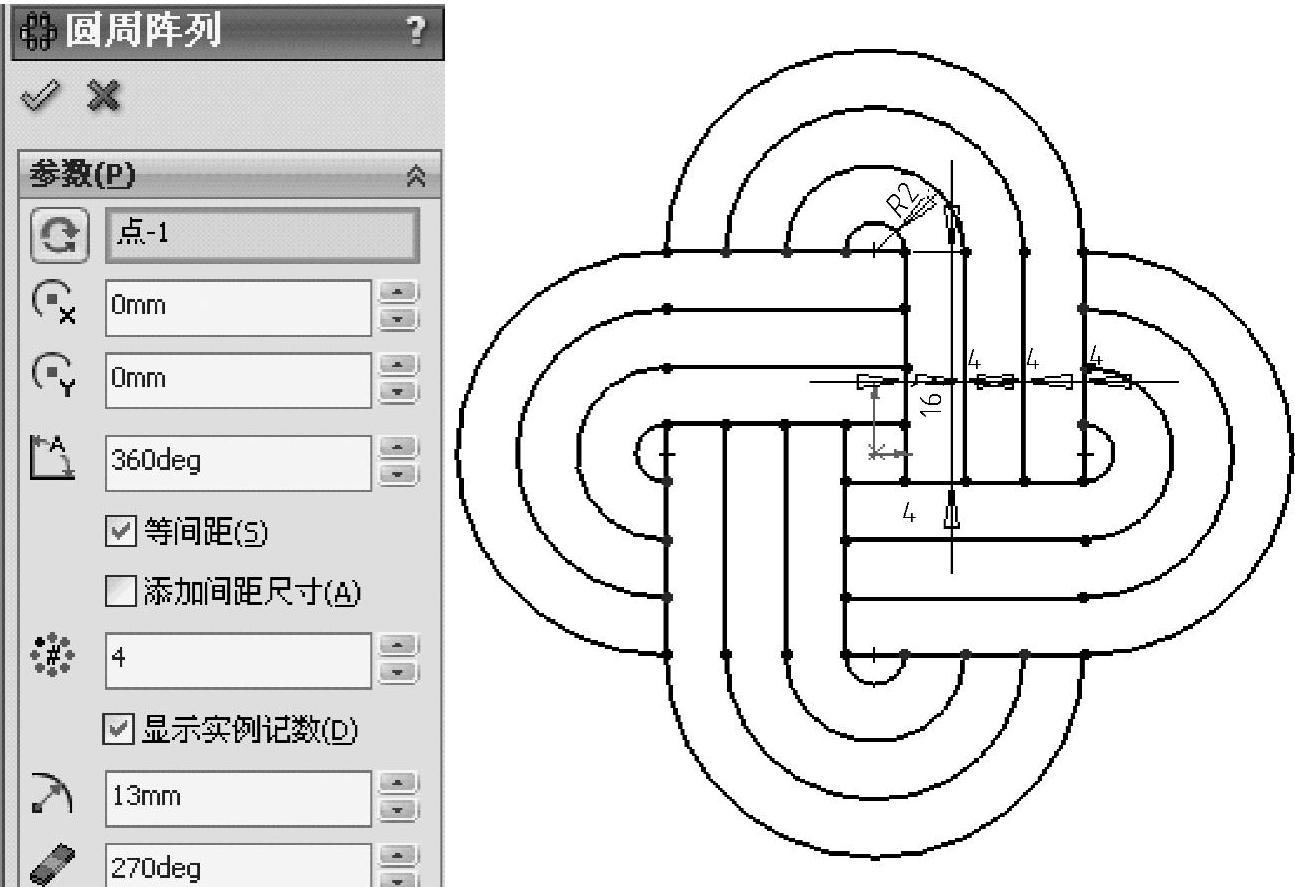

图1-19 阵列后得到的环绕节草图
