信息化管理平台主要功能-大型地下污水处理厂设计与施工案例
【摘要】：本工程搭建的X－BIM 信息化管理平台主要包含用户登录、建设信息管理、土建建设管理、设备建设管理、专项方案管理等功能。
本工程搭建的X－BIM 信息化管理平台主要包含用户登录、建设信息管理、土建建设管理、设备建设管理、专项方案管理等功能。其中，土建建设管理内容较多，主要包括工程概况、工程漫游与信息展示、工程模拟建造及信息管理、质量缺陷管理、进度管理及预警、危险源预控管理、安全风险点管理、视频监控、施工过程档案管理、过程文档汇总等方面。
6.2.2.1 用户登录模块
用户登录模块提供了用户和平台的接口。平台管理人员可针对不同用户设定权限。用户登录平台后，按照各自的权限使用平台各种功能。
6.2.2.2 建设信息管理

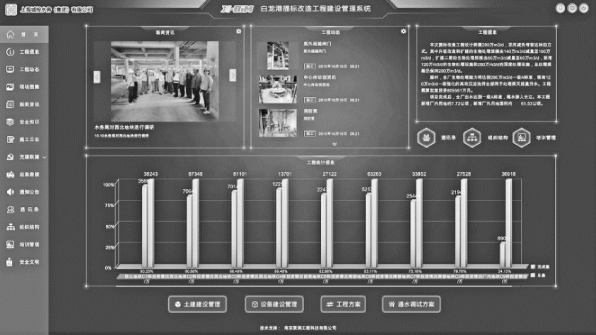

建设信息管理模块实现了工程管理信息化的目的，避免出现信息不对称问题，提高了项目决策的科学性和时效性。该模块主要包含工程信息、工程动态、现场图集、新闻资讯、党建廉建、安全知识、通知公告等内容，如图6－6所示。
6.2.2.3 土建建设管理
本模块是平台核心模块之一，主要实现如下功能：

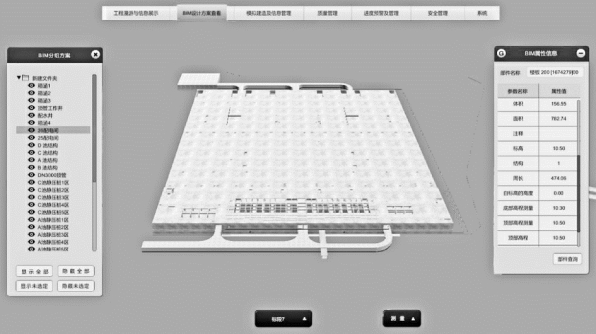

（1）通过可视化的三维模型，准确、直观地表达出施工场地布置的美化效果和功能合理性，如图6－7所示。

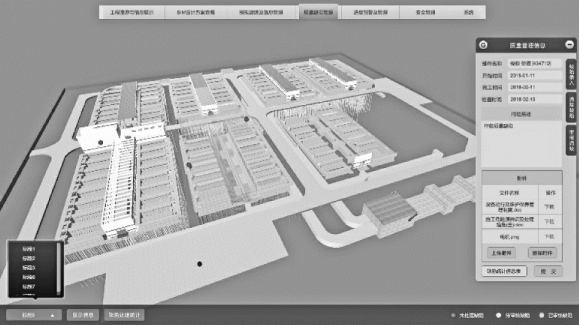

（2）协同业主、设计、监理、施工等多方单位，将现场实际问题反应至管理平台，在线上平台即可解决问题并落实到实际施工中，如图6－8所示。

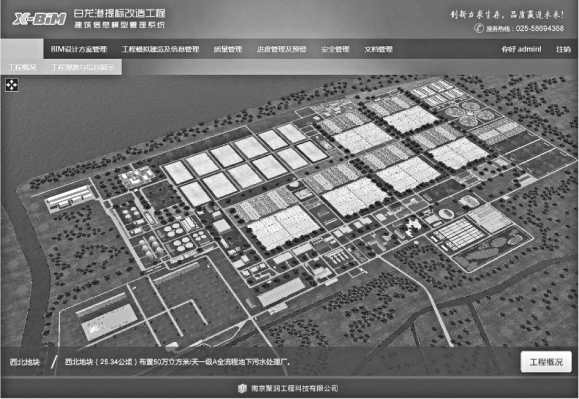

图6－7 土建建设管理主要功能
图6－8 协同多方管理

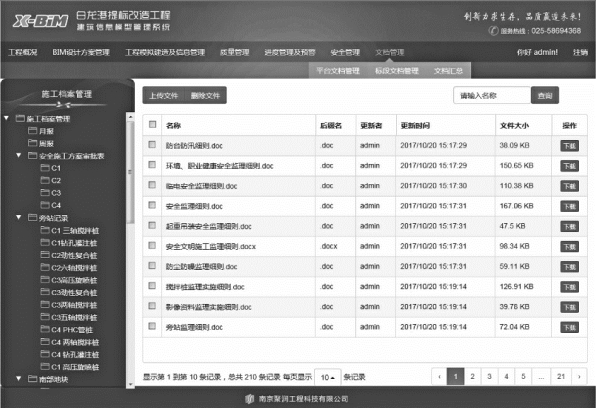

（3）将文档资料集中管理，实现施工资料无纸化，加快检索速度，提高文档管理效率，如图6－9所示。
图6－9 文档资料集中管理
（4）通过BIM 技术进行现场施工模拟，合理制订施工进度计划，及时发现并有效解决构筑物在实际使用中产生的问题。
（5）通过计划进度与实际进度共同模拟，两方对比直接展现工程进度情况，如图6－10所示。
（6）4D 施工模拟能够为项目技术创新提供更有效的依据，针对本工程所采用的预制装配式施工技术，通过4D 施工模拟能够合理安排预制装配整体式构筑物施工工序及时间节点，如图6－11所示。
（7）基于BIM 模型，结合平面、高程测量，通过GPS复核、光电测距等技术精准控制项目实际三维坐标，如图6－12所示。
6.2.2.4 设备建设管理(www.chuimin.cn)
从营运管理需求出发，同时考虑项目管理者、系统维护者、决策者等权责与角色，与设备管理作业结合，以数字化管理流程，辅助现场作业，供各权责单位在统一的BIM 模型中读取各种营运管理数据，使设备维护管理作业更完善，提高设备管理的质量。设备建设管理平台的主要功能如下：

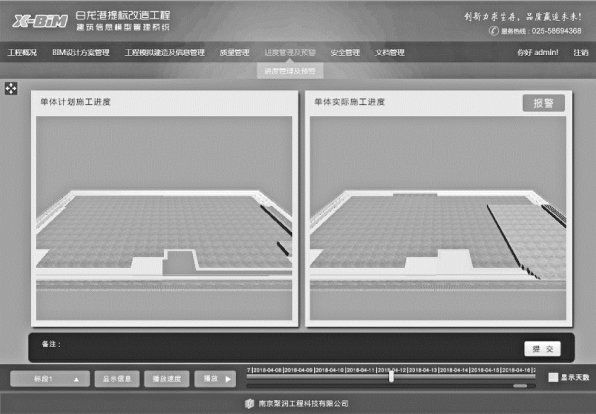

图6－10 BIM 施工进度计划展示

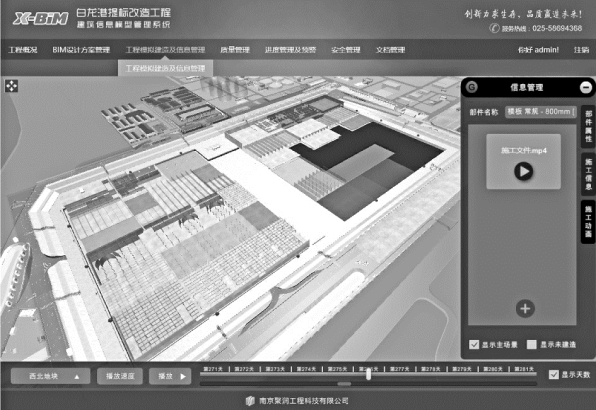

图6－11 4D施工模拟
图6－12 智能测量定位
（1）设备展示：在设备管理平台上建立与设备外观相符或相似的设备模型，可协助维护工程师或设备厂商通过检视模型快速辨识设备。

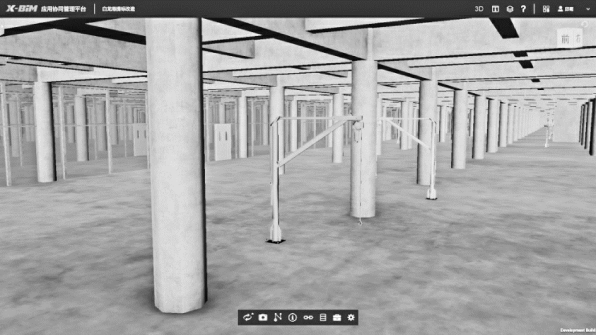

（2）设备定位：在设备管理平台上通过模型可明确掌握任意空间中各项设备的位置，以便于执行维护作业，如图6－13所示。
图6－13 功能化设备定位

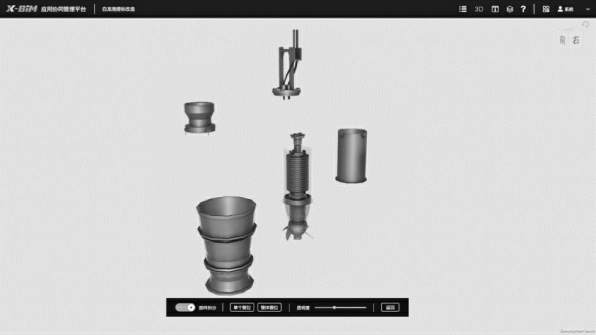

（3）设备信息查询添加：通过对设备精确模型拆分、复位、透明显示等功能查看设备内部详细情况，方便随时掌握设备详细信息，如图6－14所示。
图6－14 信息化设备信息录入
（4）设备二维码制作：支持设备及属性信息生成二维码，方便各单位人员信息交互，提高施工效率，如图6－15所示。
图6－15 设备二维码制作
6.2.2.5 专项方案管理
平台可为本工程的特殊结构和施工过程制订专项方案。同时，可视化的模型展示效果能够让施工各参与方了解施工过程，辅助施工管理人员制订出合理的施工方案和施工进度计划，提高施工效率，节约施工成本，如图6－16所示。
图6－16 工程管理专项方案平台
