上海白龙港污水处理厂提标工程
【摘要】：现浇混凝土的强度等性能指标应满足设计要求。如设计方案无要求时，现浇混凝土的强度等级不应低于连接处预制构件混凝土强度等级的较大值。
本工程预制构件装配施工阶段正值现场施工高峰，周边环境复杂，预制构件的运输和堆放管理难度大。预制构件体积大、数量多，吊装风险大，并且现场安装定位精度要求高。为此，对预制构件存放、预制构件质量、测量定位、预制梁节点（预制柱、预制板）的安装、预制构件现浇段、套筒灌浆施工等方面加强了质量控制。
5.3.4.1 预制构件运输及存放
监理要求施工单位运输预制柱、梁节点、预制板时宜采用平放运输，构件边角部及构件与捆绑、支撑接触处，宜采用柔性垫衬加以保护。运输过程必须采取防止构件移动或倾覆的可靠固定措施。
预制构件进场后，应按品种、规格、吊装顺序分别设置堆垛，存放堆垛设置在吊装机械工作范围内。预制叠合板、柱、梁宜采用叠放方式，预制叠合板放层数不宜大于6层，预制柱梁叠放层数不宜大于2层。底层及层间应设置支垫，支垫应平整且应上下对齐，支垫地基应坚实，不得将构件直接放置于地面上。预制构件堆放超过上述层数时，必须对支垫、地基承载力进行验算。构件运输和存放时，预埋吊件所处位置应避免遮挡，使之易于起吊。
5.3.4.2 预制构件质量检查
对进场构件外观质量、尺寸偏差和出厂标识等进行质量检查，并审查预制构件质量证明文件。根据表5－8对预制构件外观质量进行评估。预制构件外观质量不应有严重缺陷。产生一般缺陷时，由预制构件生产单位或施工单位进行修整处理，修整技术处理方案经监理单位确认后实施。经修整处理后的预制构件应重新检查，合格后方可使用。

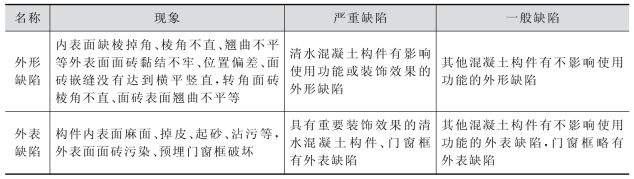

表5－8 预制构件外观质量

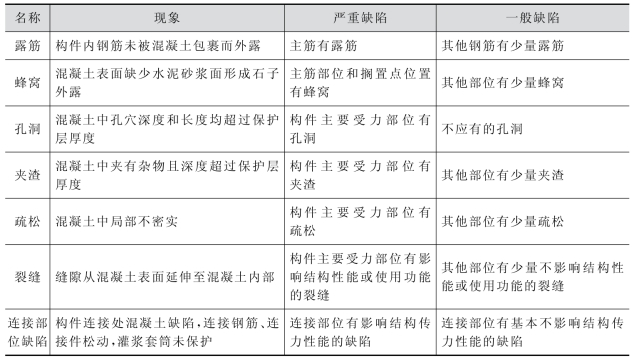

（续表）
5.3.4.3 预制构件的测量定位
预制构件轴线的引测与控制采用“以内为主、以外为辅”的测量方法。按照楼层纵、横向控制线和构件十字墨线的对缝控制，使构件与构件之间、构件与楼面原始控制线保持吻合和对直。每层楼面轴线垂直控制点不宜少于4个，楼层上的控制线必须由底层向上传递引测，高程引测控制点设置1个。
预制构件吊装前，应在构件和相应的支承结构上设置中心线和标高，并按设计要求校核预埋件及连接钢筋等的数量、位置、尺寸和标高。预制构件安装位置线应由控制线引出，且每件预制构件必须设置两条安装位置线。
预制柱安装前，应在柱上弹出竖向与水平安装线。安装线必须与楼层安装位置线相符合。为进行预制柱垂直度测量，宜在构件上设置用于垂直度测量的控制点。在竖向构件上安装预制节点时，宜采用放置垫块的方法或在构件上设置标高调节件对标高进行控制。
5.3.4.4 预制构件安装(www.chuimin.cn)
预制构件吊装宜采用标准吊具，起吊时吊点合力宜与构件重心重合，绳索与构件水平面的夹角不应小于45°。吊装过程力求做到“慢起、快升、缓放”。吊装时，构件上必须设置缆风绳控制构件转动，保证构件就位平稳。吊装过程中，严禁构件长时间悬挂在空中。
预制柱的安装采用由上而下的插入式，就位后应在两个方向采用可调斜撑作临时固定，并进行垂直度调整。完成垂直度调整后，应在柱子四角缝隙处加塞垫片。预制柱的临时支撑必须在套筒连接器内的灌浆料强度达到35MPa后方可拆除。
预制梁的安装应对预制柱上梁节点的搁置位置进行复测和调整，同时对预制梁节点上的预埋套筒规格和位置等按设计要求进行复核。当预制梁节点采用临时支撑时，必须对临边支撑进行验算。
预制叠合板的安装应检查外伸预留钢筋是否弯折和相邻板缝的平整度。同时对安装位置的水平标高进行复核。预制叠合板拼接位置应避开施工集中荷载或受力较大部位。相邻叠合楼板间拼缝大于30mm 时必须采用防水细石混凝土填实。预制叠合板安装施工时设置的临时支撑必须有足够的强度和稳定性，在后浇混凝土强度达到设计要求后方可拆除。
5.3.4.5 结构构件连接
1.套筒灌浆连接
灌浆施工前对其施工条件进行逐项检查落实，对灌浆准备工作、实施条件、安全措施等进行全面检查。重点核查套筒内连接钢筋长度及位置、坐浆料强度、接缝封堵方式、封堵材料性能、灌浆腔连通情况等是否满足设计及规范要求。灌浆条件全部满足要求后由总监签发灌浆令，监理人员对整个灌浆施工进行全过程旁站。
灌浆作业时检查灌浆料配比及其流动度是否满足设计及规范要求。检查预制构件与现浇混凝土接触位置，是否拉毛或凿毛处理。采取压浆法从下口灌注，当浆料从上口流出时及时封堵，持压30s后再封堵下口。检查施工单位是否及时做好灌浆作业施工质量检查记录，每工作班制作试件的情况。灌浆作业时必须保证浆料在48h凝结硬化过程中连接部位温度不低于10℃。
2.密封材料嵌缝
密封防水部位的基层应牢固，表面应平整、密实，不得有蜂窝、麻面、起皮和起砂现象。嵌缝密封材料的基层应干净、干燥。嵌缝密封材料与构件组成材料应彼此相容，密封材料嵌填后不得碰损和污染。
3.预制梁节点现浇混凝土连接
预制梁节点间的现浇段部分钢筋通过梁节点两侧的钢筋接驳器接出，而后再与现浇梁预留钢筋搭接。当预制构件插筋影响现浇混凝土结构部分钢筋绑扎时，可采用在预制构件上预留内置式钢套筒的方式进行锚固连接。
现浇混凝土的强度等性能指标应满足设计要求。如设计方案无要求时，现浇混凝土的强度等级不应低于连接处预制构件混凝土强度等级的较大值。在混凝土浇筑前，应清除浮浆、松散骨料和污物，并采取湿润的技术措施。现浇混凝土连接处必须一次连续浇筑密实。
