5.3.1.1　预制柱施工

预制柱施工前，先清理柱脚地表，然后在柱脚处放控制线，接着修正柱脚钢筋。完成后进行预制桩的吊装，调整柱的垂直度，接着进行柱脚坐浆，最后进行柱脚灌浆施工。预制柱主要施工流程如图5－19所示。

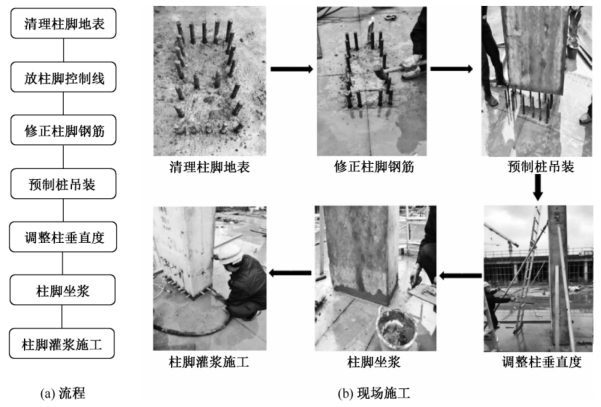

图5－19　预制柱施工流程

5.3.1.2　预制节点施工

预制节点施工时，首先找梁中心点进行放线；接着修正柱顶钢筋；然后开始进行梁柱节点吊装。吊装完成后进行梁柱节点间坐浆，接着进行梁柱节点灌浆。在主次梁节点和次梁节点搭设下部支撑，然后进行主次梁节点和次梁间节点吊装，最后进行现浇梁施工。预制节点主要施工流程如图5－20所示。

5.3.1.3　预制板施工

首先进行梁侧挑耳施工，在挑耳处坐浆；接着进行预制板的吊装、板钢筋的绑扎；最后进行现浇层的浇筑。预制板主要施工流程如图5－21所示。

图5－20　预制节点施工流程

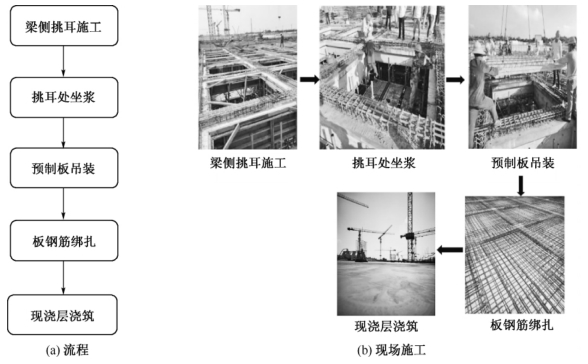

图5－21　预制板施工流程

5.3.1.4　施工部署

本工程施工现场在场地西侧开设施工车辆通行大门（1号门）。环绕拟建建筑物铺设临时施工道路，并与大门连通。出入口与道路布置如图5－22所示。

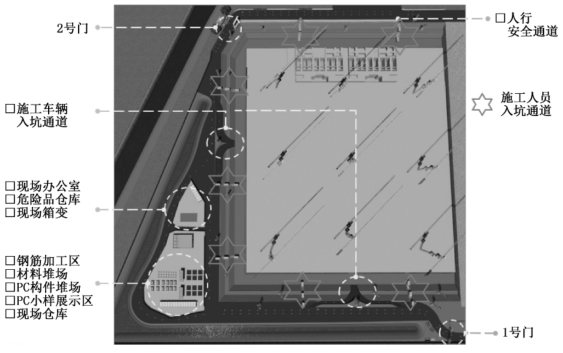

图5－22　施工出入口示意(www.chuimin.cn)

在场地西北角布置施工材料临时堆场及加工场地。钢筋、模板及PC 构件堆场等结构材料堆放在拟建建筑物外沿施工道路侧。施工过程中将构件临时堆放于PC构件堆场，需要施工时采用货车短期驳运。施工现场材料堆场布置如图5－23 和图5－24所示。

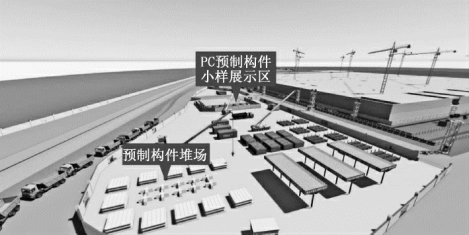

图5－23　现场施工布置示意

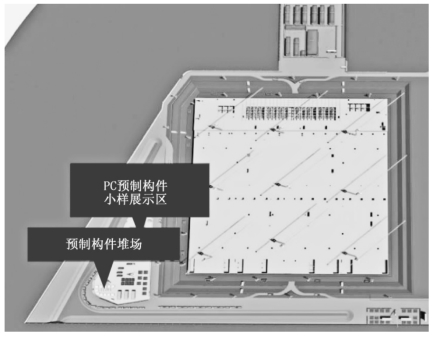

图5－24　预制构件堆场布置示意

根据工程PC预制构件最大重量约为3.5t。结合市场供应情况和塔吊旋转半径，通过选型、比较后，采用9台STT293塔吊。PC 预制构件吊装过程中，塔吊的作业半径控制在60～70m 范围内。在起吊半径覆盖范围内，塔吊吊装能力能满足施工要求。局部吊装不到的区域采用“货车+小推车”的方式驳运。9台塔吊平面定位及安装高度如图5－25和图5－26所示。

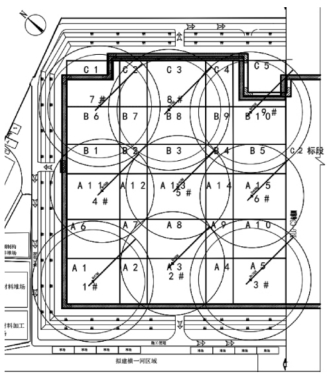

图5－25　塔吊定位示意

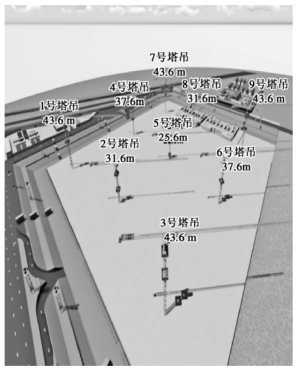

图5－26　塔吊安装高度

5.3.1.5　总体施工流程

本工程B0层预制板施工顺序按照B1层结构施工顺序由西向东进行，同时B2施工分区内预制构件同步由底向上施工，预制装配式结构总体吊装施工流程如图5－27所示。

图5－27　总体吊装施工流程
