图4－14底板混凝土养护为充分控制底板混凝土浇筑温度，在底板浇筑前在相应部位埋设混凝土测温管，从而有效监督混凝土温度上升情况，如图4－15所示。......
2023-11-21
超长结构防裂低收缩混凝土对减缩与防裂的作用机理探究
【摘要】：因此，水化热随之降低，可抑制混凝土裂缝的出现。超长大体积混凝土的配制主要以减少混凝土裂缝为目的。
4.2.2.1 水泥对混凝土防裂作用机理
混凝土的温度应力是由温差引起的，而后者主要是由水化热产生的。因此，为了减小温差，应尽量降低水化热。为了降低水化热，需要采取早期水化热低的水泥。水泥的水化热是矿物成分、水化产物和水泥细度的函数，因此降低水泥水化热的关键是选择适宜的矿物组成和调整水泥的细度。水泥的矿物组成主要有硅酸三钙（C3S）、硅酸二钙（C2S）、铝酸三钙（C3A）和铁铝酸四钙（C4AF）。试验表明，C3A 和C3S含量高的水泥水化热较高。因此，为了减少水泥的水化热，应尽可能降低熟料中C3A 和C3S的含量。在施工中一般采用中热硅酸盐水泥和低热矿渣水泥。此外，在不影响水泥活性的情况下，要尽量减小水泥的细度。这是由于水泥的细度会影响水化热的放热速率。试验表明，水泥颗粒的比表面积每增加100cm2／g，1d的水化热增加17～21J／g，而7d和20d的水化热增加4～12J／g。
4.2.2.2 掺和料对混凝土防裂作用机理
粉煤灰、矿粉和硅粉等掺合料是超长结构防裂低收缩混凝土不可缺少的组成部分之一。这些掺合料不仅能提高混凝土胶凝材料体系的堆积密实度，而且能够大幅度地降低胶凝材料体系的水化热，从而降低混凝土的绝热温升。这对硬化后混凝土因温度收缩而引起的温度应力具有较大的抑制作用。
粉煤灰和矿粉是最常用的活性掺合料。其中，粉煤灰的微集料效应使得微细颗粒均匀分布在水泥浆内，填充了孔隙和毛细孔，从而改善了混凝土的孔结构。矿粉会迅速吸附在水泥颗粒表面，使得本来可能形成的水泥絮凝结构无法形成，起到了类似减水剂的作用。因此，矿粉能改善超长结构防裂低收缩混凝土硬化后的孔结构和强度，特别对改善混凝土的早期孔结构有一定作用。此外，上述两种掺合料的水化热较低，若以一定比例与水泥组合成胶凝材料体系，既可以减少水泥用量，还可降低胶凝材料体系的水化热和放热速率。
粉煤灰和矿粉等掺合料在水泥浆体系中的水化非常缓慢。在相同的水胶比条件下，用粉煤灰和矿粉等掺合料替代部分水泥相当于提高了早期的有效水灰比。因此，粉煤灰和矿粉等掺合料可降低混凝土内部的早期自干燥速度，显著降低早期自收缩。在后期，粉煤灰和矿粉等掺合料的继续水化使水泥石内部自干燥程度提高，但是此时混凝土已有较高的弹性模量和较低的自徐变系数，因此在相同自干燥程度下产生的自收缩同早期相比有明显的减小。
4.2.2.3 骨料对混凝土体积稳定性的作用机理
骨料对于超长结构防裂低收缩混凝土的力学性能和抗裂性能非常重要。就长期尺寸稳定性而言，通常认为石灰岩的玄武岩优于砂岩或河卵石。在配合比相似时，用花岗岩和卵石骨料的混凝土的强度显著低于用辉绿岩或石灰岩骨料的混凝土。这种差异是由于水泥石与骨料之间的界面区的结构和黏结强度的差异造成的。除骨料的材质外，级配和含泥量对混凝土的体积稳定性也具有明显的影响。骨料粒径越大、级配越好、比表面积越小，每立方米的水泥用量就越小。因此，水化热随之降低，可抑制混凝土裂缝的出现。此外，骨料的含泥量越大，收缩变形会随之增大，导致混凝土开裂。因此，应选用具有良好级配和较低含泥量的骨料。(www.chuimin.cn)
4.2.2.4 聚羧酸外加剂对减少混凝土的收缩作用机理
通常，混凝土的减水效果取决于水泥粒子的分散性和分散稳定性。水泥粒子的分散稳定性又取决于吸附表面活性剂的电斥力和立体效应。传统的减水剂在被水泥颗粒表面吸附后，呈刚性链平卧吸附状态。减水性能主要利用了DLVO 理论，立体效应没有发挥出来，坍落度损失问题无法从根本上解决。聚羧酸系减水剂在水泥颗粒表面上以接枝共聚物的齿型吸附形态达到稳定的分散效果。这种效果主要取决于被吸附聚羧酸分子的静电和立体排斥力作用。
聚羧酸系减水剂化学结构中的羧基、磺酸基负离子提供电斥力。静电排斥力的分散稳定性取决于水泥粒子相互接近时产生的静电排斥力与范德华力之和的粒子间作用势能。聚羧酸系减水剂主链中的活性基团链段通过离子键、共价键、氢键以及范德华力等相互作用，紧紧地吸附于强极性的水泥颗粒表面，并改变其表面电位。带活性基团的侧链嵌挂在主链上，当吸附于固体颗粒表面时，形成具有一定厚度的溶剂化层，同时传递一定的静电斥力。根据DLVO 理论，水泥颗粒表面的Zeta电位大小与水泥颗粒的分散性密切相关。试验表明，在同样掺量条件下，聚羧酸系减水剂的Zeta电位小于萘系减水剂的Zeta电位，但其分散性却好于萘系。
根据Machor熵效应理论，立体效应斥力取决于表面活性剂的结构和吸附形态或者吸附层厚度等。聚羧酸系减水剂对水泥颗粒产生梳状吸附，并且其分子中含有多个醚键。这些醚键形成了亲水性立体保护膜，该保护膜既具有分散性又提供了水泥粒子的分散稳定性。由立体效应理论可推测，其侧链长度越长，分散性越高，形成的立体保护膜厚度就越厚。聚羧酸系减水剂在水泥颗粒表面的吸附量明显高于萘系减水剂，其减水效果优于萘系减水剂。
超长大体积混凝土的配制主要以减少混凝土裂缝为目的。通过对聚羧酸减水剂的减水作用机理研究可以看出，聚羧酸减水剂将静电斥力和空间位阻斥力（图4－3）相结合，能更有效地提高水泥粒子分散性、释放游离水、减少用水量和水泥用量。从而不仅得到了和易性能和坍落度保持性能较好的混凝土拌和物，而且能有效地降低混凝土的干缩，减少混凝土的裂缝。

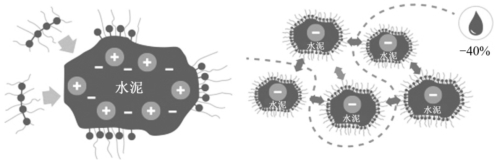

图4－3 聚羧酸系减水剂的空间位阻效应示意
有关大型地下污水处理厂构筑物设计与施工 上海白龙港污水处理厂提标工程的文章
- 详细阅读
-
防划伤涂布纸箱的使用与作用详细阅读
目前能进行涂布的品种已有几十款，而“防划伤纸箱”就是其中的一种。“防划伤涂布纸箱”每批次质量是否稳定，须按GB/T 2828.1—2015规定，进行加严检验。“防划伤涂布纸箱”是一项全新的高科技产品，在国内还是“第一个吃螃蟹者”，没有任何经验可以借鉴，以往使用该类特种纸箱的用户，都是从欧美国家直接进口的。“防划伤涂布瓦楞纸箱”属环保产品，不含重金属，不......
2023-06-27
-
如何使用减缩剂来减小混凝土收缩？详细阅读
减缩剂亦称混凝土抗收缩剂，是指用以减小混凝土收缩的外加剂。此外，减缩剂能够增大混凝土中孔隙水的黏度，增大水在凝结体中的吸附作用，从而减小混凝土的干燥收缩。汪国华［14］报道，掺0.5%～2.0%的减缩剂在一定程度上能够降低碱矿渣水泥砂浆干缩，但减缩效果不理想。表4-2干缩试验结果此外，在水玻璃激发矿渣的砂浆中掺入基于聚丙二醇的减缩剂后，自收缩减少85%，干燥收缩减少50%。......
2023-06-23
- 详细阅读
-
混凝土结构裂缝机理与计算详细阅读
在裂缝出现瞬间，裂缝处的混凝土应力突然降至零，使得钢筋的拉应力突然增大。通过黏结应力的作用，随着离开裂缝截面距离的增大，钢筋拉应力逐渐降低，混凝土逐渐张紧达到l后，混凝土又处于要开裂的状态。当截面弯矩为0.5 ～0.7 时，裂缝将基本“出齐”，即裂缝的分布处于稳定状态。从图7.15可知，此时，在两条裂缝之间，混凝土拉应力小于实际混凝土抗拉强度，即不足以产生新的裂缝。......
2023-09-19
-
超长混凝土结构裂缝控制技术：发展与现状详细阅读
从20世纪50年代起，解决超长混凝土结构抗裂问题的主要手段是设置“永久伸缩缝”。2015年，北京《超大体积混凝土结构跳仓法技术规程》发布。2018年，《大体积混凝土施工标准》发布，其中包含了跳仓法技术相关内容。2019年，中国工程建设标准化协会《超长大体积混凝土结构跳仓法技术规程》发布，较为详细地给出了跳仓法施工的各项技术规定。......
2023-11-21
-
胆总管手术：损伤防控及结构显露详细阅读
并发现宽度超过14mm，胆总管是不正常的比例急剧上升。胆总管可能是游离的或部分固定于十二指肠。胆总管十二指肠后段常常被十二指肠后壁溃疡病变蔓延侵及。炎症和由此而引起的瘢痕可能牵拉胆总管向左，当手术游离十二指肠上部时，胆总管可能容易受到损伤。胆总管手术时注意对该血管的损伤。故胆总管手术应防止中结肠动脉的损伤。分开结缔组织膜可显露胆总管。胃十二指肠动脉下行中位于胆总管胰腺段最上部的左侧不到1cm处。......
2023-12-04
-
混凝土结构计算：钢筋与混凝土共同工作机理详细阅读
所谓黏结应力，是指分布在钢筋与混凝土接触面上的剪应力。2)黏结破坏的过程当荷载较小时，钢筋与混凝土接触面上由于荷载产生的剪应力完全由化学胶结力承担，随着荷载的增加，胶结力被破坏，钢筋与混凝土之间产生相对滑移，此时剪应力转由摩阻力承担。钢筋表面突出的肋与混凝土之间形成楔的作用。3)确保黏结强度的措施为保证钢筋与混凝土能够共同有效地工作，两者之间应具有足够的黏结力。......
2023-09-19
相关推荐
