大型地下污水处理厂无内支撑基坑开挖
【摘要】：图3－44基坑和周边建、构筑物距离3.4.4.3上部基坑土方开挖一阶段上部基坑施工总体分为A，B，C三个大区，如图3－45所示。根据基坑开挖及护坡施工的不同阶段确定四类工况，对应的施工流程如下。图3－47上部基坑A区挖土工况二工况三。图3－52基坑内通道图与上部基坑相同，下部基坑土方开挖也采用分区分阶段明挖顺做的方法。
3.4.4.1 基坑开挖概述
本工程基坑尺寸为575m×344m，最大开挖深度为15.8m，分为上部基坑和下部基坑。土方开挖分为两个阶段进行：第一阶段基坑挖深7m（自－1.1m自然地坪开挖至－8.1m，完成二级护坡）；第二阶段从－8.1m 护坡平台标高开挖至坑底标高，分成挖深5.8m、6.8m 和8.8m 三种情况。
3.4.4.2 周边环境
本工程位于上海浦东新区合庆镇，基坑东北侧和东南侧为原污水处理厂区，西北侧邻近张家浜，西南侧邻近向阳河与人民塘路，如图3－44所示。地块全地下结构污水处理设施处现为平地。场地内除南部原养猪场拆迁后地表有水泥地坪和建筑垃圾外，其余地方均为农田。东侧和南侧基坑边界处为海塘备堤，堤身结构主要是素填土。可见，本工程基坑围护周边环境较简单、场地空旷，已有建筑物均在3倍基坑开挖深度范围之外。

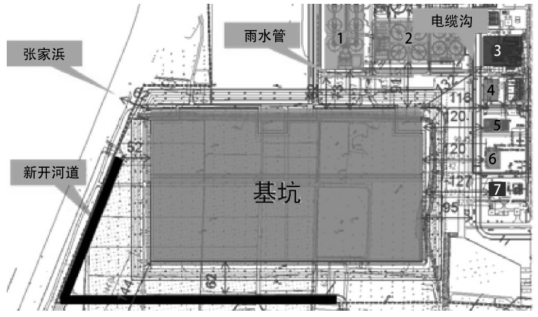

图3－44 基坑和周边建、构筑物距离
3.4.4.3 上部基坑土方开挖
一阶段上部基坑施工总体分为A，B，C三个大区，如图3－45所示。总体施工顺序如下：首先施工A 区，A 区分A1和A2两个工区，A1区分8个小区（A1－1～A1－8），A2区分8个小区（A2－1～A2－8）。然后施工C 区，C 区分C1和C2两个工区，C1区分8个小区（C1－1～C1－8），C2区分8个小区（C2－1～C2－8）。最后施工B区，B区分B1和B2两个工区，B1区分9个小区（B1－1～B1－9），B2区分9个小区（B2－1～B2－9）。各分区土方量统计见表3－11—表3－13，总计约144万m3。

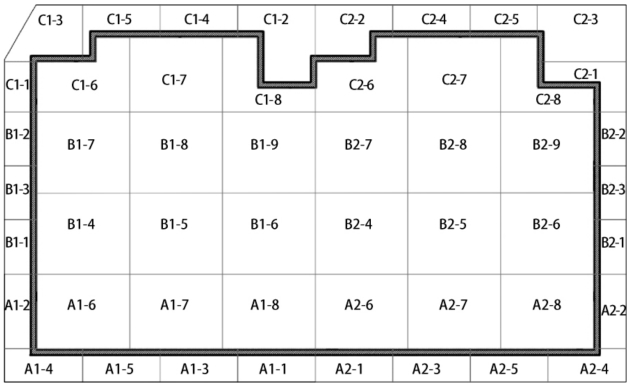

图3－45 上部基坑（一阶段挖土）分区布置

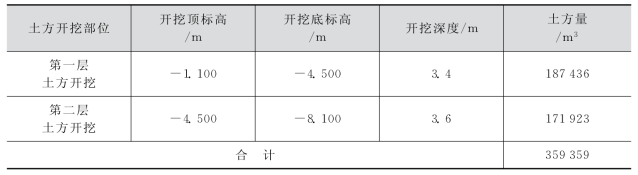

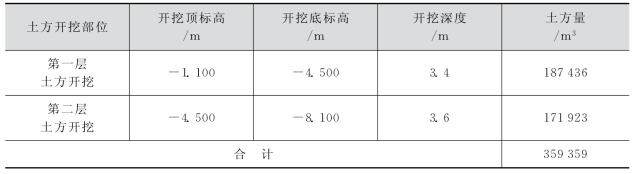

表3－11 上部基坑挖土A区土方量统计

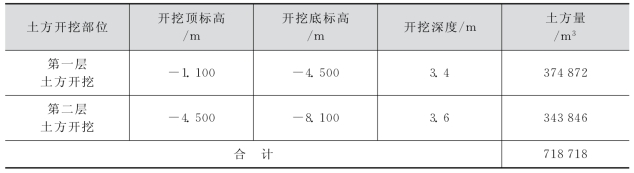

表3－12 上部基坑挖土B区土方量统计
表3－13 上部基坑挖土C区土方量统计
基坑土方开挖采用分区分阶段明挖顺做的方法。各区域挖土注重“时空效应”，以“分层、对称、限时开挖，严禁超挖”为原则。根据基坑开挖及护坡施工的不同阶段确定四类工况，对应的施工流程如下。

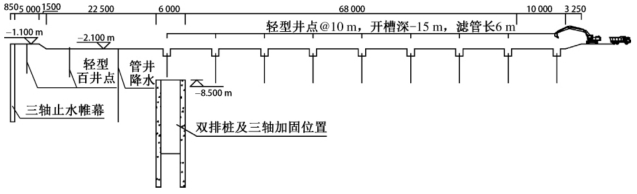

（1）工况一（图3－46）。
开挖至标高－2.100m 并将表面耕土外运保存。在基坑坡顶打设轻型井点降水，并设置300mm×300mm 排水沟。然后，在－2.100m 标高处施工坡脚真空管井。同时，在A，B区分界位置开挖2.5m 深沟槽以隔断B 区水源，并在基坑内部进行轻型井点的施工。

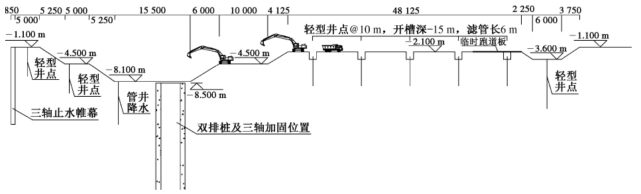

图3－46 上部基坑A区挖土工况一（单位：mm）
（2）工况二（图3－47）。
当边坡开挖范围（15m）内的地下水水位稳定在一级放坡开挖面－4.5m 下1～2m 位置时，在基坑边坡处开挖至标高－4.500m。边坡开挖按照50m 长度分块、分段、对称开挖。开挖完成后及时施工混凝土护坡，基坑内部的轻型井点继续进行基坑降水。

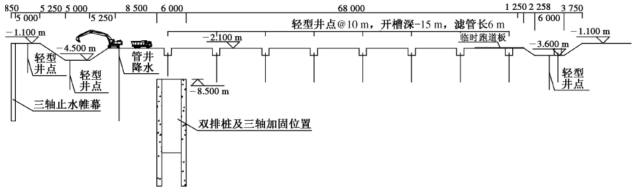

图3－47 上部基坑A区挖土工况二（单位：mm）
（3）工况三（图3－48）。
当边坡开挖范围（15m）内的地下水水位稳定在－9.100m 时，在基坑边坡处开挖至标高－8.100 m，并做混凝土护坡，坡脚设置300 mm×300 mm 排水沟。同时在基坑内开始进行分块土方开挖，单块开挖面积约为3 500m2，临时放坡比为1∶2。轻型井点根据挖土进度逐步拔除。

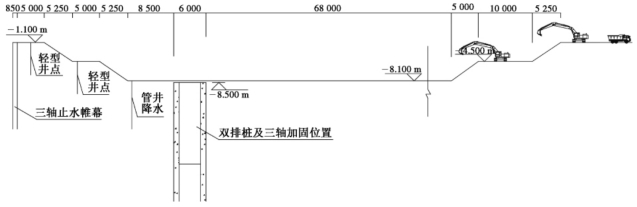

图3－48 上部基坑A区挖土工况三（单位：mm）
（4）工况四（图3－49）。
当A 区全部开挖至标高－8.100m 时，移除A，B区分界处降水井点。然后进行B区开挖，形成流水作业。
图3－49 上部基坑A区挖土工况四（单位：mm）
3.4.4.4 下部基坑土方开挖
根据本工程结构设计方案将下部基坑土方开挖分为三大区施工：A 区、B 区、C 区，如图3－50 所示。总体施工顺序为：首先施工A 区，A 区分15个小区（A1～A15）；然后施工C 区，C 区分5 个小区（C1～C5）；接着施工B区，B区分10个小区（B1～B10）。二阶段挖土的各分区土方量统计见表3－14。

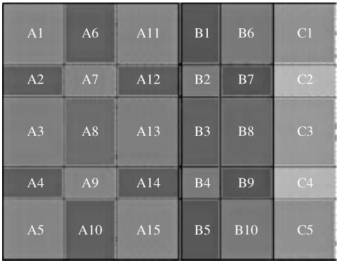

图3－50 基坑分区块布置

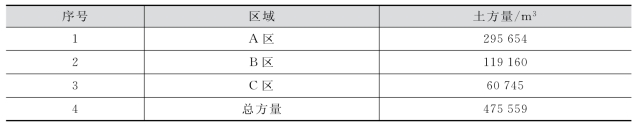

表3－14 二阶段土方开挖量统计
为了便于土方开挖过程中车辆的进出，在基坑的西侧、北侧设置2条坡比为1∶8的入坑通道，如图3－51所示。每处入坑通道设置两条车道与环基坑道路连通，车道宽度为4m（底部扩至18m），转弯半径为18m 和12m 两种。入坑通道的两侧放坡坡顶处采用双轴搅拌桩作为止水帷幕，车道下方采用搅拌桩土体加固。入坑坡道的垫层为200mm 厚碎石，面层为300mm 厚C30混凝土内配双层双向钢筋。坡顶与通道边护坡经混凝土硬化处理。同时，入基坑通道基坑侧设置现浇混凝土防撞挡墙，保证行车安全。

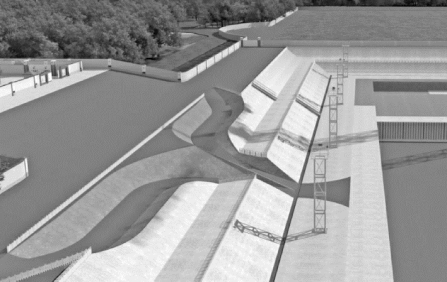

图3－51 基坑入坑通道设置

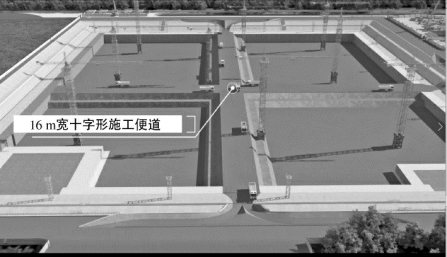

基坑内布置十字形施工便道，通道标高－8.1m、宽16m、总长540m、坡比1∶1.5。坡边进行双轴搅拌桩土体加固处理，如图3－52所示。通道基层200mm厚碎石垫层处理，通道300厚C20混凝土内配单层双向钢筋。
(www.chuimin.cn)
图3－52 基坑内通道图
与上部基坑相同，下部基坑土方开挖也采用分区分阶段明挖顺做的方法。各区域挖土注重“时空效应”，以“分层、对称、限时开挖，严禁超挖”为原则。根据施工的不同阶段确定十类工况，对应的施工流程如下。
（1）工况一（图3－53）。
A1～A5区深井降水完成后，A1，A5区进行土方开挖；A11～A14区、B1～B5区降水施工。

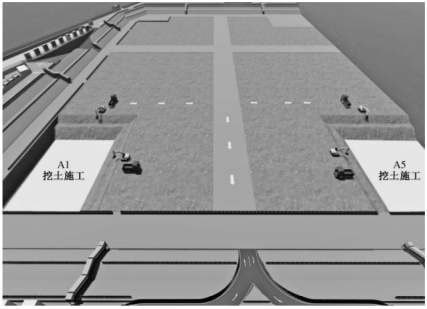

图3－53 工况一示意

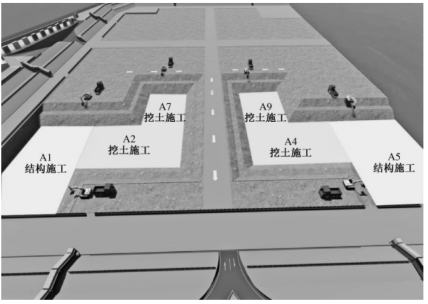

（2）工况二（图3－54）。
A1，A5区垫层及防水施工，A7，A9／A2，A4（一半）区进行土方开挖；B1～B5区、B6～B10区、C1～C5区降水施工。
图3－54 工况二示意
（3）工况三（图3－55）。

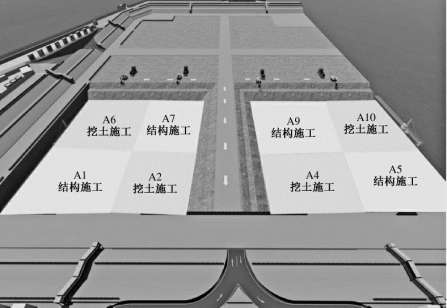

A2，A4，A6，A10区挖土施工；A7，A9区垫层防水施工；A1，A5区底板施工；C1，C5区降水施工。
图3－55 工况三示意
（4）工况四（图3－56）。
A1，A5区B2层施工；A7，A9区底板施工；A2，A4，A6，A10区防水垫层施工；A12，A14区挖土施工。
图3－56 工况四示意

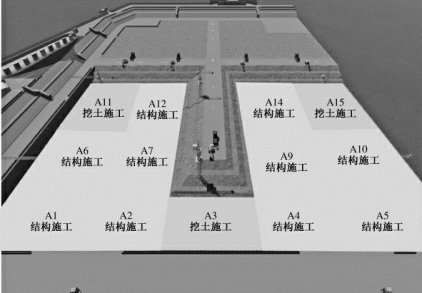

（5）工况五（图3－57）。
A1，A5，A7，A9区B2层施工；A2，A6，A4，A10区底板施工；A12，A14区防水垫层施工；A3，A11，A15区挖土施工。
图3－57 工况五示意
（6）工况六（图3－58）。
A1，A5，A7，A9区B1层墙柱施工；A2，A4，A6，A10区B2层施工；A3，A11，A15区防水垫层施工；A12，A14区底板施工；A8，A13，C2，C4，C5区挖土施工。

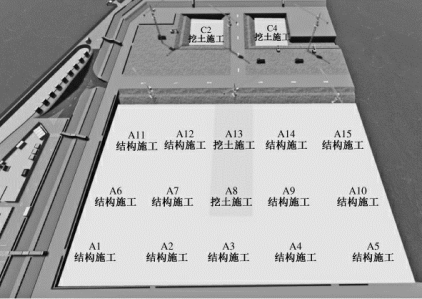

图3－58 工况六示意
（7）工况七（图3－59）。
A2，A4，A6，A7，A9，A10区B1层墙柱施工；A12，A14区B2层施工；A13，C2，C4区防水垫层施工；A3，A8，A11，A15区底板施工；B6，B10区挖土施工；A1，A5区B0板预制构件吊装施工。
图3－59 工况七示意
（8）工况八（图3－60）。
A6，A7，A9，A10，A12，A14区B1层墙柱施工；A3，A8，A11，A15区B2层施工；A13，B6，B10，C2，C4区底板施工；B1，B5，B7，B9区挖土施工；A1，A2，A4，A5区B0板预制构件吊装施工。

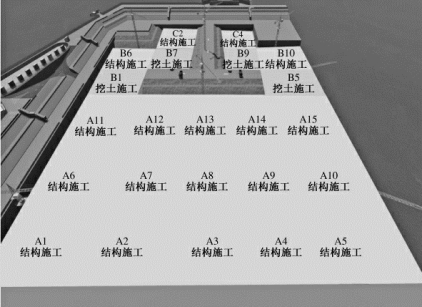

图3－60 工况八示意
（9）工况九（图3－61）。
A3，A8，A11，A12，A14，A15区B1层墙柱施工；B1，B5，B7，B9区底板施工；A13，B6，B10，C2，C4区B2层施工；B2，B4，C1区挖土施工；A1，A2，A4，A5，A6，A7，A9，A10区B0板预制构件吊装施工。
图3－61 工况九示意
（10）工况十（图3－62）。
A11～A15，B6，B10，C2，C4，C5区B1层墙柱施工；B2，B4，C1区底板施工；B1，B5，B7，B9区B2层施工；B3，B8，C3区挖土施工；A1～A10区B0板预制构件吊装施工。
图3－62 工况十示意
