单桩竖向承载力计算方法及应用

2023-11-21 理论教育版权反馈

【摘要】：本规程对单桩竖向抗压承载力的计算分为散刚复合桩、柔刚复合桩和三元复合桩三种。其中，每一种又可分为短芯桩、等芯桩和长芯桩三种形式，如图2－3所示。本工程采用的是长度为31.0m 的等芯桩，最终计算得到的单桩竖向抗压和抗拔极限承载力标准值分别为1 900kN 和1 260kN。

本工程中的单桩竖向承载力计算采用了《劲性复合桩技术规程》（JGJ／T 327—2014）。本规程对单桩竖向抗压承载力的计算分为散刚复合桩、柔刚复合桩和三元复合桩三种。其中，每一种又可分为短芯桩、等芯桩和长芯桩三种形式，如图2－3所示。

pagenumber_ebook=45,pagenumber_book=33

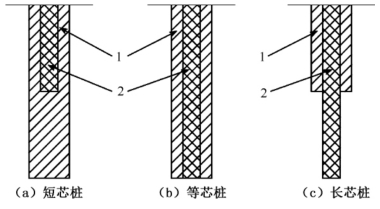

图2－3　柔刚复合桩构造示意

1—柔性桩；2—刚性桩

当劲性复合桩桩侧破坏面位于内、外芯界面时，单桩竖向抗压承载力特征值按式（2－1）估算：

pagenumber_ebook=45,pagenumber_book=33

式中　Ra——劲性复合桩单桩竖向抗压承载力特征值（kN）；

　　　uc——劲性复合桩内芯桩身周长（m）；

　　　lc，lj——劲性复合桩复合段长度和非复合段第j 土层厚度（m）；

　　　——劲性复合桩内芯桩身截面积（m2）；

　　　——劲性复合桩复合段内芯侧阻力特征值（kPa）；

　　　——劲性复合桩非复合段内芯第j 土层侧阻力特征值（kPa）；(www.chuimin.cn)

　　　——劲性复合桩内芯桩端土的端阻力特征值（kPa）。

当劲性复合桩桩侧破坏面位于外芯和桩周土的界面时，单桩坚向抗压承载力特征值按式（2－3）估算：

pagenumber_ebook=45,pagenumber_book=33

式中　u——劲性复合桩复合段桩身周长（m）；

　　　li——劲性复合桩复合段第i土层厚度（m）；

　　　Ap——劲性复合桩桩身截面积（m2）；

　　　qsia——劲性复合桩复合段外芯第i土层侧阻力特征值（kPa）；

　　　qpa——劲性复合桩端阻力特征值（kPa）；

　　　α——劲性复合桩桩端天然地基土承载力折减系数；

　　　ξsi，ξp——劲性复合桩复合段外芯第i 土层侧阻力调整系数和端阻力调整系数。

本工程采用的是长度为31.0m 的等芯桩，最终计算得到的单桩竖向抗压和抗拔极限承载力标准值分别为1 900kN 和1 260kN。
