显示菜单命令的功能及内容

2023-11-21 理论教育版权反馈

【摘要】：用户可以通过显示菜单命令来进行操作。图12-109 平视显示仪的下拉菜单显示出的信息图12-110为UI 元素的下拉菜单。显示命令正好与隐藏命令相反，两者的下拉菜单也是一一对应的，被隐藏了的部分可以用显示命令显示出来。构成显示的下拉菜单包括以下内容：是否显示物体背面的面、是否显示物体的移动中心点、是否显示物体的旋转中心点、是否显示物体的放缩中心点等。

用户在使用Maya的过程中为了方便操作，需要对显示的对象进行选择，例如，显示或隐藏NRUBS曲面、多边形物体、工具项、视角以及灯光操纵器、组成元素或属性等。当项目被显示或隐藏时，往往会影响到用户界面的显示。用户可以通过显示菜单命令来进行操作。

栅格命令决定是否显示或隐藏工作区各个视图中的网格。

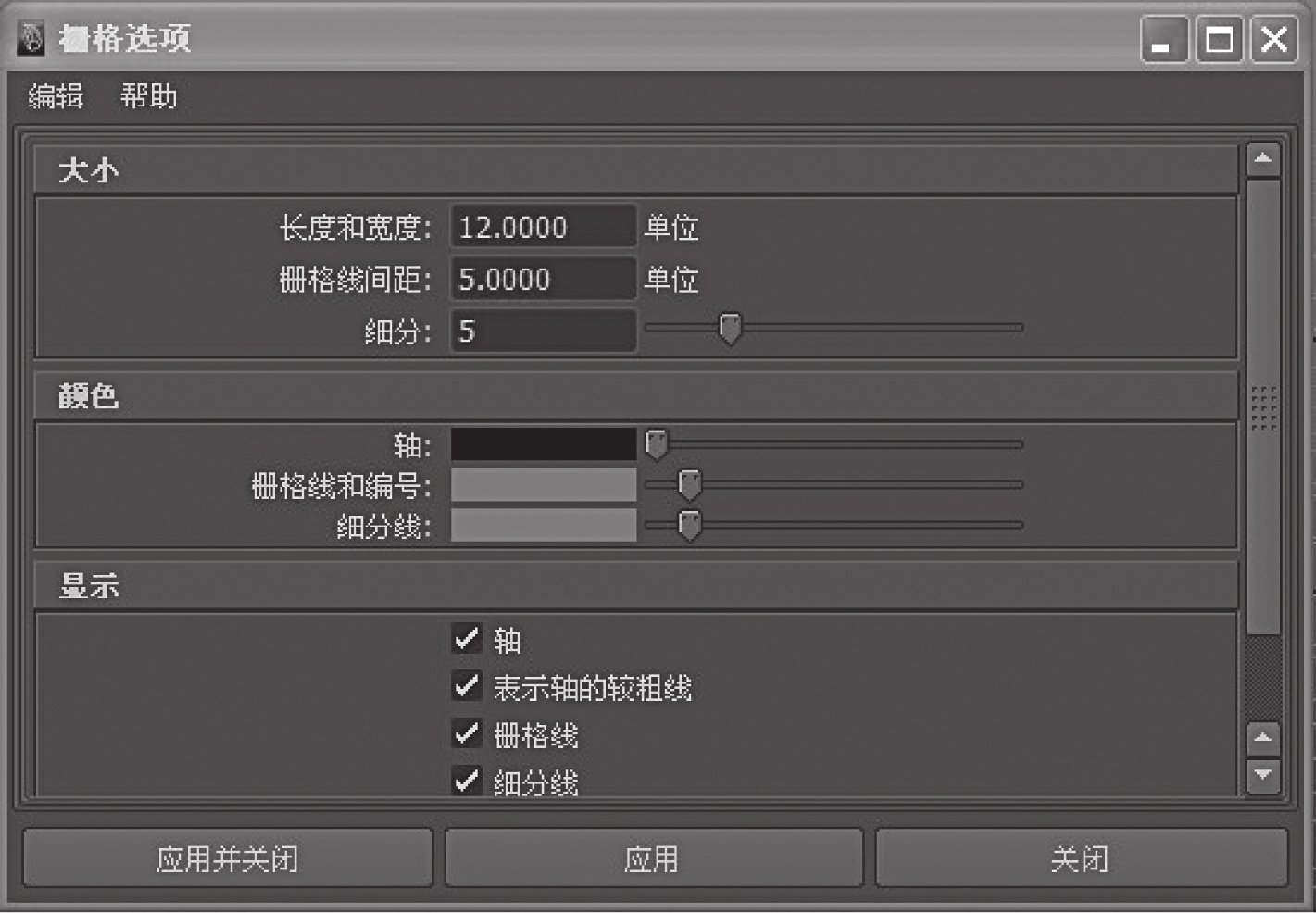

选择“显示>栅格”打开选项窗口（见图12-107），可进行栅格选项的设置。

图12-107 栅格选项的参数设置面板

长度和宽度：确定网格的长和宽的单位值大小。

栅格线间距：用来确定每个单元格的大小。

细分：用来确定表格的划分密度。

“颜色”中的各项可以分别设置不同的色彩，来确定网格的最终显示颜色。

提示：

改变了颜色对话框中的各项设置后，将无法通过重置命令来恢复默认设置。

“显示”中的各项可以分别进行设置，用来显示U方向或V方向上的网格线，以得到用户想要的网格效果。

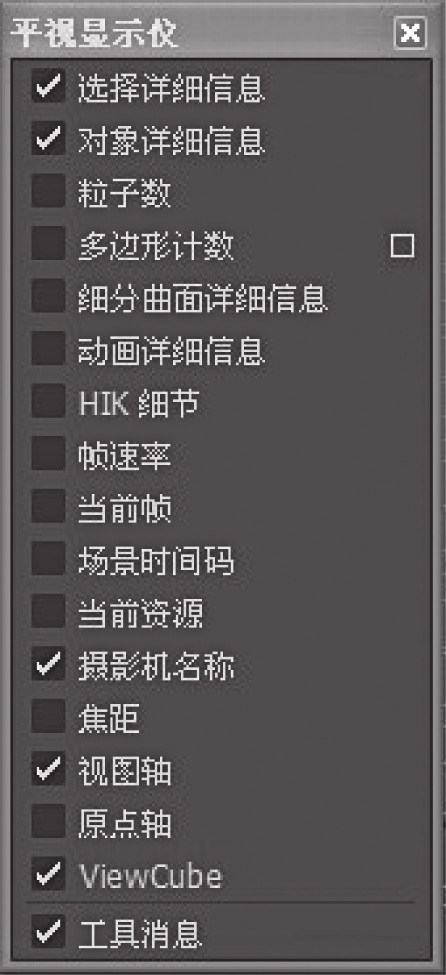

平视显示仪的下拉菜单（见图12-108）包括对象详细信息、多边形计数、动画详细信息、帧速率、摄影机名称、原点轴等。

图12-108 平视显示仪的下拉菜单选项

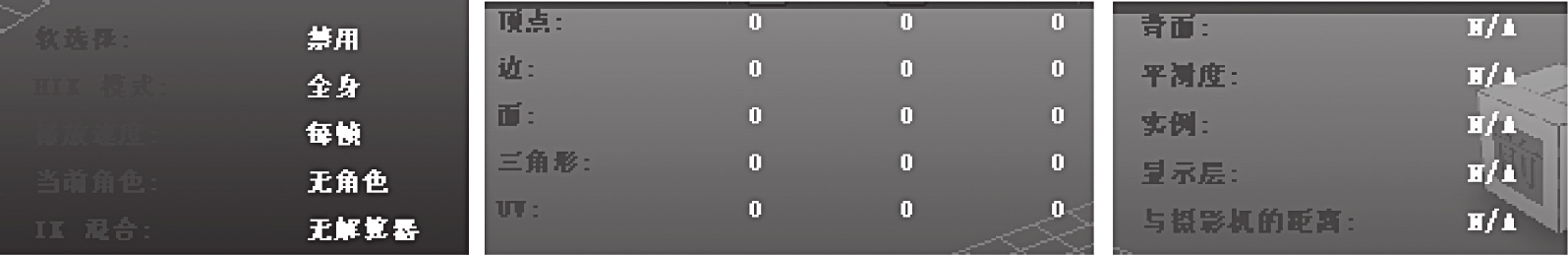

用户每勾选其中的一项，系统就会显示出对应的信息。下面按顺序介绍下拉菜单显示的内容。图12-109中，第一排从左到右依次为：勾选对象详细信息后显示的信息，勾选多边形计数后显示的信息，勾选动画详细信息后显示的信息。

图12-109 平视显示仪的下拉菜单显示出的信息

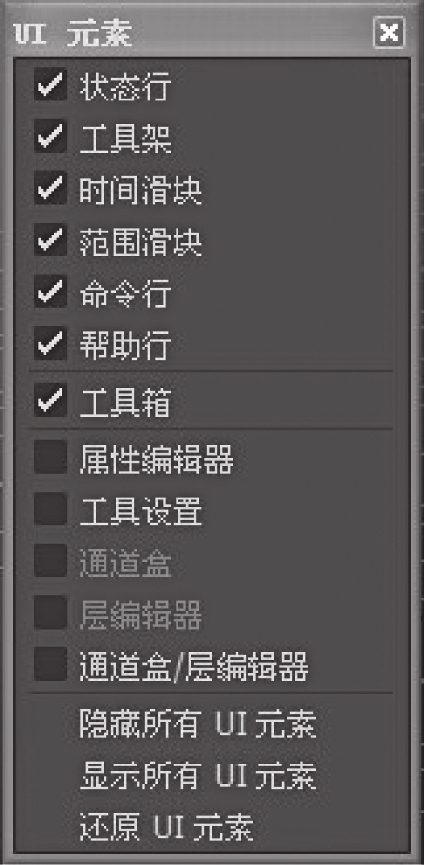

图12-110为UI 元素的下拉菜单。

图12-110 UI元素的下拉菜单

当用户对界面布局进行调整时，可以通过开启或关闭UI 元素下拉菜单的选项取得想要的界面效果。下面对UI 元素下拉菜单的选项进行详细介绍：

状态行：确定状态栏是否显示。

工具架：确定工具架是否显示。

时间滑块：确定时间滑块是否显示。

范围滑块：确定范围滑块是否显示。

命令行：确定命令栏是否显示。

帮助行：确定帮助栏是否显示。

工具箱：确定工具箱是否显示。

属性编辑器：确定属性栏是否显示。

工具设置：确定工具设定通道是否显示。

通道盒/层编辑器：确定通道栏/层面板是否显示。

隐藏所有UI 元素：隐藏全部界面元素。

显示所有UI 元素：显示全部界面元素。

还原UI 元素：还原全部界面元素。

提示：

当执行“隐藏所有UI元素”后，界面会显得特别简洁；如果要恢复界面显示，选择主菜单中的“显示所有UI元素”后，界面元素得到还原。

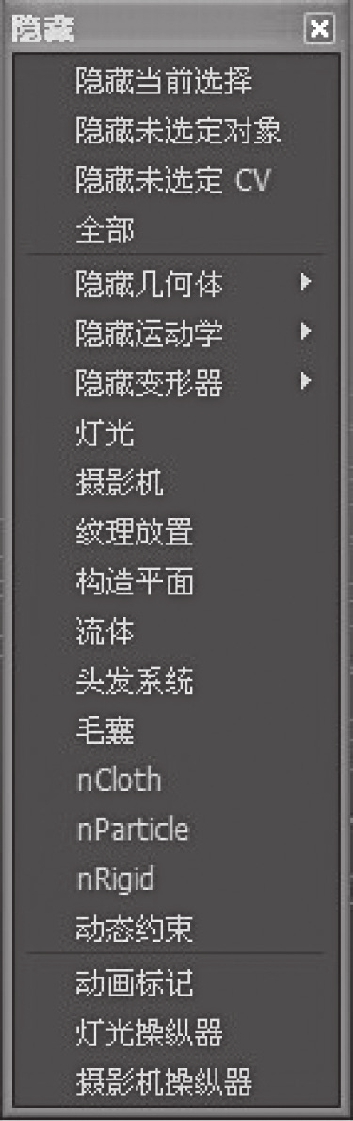

有时为了便于选择，或者为了避免视觉上的混乱，可以使用隐藏命令隐藏一些元素或隐藏处于非工作状态的物体。图12-111为“隐藏”命令的下拉菜单。

图12-111 “隐藏”命令的下拉菜单(www.chuimin.cn)

隐藏当前选择：隐藏选择的对象。

隐藏未选定对象：隐藏没有选择的物体。

隐藏未选定CV：隐藏没有选择的CV节点。

全部：隐藏全部对象。

隐藏几何体：选择隐藏几何体，其下拉菜单包括NURBS曲面、多边形面、曲线、细分曲面等选项。

隐藏运动学：隐藏动力学部分，其下拉菜单包括隐藏全部动力学、隐藏关节、隐藏IK手柄等选项。

隐藏变形器：隐藏可变形物体，其下拉菜单包括隐藏所有变形、隐藏网格、隐藏造型物体、隐藏串等选项。

灯光：隐藏灯光。

摄像机：隐藏摄像机。

纹理放置：隐藏纹理布置。

构造平面：隐藏建筑面。

流体：隐藏流体。

头发系统：隐藏头发系统。

毛囊：隐藏毛发系统。

灯光操纵器：隐藏灯光操纵器。

摄像机操纵器：隐藏摄像机操纵器。

显示命令正好与隐藏命令相反，两者的下拉菜单也是一一对应的，被隐藏了的部分可以用显示命令显示出来。

此命令是用来改变物体的框架颜色的。系统默认颜色为蓝色。当用户需要改变物体的框架结构线色彩时，先选择要改变框架结构线色彩的物体，再选择框架线色彩，弹出色彩选择对话框（见图12-112），选择要改变的色彩，单击“应用”，新的色彩就被应用到选择的物体上了。

图12-112 框架结构线色彩选择对话框

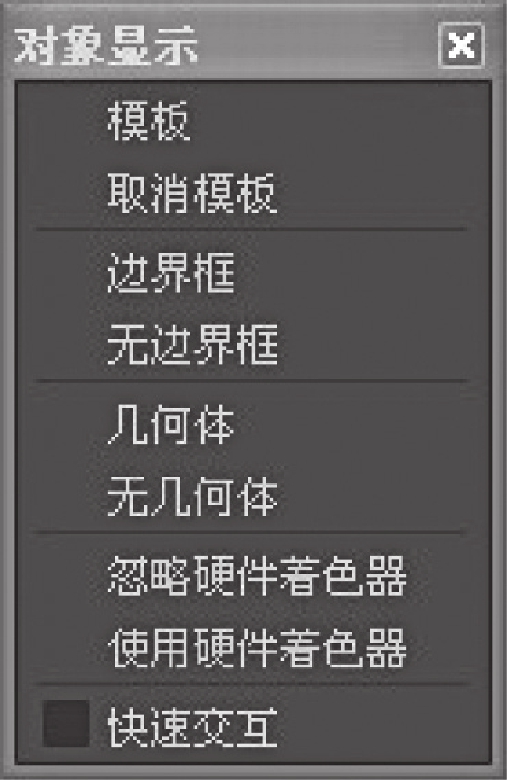

Maya中的物体显示方式是多种多样的，主要分为以下几种显示方式（见图12-113）：

图12-113 Maya中的物体显示方式

模板：当勾选模板选项后，物体就以线框方式显示，物体不能被正常选择，只有在“窗口>大纲视图”中才能选择。

取消模板：取消模板显示方式。

边界框：按照物体的长、宽、高，将视图中的模型概括为立方体显示，这样物体的刷新频率会快很多。

无边界框：取消立方体显示。

构成显示的下拉菜单包括以下内容：是否显示物体背面的面、是否显示物体的移动中心点、是否显示物体的旋转中心点、是否显示物体的放缩中心点等。

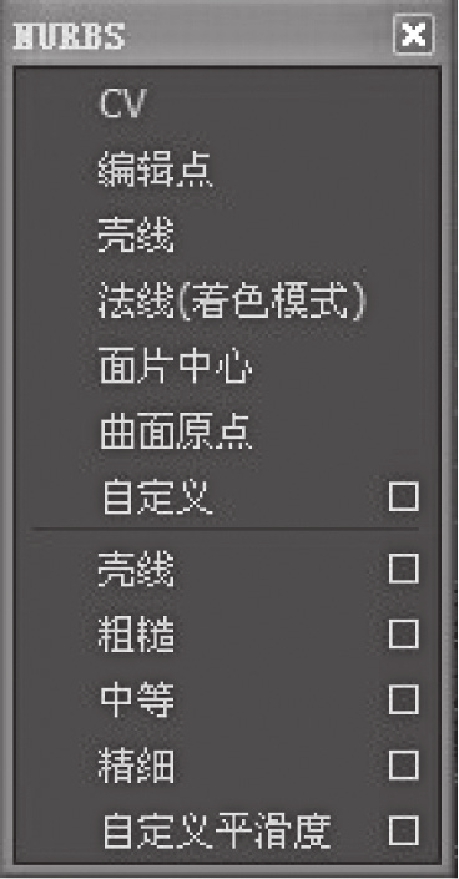

NURBS命令是在操作中比较常用的命令，包括下列选项（见图12-114）：

图12-114 NURBS下拉菜单

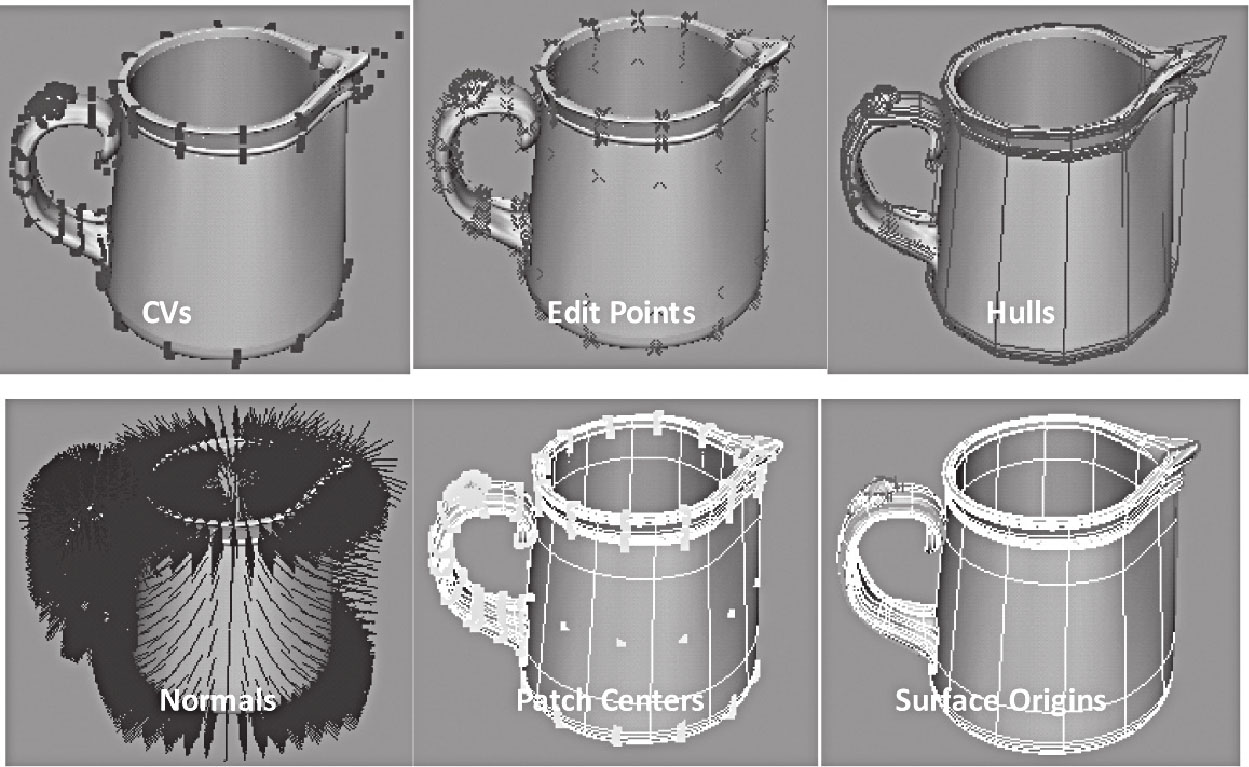

下面用一个NURBS物体来显示不同的NURBS组成元素，图12-115第一排从左到右依次为：显示物体的CVs点、显示物体的可编辑点、显示物体的壳线；第二排从左到右依次是显示物体的法线、显示物体的ISO之间的点、显示物体的交界线。

图12-115 NURBS组成元素显示比较

选择NURBS下拉菜单的最后一项“自定义平滑度”，会弹出一个对话框。对话框里的内容可以进行组合多项选择，以此表现出显示元素的效果。

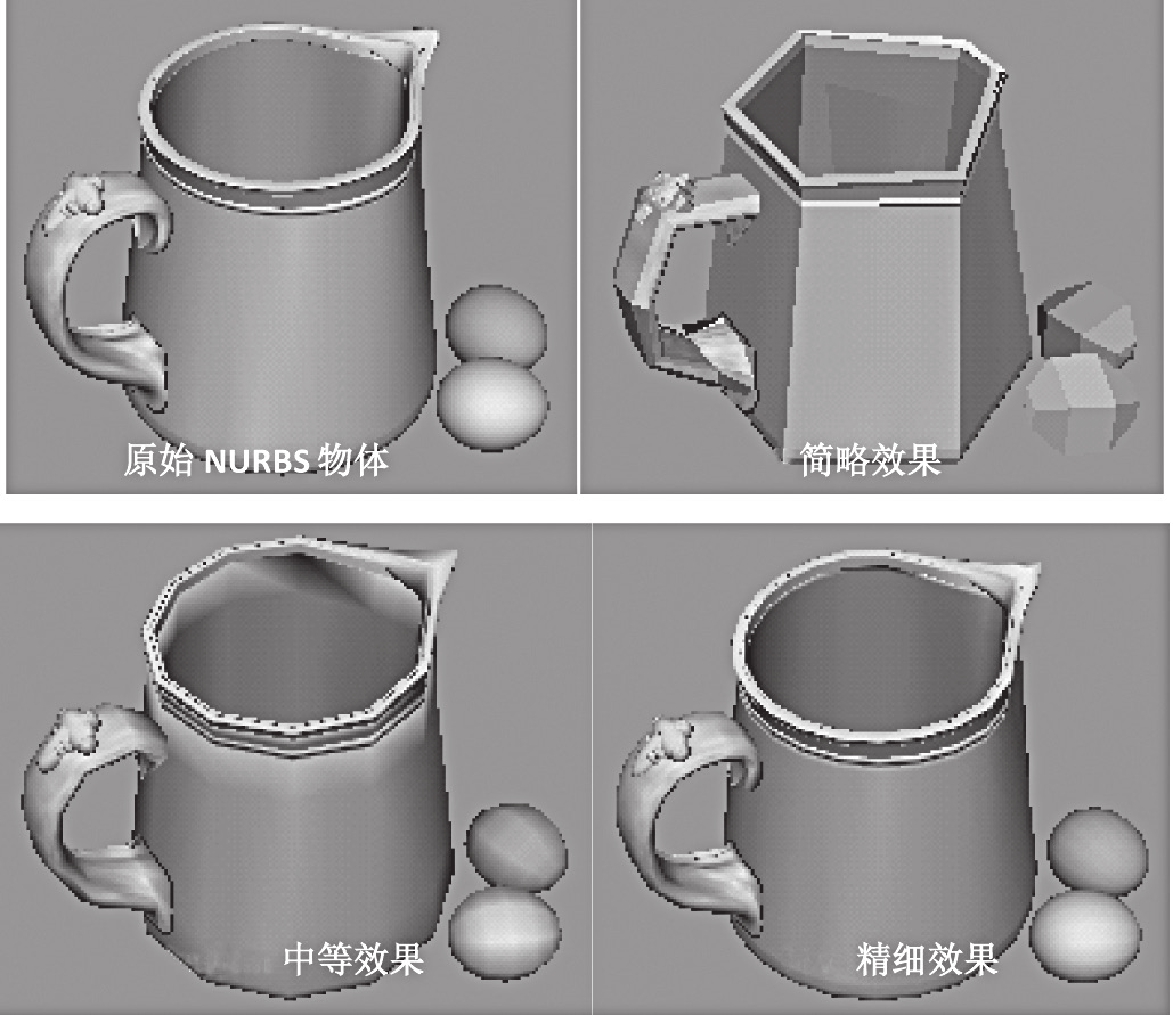

NURBS平面化处理是通过“组件显示级别”下拉菜单命令将NURBS曲面进行简单化处理，图12-116从左到右依次为：原始物体、简略效果、中等效果、精细效果。

图12-116 NURBS 简化处理效果比较
