三维游戏角色头像模型制作
【摘要】：本节揭示了人物头部建模的奥秘，详细地讲解了Polygons快速方便的人头建模实例。通过对本节的深入学习，读者将所学到的Polygons建模命令运用到实践中，可以掌握Maya人头建模的高级技术。图11-91 调整头像腮部的面继续选择模型的Edge，拉伸得到头像面部的面，并调整Vertex的位置。图11-94 合并边后得到的头像大体形状单击右键选择Vertex，使用移动工具移动各顶点，将顶点调整到相应位置，让模型更具有鲜明的特征，更加符合参考视图的形象特征。
本节揭示了人物头部建模的奥秘，详细地讲解了Polygons快速方便的人头建模实例。通过对本节的深入学习，读者将所学到的Polygons建模命令运用到实践中，可以掌握Maya人头建模的高级技术。
在本节人头制作的高级实例中，采用的是简单易行的办法，方便理解记忆，抛开了更多烦琐的命令语言，制作思路清晰明了。这是作者通过多年教学经验积累而总结出的一种方便可行的方法，使用它可以制作各种人头模型。
通常在人头建模前，要认真思考模型的分面情况，仔细观察人头的拓扑结构，掌握人头的布线规律（见图11-83、图11-84）。在进行建模的时候，模型的拓扑结构一定要符合人物的骨骼、关节以及面部肌肉走向，这样在以后的表情动画制作过程中，才会有更逼真的效果。
图11-83 人头面部布线分析
图11-84 构思草图以掌握头部结构
选择“View＞Camera Attribute Editor…”创建视图平面。

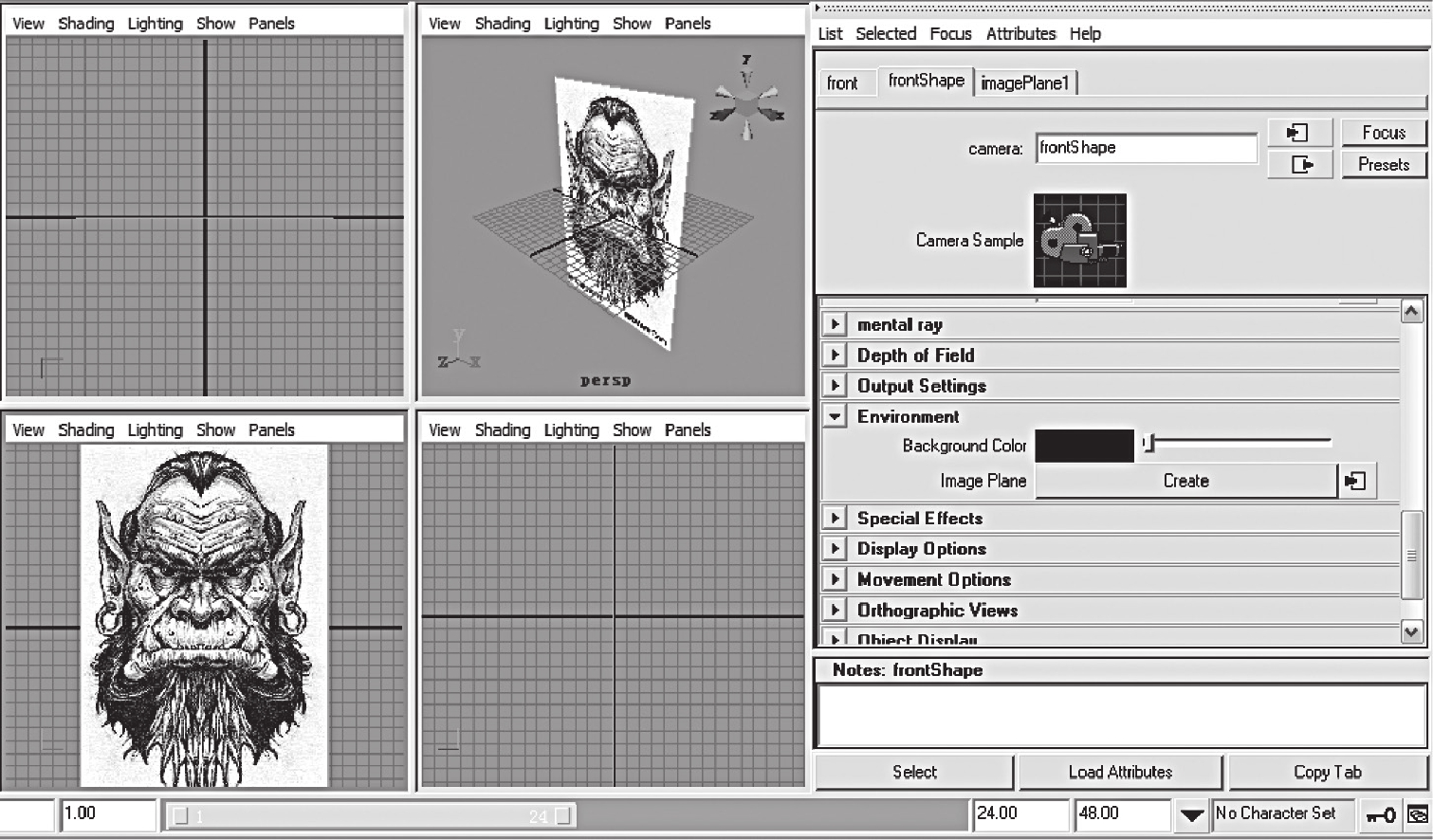

在弹出的“Camera Attribute Editor…”设置面板中，选择Environmt选项，点击Image Plane旁的Greate按钮，然后选择预定好的参考图，将其作为建模参考背景图片（见图11-85）。
图11-85 设置参考图片
选择菜单中的“Create＞Polygon Primitives＞Sphere”命令，或点击工具架的
图标创建圆球体。

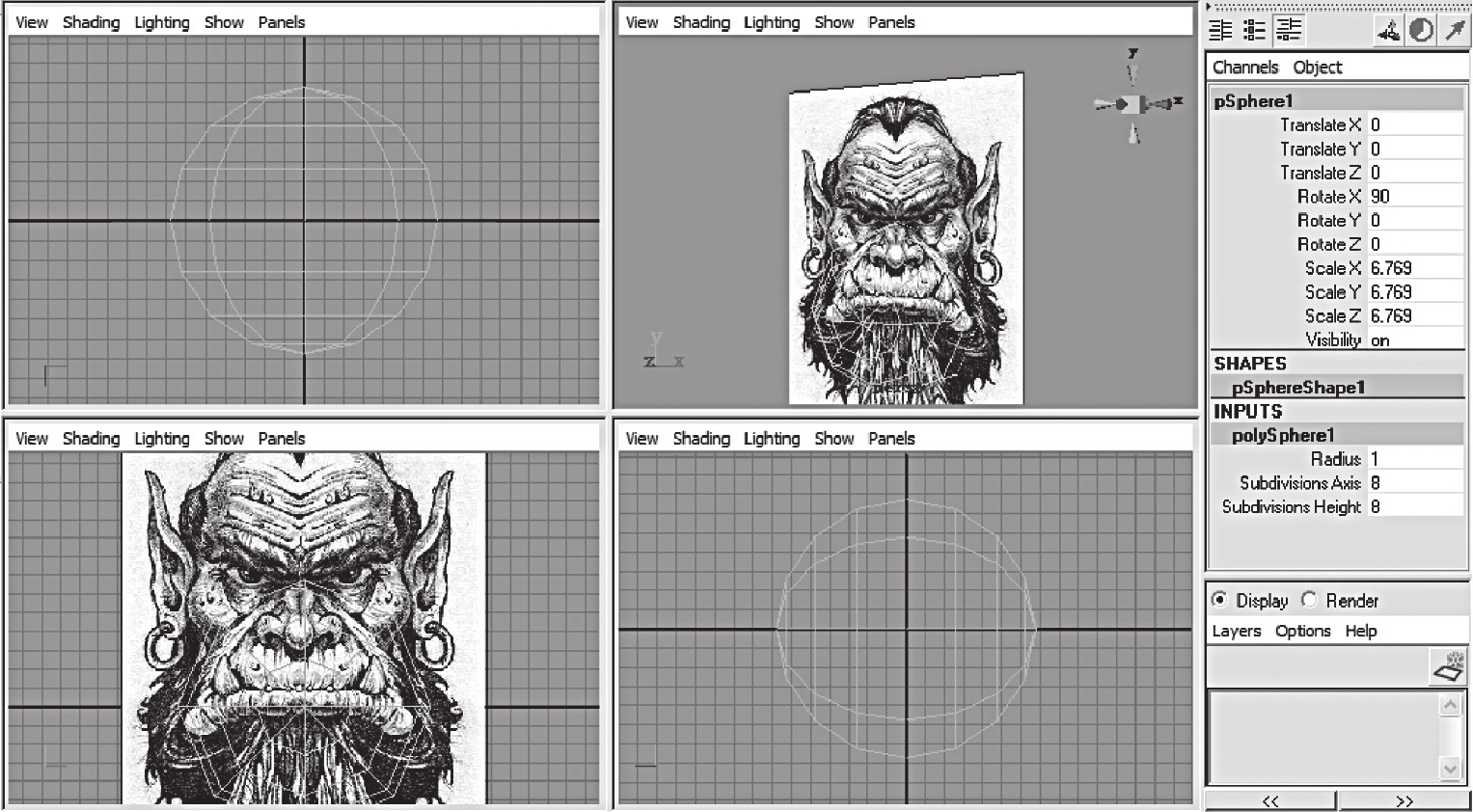

在通道框中设置Subdivisions Axis和Subdivisions Height的细分段数均为8（见图11-86）。
图11-86 创建基本几何体—圆球体
提示：
在做对称模型的时候，为了保证模型的对称性，常用的解决办法是先做出模型的一半，再通过镜像操作复制出另一半。
进入圆球体的面选择状态，并选择圆球体左边的面，然后调节剩余面的顶点，使之符合嘴部肌肉的拓扑结构（见图11-87）。
图11-87 调节顶点并使之符合嘴部拓扑结构
用同样的方法，选择菜单中的“Create＞Polygon Primitives＞Sphere”命令，或点击工具架的
图标创建圆球体。删除圆球体的后半部分面以及中心的面，调节顶点使之符合眼部肌肉的拓扑结构（见图11-88）。
图11-88 调节顶点并使之符合眼部拓扑结构

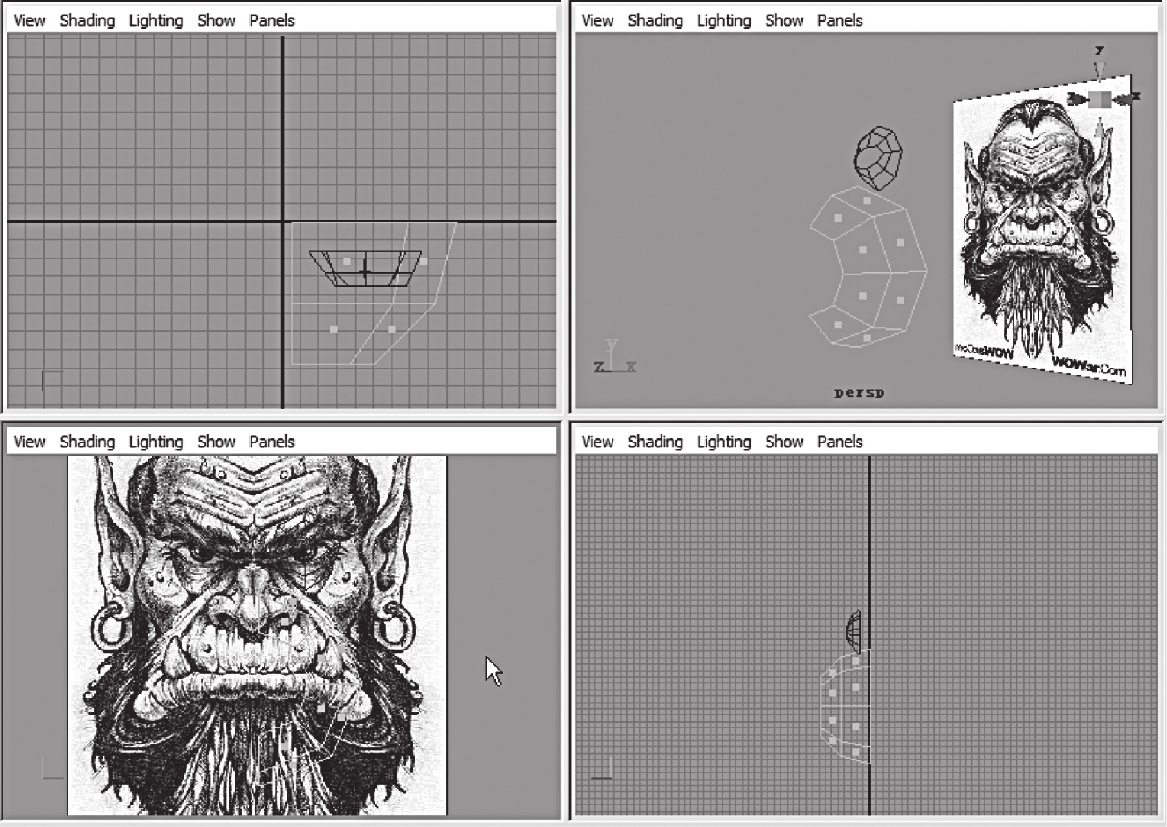

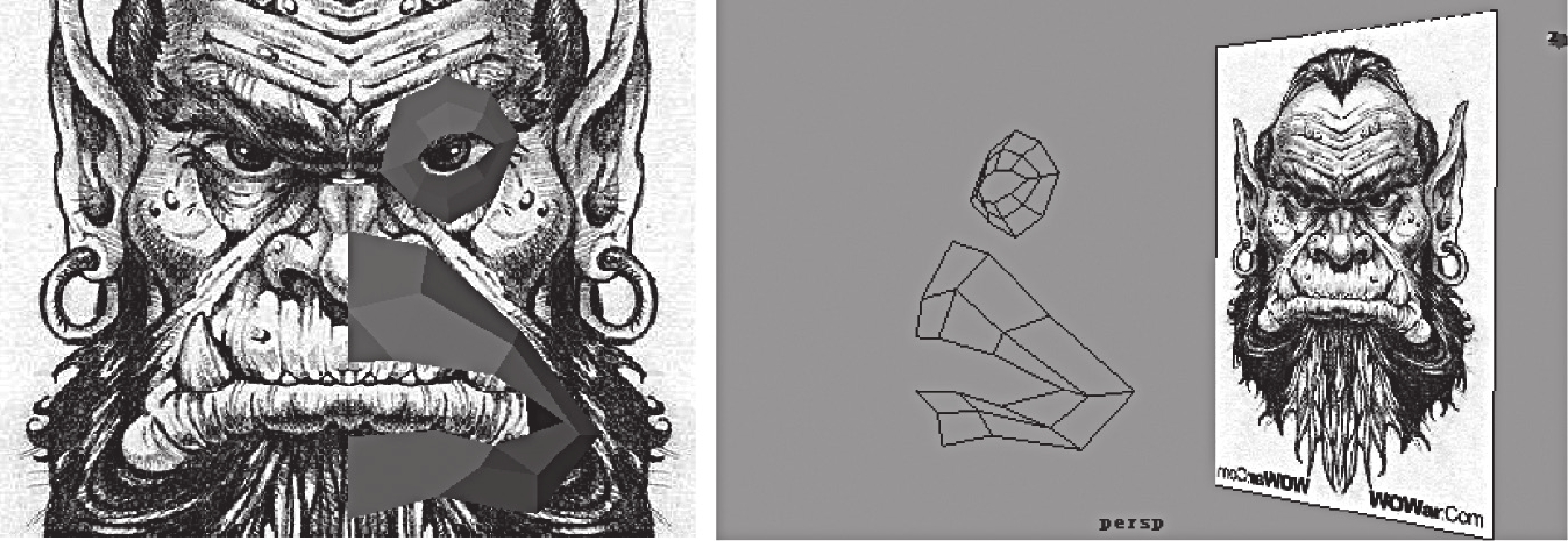

选择pSphere1、pSphere2，单击右键选择Vertex，使用移动工具移动各顶点，将顶点调整到相应位置（见图11-89）。
图11-89 调节眼部、嘴部顶点的位置

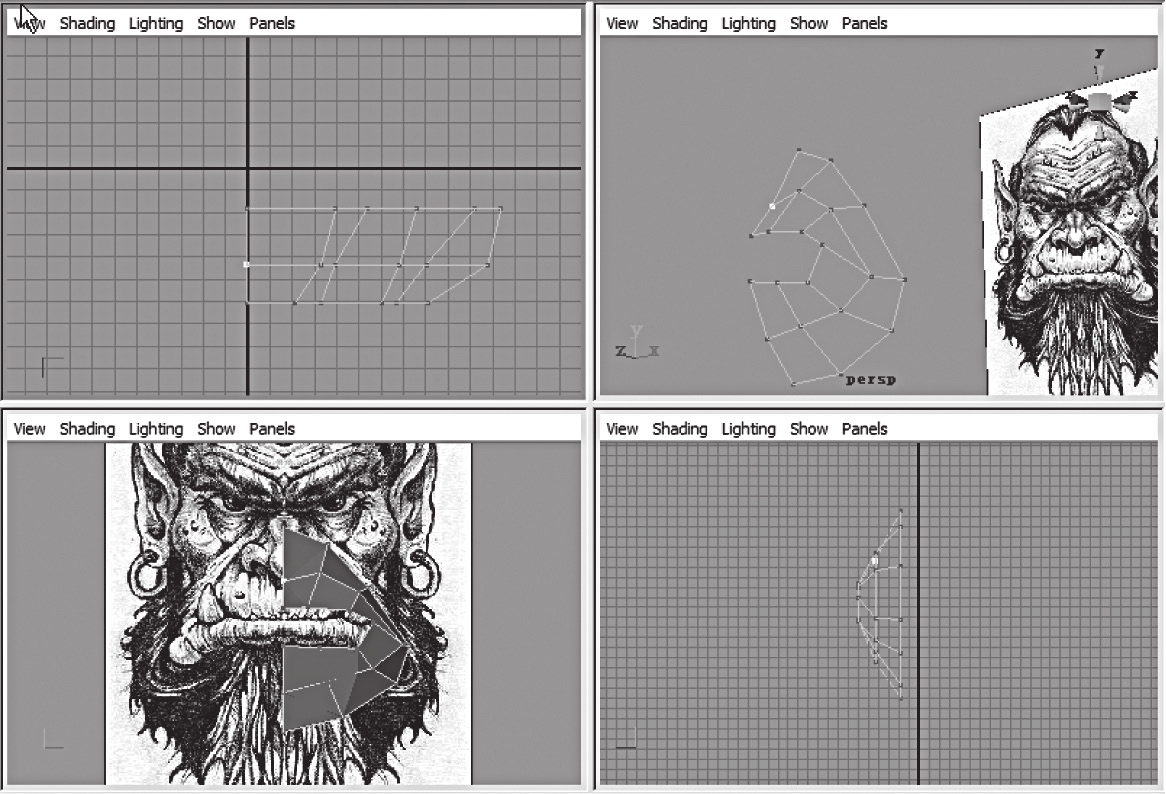

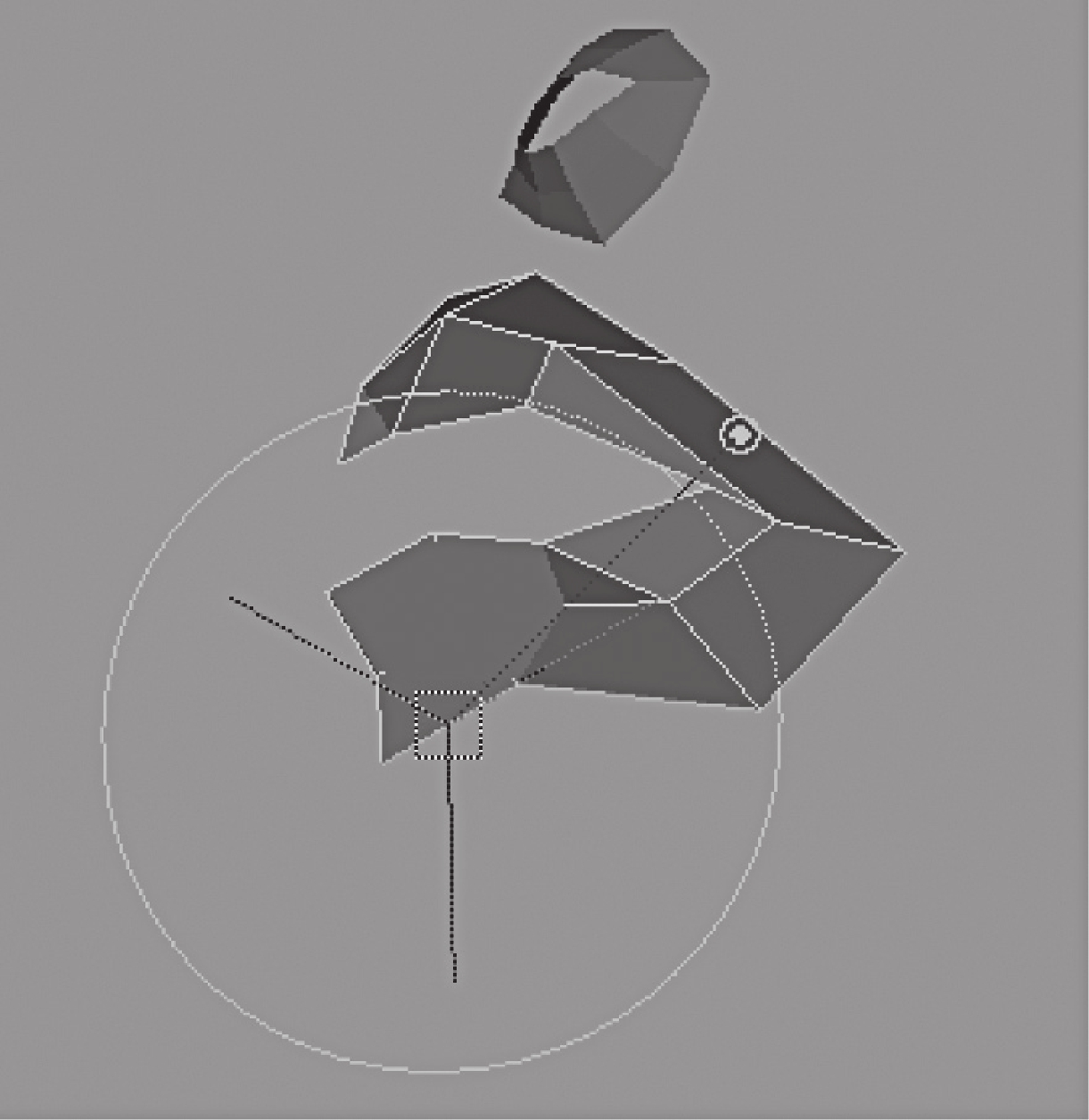

单击右键选择Edge，选择嘴部边缘的边，然后执行菜单中的“Edit Polygons＞Extrude Edge”命令（见图11-90）。
图11-90 选择嘴部边缘的边进行拉伸

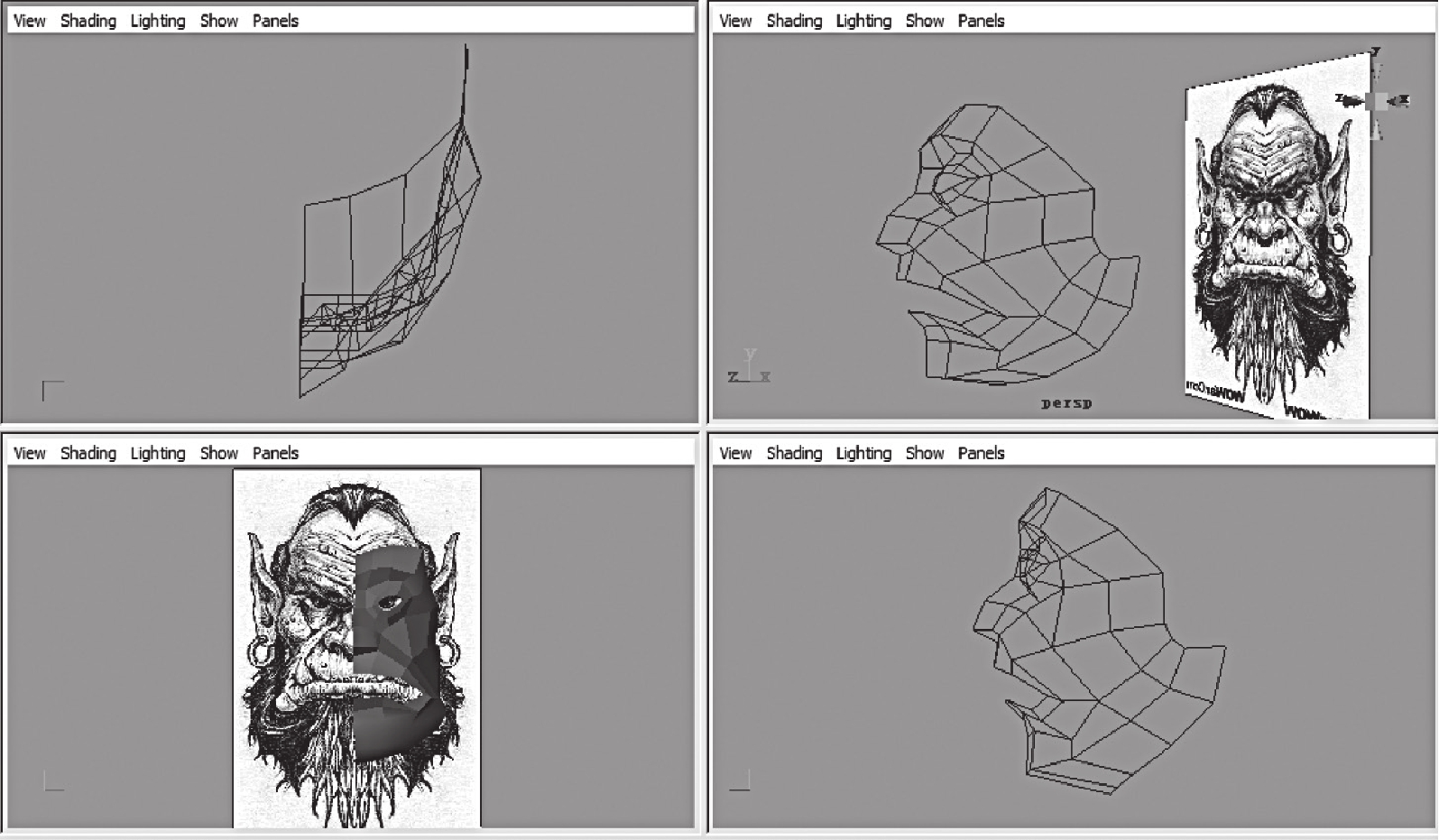

选择菜单中的“Edit Polygons＞Extrude Edge”命令，多次执行后调整Vertex的位置，将头像腮部的面调整到位（见图11-91）。
图11-91 调整头像腮部的面
继续选择模型的Edge，拉伸得到头像面部的面，并调整Vertex的位置（见图11-92）。
图11-92 拉伸得到头像面部的面
拉伸边，选择顶点进行调整（见图11-93）。
图11-93 拉伸得到头部正面的全部面
将头部的面全部拉伸完毕并调整好位置后，在颈部会出现未合并顶点的边，选择“Edit Polygons＞Merge Edge Tool（合并边工具）”命令，依次将未合并的边进行合并处理，得到头像的大体形状（见图11-94）。
图11-94 合并边后得到的头像大体形状

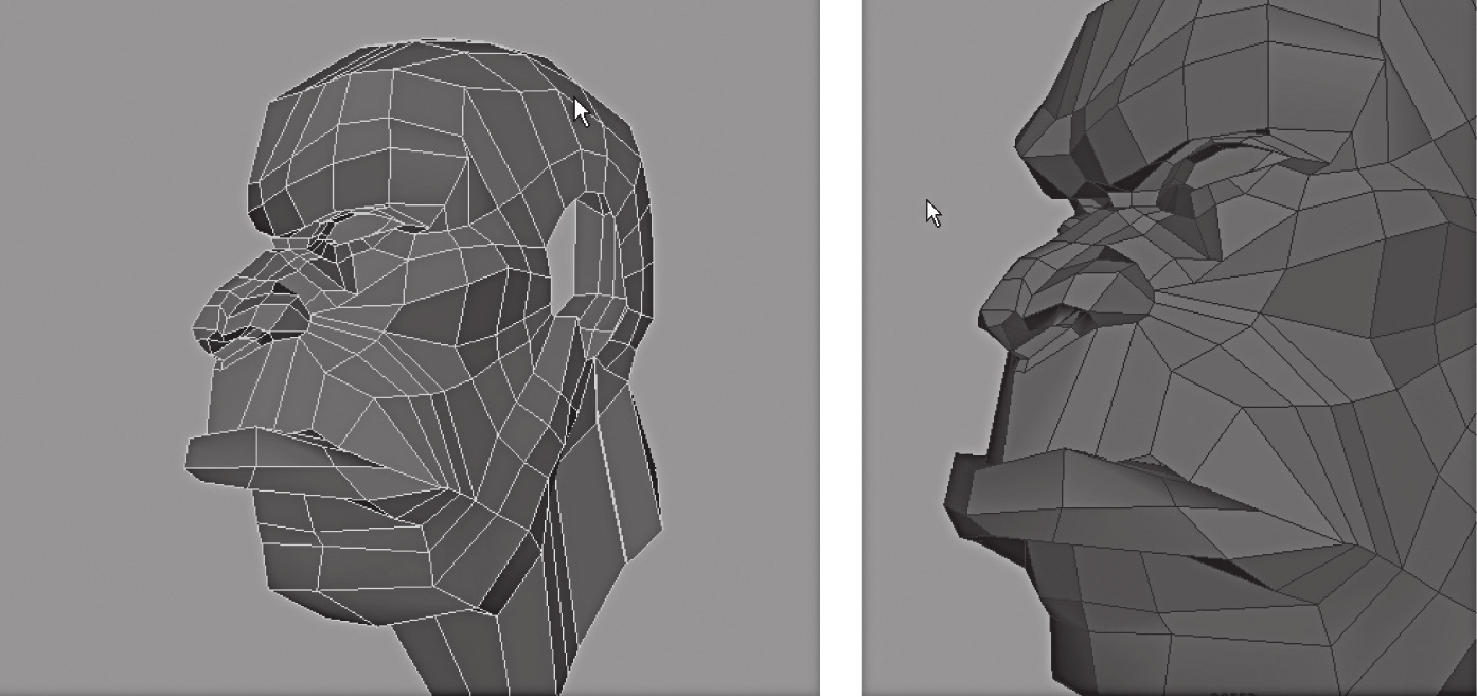

单击右键选择Vertex，使用移动工具移动各顶点，将顶点调整到相应位置，让模型更具有鲜明的特征，更加符合参考视图的形象特征（见图11-95）。
图11-95 局部细微调整

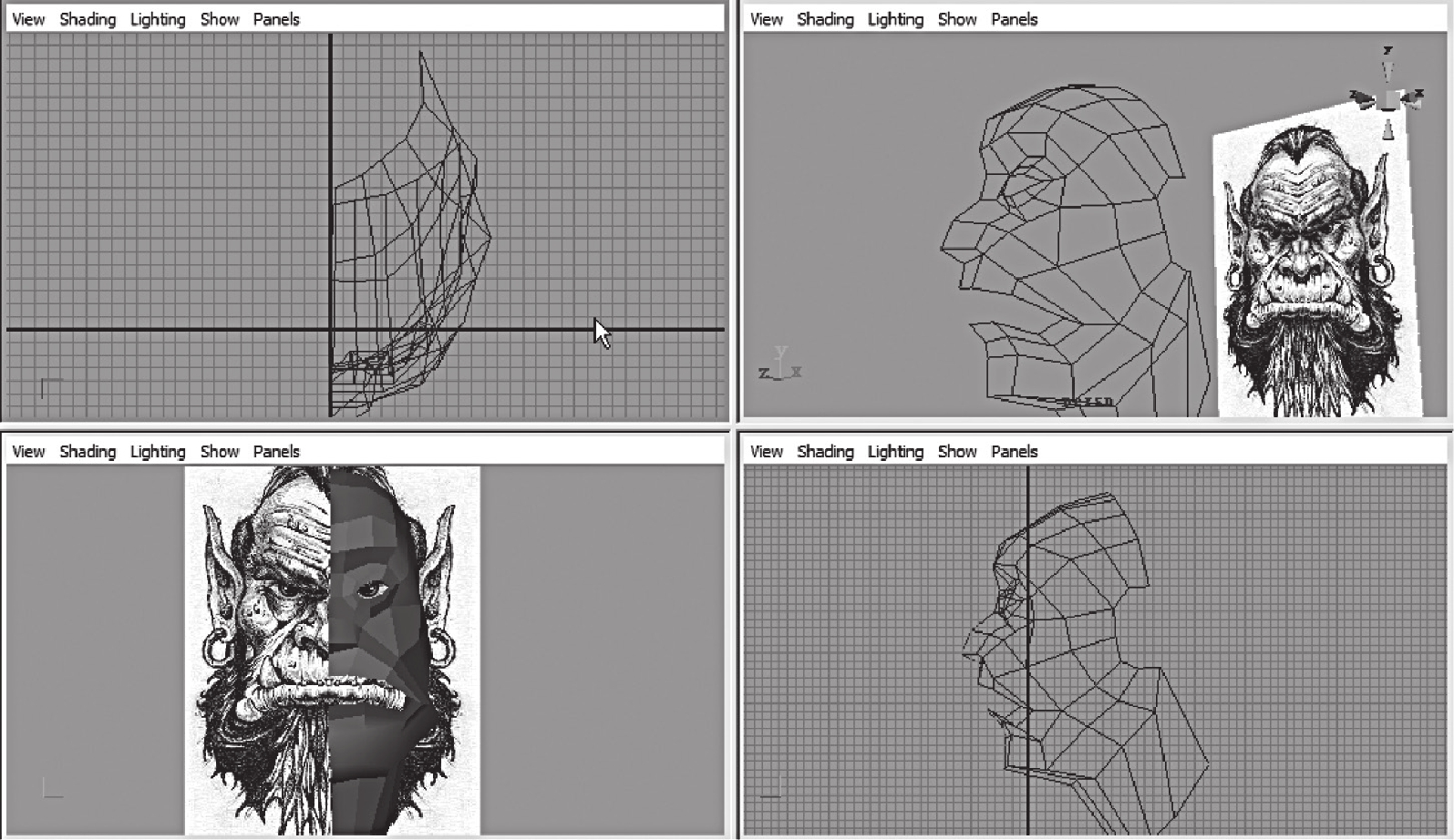

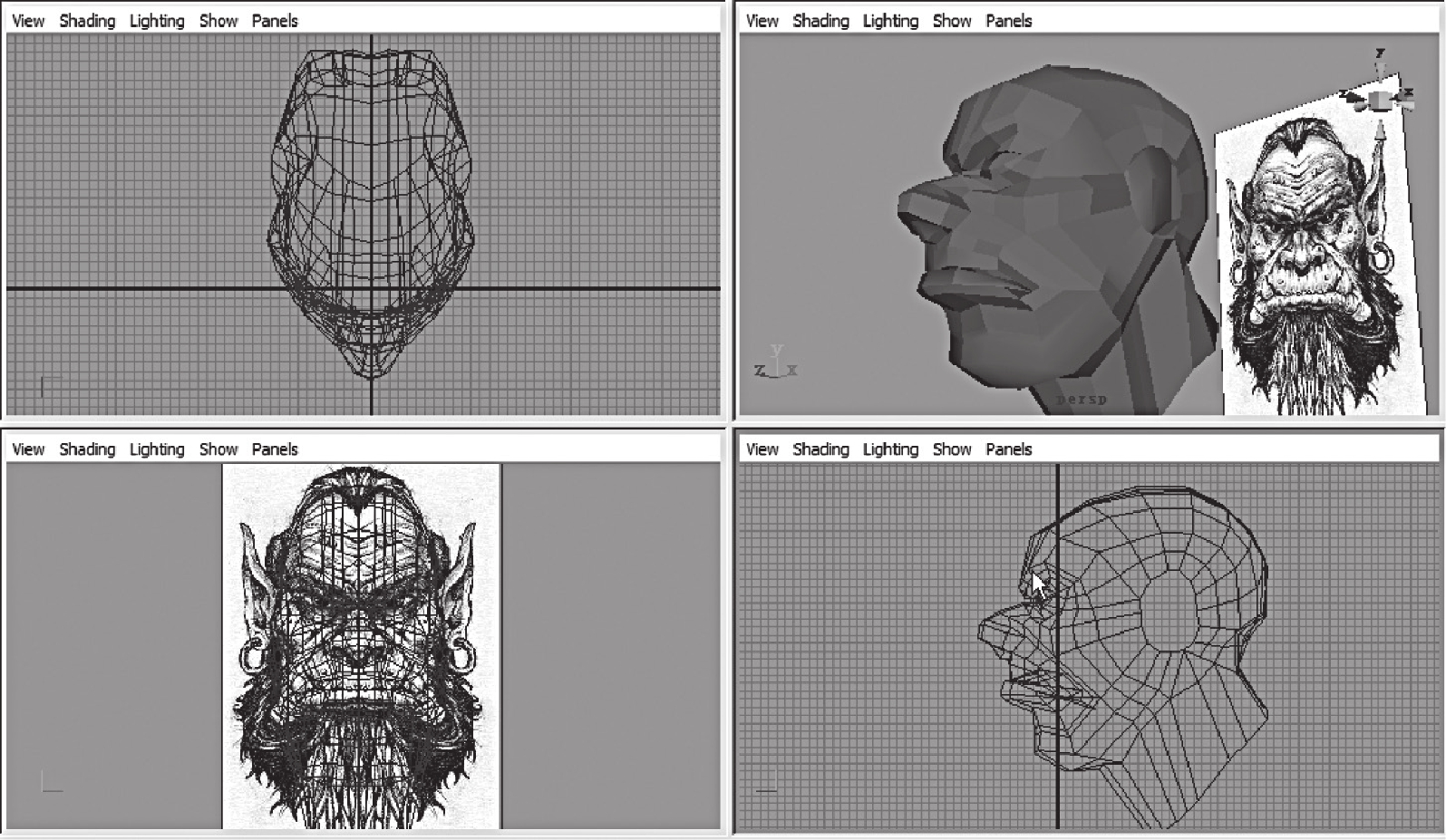

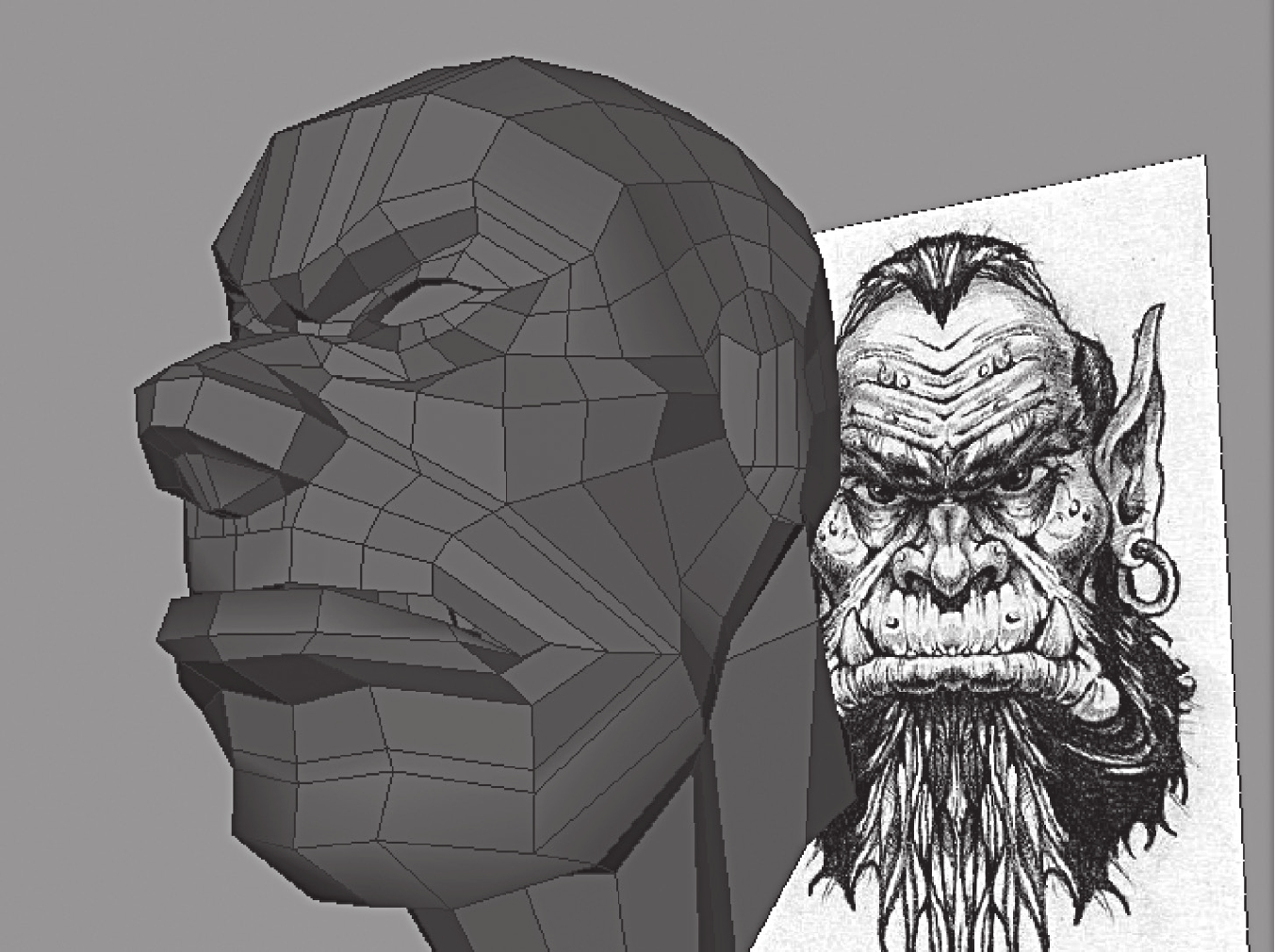

在经过多次调节点后，人物头像的面貌特征已经显现出来，和背景视图的特征基本一致（见图11-96）。
图11-96 多次细微调整后得到的大体形状
选择“Edit Polygons＞Split Polygons Tool（分割多边形工具）”命令，对嘴部拓扑结构线进行细分，并调整顶点的位置（见图11-97）。
图11-97 调整局部细节

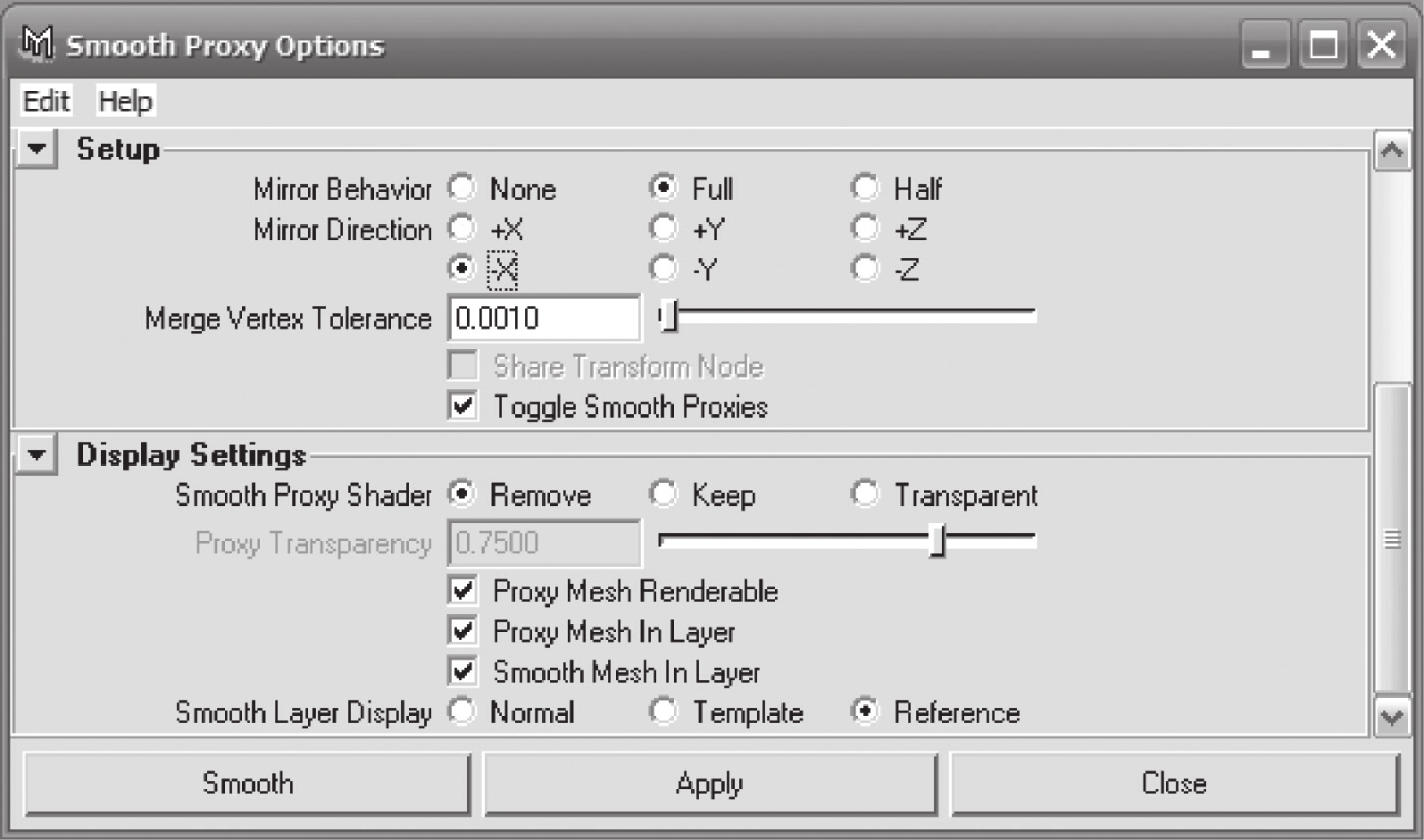

选择“Polygons＞Smooth Proxy（光滑代理）”打开选项窗口，对模型进行光滑代理（见图11-98）。
图11-98 Smooth Proxy（光滑代理）选项窗口
选择Mirror Direction复选框下的-X选项，将其确定为光滑代理后反转的轴向，选择Display Settings对显示方式进行设置。

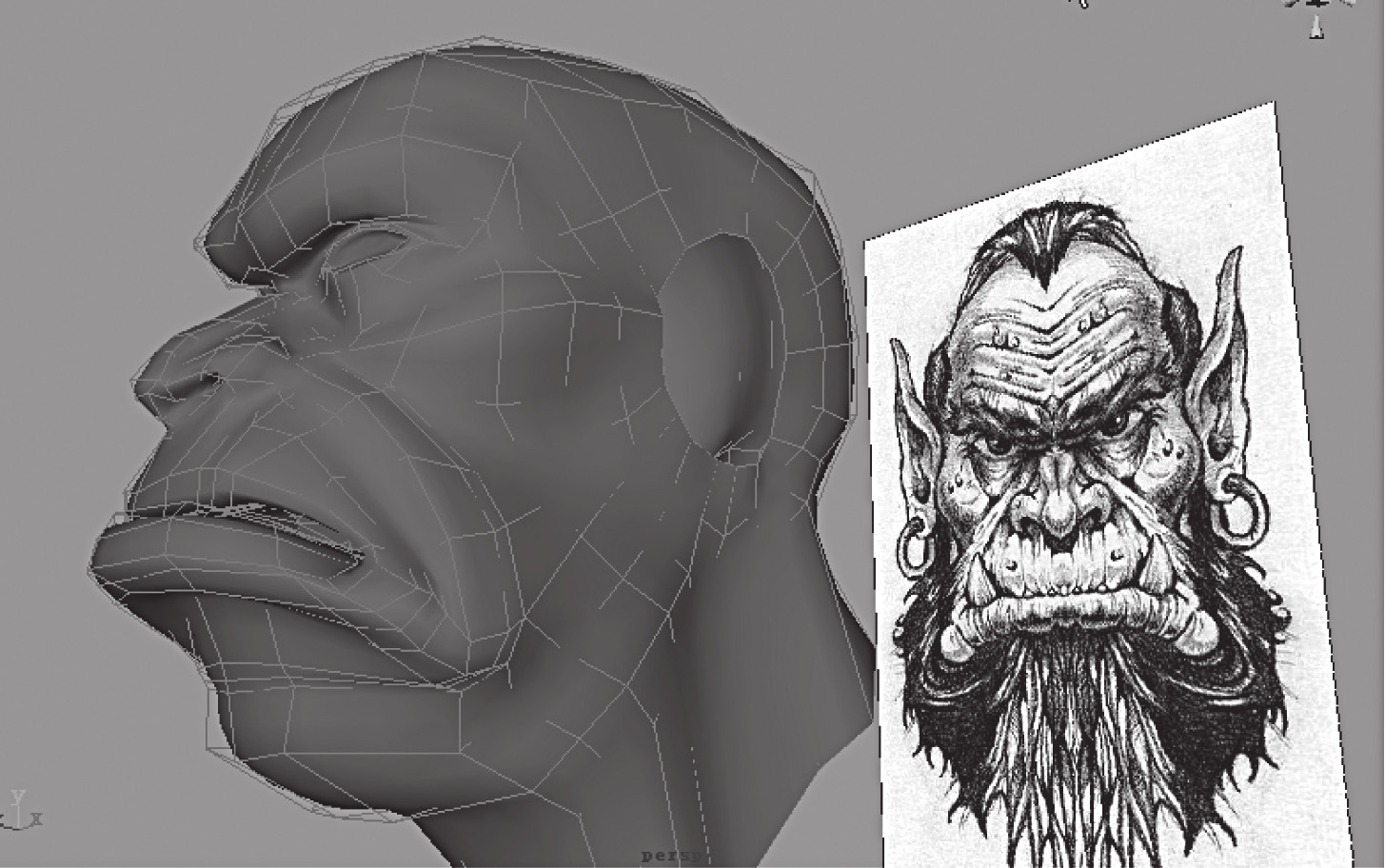

进行光滑代理后，能够通过调整光滑前的多边形顶点来对光滑后的模型进行控制（见图11-99）。
图11-99 对模型进行光滑代理(www.chuimin.cn)
提示：

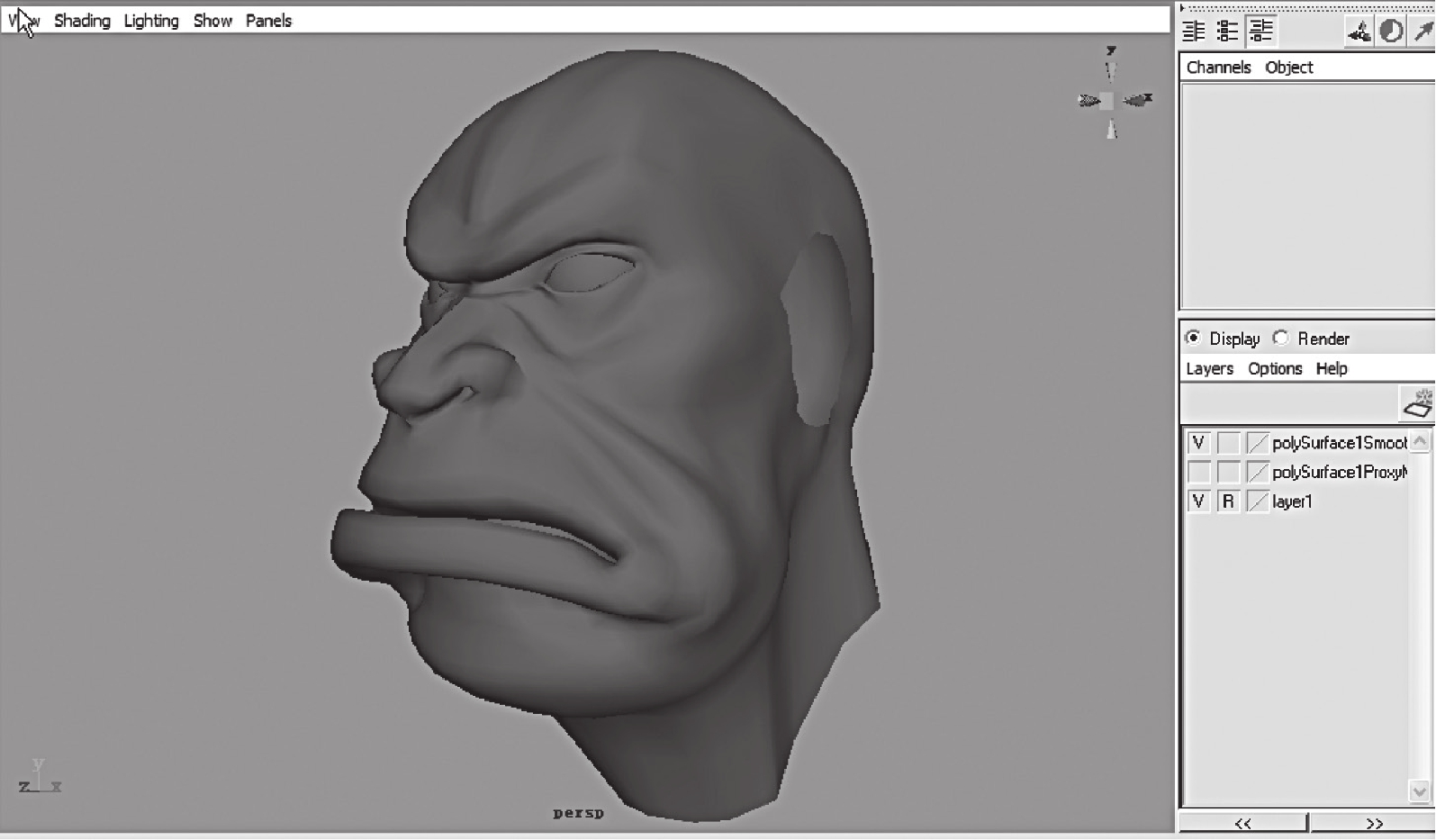

进行Smooth Proxy（光滑代理）后，系统会在通道栏的层面板中自动增加PolySurface1SmoothMesh层和polySurface1ProxyMesh层，它们分别用来放置光滑代理后和光滑代理前的模型，方便后面的建模操作（见图11-100）。
图11-100 Smooth Proxy 后系统增加的层
光滑后的多边形模型基本符合人头模型的大体形状，但细节之处不够，需要增加面以添加更多的细节。使用分割多边形工具可以创建新的顶点、边和面，选择“Edit Polygons＞Split Polygons Tool”命令，对整体拓扑结构线进行细分（见图11-101）。
图11-101 用分割多边形工具细分模型

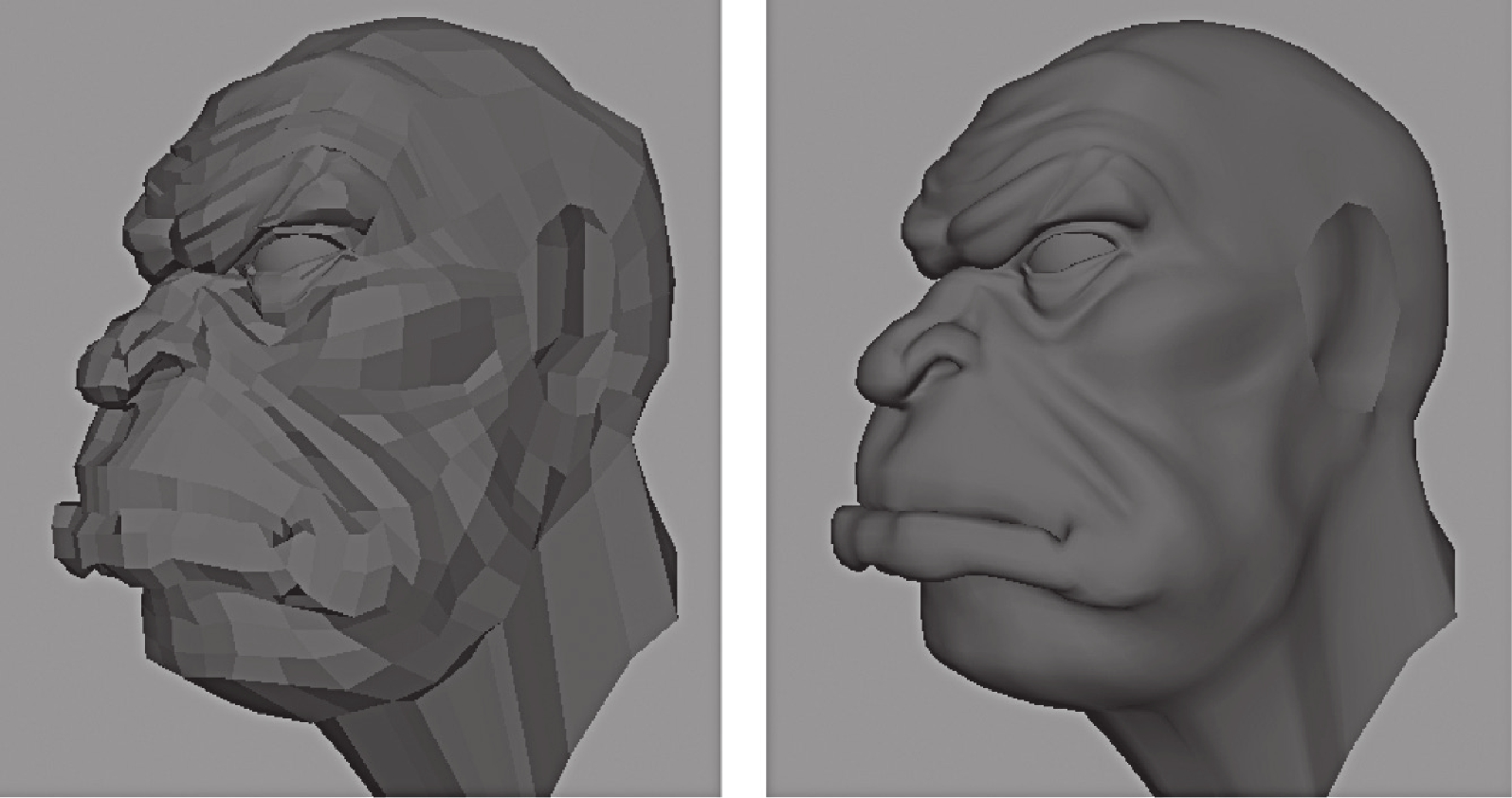

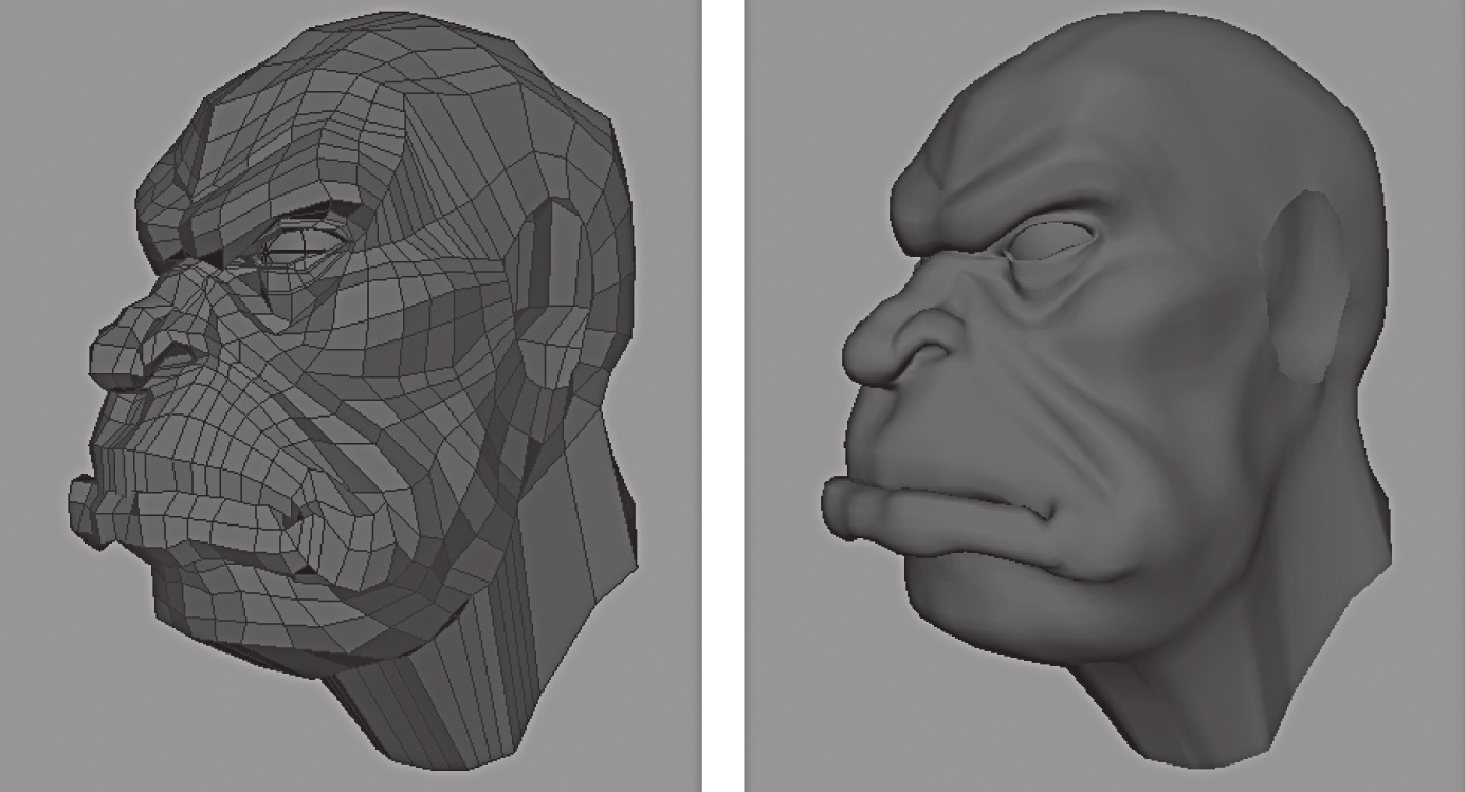

逐步细分后调整顶点的位置，增加面部的细节，在调节面部顶点的同时，应反复对比观察光滑代理前后的模型（见图11-102）。
图11-102 反复对比观察光滑代理前后的模型
选择菜单中的“Create＞Polygon Primitives＞Cube”命令，或点击工具架的
图标创建立方体。单击右键选择Vertex，使用移动工具移动各顶点，调整顶点得到牙齿形状（见图11-103）。
图11-103 创建牙齿
反复使用“Edit Polygons＞Split Polygons Tool”命令，以及多次调整点后，做出逼真的人头模型的细节（见图11-104）。
图11-104 完整的头部模型

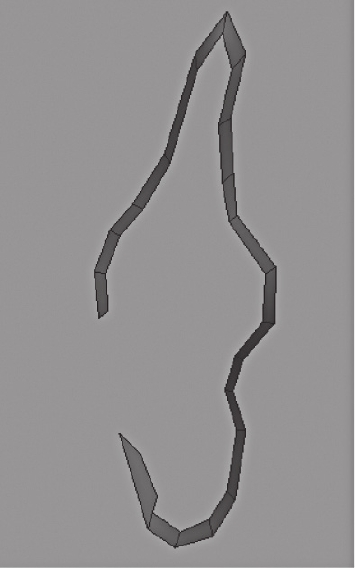

选择“Polygons＞Create Polygon Tool”命令，在侧视图中绘制出耳廓的形状（见图11-105）。
图11-105 在侧视图中绘制出耳廓的形状
选择“Edit Polygons＞Extrude Edge”命令，拉伸耳廓内部的边（见图11-106）。
图11-106 拉伸边得到的耳廓内部的边

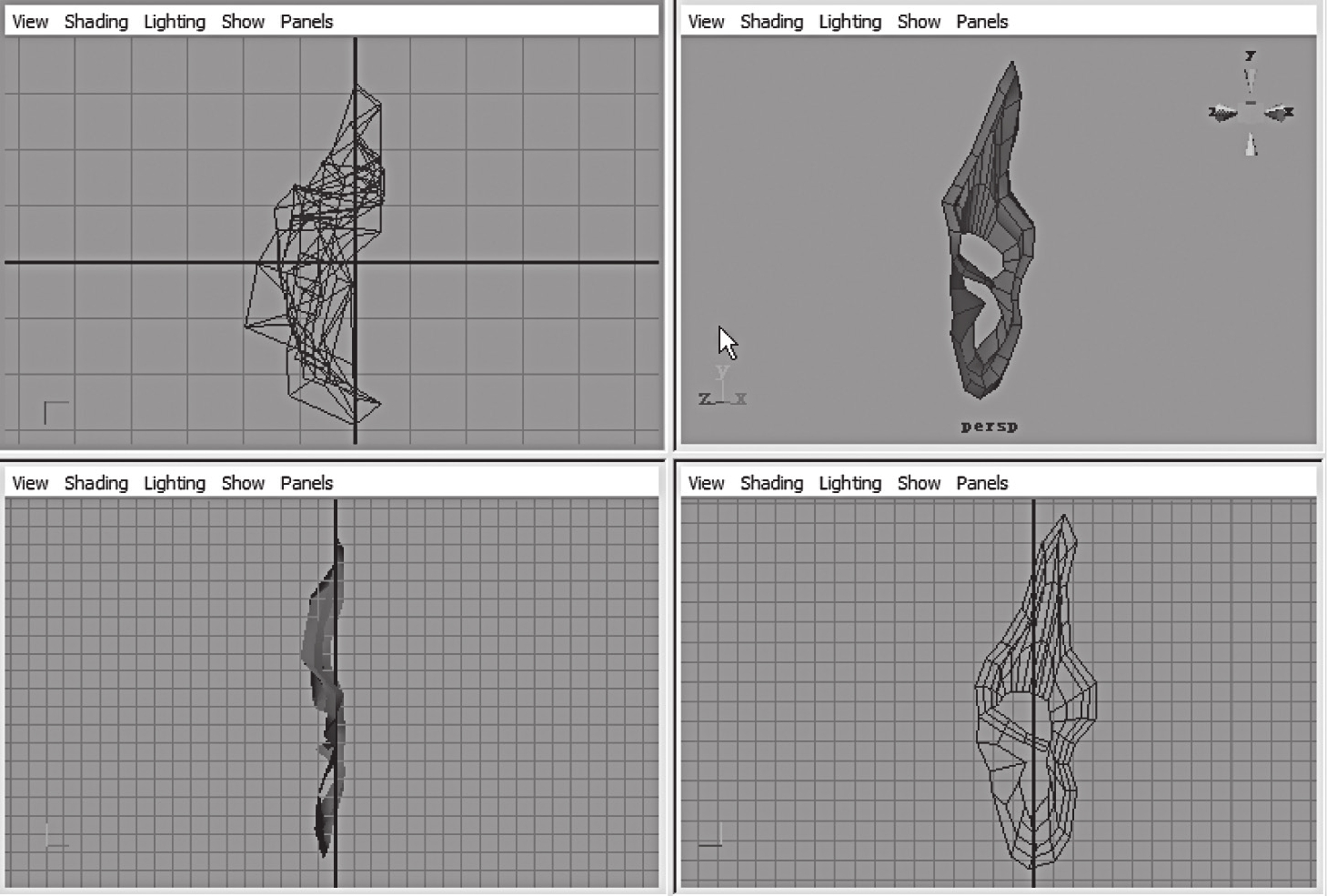

选择“Edit Polygons＞Extrude Edge”命令，继续拉伸耳廓的边，单击右键选择Vertex，使用移动工具移动各顶点，将顶点调整到合适的位置（见图11-107）。
图11-107 拉伸边得到的耳朵的大体轮廓
选择“Polygons＞Append To Polygon Tool”命令，将分开的多边形面进行连接，得到一个完整的耳廓（见图11-108）。
图11-108 完整的耳廓

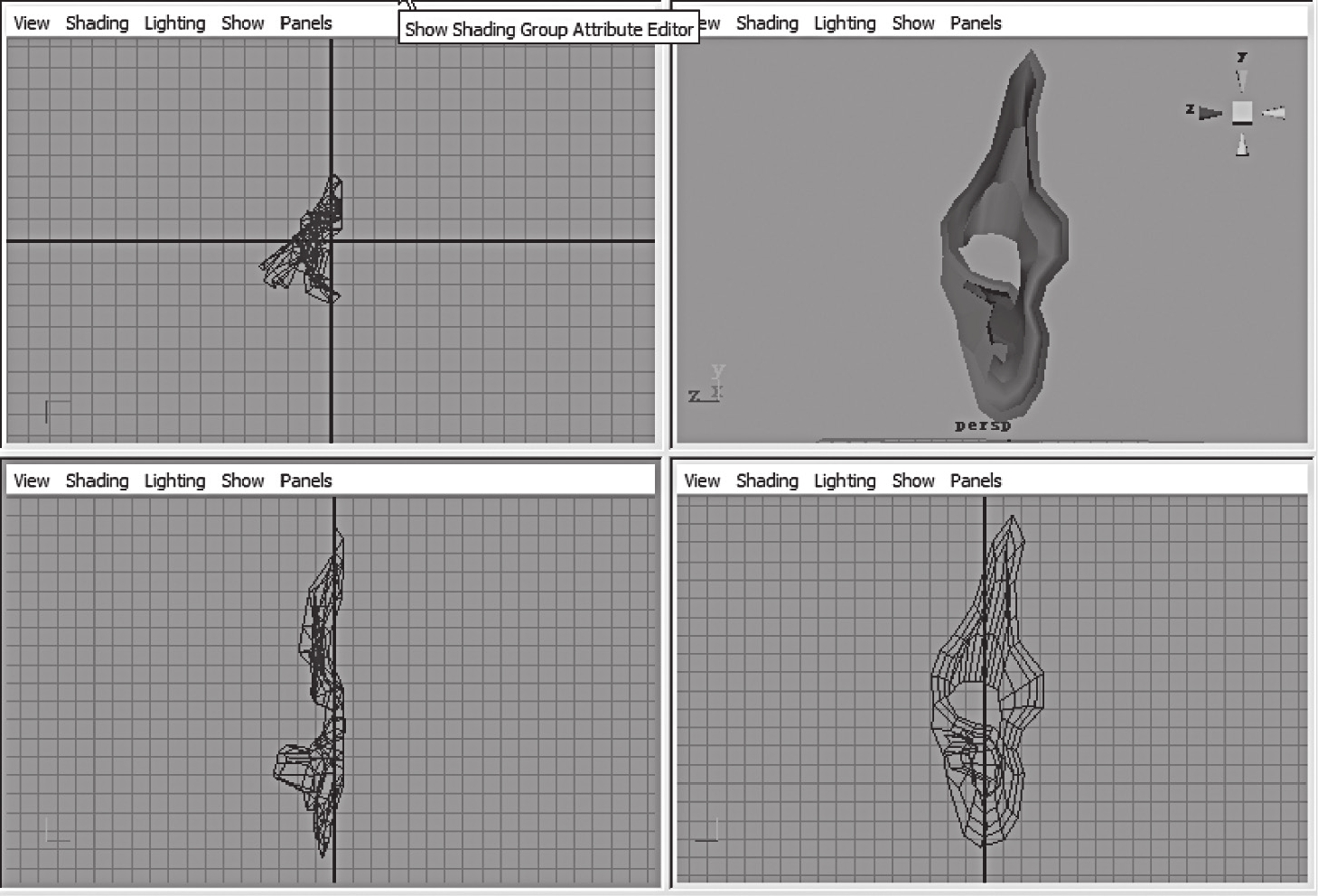

选择“Edit Polygons＞Extrude Edge”命令，选择耳洞的边，拉伸得到耳洞，单击右键选择Vertex，使用移动、旋转工具移动各顶点位置（见图11-109）。
图11-109 创建的耳洞

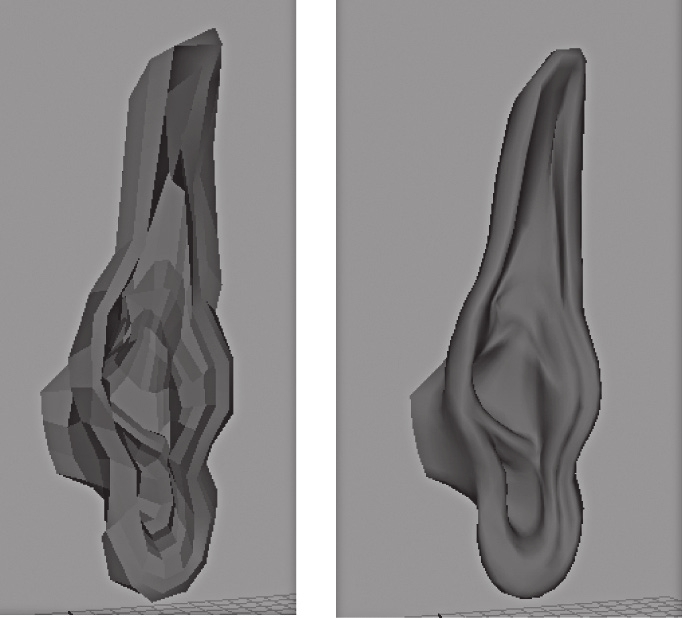

选择“Polygons＞Append To Polygon Tool（连接多边形工具）”命令，将没有封闭的多边行面进行封闭连接；选择“Edit Polygons＞Split Polygons Tool”命令，对拓扑结构线进行细分，并调整顶点的位置（见图11-110）。
图11-110 耳朵模型
选择菜单中的“File＞Import（输入）”命令，选择保存好的耳朵场景文件，将耳朵输入到场景中，移动耳朵到头部的合适位置（见图11-111）。
图11-111 导入耳朵场景文件

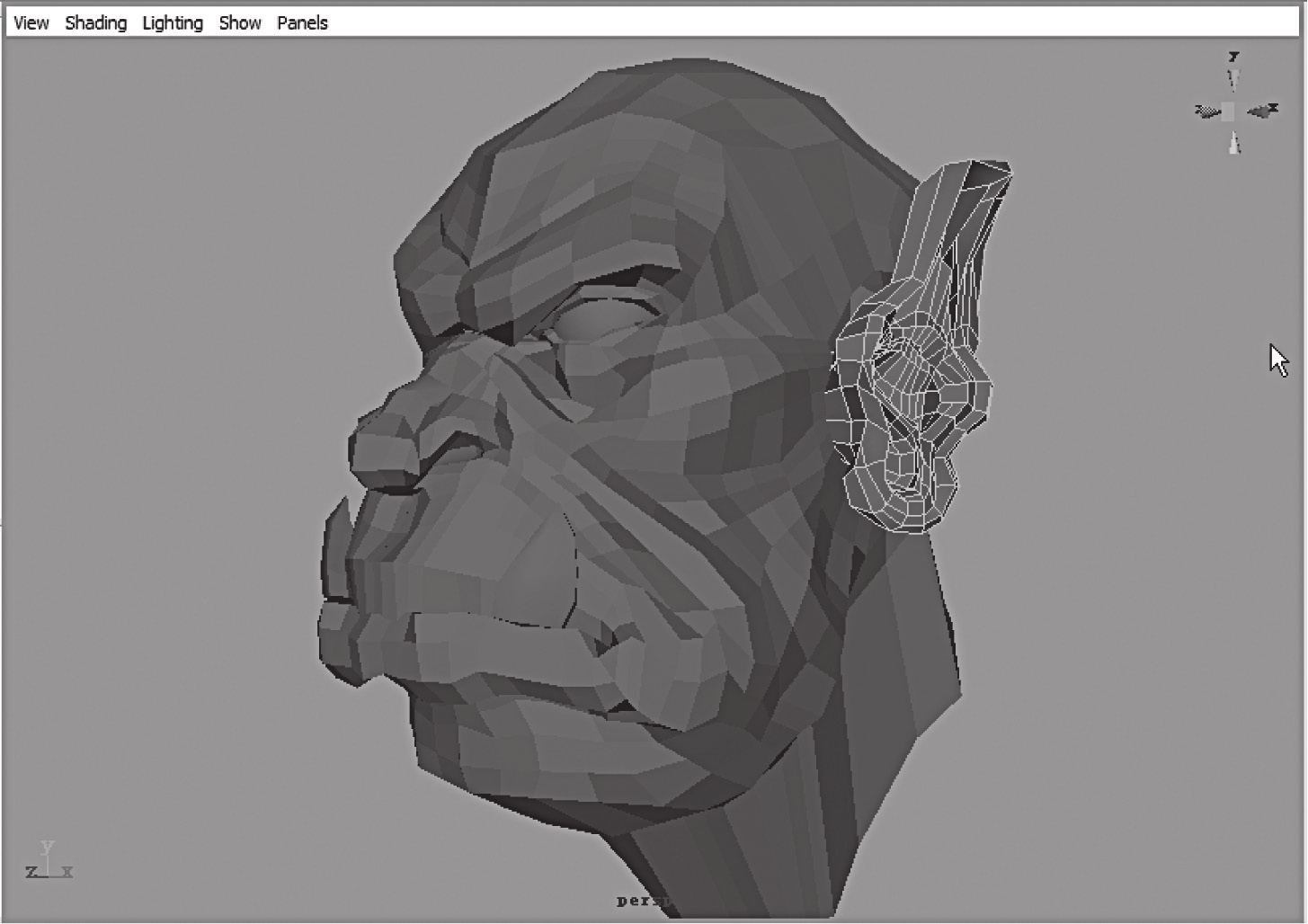

选择“Polygons＞Combine（合并）”命令，将耳朵和头部进行合并，此时虽然从表面看上去耳朵和头部之间还有一定的距离，并没有连接在一起，但只要使用了Combine命令后，两个模型就会合并成一个整体（见图11-112）。
图11-112 将耳朵和头部合并后

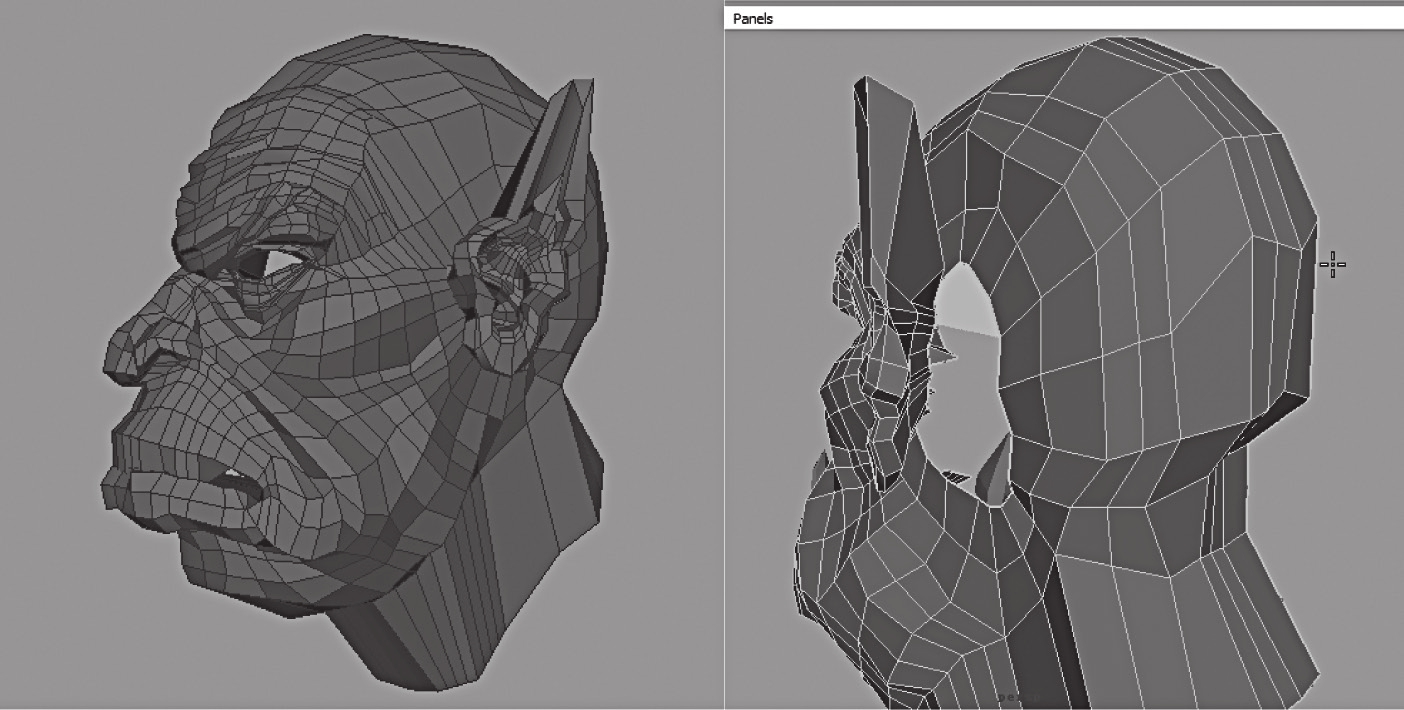

选择“Polygons＞Append To Polygon Tool”命令，将没有封闭的多边行面进行封闭连接；选择“Edit Polygons＞Split Polygons Tool”命令，对拓扑结构线进行细分，并调整顶点的位置，消除耳朵和头部间的空隙（见图11-113）。
图11-113 消除耳朵和头部间的空隙
选择PolySurface1SmoothMesh层，查看光滑代理后的模型（见图11-114）。
图11-114 光滑代理后的头部模型
选择菜单中的“Create＞Polygon Primitives＞Cube”命令，或点击工具架的

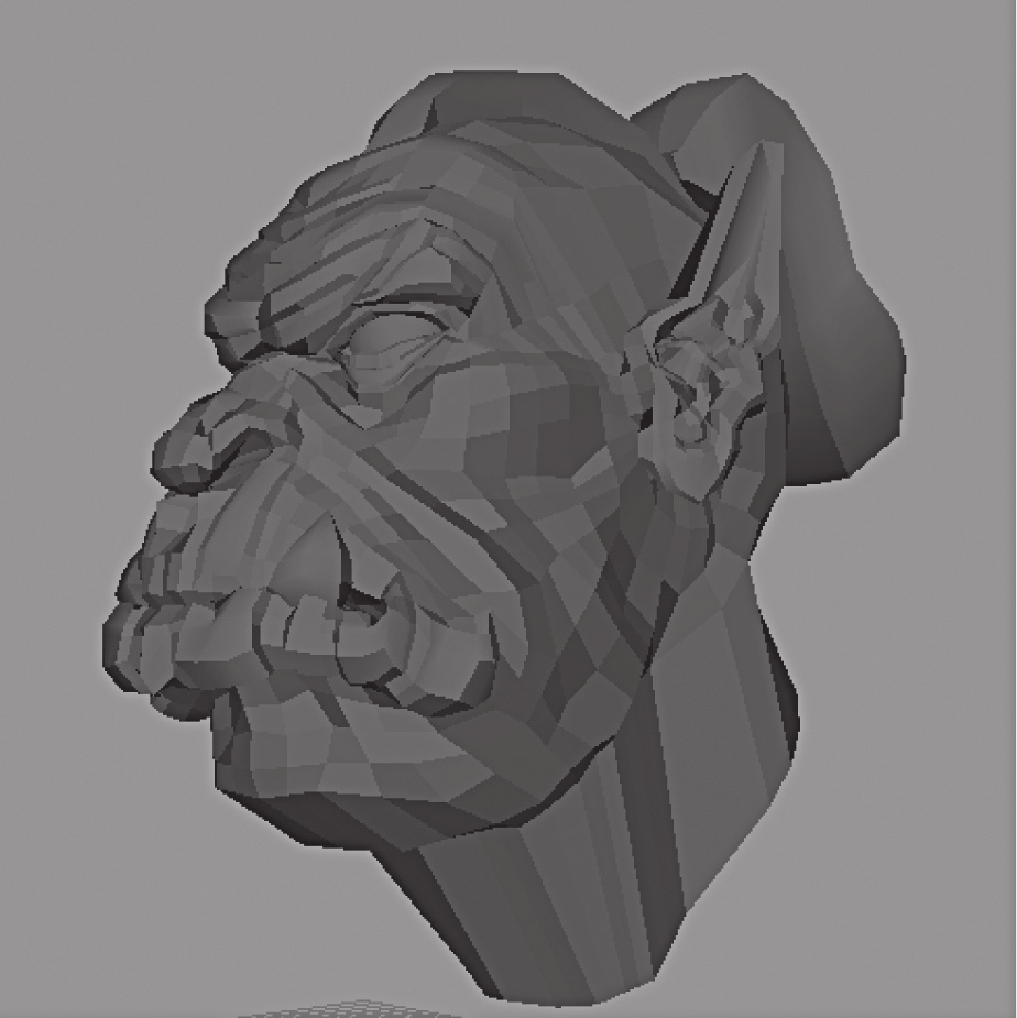

图标创建立方体。单击右键选择Vertex，使用移动工具移动各顶点，调整顶点得到发髻形状（见图11-115）。
图11-115 创建完毕的多边形人头模型

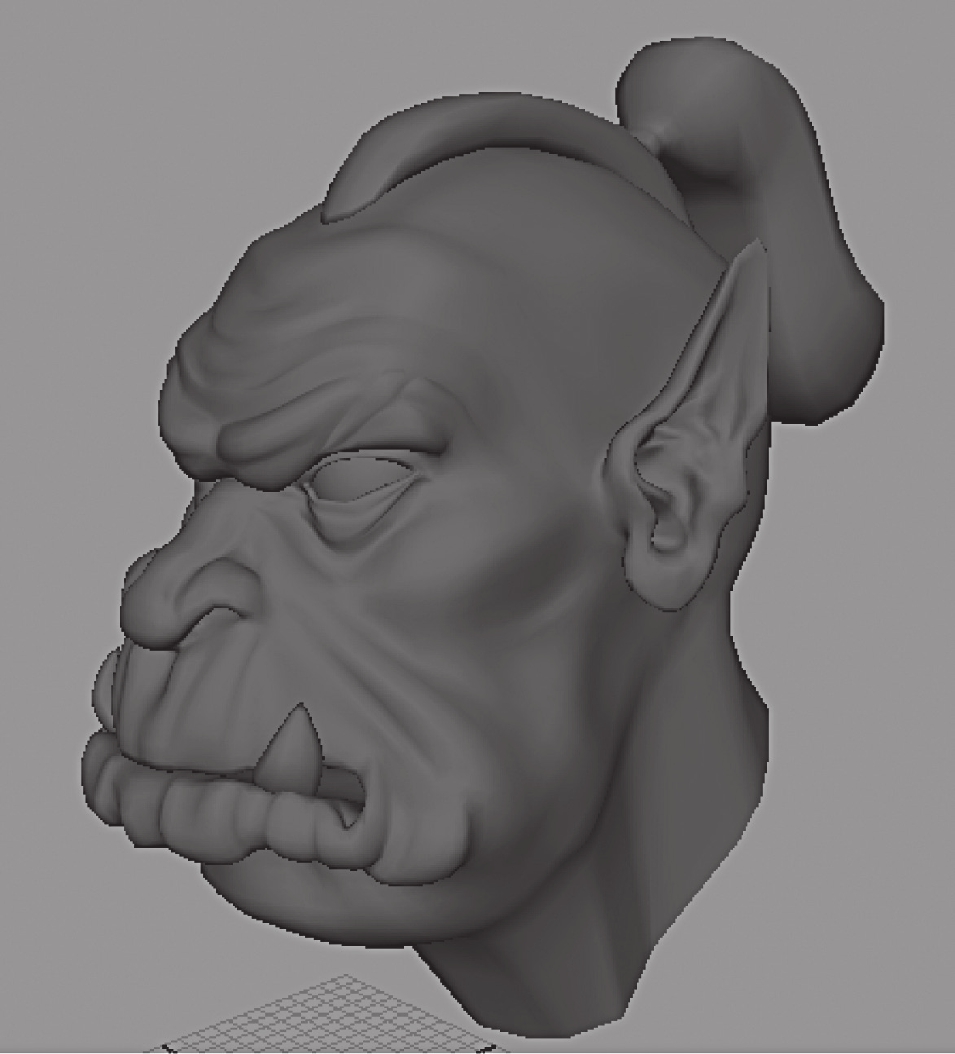

删除多边形的历史记录，删除光滑代理模型，将多边形进行镜像后，选择“Polygons＞Smooth”命令，得到最终的人头模型（见图11-116）。
图11-116 最终的人头模型
思考与练习题
1.思考不同建模方法的差异和共同点。
2.以自己的照片为参考制作头部模型。
[1] 本章节采用Maya英文版本讲解，可以参考中文版对比学习。
