【摘要】：本节将深入细致地讲解Polygons（多边形）动画角色模型实例，作者运用Polygons（多边形）建模的一些简单命令并结合自身多年实践经验，让读者深刻地了解动画角色模型的建造方法，能够熟练地使用动画角色建模的高级技术。在动画角色模型建模实例中，从基础命令着手，采用简单的方法，抛开了更多烦琐的工具命令，制作思路非常清晰，使用它可以制作各类卡通动画角色模型。

本节将深入细致地讲解Polygons（多边形）动画角色模型实例，作者运用Polygons（多边形）建模的一些简单命令并结合自身多年实践经验，让读者深刻地了解动画角色模型的建造方法，能够熟练地使用动画角色建模的高级技术。

在动画角色模型建模实例中，从基础命令着手，采用简单的方法，抛开了更多烦琐的工具命令，制作思路非常清晰，使用它可以制作各类卡通动画角色模型。

在进行动画角色模型建造之前，首先分析模型的整体造型，仔细观察动画角色模型的拓扑结构，了解模型的结构情况；在进行建模的时候，模型的拓扑结构一定要符合产品本身的结构走向，这样制作出的模型在后期加入动画的时候才能达到最佳效果。

在进行建模之前，先来认识“Mesh＞Sculpt Geometry Tool（编辑多边形＞雕刻工具）”命令的用途及使用方法。使用Sculpt Geometry Tool命令可以非常方便地编辑模型的顶点位置，并且可以通过雕刻Polygons，来改变顶点位置从而改变模型形状。具体操作方法如下：

（1）选择要进行雕刻的多边形物体。选择“Mesh＞Sculpt Geometry Tool”命令，图11-56是圆球体模型进行雕刻推拉的对照图。

图11-56 圆球体进行雕刻推拉的对照图

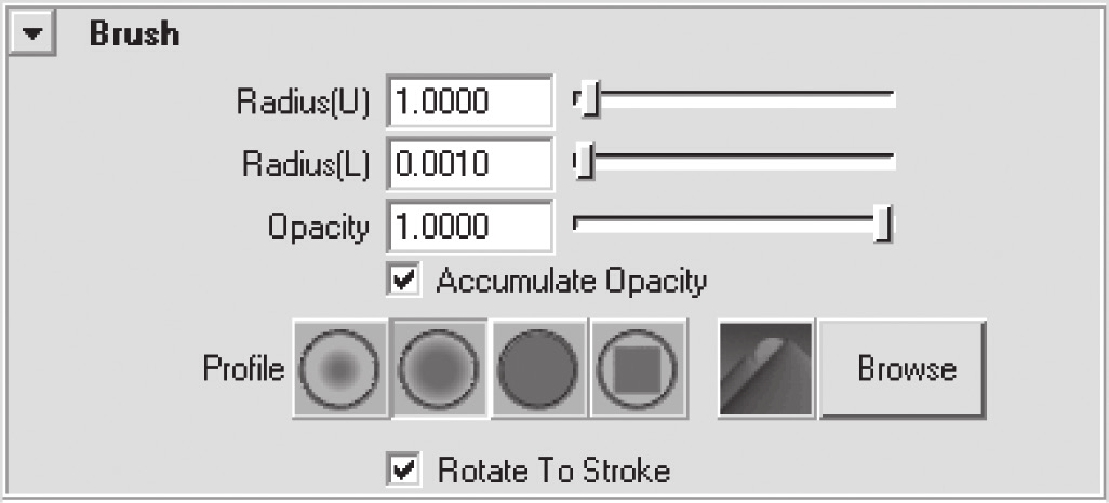

（2）选择“Mesh＞Sculpt Geometry Tool”，打开Sculpt Geometry Tool选项窗口，其共分为Brush和Sculpt Parameters两部分，可以对Brush系统参数进行设置（见图11-57）。

图11-57 Brush参数设置界面

可以通过调整Radius（U）、Radius（V）和Opacity的值，来实现雕刻工具的压力控制。值越小，压力越小，对模型的作用力也就越小，反之亦然。

Profile是用来控制笔触形状的，系统提供了四种选择方式，还可以通过Browse选项选择笔触形状。

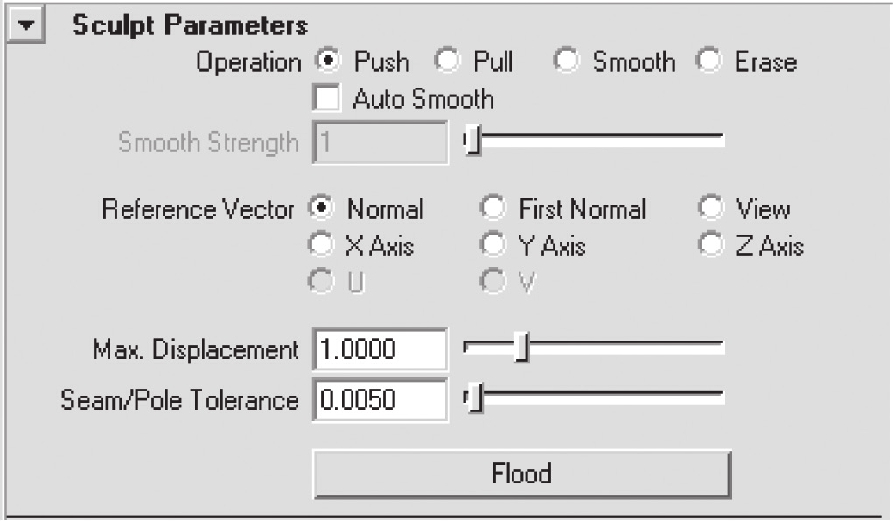

Sculpt Parameters选项用来设置笔触的拉伸方式，分为：Push（推）、Pull（拉）、Smooth（平滑）。在默认情况下，雕刻工具沿Normal（法线）方向进行推操作，可以选择Sculpt Parameters复选框下的选项更改拉伸方式。现在让我们来认识一下Sculpt Parameters的系统参数（见图11-58）。

图11-58 Sculpt Parameters 参数设置窗口

Reference Vector用来设置雕刻刀的拉伸方向，分为Normal、First Normal、View、X Axis、Y Axis、Z Axis。

Max.Displacement用来设置雕刻工具的压力大小，值越大，压力越大；值越小，压力越小。

选择“View＞Camera Attribute Editor…”创建视图平面。

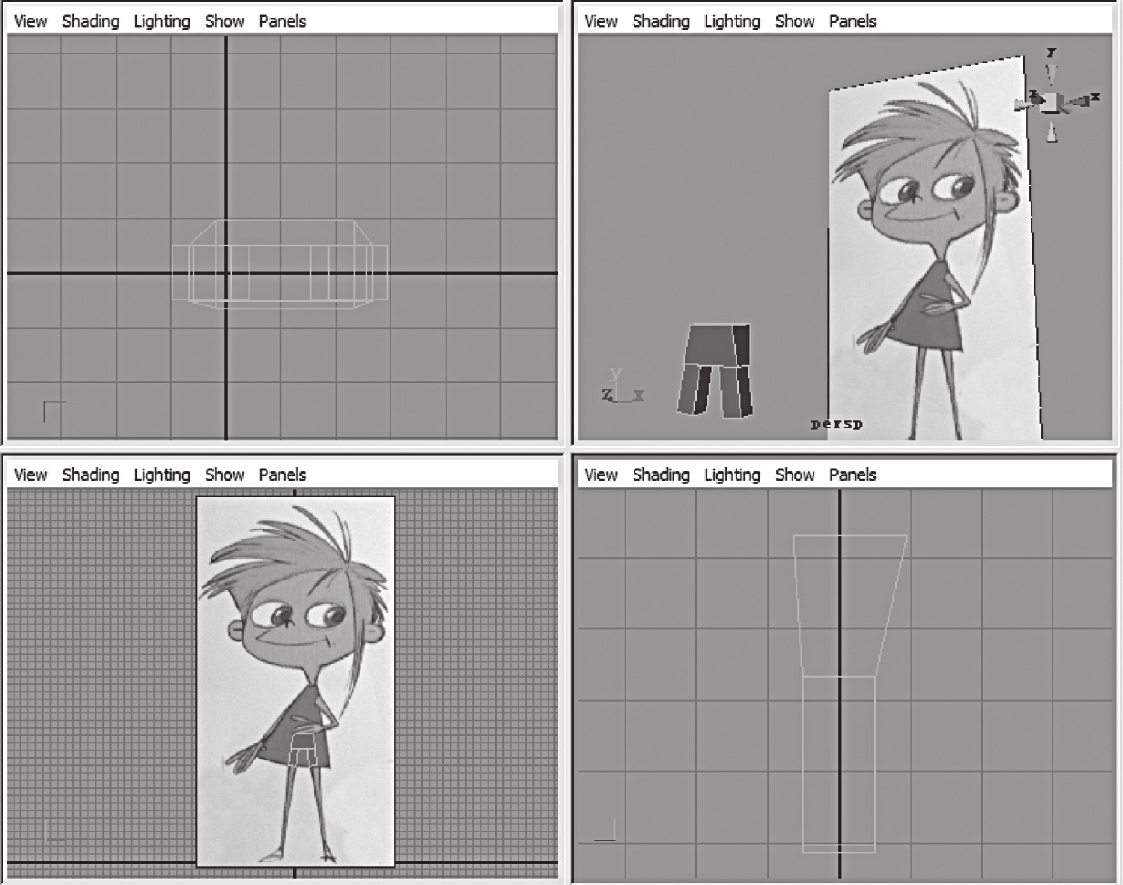

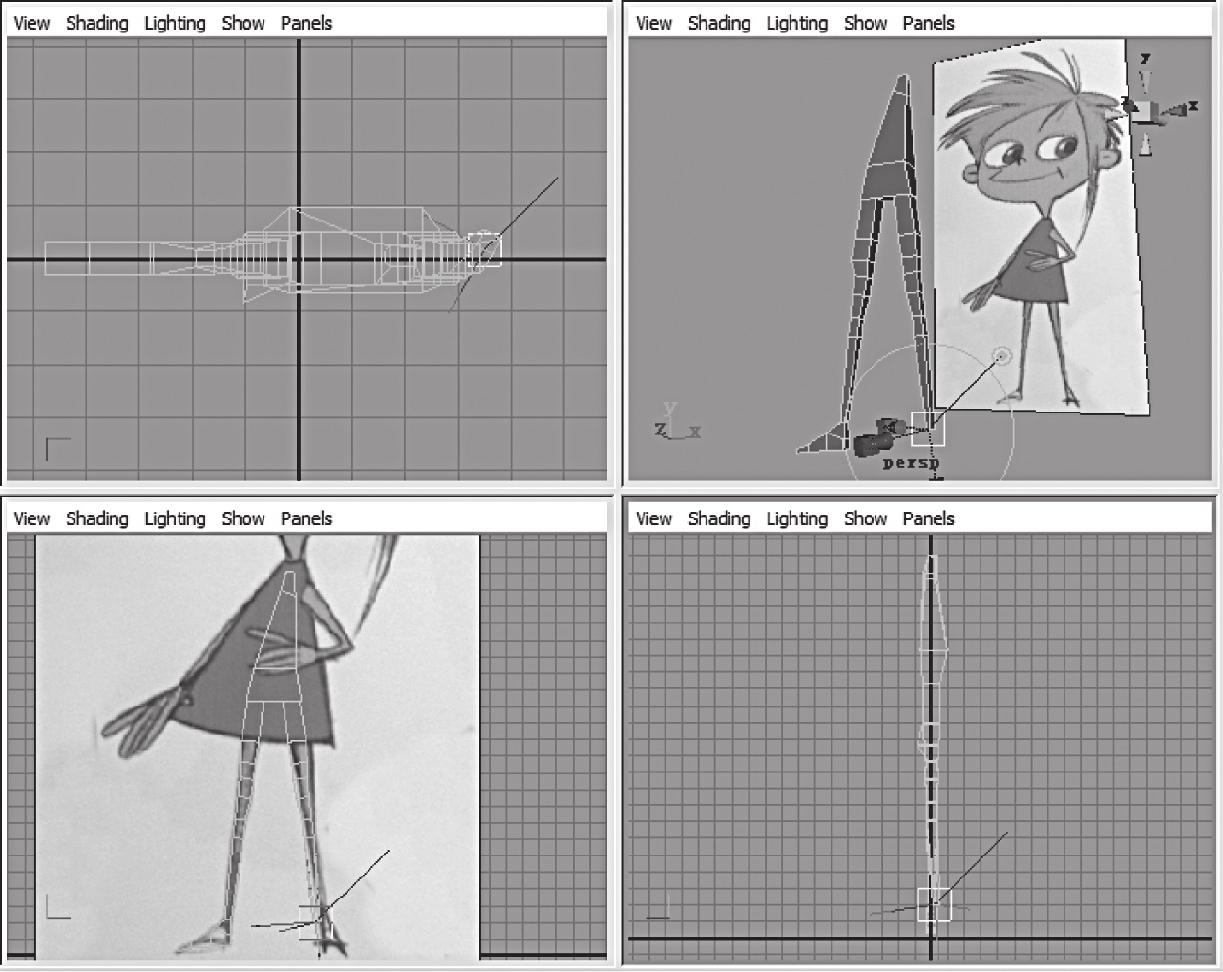

在弹出的Camera Attribute Editor…设置面板中，选择Environmt选项，点击Image Plane旁的Greate按钮，然后选择预定好的参考图，作为建模参考背景图片。选择菜单中的“Create＞Polygon Primitives＞Cube”命令，或点击工具架的图标创建正方体，并调整顶点位置（见图11-59）。

图11-59 创建基础形体

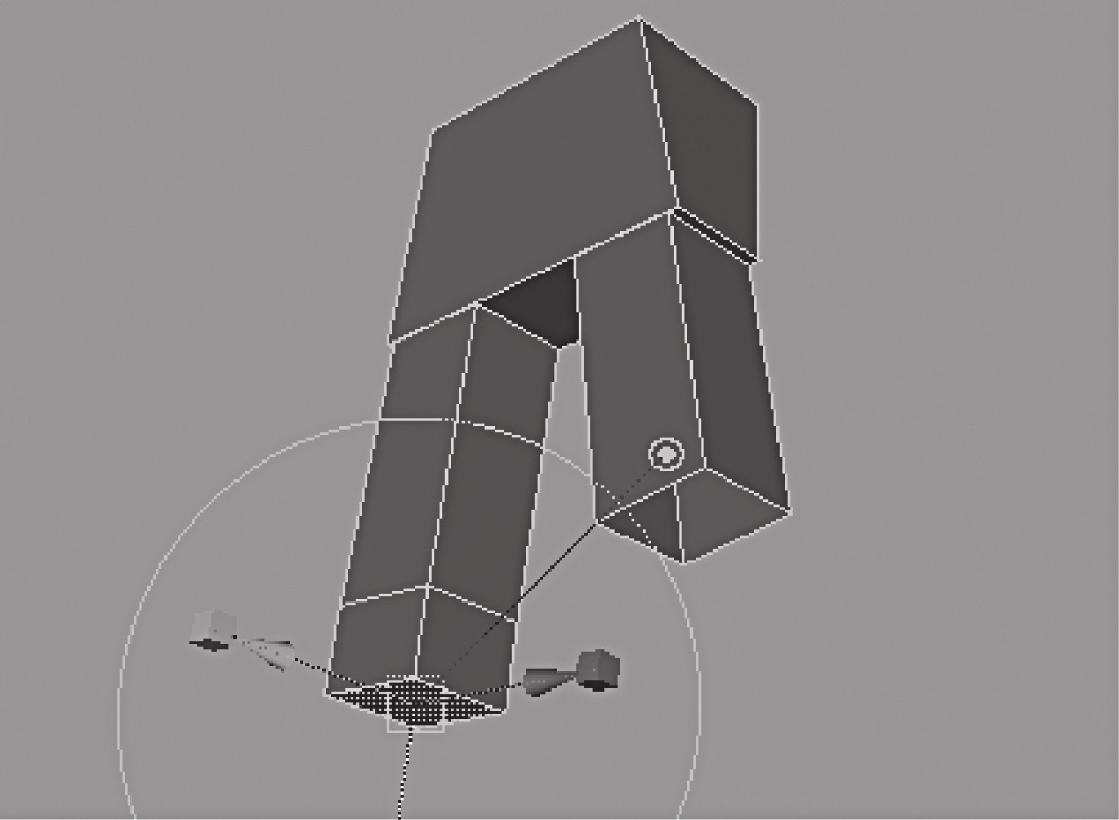

单击右键选择Face，选择腿部的面，然后执行菜单中的“Edit Mesh＞Extrude”命令（见图11-60）。

图11-60 拉伸面

选择底部的面，反复执行Extrude 命令，并单击右键选择Vertex，使用移动工具移动各顶点，将顶点调整到相应位置，得到卡通角色身体的形状（见图11-61）。

图11-61 多次拉伸面后得到的身体形状

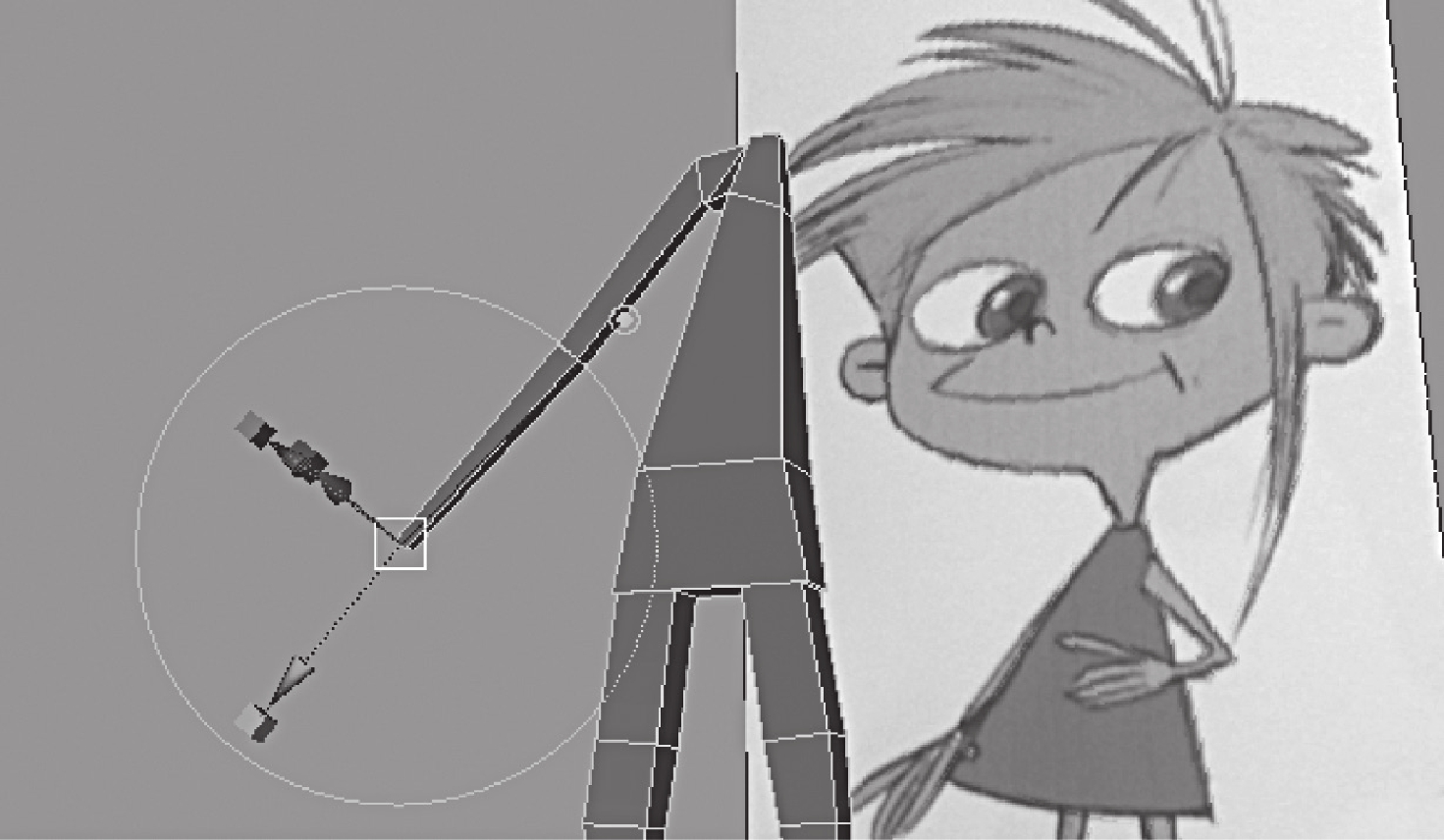

选择角色肩部的面，执行“Edit Mesh＞Extrude”命令，拉伸出手臂的形状（见图11-62）。

图11-62 通过Extrude命令拉伸出手臂的形状

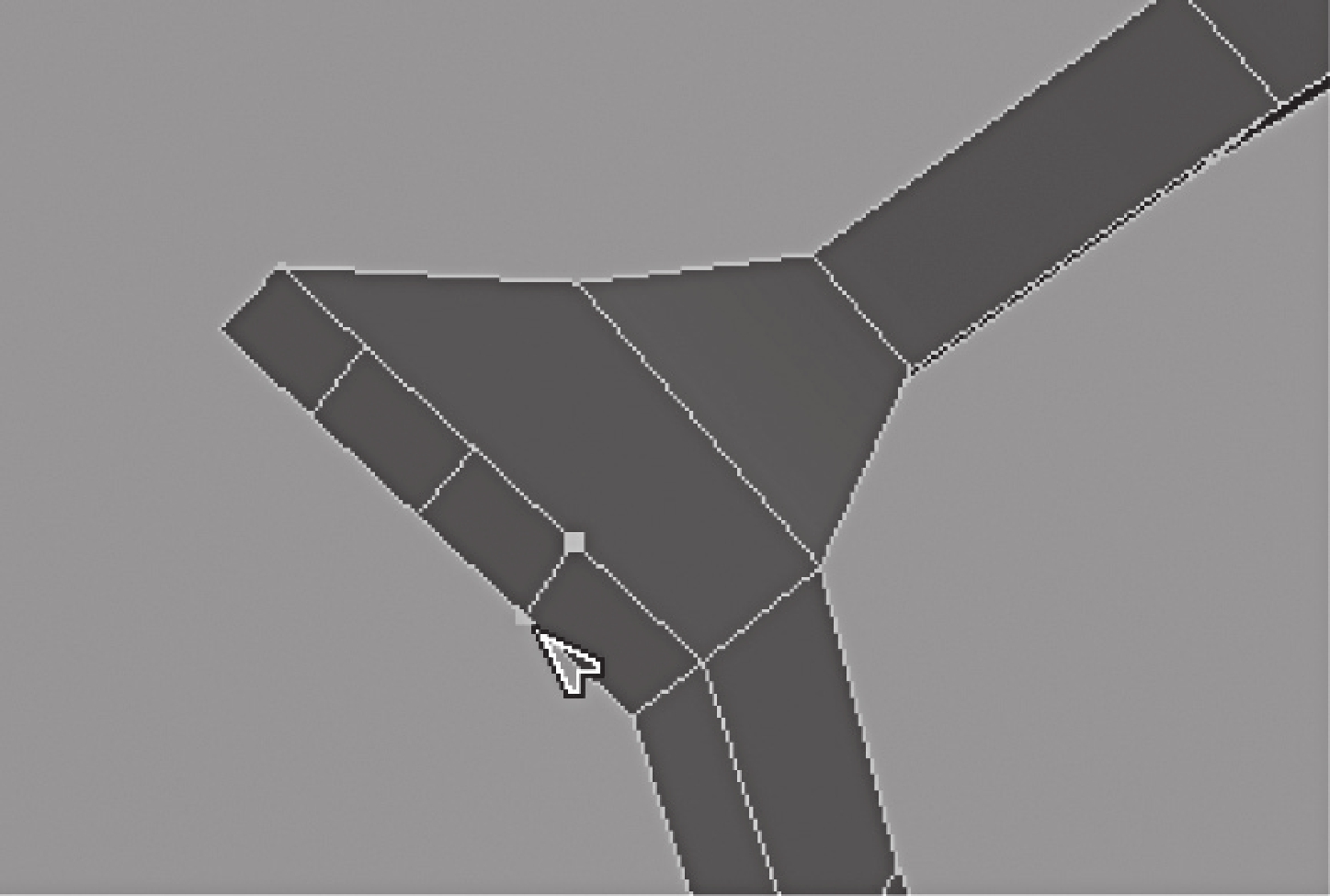

选择“Edit Polygons＞Split Polygon Tool”命令，在手掌处进行切割，得到手指的拓扑结构（见图11-63）。

图11-63 切割出手指的拓扑结构

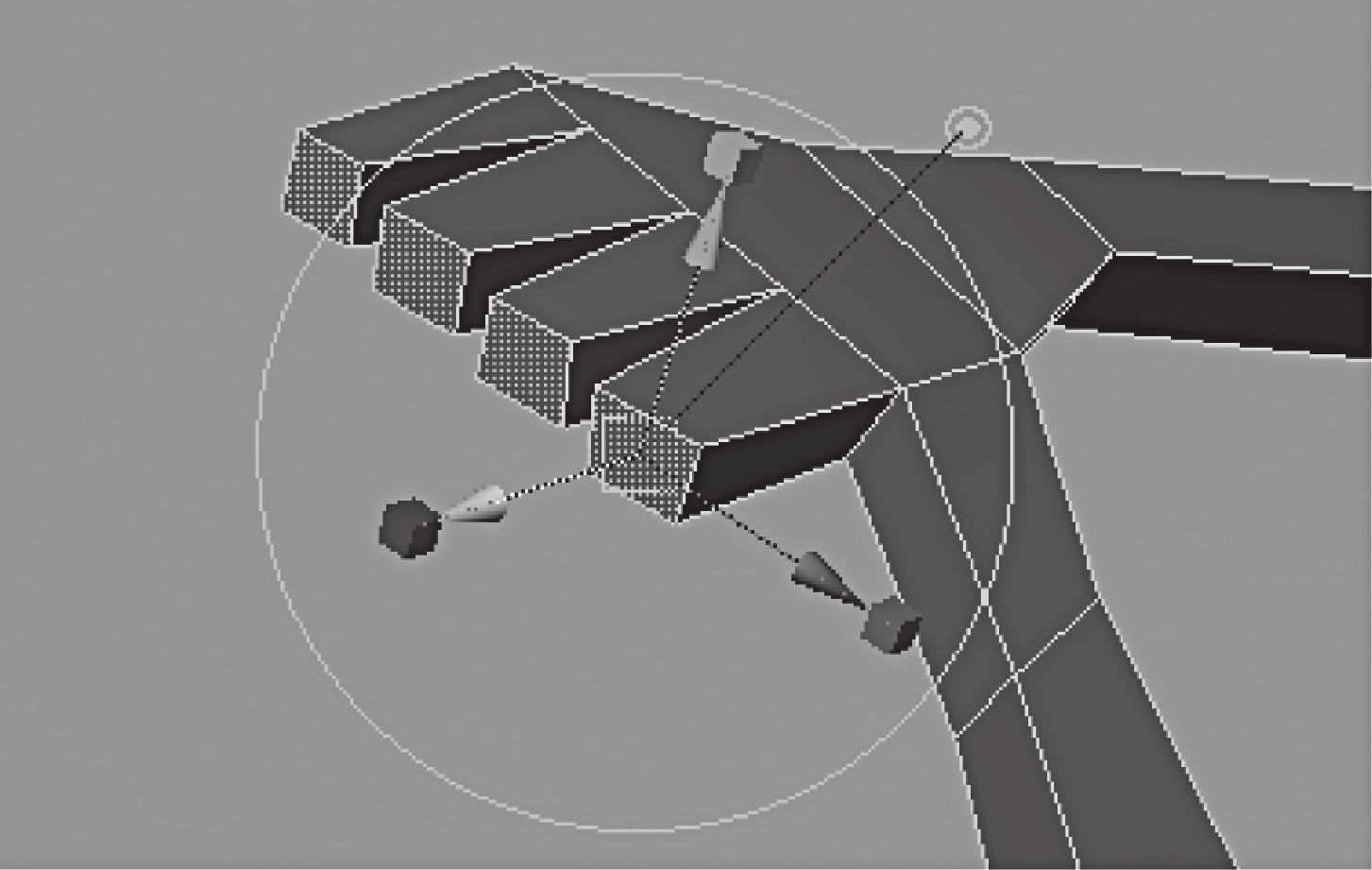

选择“Edit Mesh＞Extrude”命令，拉伸出手指关节（见图11-64）。

图11-64 通过Extrude 命令拉伸出手指关节

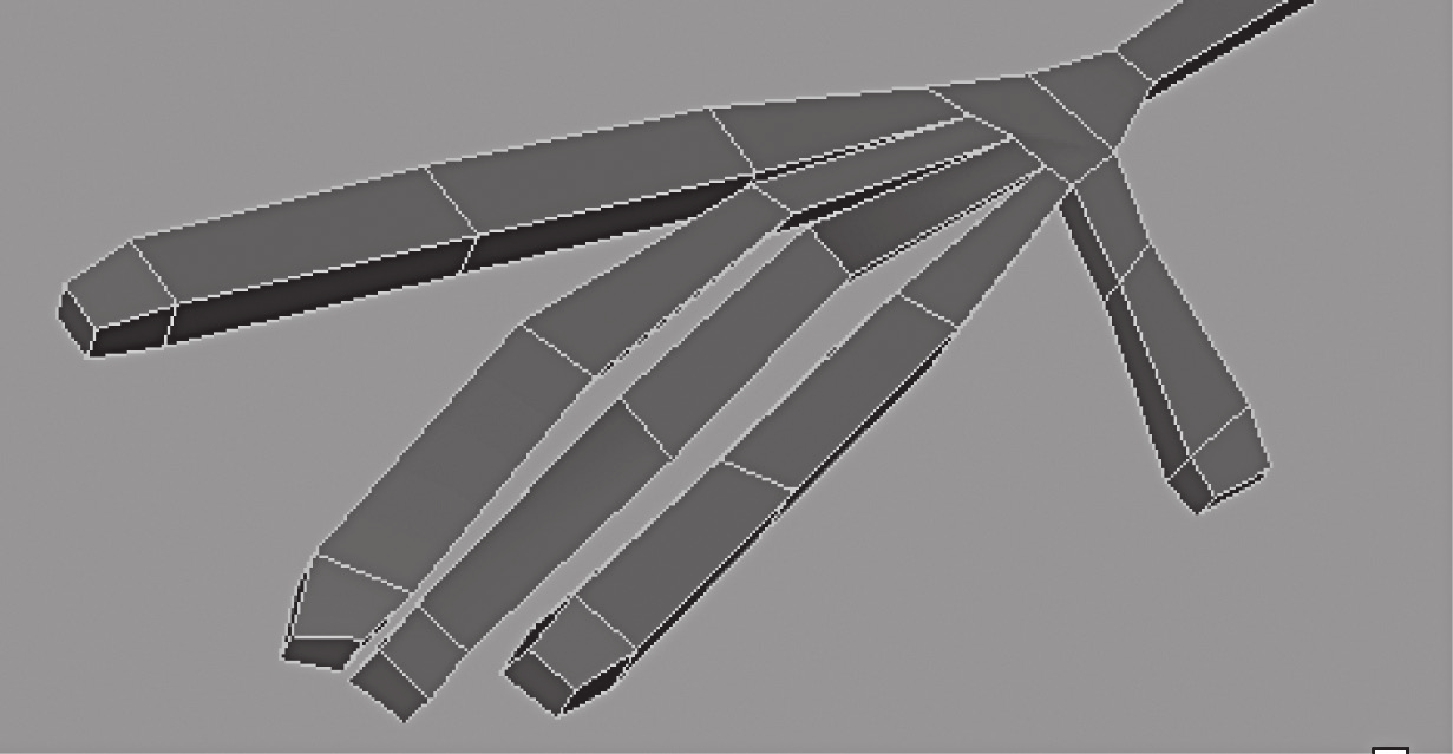

继续使用“Edit Mesh＞Extrude”命令进行多次拉伸，并单击右键选择Vertex，使用移动工具移动各顶点，将顶点调整到相应位置，得到手指外形（见图11-65）。

图11-65 拉伸得到手指形状

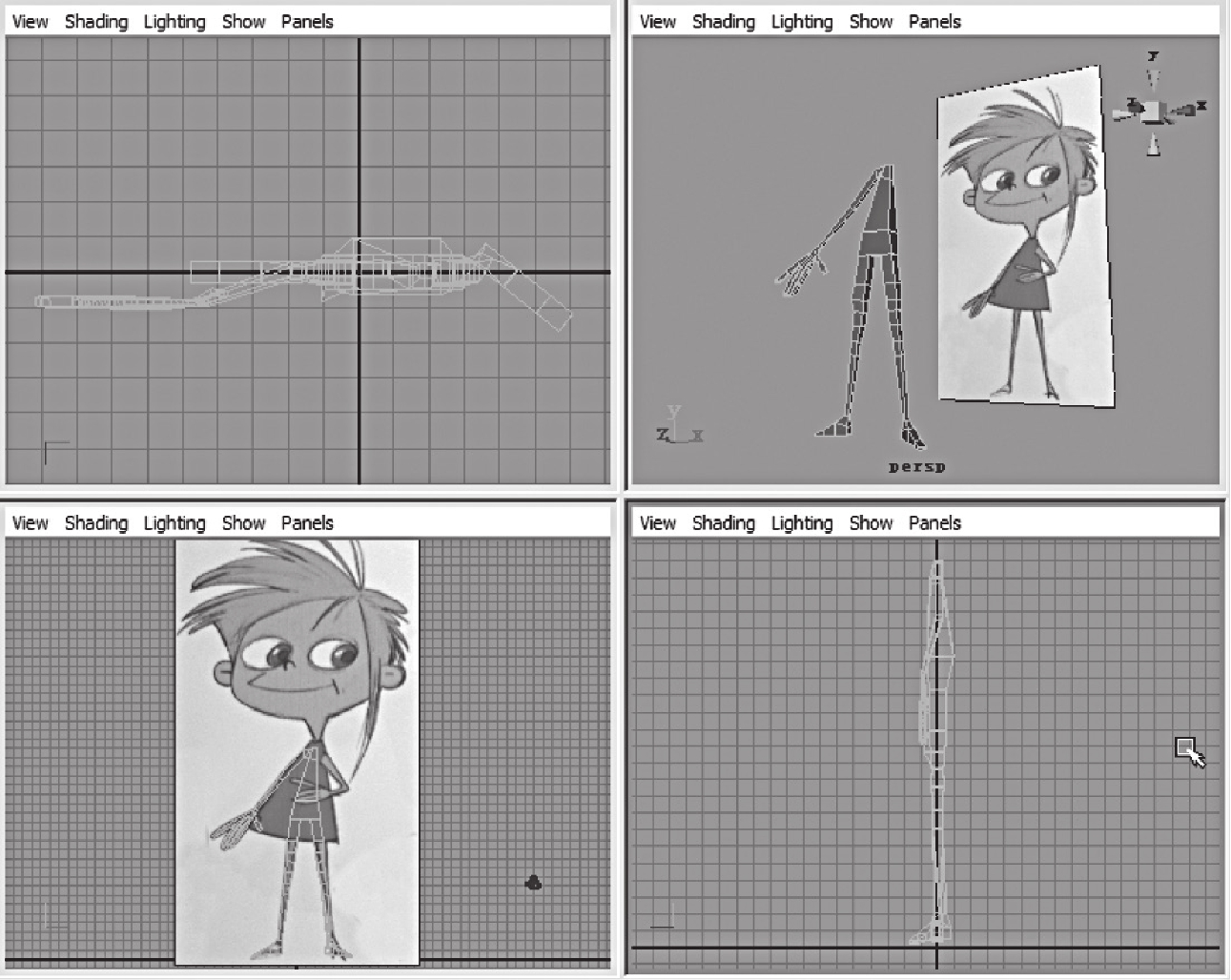

单击右键选择Vertex，使用移动工具移动各顶点，调整身体和右手臂的顶点位置（见图11-66）。

图11-66 做出身体和右手臂

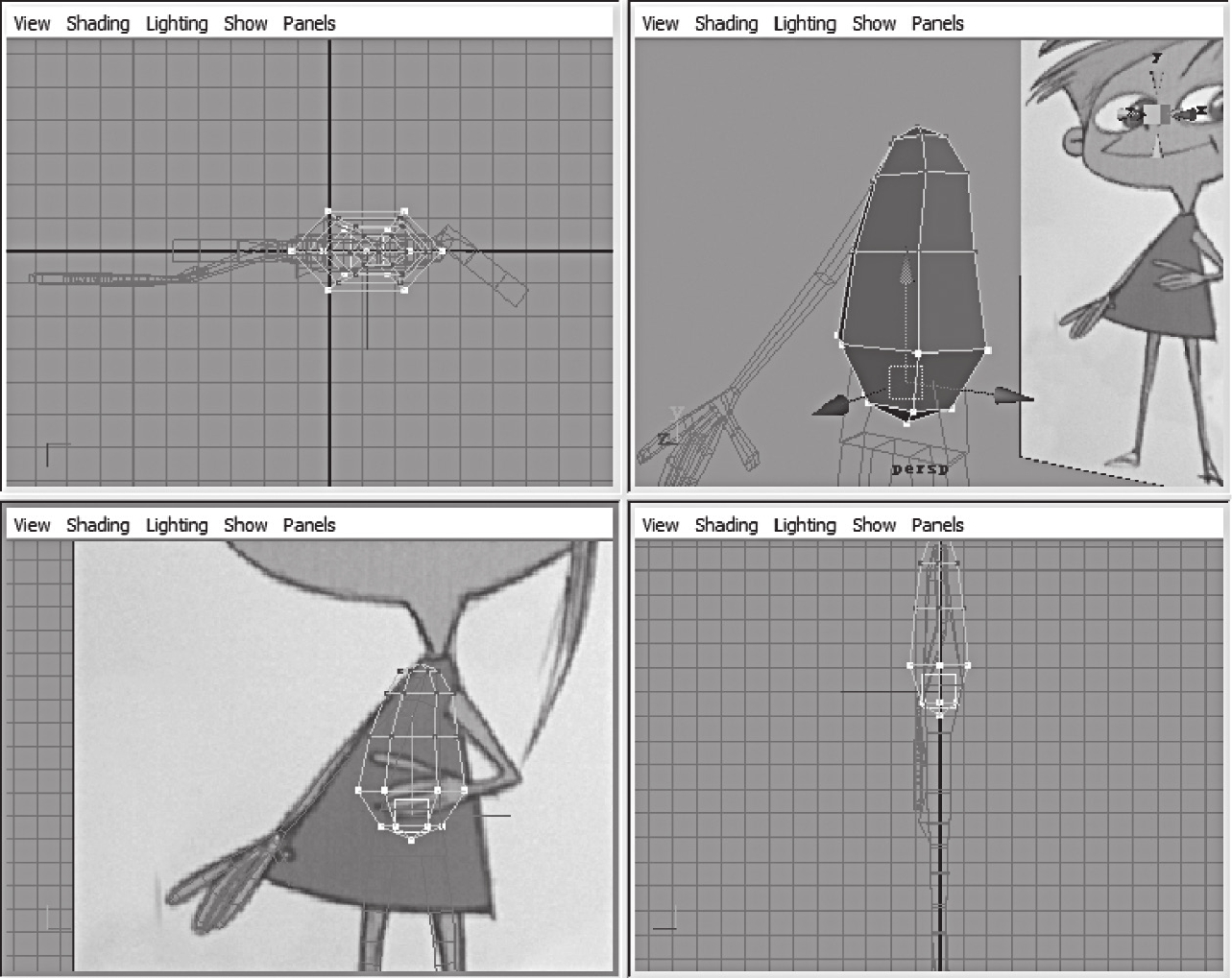

选择菜单中的“Create＞Polygon Primitives＞Sphere”命令，或点击工具架的图标创建圆球体。单击右键选择Vertex，使用移动工具移动各顶点，使之对齐Front视窗的参考图片（见图11-67）。

图11-67 创建圆球体

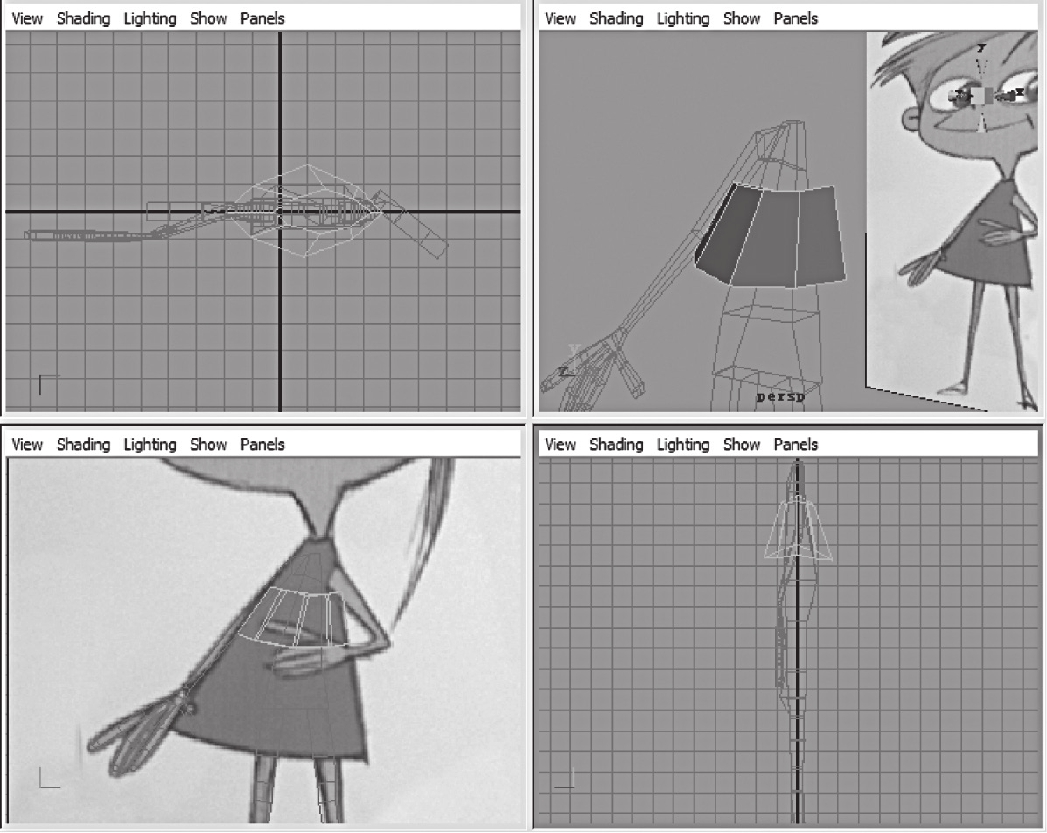

单击右键选择Face，进入圆球体的面选择状态，删除圆球体顶部和底部的面，然后调节剩余面的顶点，使之符合角色衣服的拓扑结构（见图11-68）。

(https://www.chuimin.cn)

图11-68 制作角色衣服

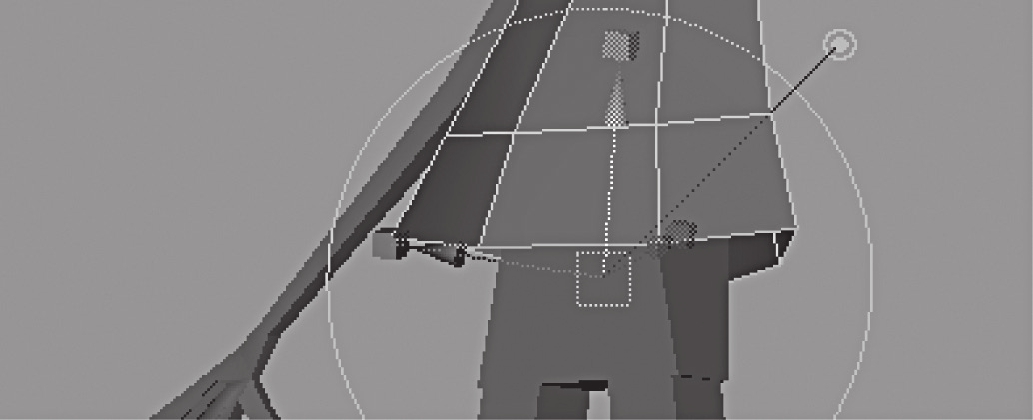

单击右键选择Edge（边），进入模型的边选择状态，选择衣服边缘的边，然后执行“Edit Polygons＞Extrude Edge”命令（见图11-69）。

图11-69 拉伸衣服边缘的边

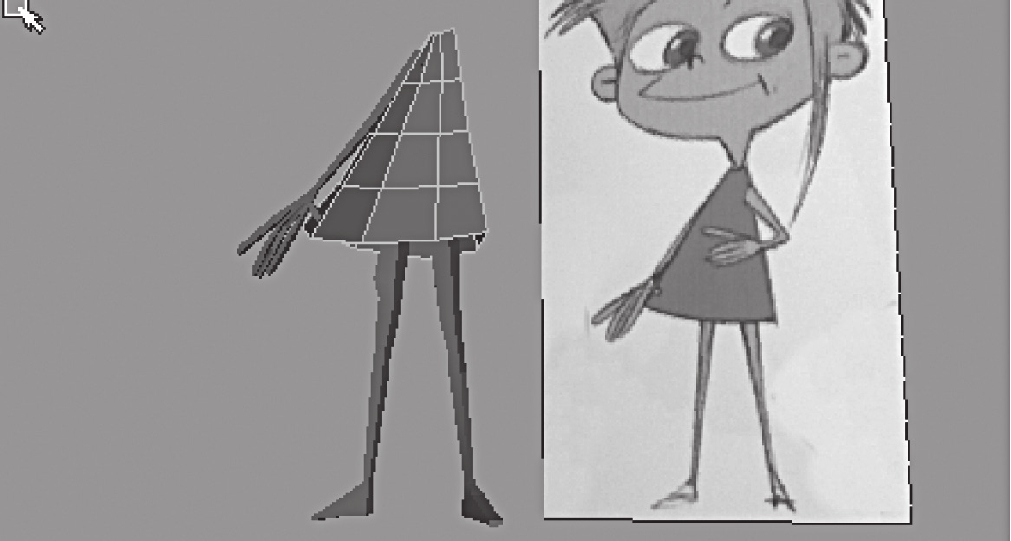

多次拉伸边，然后调整顶点位置，得到衣服的模型（见图11-70）。

图11-70 角色衣服模型

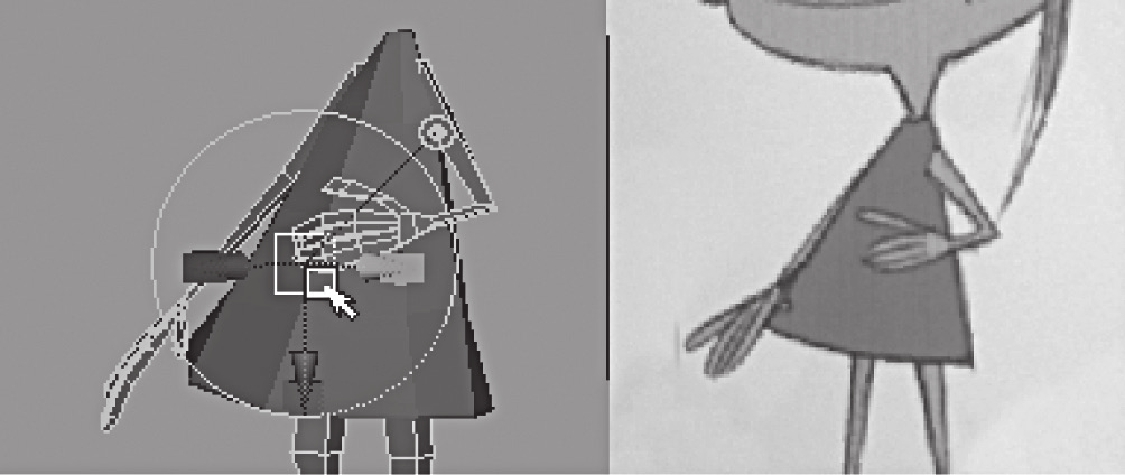

选择左肩膀的面，选择“Edit Mesh＞Extrude”命令，进行多次拉伸，并单击右键选择Vertex，使用移动工具移动各顶点，将顶点调整到相应位置，得到左手臂的模型（如图11-71所示）。

图11-71 拉伸得到左手臂造型

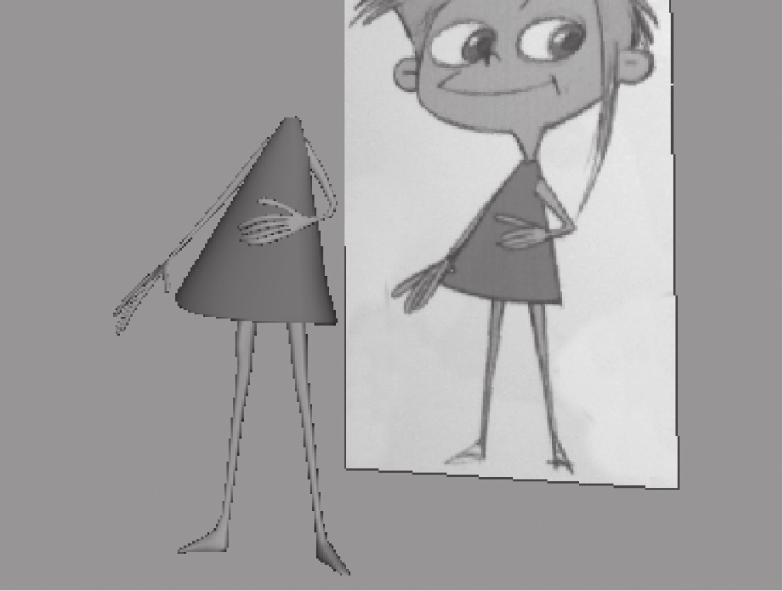

选择模型，并选择“Polygons＞Smooth”，查看光滑后的身体部分模型（见图11-72）。

图11-72 光滑后的身体部分模型

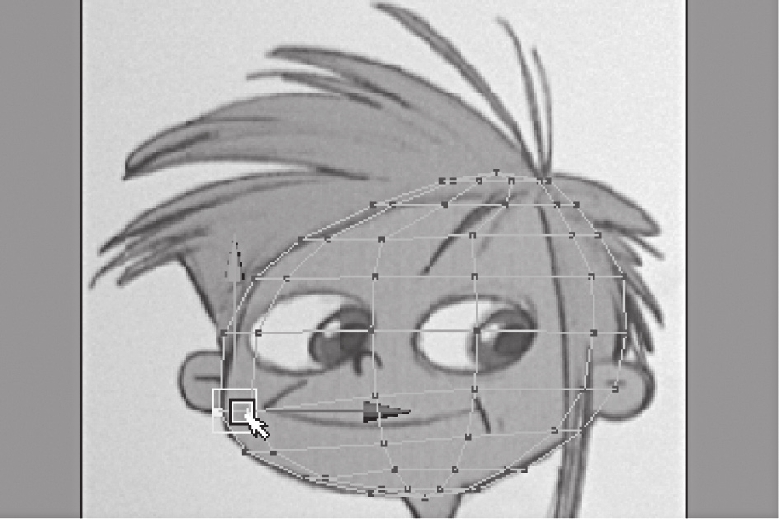

用同样的方法，选择菜单中的“Create＞Polygon Primitives＞Sphere”命令，或点击工具架的图标创建圆球体。调节顶点并使之对齐Front视窗的参考图片，要让其符合头部的拓扑结构（见图11-73）。

图11-73 创建头部形体

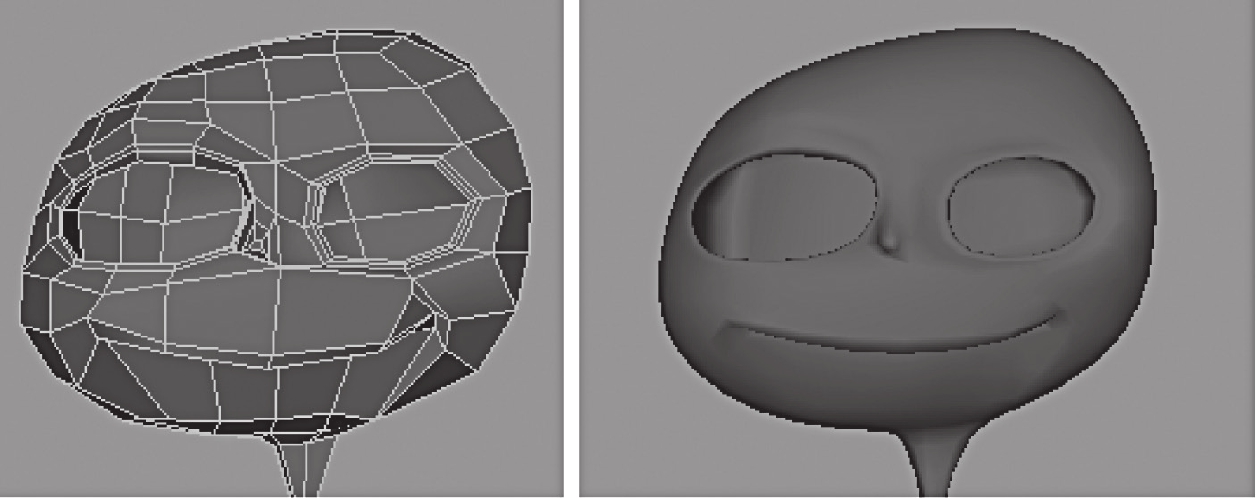

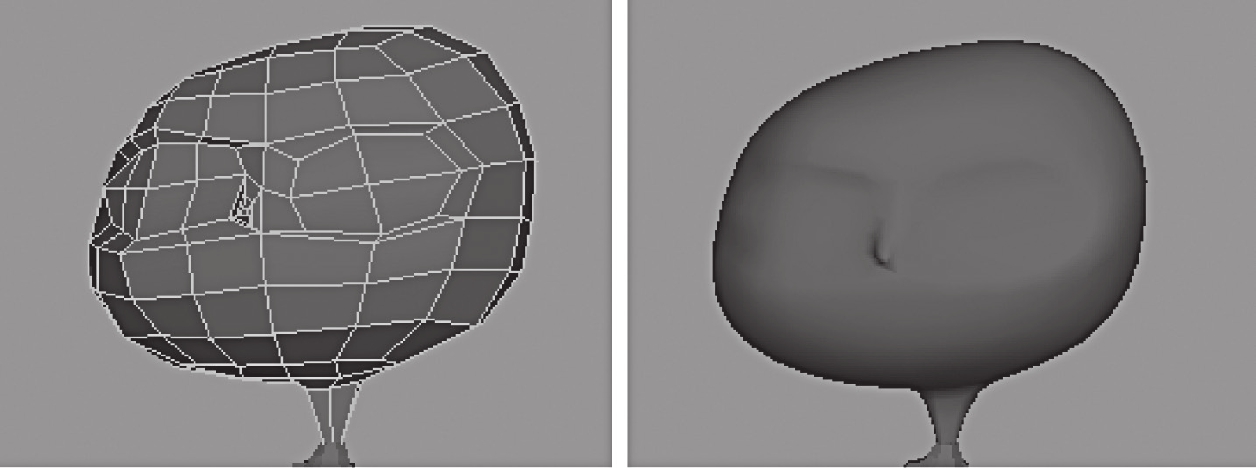

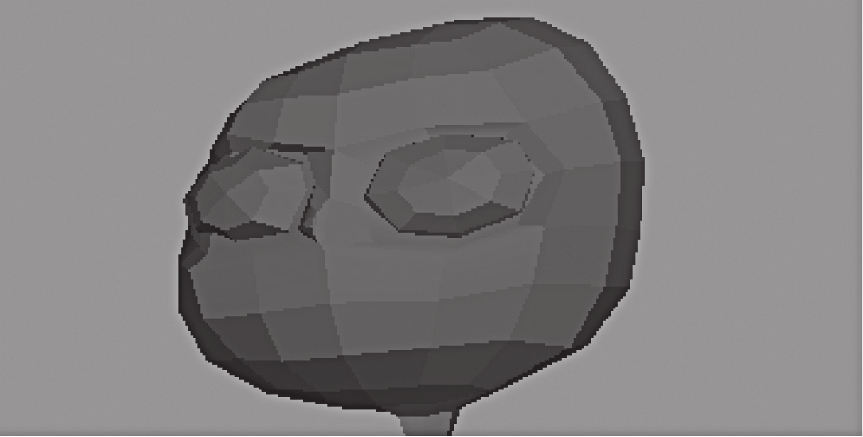

选择“Edit Polygons＞Split Polygons Tool”命令，或点击工具架的图标，对眼部拓扑结构线进行细分，并调整顶点的位置；选择“Polygons＞Smooth”，比较光滑前后的头部模型（见图11-74）。

图11-74 光滑前后的头部模型

创建眼球，选择菜单中的“Creat＞Polygon Primitives＞Sphere”命令，或点击工具架的图标创建圆球体。调节顶点并使之对齐Front视窗的参考图片，要让其符合眼球的拓扑结构（见图11-75）。

图11-75 创建眼球

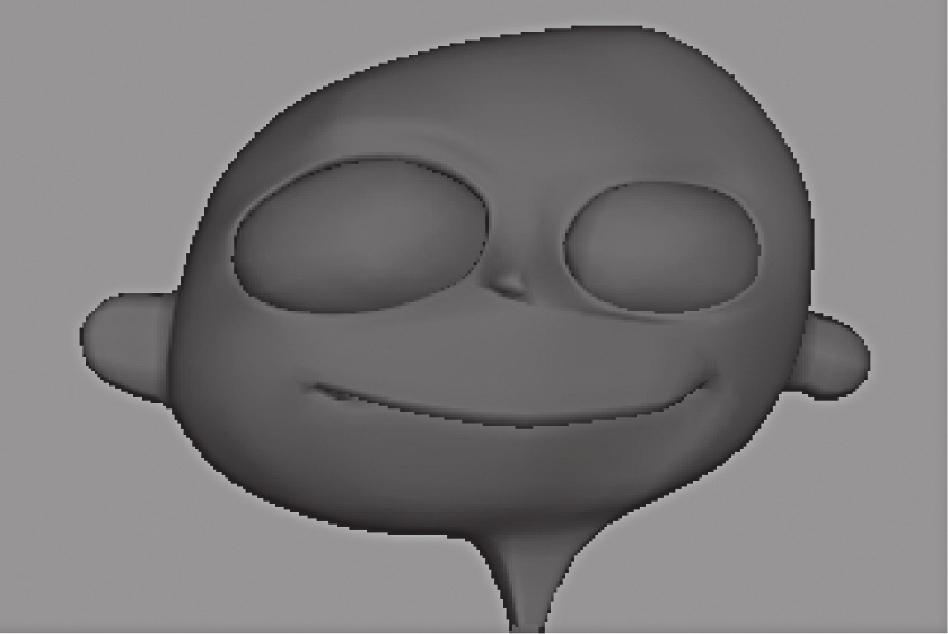

继续使用“Edit Polygons＞Split Polygons Tool”命令，或点击工具架的图标，对嘴部拓扑结构线进行切割，并选择嘴巴边缘的边，执行“Edit Polygons＞Extrude Edge”命令，调整顶点到合适的位置后，选择“Polygons＞Smooth”，比较光滑前后的嘴部模型（见图11-76）。
