本节详细地讲解了用Polygons（多边形）命令快速准确地做出模型的实例。将运用Polygons（多边形）建模的基本命令与实践结合，并通过对本节深入的学习，能够熟练掌握工业模型建造的高级技术。

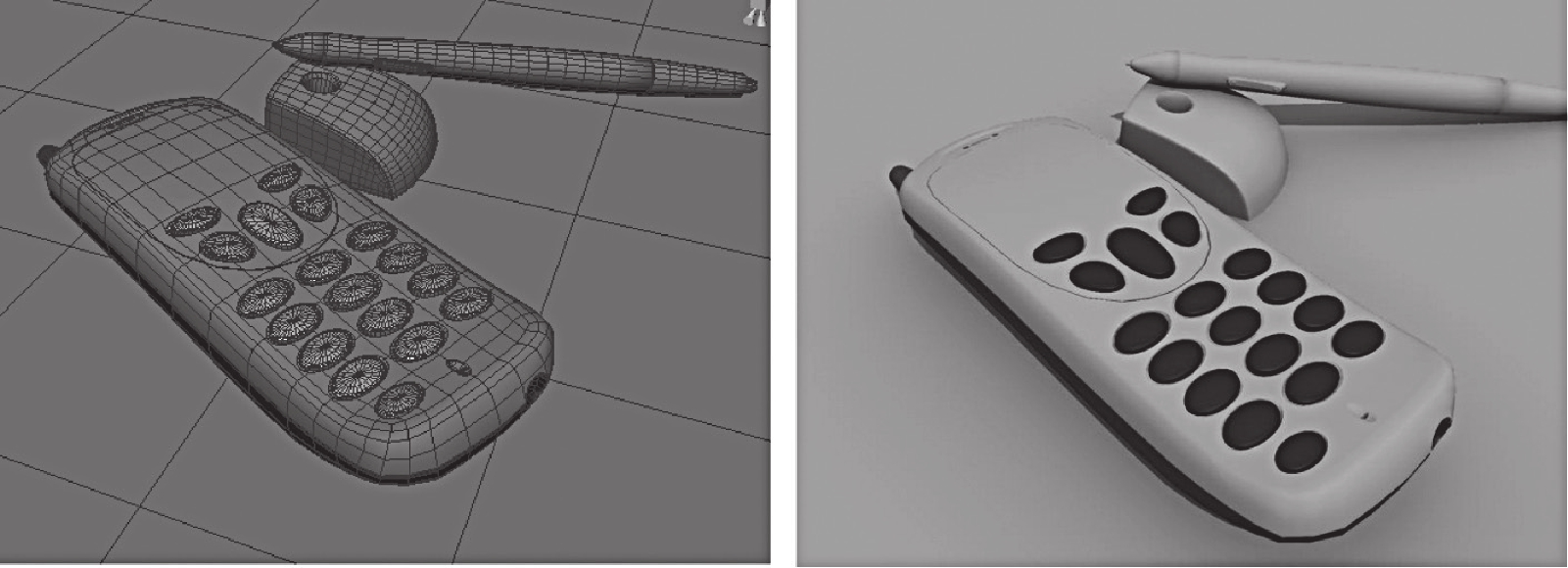

在本节手机建模实例中，从基础命令着手，采用简单的方法，抛开了更多繁琐的工具命令，制作思路非常清晰。认真学习本章后，使用它可以制作各类机械模型。

在进行工业产品模型建造之前，要首先分析考虑模型的大致外形，仔细观察产品的拓扑结构，掌握模型的基本构造。要了解模型的分面情况，在进行建模的时候模型的拓扑结构一定要符合产品本身的结构走向，这样制作出的模型才会有更合理的结构、更逼真的效果。

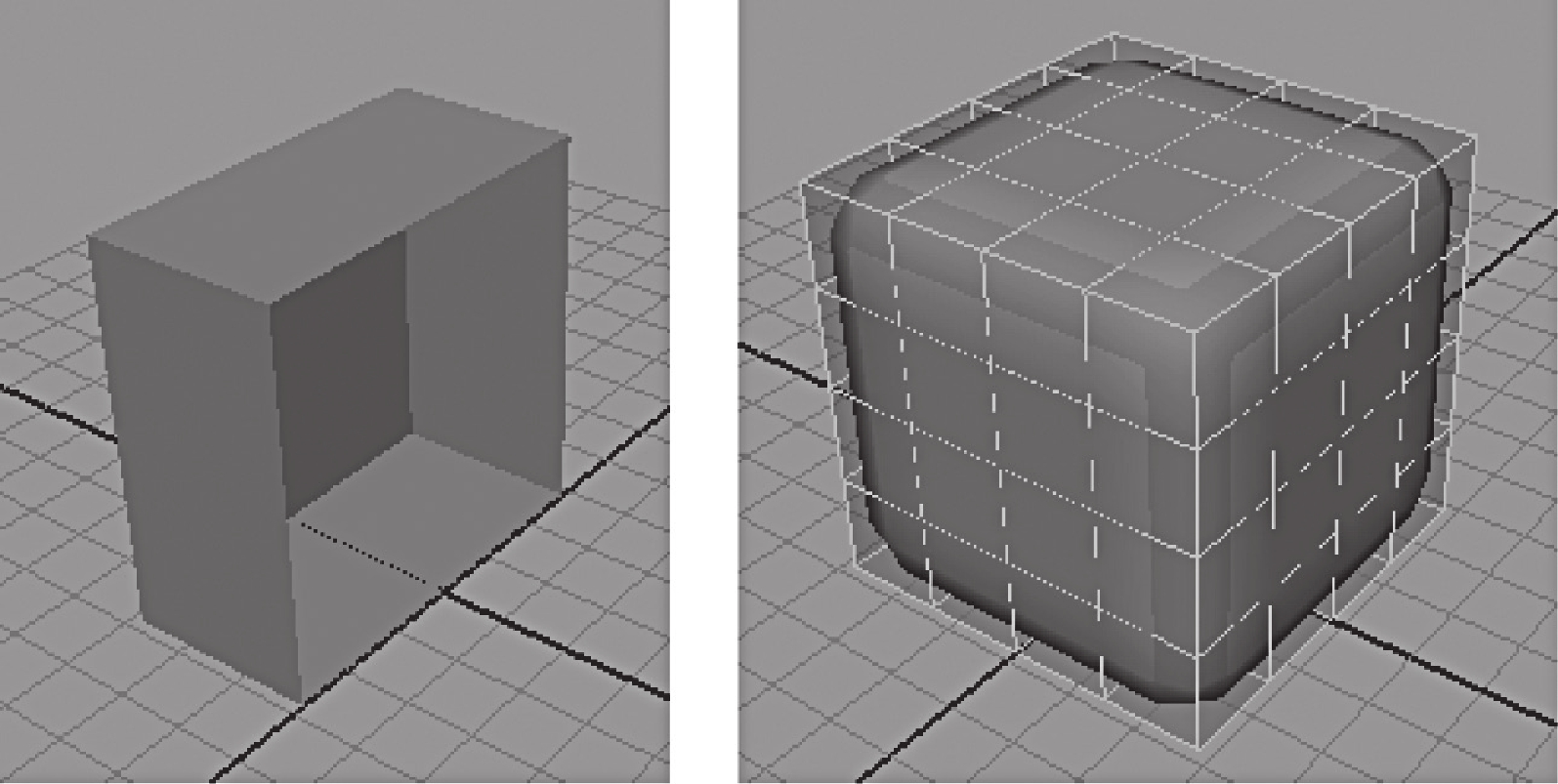

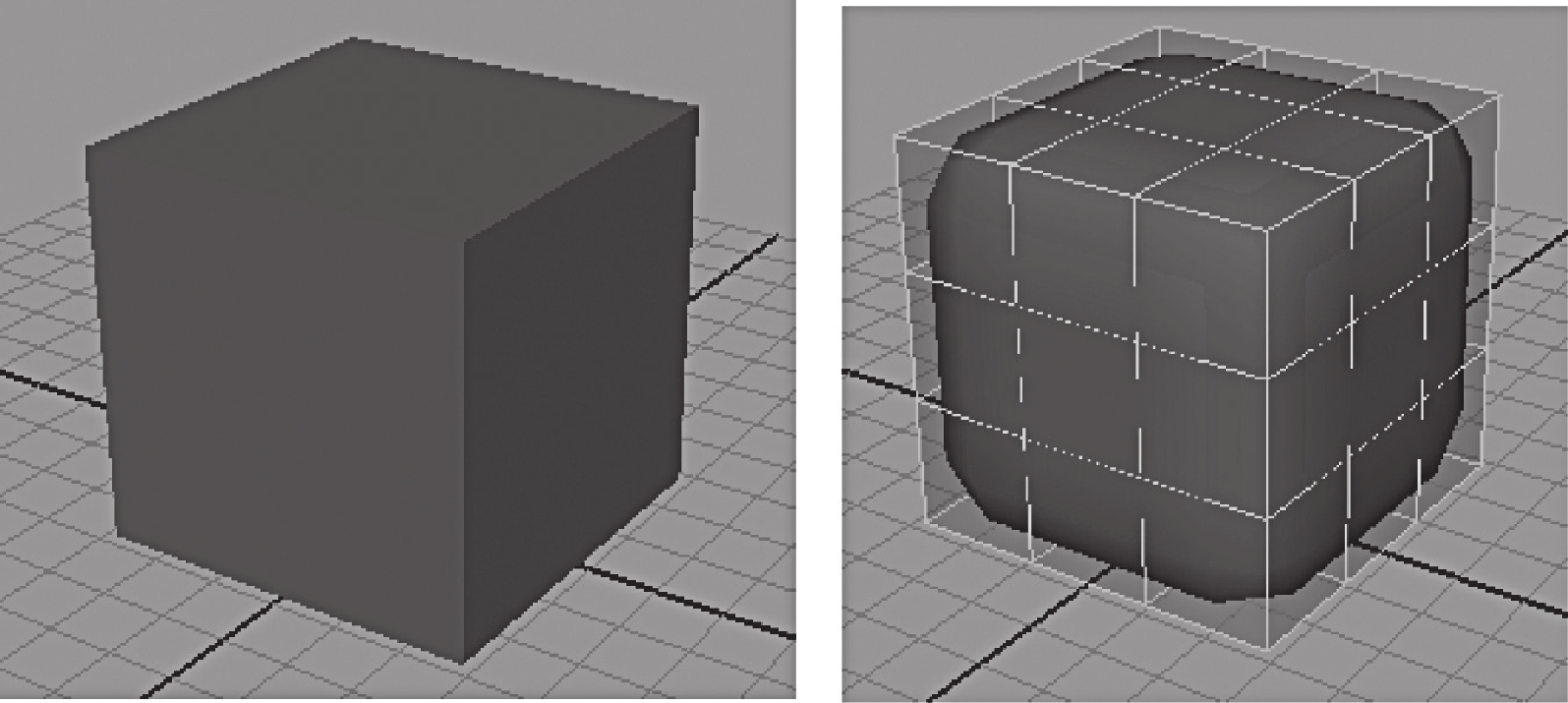

选择要进行细分代理的多边形物体，使用“Polygons＞Subdiv Proxy”命令，图11-11所示，是正方体进行细分代理前后的模型对照。

图11-11 正方体进行细分代理前后的模型对照

在建工业产品模型的时候，针对对称的模型，通常是先根据对称轴建造模型的一半，再对模型进行镜像操作得到另外一半。在执行“Polygons＞Subdiv Proxy”操作时，可以选择模型的一半后，进行Subdiv Proxy镜像参数设置得到整体的模型。图11-12是正方体的一半进行细分代理前后的模型对照。

图11-12 正方体的一半进行细分代理前后的模型对照

提示：

在默认情况下，多边形细分代理是不做镜像操作的，只有对Subdiv Proxy参数进行调整时才能进行细分代理的镜像操作。

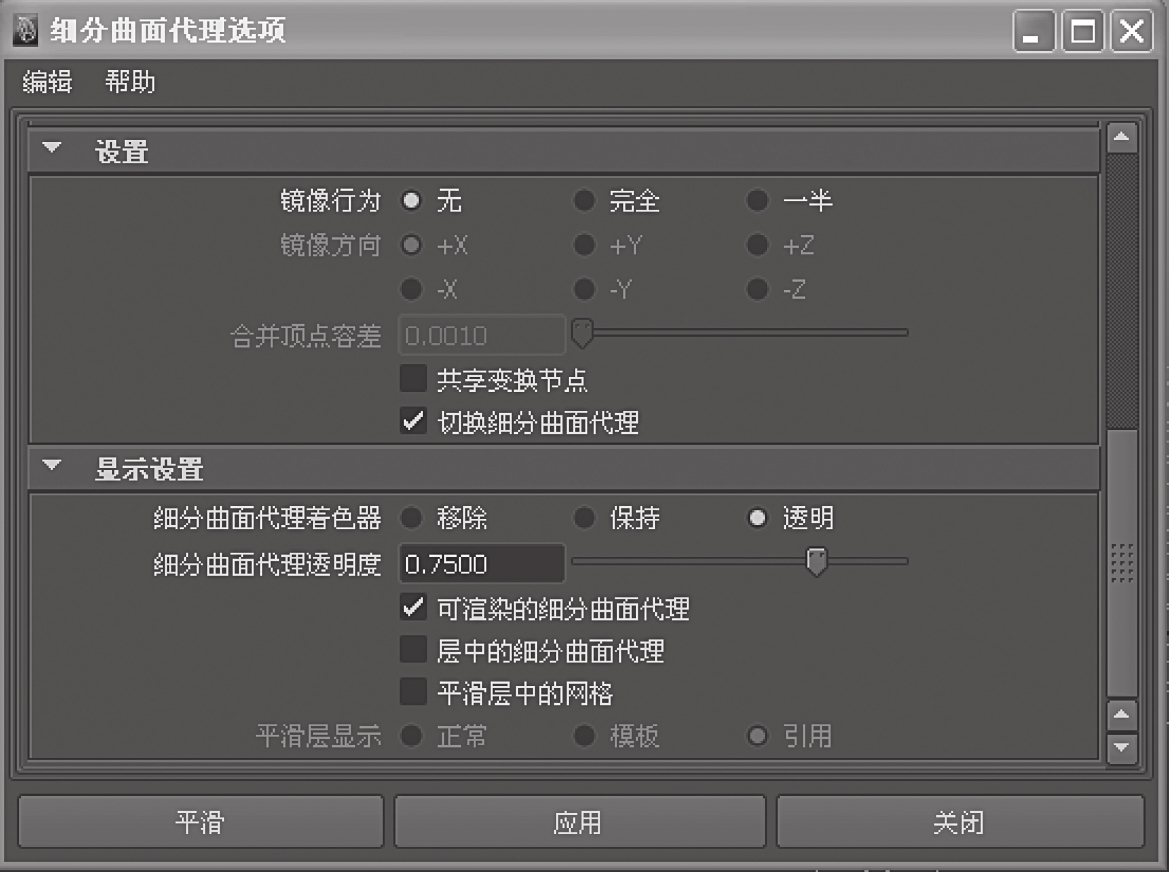

选择“Polygons＞Subdiv Proxy”打开Subdiv Proxy（细分代理）选项窗口，它共分为Setup和Dispiay setting两部分（见图11-13），可以对Subdiv Proxy各系统参数进行设置。

图11-13 Subdiv Proxy（细分代理）参数设置窗口

Mirror Behavior（镜像）有三个选项供选择：None，不做任何镜像处理；Full，依据选择的轴向进行镜像处理；Half，进行镜像翻转并光滑后的模型。

None选项为系统默认设置，此选项不会对细分代理的模型进行镜向操作。

Full选项被激活后，Mirror Direction选项被打开，可以选择镜像操作的轴向，系统会依据选择的轴向进行镜像操作。

Half选项被激活后，Mirror Direction选项也会被打开，选择镜像翻转操作的轴向，系统会依据选择的轴向进行镜像翻转操作。图11-14是三种选项的结果比较。

图11-14 None、Full、Half选项的结果比较

Mirror Direction（镜像轴向）：用来设置镜像操作的轴方向，方向分为：+X、+Y、+Z、-X、-Y、-Z。

Merge Vertex Tolerance（合并顶点）：用来设置镜像操作后的左右模型顶点间距离合并值。值越大、合并顶点的距离越大；值越小，合并顶点的距离越小。

Display Settings（显示设置）：可以设置多边形模型光滑代理后原先多边形的显示方式，分为Remove、Keep、Transparent三种选择方式。

选中Remove，原多边形以线框方式进行显示；选中Keep，保持原显示方式不变；选中Transparent，以半透明方式进行显示，图11-15是三种显示方式的比较。

图11-15 三种显示方式的比较

现在开始进行模型建造。首先使用视图菜单“View＞Camera Attribute Editor…”命令创建视图平面。设置好各视图的参考图片。

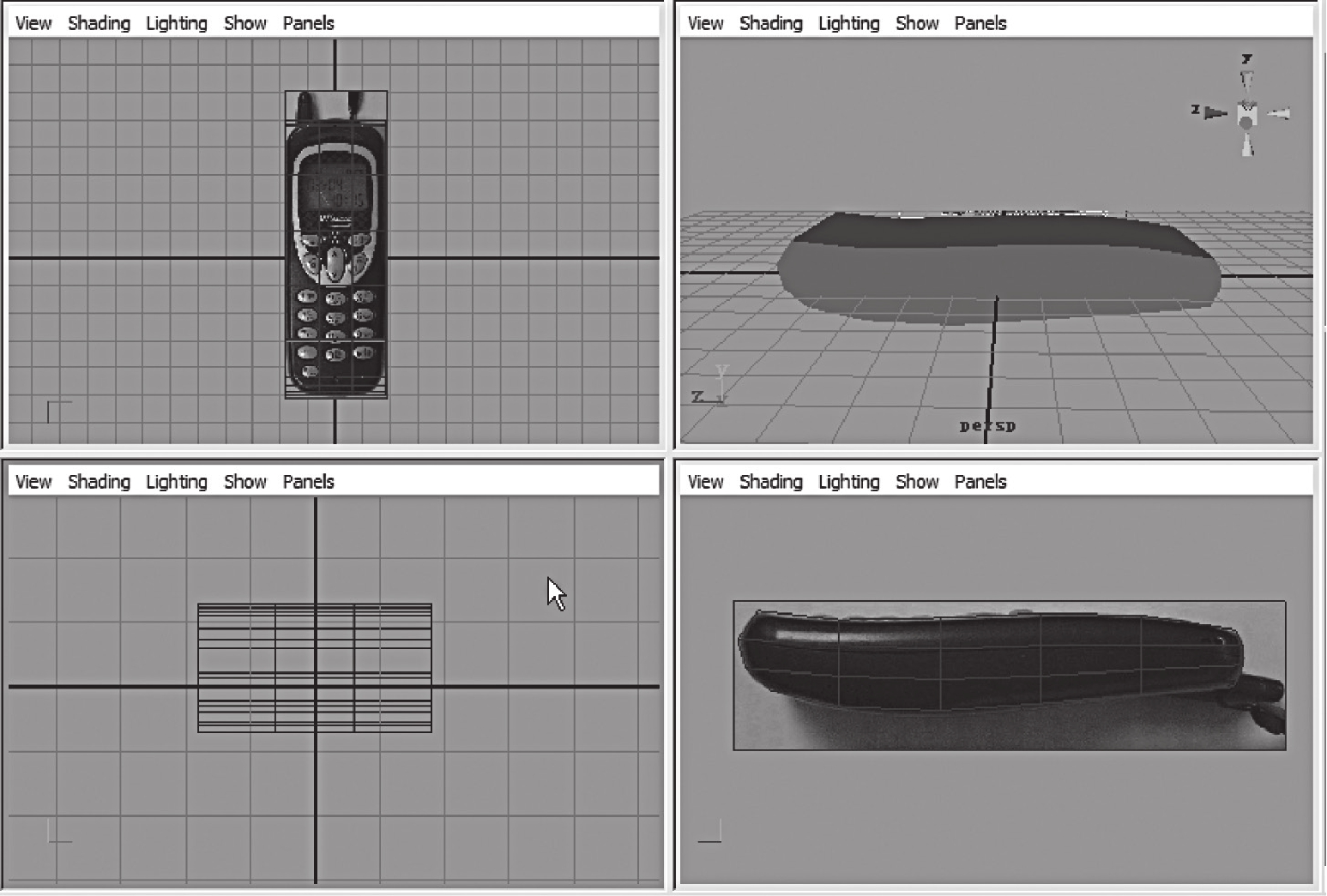

（1）选择菜单中的“Create＞Polygon Primitives＞Cube”命令，或点击工具架的图标创建立方体。选择pCube1，单击右键选择Vertex（点），使用移动工具移动各顶点，将顶点调整到与Side视窗的参考图片对齐的位置（见图11-16）。

图11-16 使顶点在Side视窗中对齐

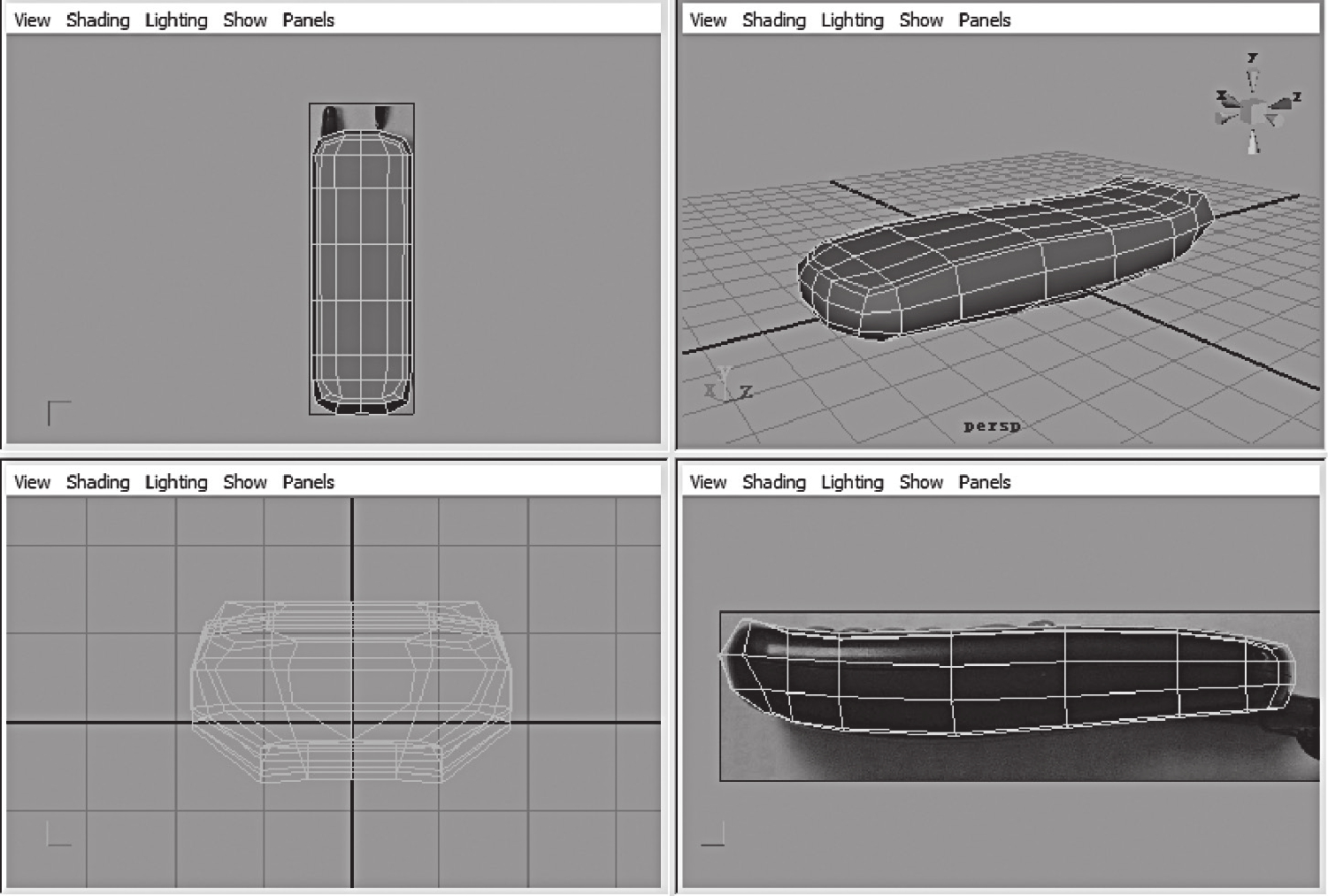

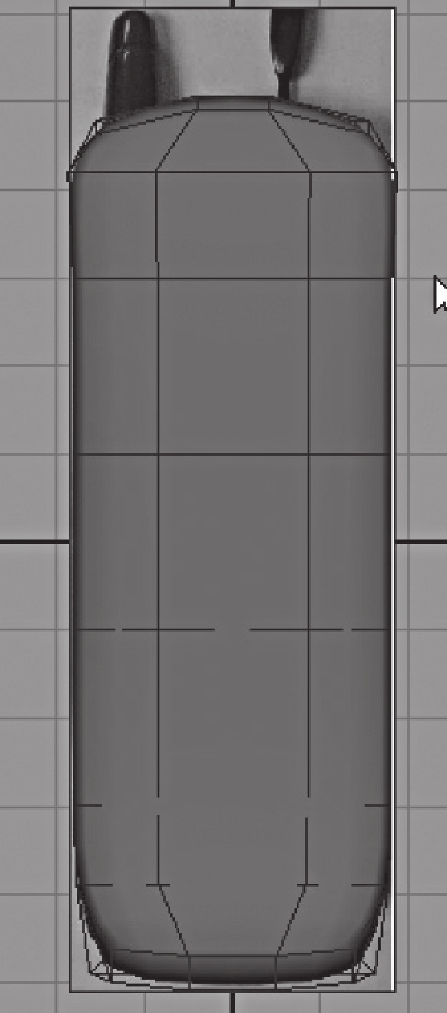

（2）选择多边形模型，选择“Polygons＞Subdiv Proxy”，对多边形进行光滑代理显示，选择pCubeShape1，单击右键选择Vertex（点），使用移动工具移动各顶点，将顶点调整与到与Top视窗的参考图片对齐的位置（见图11-17）。

图11-17 将pCubeShape1的顶点与Top视窗参考图对齐

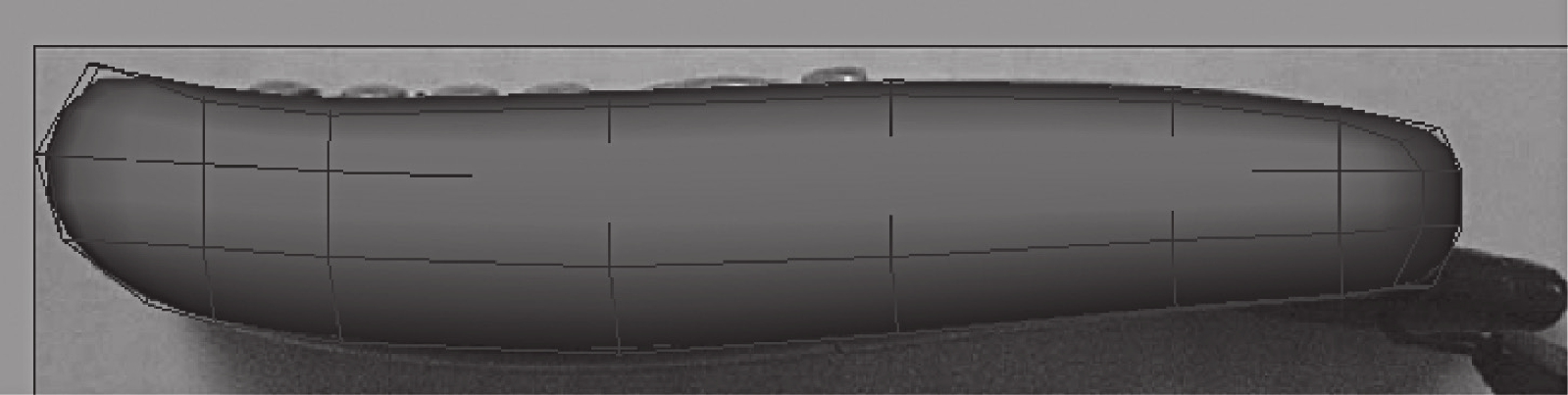

（3）选择pCubeShape1，单击右键选择Vertex，使用移动工具移动各顶点，将顶点分别调整到与Side和Front视窗的参考图片对齐的位置（见图11-18）。

图11-18 将pCubeShape1的顶点与Side视窗参考图准确对齐

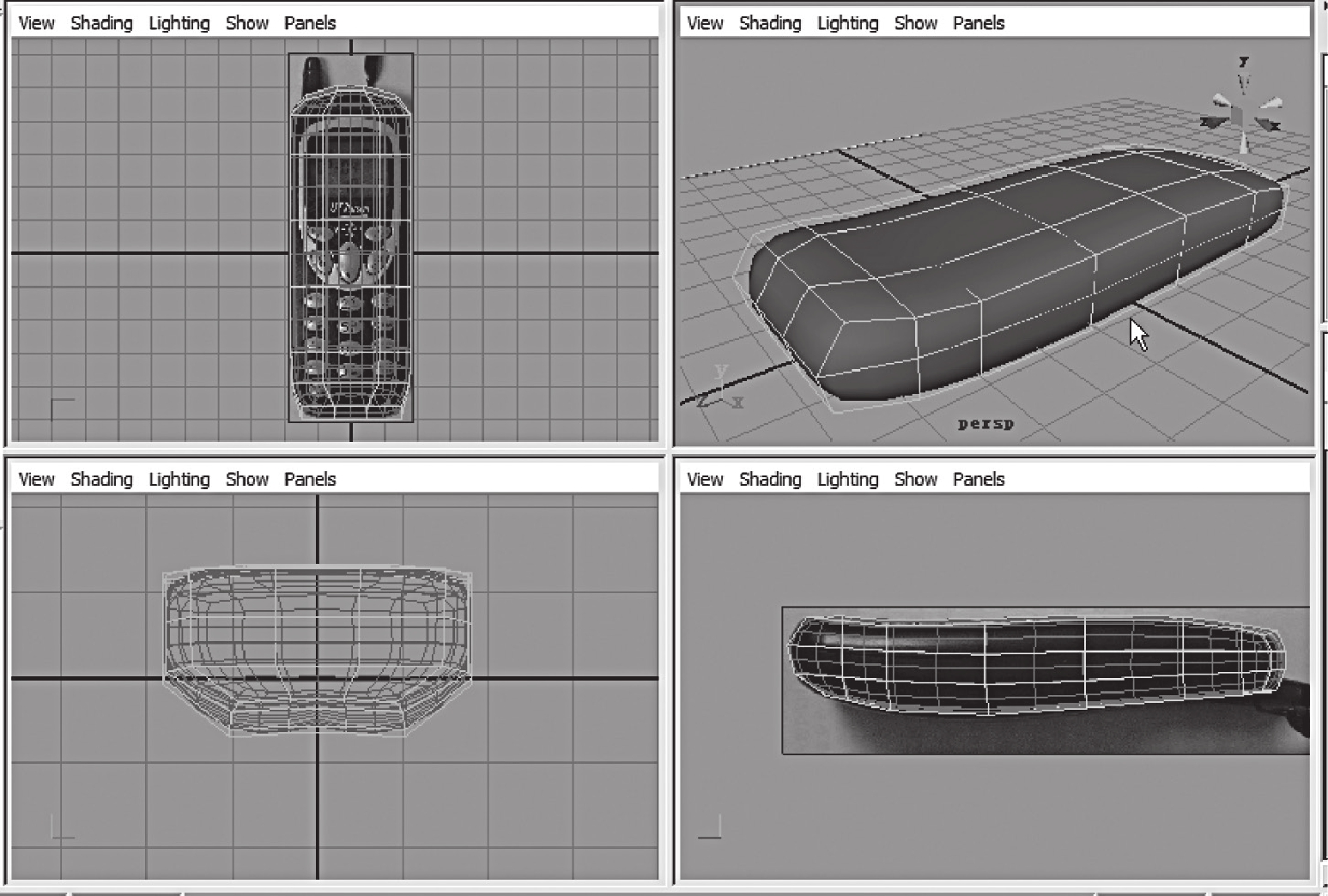

（4）在多次对齐顶点后，手机模型基本成型，为了保证模型的准确度，要尽可能做到顶点位置一一对应（见图11-19）。

图11-19 多次对齐顶点后的手机大体形状

为了保证模型的对称性，在进行对称模型建造的时候，常用的解决办法是先做出模型的一半，再通过“Polygons＞Subdiv Proxy”进行镜像操作复制得到另一半。

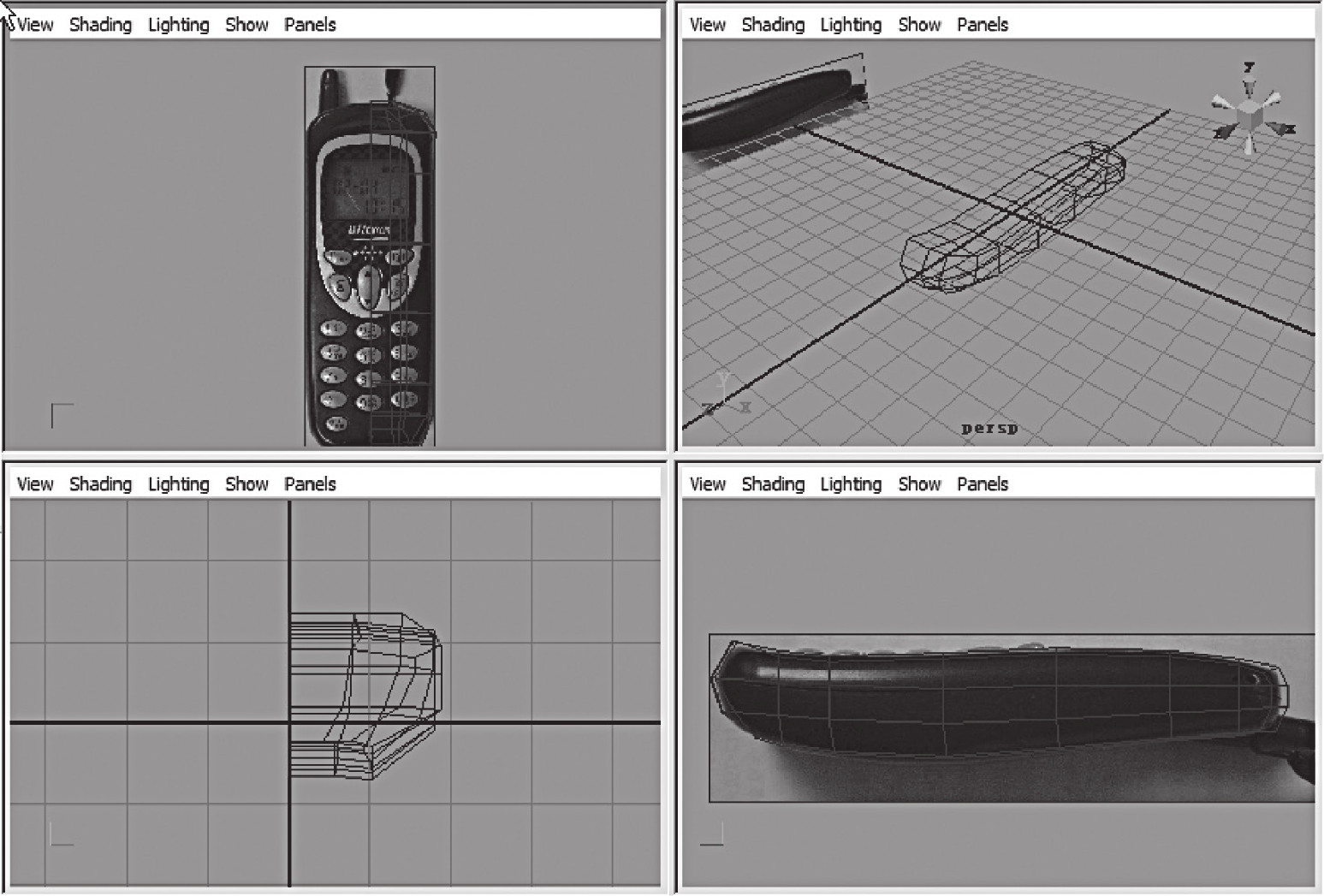

（5）单击右键选择Face（面），进入多边形的面选择状态，之后选择多边形左边的面，将其删除（见图11-20）。

图11-20 删除模型的左半部分

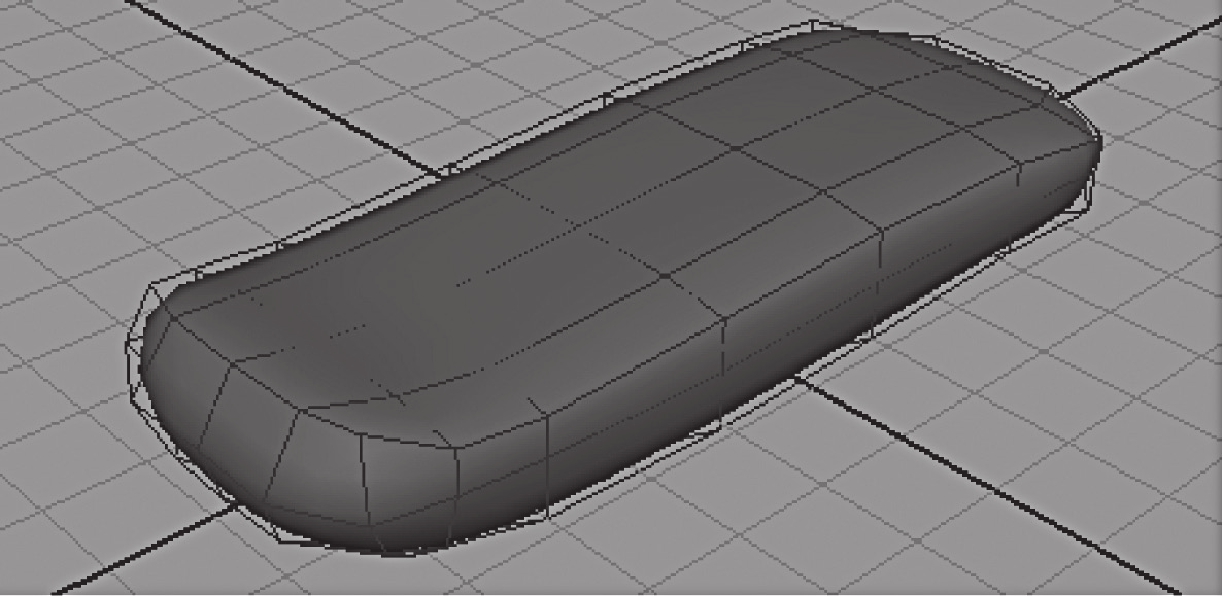

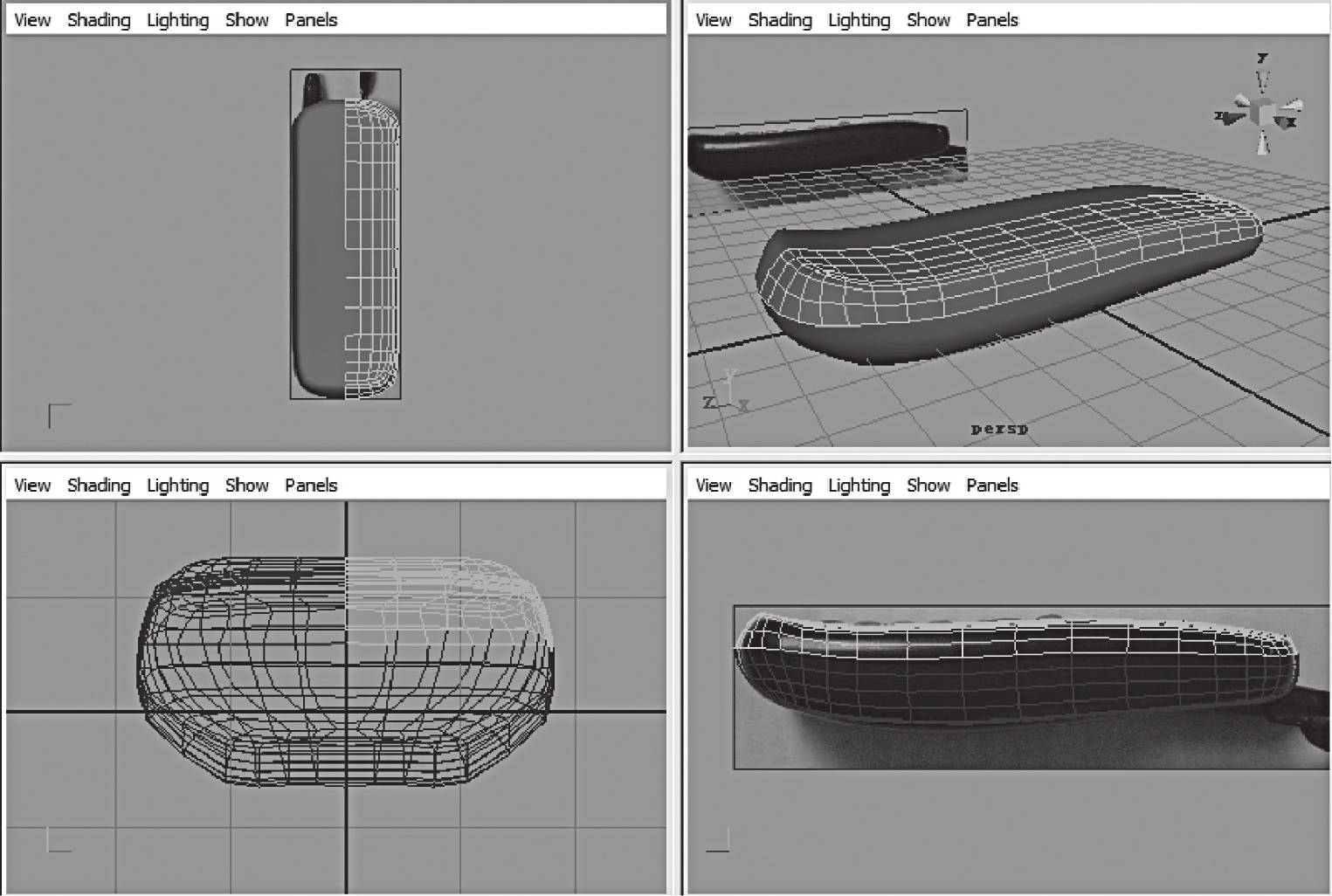

（6）选择“Polygons＞Subdiv Proxy”，打开Subdiv Proxy选项窗口，激活“Setup＞Mirror Behavior＞Full”选项，选择Mirror Direction轴向为-X方向，并且选择Display Settings方式为Remove（见图11-21）。

(www.chuimin.cn)

图11-21 细分代理后的模型

（7）选择“Edit Polygons＞Split Polygon Tool”，或者点击工具架的图标对手机模型进行细分处理，沿着手机模型顶面边缘进行环形分割得到更多的模型细节（见图11-22）。

图11-22 使用Split Polygon Tool工具切割边

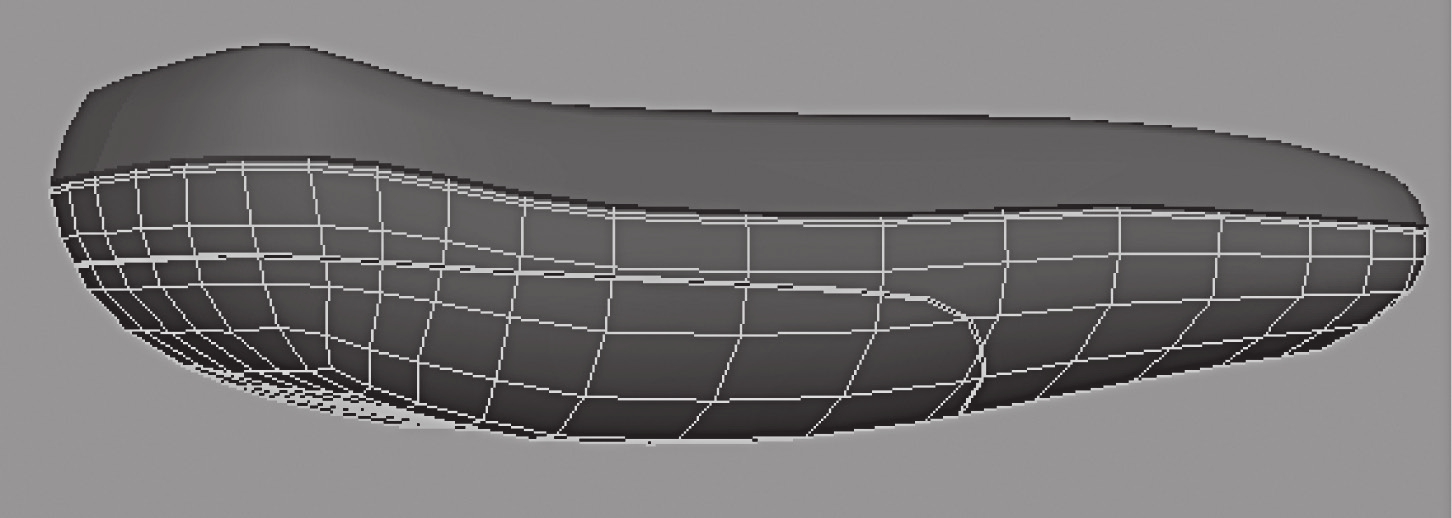

（8）单击右键选择Face，进入多边形的面选择状态，选择手机下部的面，执行“Edit Polygons＞Duplicate Face”，将下半部分面复制出来，并删除多余的面，得到手机的大体结构（见图11-23）。

图11-23 将手机上下部分切割开

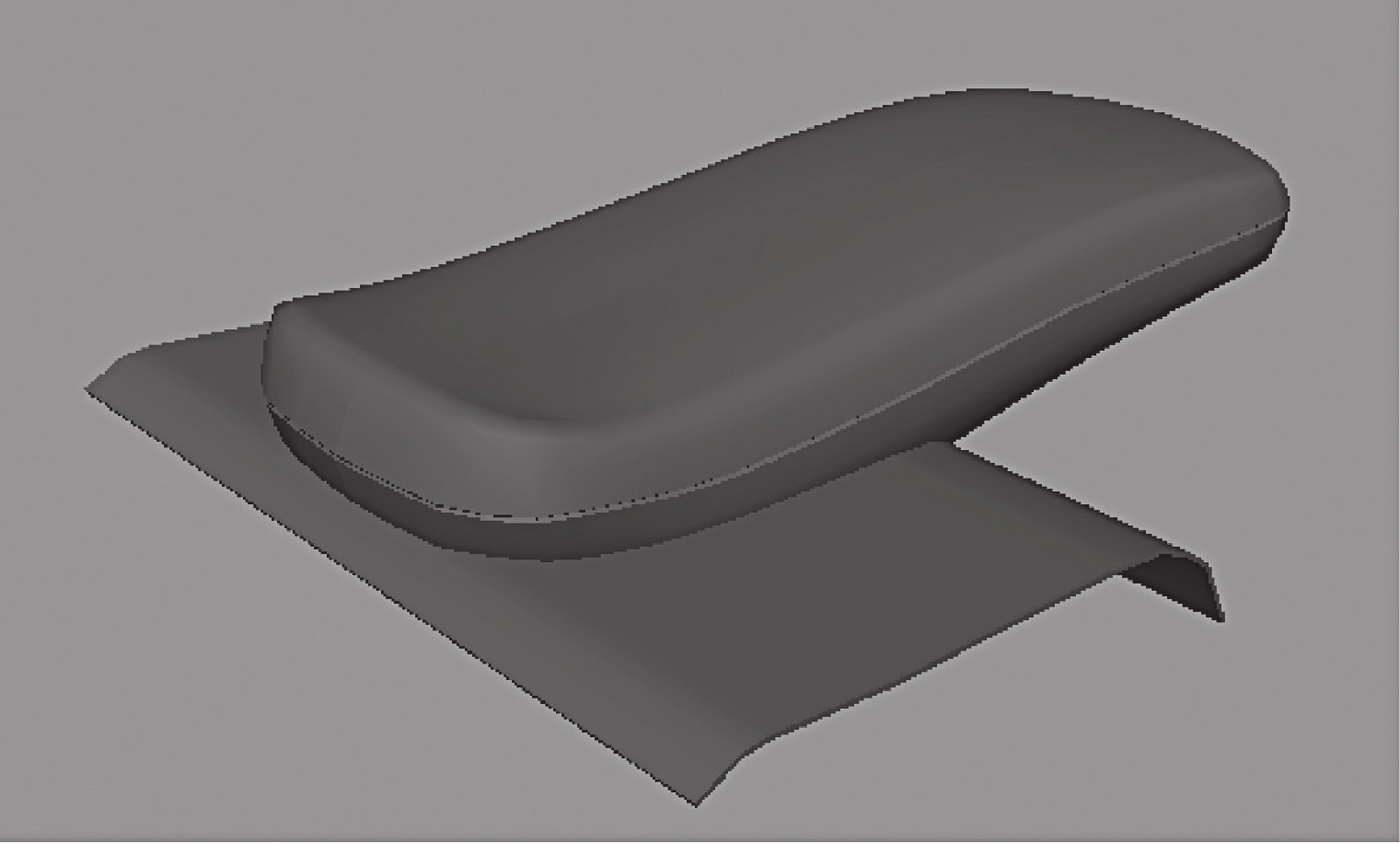

（9）先选择“Great＞CV Curve Tool”命令绘制曲线，再选择“Surfaces＞Extrude”命令拉伸得到要进行布尔运算的辅助多边形，参照Side视窗参考图将辅助多边形放置到合适位置（见图11-24）。

图11-24 进行布尔运算前的准备

（10）先选择手机模型，按住Shift键后选择布尔运算辅助多边形，执行“Polygons＞Booleans＞Difference（多边形＞布尔运算＞相减）”，单击右键选择Vertex，使用移动工具移动各顶点，并调整顶点数目及位置，使之符合手机的拓扑结构（见图11-25）。

图11-25 进行布尔运算后调整好顶点位置

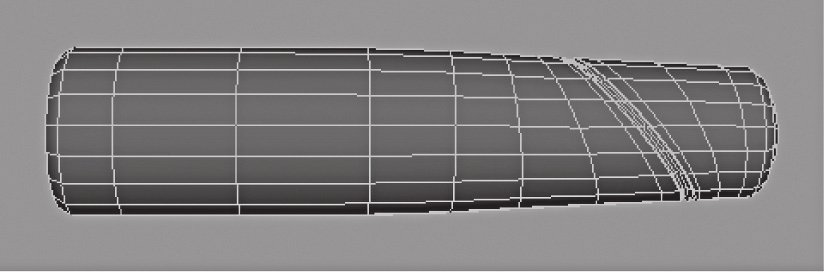

（11）选择菜单中的“Create＞Polygon Primitives＞Cylinder”命令，或点击工具架的图标创建立方体。选择pCylinder 1，单击右键选择Vertex，使用移动工具移动各顶点，调节顶点位置得到单独的手机天线形状（见图11-26）。

图11-26 制作手机天线

（12）参照Side视窗参考图，使用移动工具将天线放置到合适的位置（见图11-27）。

图11-27 放置手机天线到准确位置

（13）先选择手机模型，按住Shift键后选择手机天线，执行“Polygons＞Booleans＞Union”，单击右键选择Vertex，使用移动工具移动各顶点，并调整顶点数目及位置，使之符合手机的拓扑结构（见图11-28）。

图11-28 进行布尔运算后调整顶点得到的手机天线

（14）选择菜单中的“Create＞Polygon Primitives＞Sphere（创建＞多边形几何物体＞圆球体）”命令，或点击工具架的图标创建立方体。选择pSphere 1，单击右键选择Vertex，使用移动工具移动各顶点，调节顶点位置，复制出9个参照Top视窗的参考图并将其依次摆放到手机按键处（见图11-29）。

图11-29 摆放手机按键位置

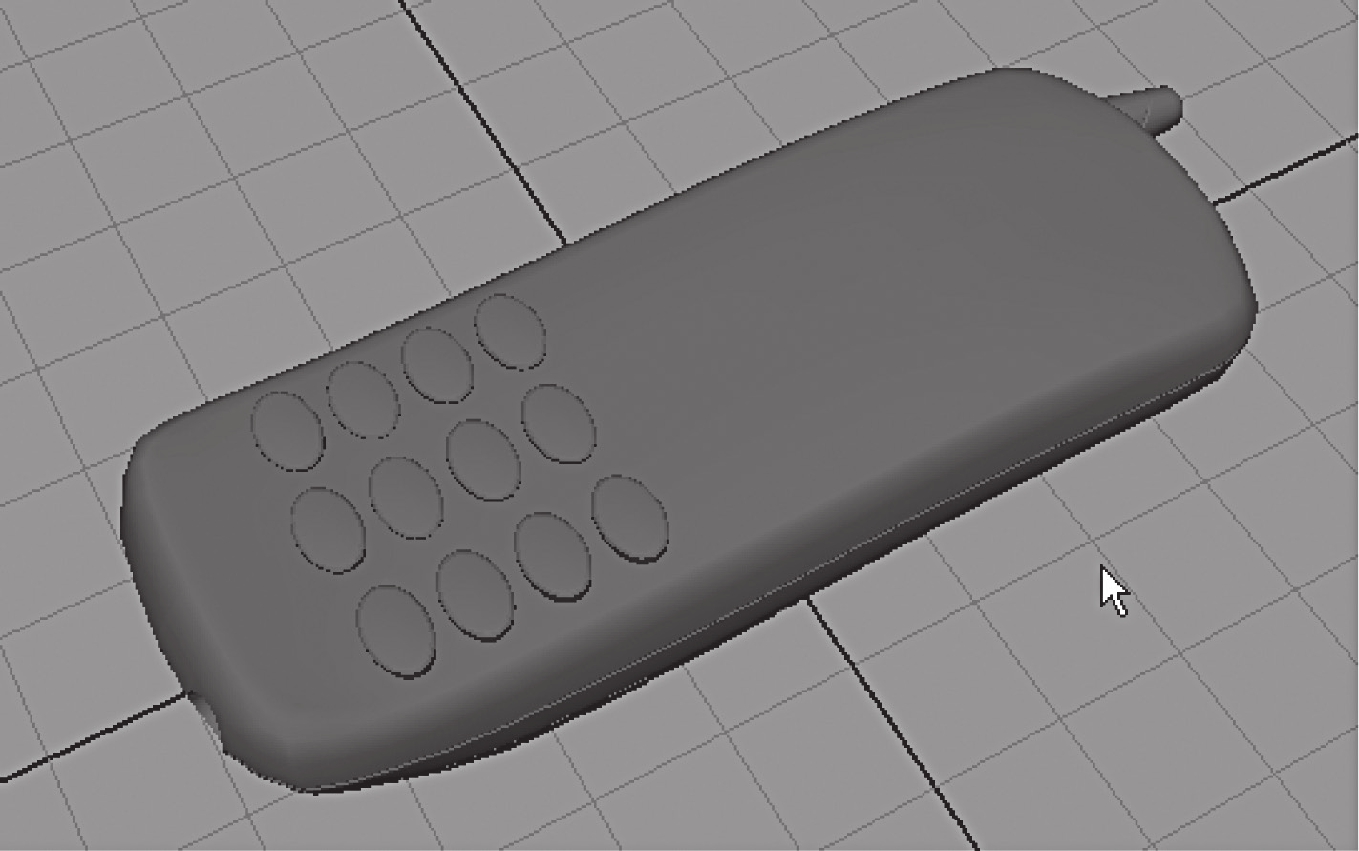

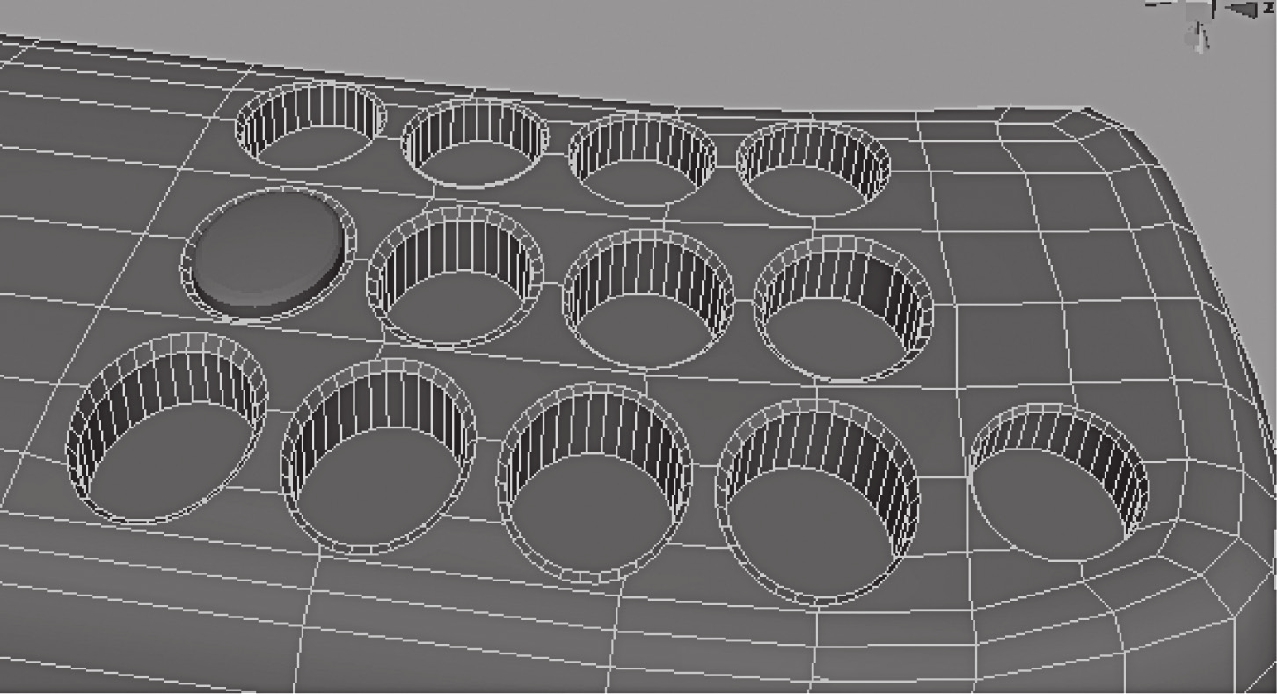

（15）选择全部手机按键，复制并稍加放大，进行布尔运算后得到按键的孔洞。先选择手机模型，按住Shift键后选择放大后的手机按键，执行“Polygons＞Booleans＞Difference（多边形＞布尔运算＞相减）”，单击右键选择Vertex，使用移动工具移动各顶点，并调整顶点位置，使之符合手机的拓扑结构（见图11-30）。

图11-30 制作手机按键的孔洞

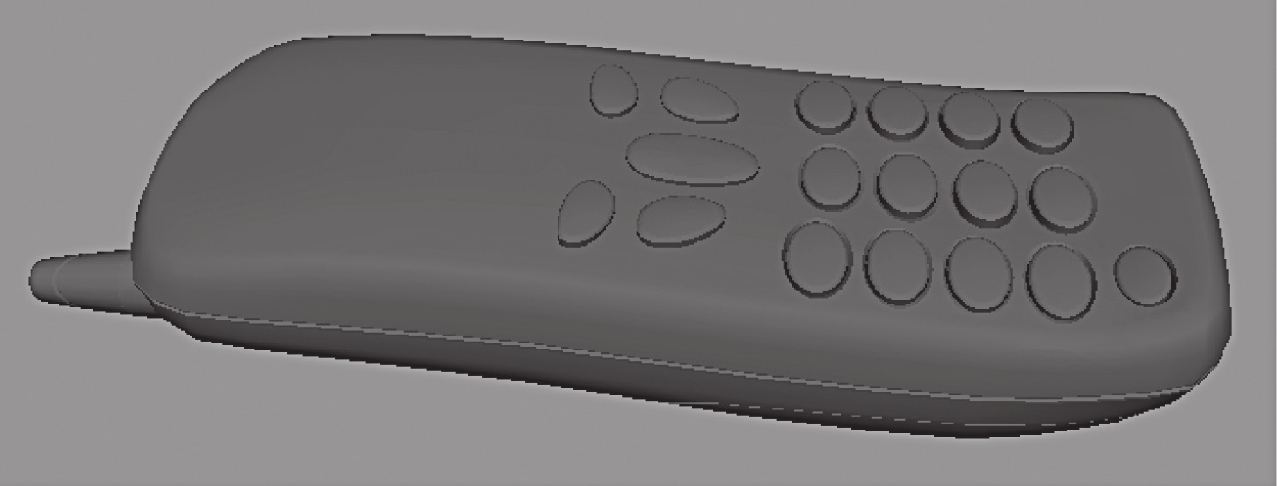

（16）用同样的方法，将其余的手机按键完成（见图11-31）。

图11-31 完成全部的按键

（17）选择菜单中的“Create＞Polygon Primitives＞Cylinder（创建＞多边形几何物体＞圆柱体）”命令，或点击工具架的图标创建立方体。选择圆柱体，单击右键选择Vertex，使用移动工具移动各顶点，参照Top视窗的参考图，调节顶点位置，得到和手机屏幕外轮廓一致的多边形（见图11-32）。
