三维动画基础:简单工业模型制作及视图对齐技巧
【摘要】：本章通过简单工业模型实例的制作，全面介绍Extrude（拉伸）命令的使用技巧，以及各摄像机的使用方法，帮助读者掌握视图对齐的要领。使用Extrude 命令，可以交互或直接在工作区进行拉伸处理。在视图菜单中选择摄像机属性编辑器命令，打开环境选项，分别为top、front、side设置图像平面并添加图片。图11-9 用挤出命令创建的壶身用同样的方法制作模型的其他部分，渲染效果见图11-10。图11-10 制作完成的模型拓扑结构图
本章通过简单工业模型实例的制作，全面介绍Extrude（拉伸）命令的使用技巧，以及各摄像机的使用方法，帮助读者掌握视图对齐的要领。[1]
在进行建模之前，先来认识“Edit Polygons（编辑多边形）＞Extrude（拉伸）”这一命令。使用Extrude 命令，可以交互或直接在工作区进行拉伸处理。
（1）选择多边形物体上要拉伸的边或者面。按鼠标右键从标记菜单中选择Edge（边）选项进入到物体边选择级。
提示：
如果要拉伸物体的所有边，则框选整个物体并高亮显示所有的边。如果要拉伸某些区域中的边，则按住Shift键或者按住Ctrl键后单击并选择这些边。
（2）选择“Edit Polygons＞Extrude”命令，会出现拉伸边操纵器（见图11-1）。
图11-1 拉伸边操纵手柄
可以使用操纵器来交互地拉伸面。操纵器的手柄的颜色对应X、Y和Z轴方向，视图的左下方标明了轴方向。还可以使用这个操纵器进行缩放、移动和旋转操作，并且改变它的枢轴，以及在全局模式和局部模式之间进行切换。
在默认情况下，当拉伸边时，边的连接是关闭的，得到的拉伸效果见图11-2。
图11-2 拉伸边的效果
如果需要在拉边的同时保持边的连接性，可以点击操纵器手柄的圆形图标
，这时，拉伸边的轴将会有所改变，图11-3为保持边的连接下得到的拉伸边效果。
图11-3 保持边的连接下得到的拉伸边效果

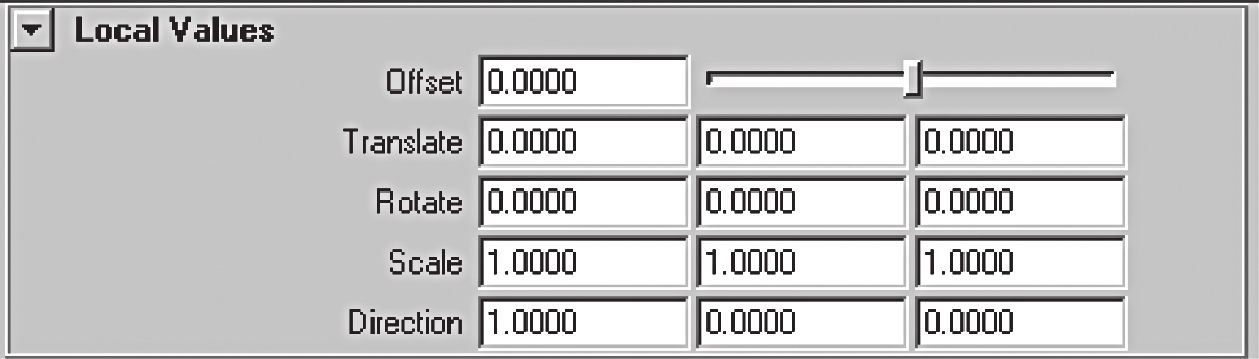

选择“Edit Polygons＞Extrude”打开选项窗口，其共分为三大部分，图11-4为进行Extrude选项设置的Local Values部分。
图11-4 Extrude 选项设置中的Local Values部分
Offset（偏移）：此选项能够使拉伸的面得到倒角效果，使提取的面产生修剪的效果，使复制的面产生均匀缩放的效果。
Translate（转换）：此选项可以在X、Y或Z轴方向上局部地移动拉伸或复制的面。数值表示拉伸或复制的面的局部移动距离。
Rotate（旋转）：此选项可以设置围绕X、Y或Z轴旋转的角度。
Scale（大小）：此选项可以设置围绕X、Y或Z轴的面的大小。
Direction（方向）：在此选项里输入数值可以设置X、Y或Z轴在局部轴中的位置。图11-5所示为Extrude 选项中Global Values部分的设置。
(www.chuimin.cn)
图11-5 Extrude选项中Global Values部分的设置
Translate（转换）：此选项可以设置沿着X、Y或Z轴移动的数值。
Rotate（旋转）：此选项可以设置围绕X、Y或Z轴局部旋转的角度。
Scale（大小）：此选项可以设置围绕X、Y或Z轴的面的大小。

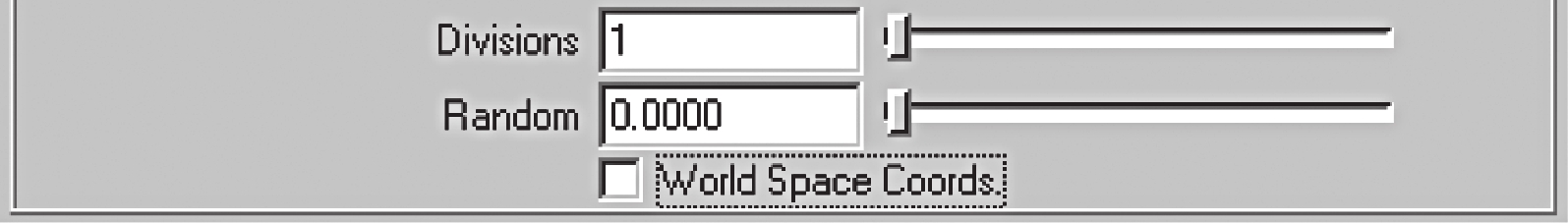

图11-6为Extrude选项中Other Values部分的设置：
图11-6 Extrude选项中Other Values部分的设置
Divisions（分割）：此选项只对Extrue Face选项和Extrue Edge选项起作用。通过设置数值来设置生成的中介面的多少。
Random（随机）：通过对此选项的参数进行设置，可以随机地拉伸面和边，或者通过使用从0到1之间的参数来随机地拉伸或复制面。
World Space Coords（全局坐标系统）：当使用Random（随机）选项时，可以打开World Space Coords选项使用全局坐标系统。

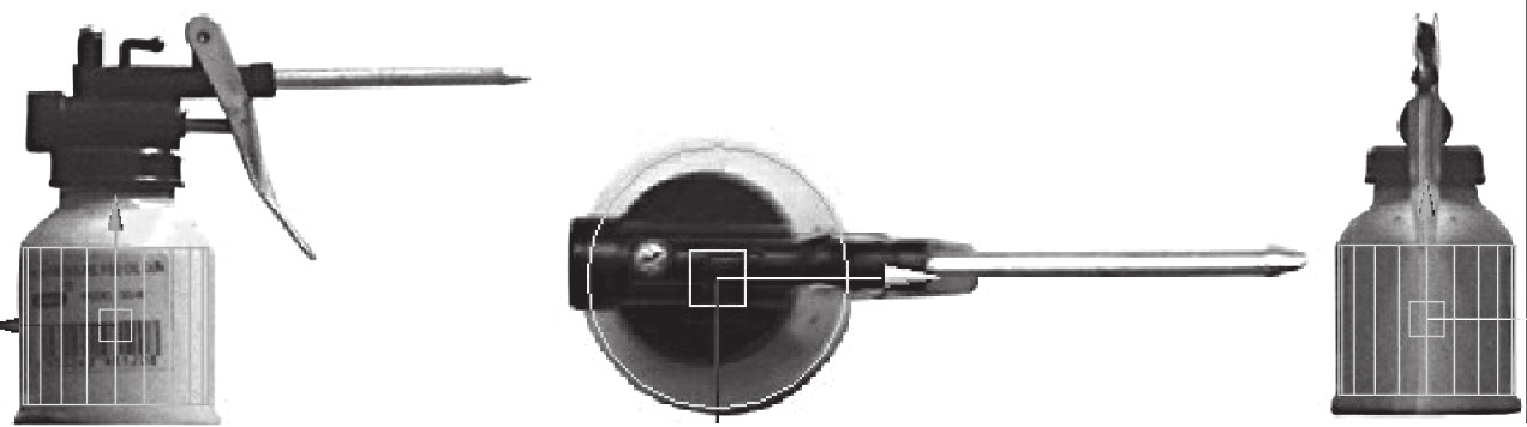

在视图菜单中选择摄像机属性编辑器命令，打开环境选项，分别为top、front、side设置图像平面并添加图片。创建一个正方形对齐视图参考图片，如图11-7所示。
图11-7 视图参考图对齐效果
从壶的主体部分开始制作模型，创建圆柱体，将通道属性栏圆柱体的顶面数设置为0，并分别对齐三个视图的参考图片（见图11-8）。
图11-8 创建壶的主体部分并对齐参考视图

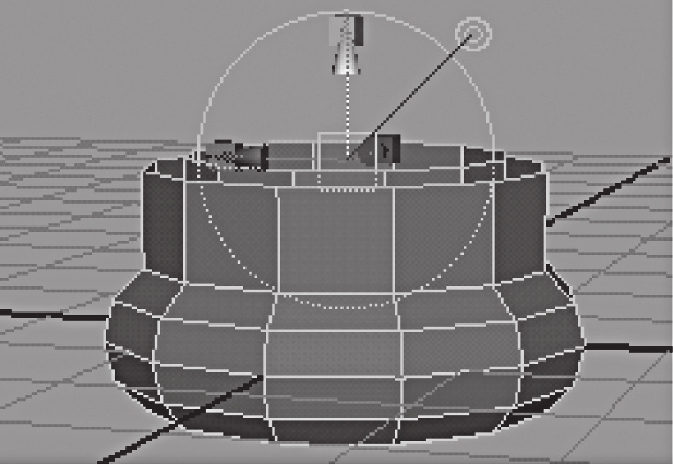

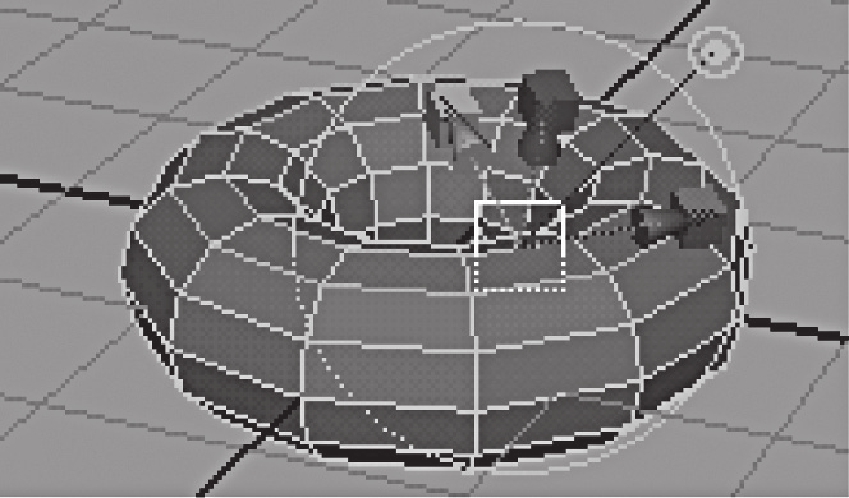

选择圆柱体顶面，执行“Edit Mesh＞Extrude”，或直接点选工具架
图标，弹出“面挤出”手柄，调整挤出面的位置（见图11-9）。
图11-9 用挤出命令创建的壶身
用同样的方法制作模型的其他部分，渲染效果见图11-10。
