（1）经过对美术设计图的分析不难看出，瞭望台的主体是由不同比例、略微变形的立方体组合而成的，因此可以以立方体为基本型开始建模（见图5-1）。

图5-1 参考图

（2）创建一个立方体对象，并调节比例，再复制出更多的立方体，通过“移动”“旋转”和“缩放”工具对其进行简单的调节，按照大的比例关系进行组合（见图5-2）。

图5-2 创建瞭望台大形

（3）选择所有立方体，按快捷键C将所有立方体转换为可编辑对象。

（1）创建一个立方体，调节比例和分段参数，效果见图5-3。

图5-3 创建制作气球的立方体

（2）按住Alt键，为立方体创建一个“细分曲面”生成器，并将“细分曲面”的“编辑器细分”和“渲染器细分”中的数值都改为“1”，效果见图5-4。

图5-4 细分立方体作为气球基本形

（3）按快捷键C转换“细分曲面”为可编辑对象，并重命名为“气球.1”。复制“气球.1”并重命名为“气球.2”，效果见图5-5。

图5-5 复制气球

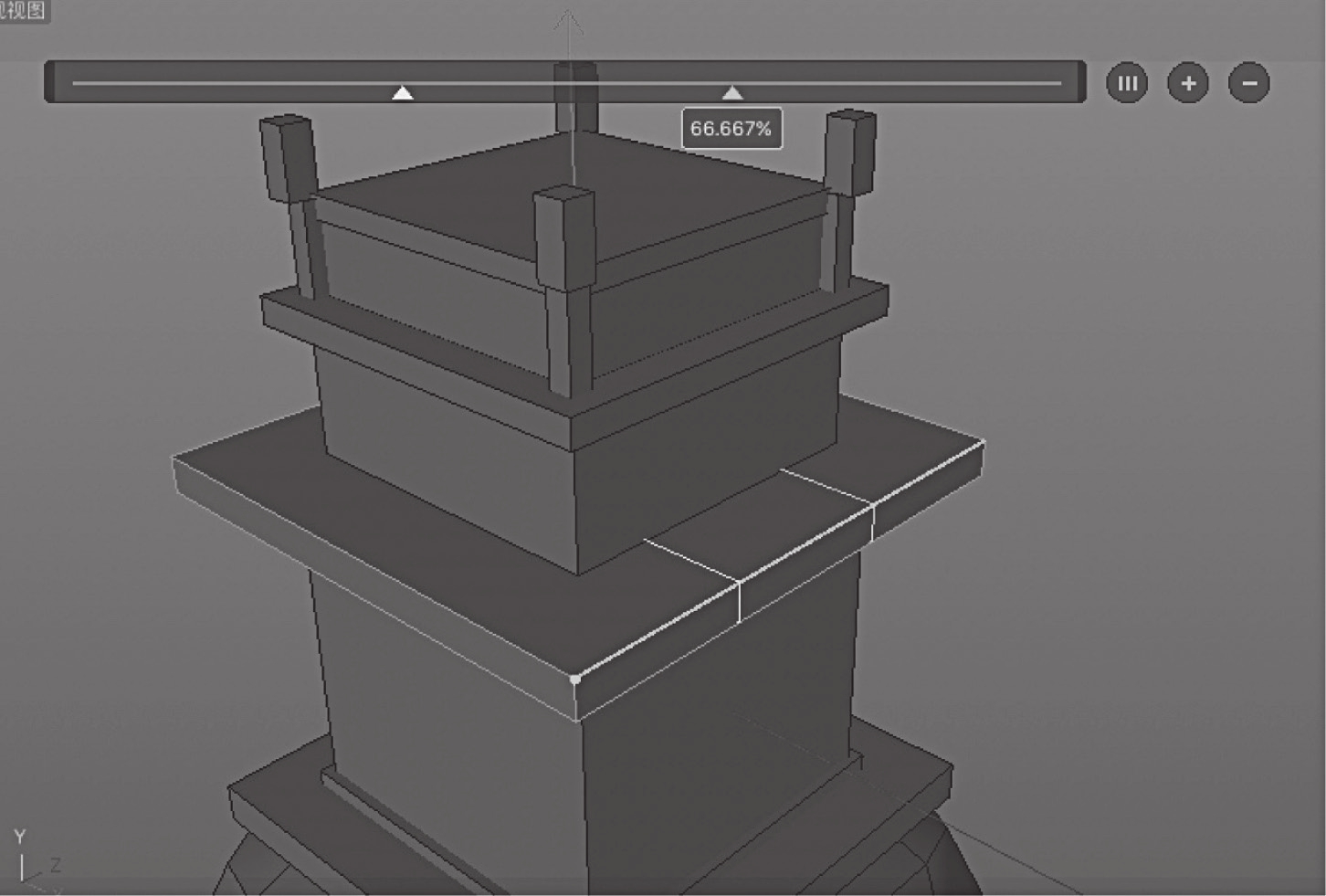

（1）选择中间平台，进入边模式，应用“循环/路径切割”增加分段（见图5-6）。

图5-6 循环/路径切割工具使用效果

（2）进入面模式，选择相应的面，使用“挤压”工具挤出，并调节比例（见图5-7）。

图5-7 挤出相应造型

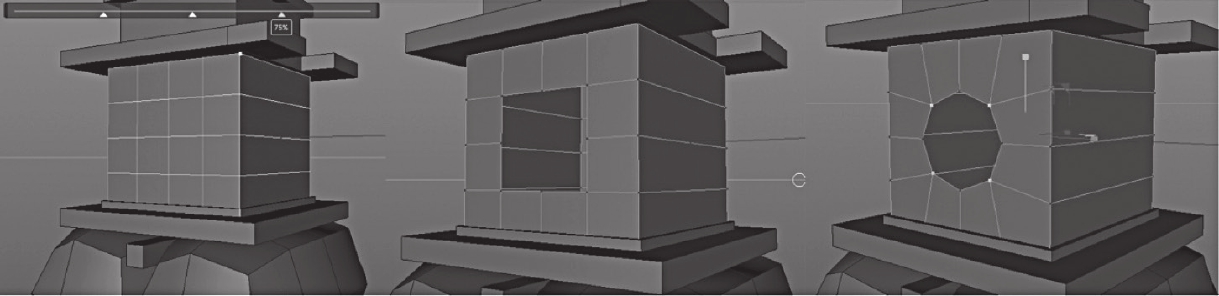

（3）为窗户开孔。先选择中间最大的立方体，进入边模式，使用“循环/路径切割”增加分段；再进入点模式，删除中间的点，这样就可以将中间的4个面一并删除；最后选择方孔的4个角向内缩放（见图5-8）。

图5-8 制作圆形窗户孔洞

（4）选择主体，打开“视窗单体独显”，使所选对象单独显示，其他未选对象隐藏。删除被遮挡的面（见图5-9）。

图5-9 单体独立显示效果

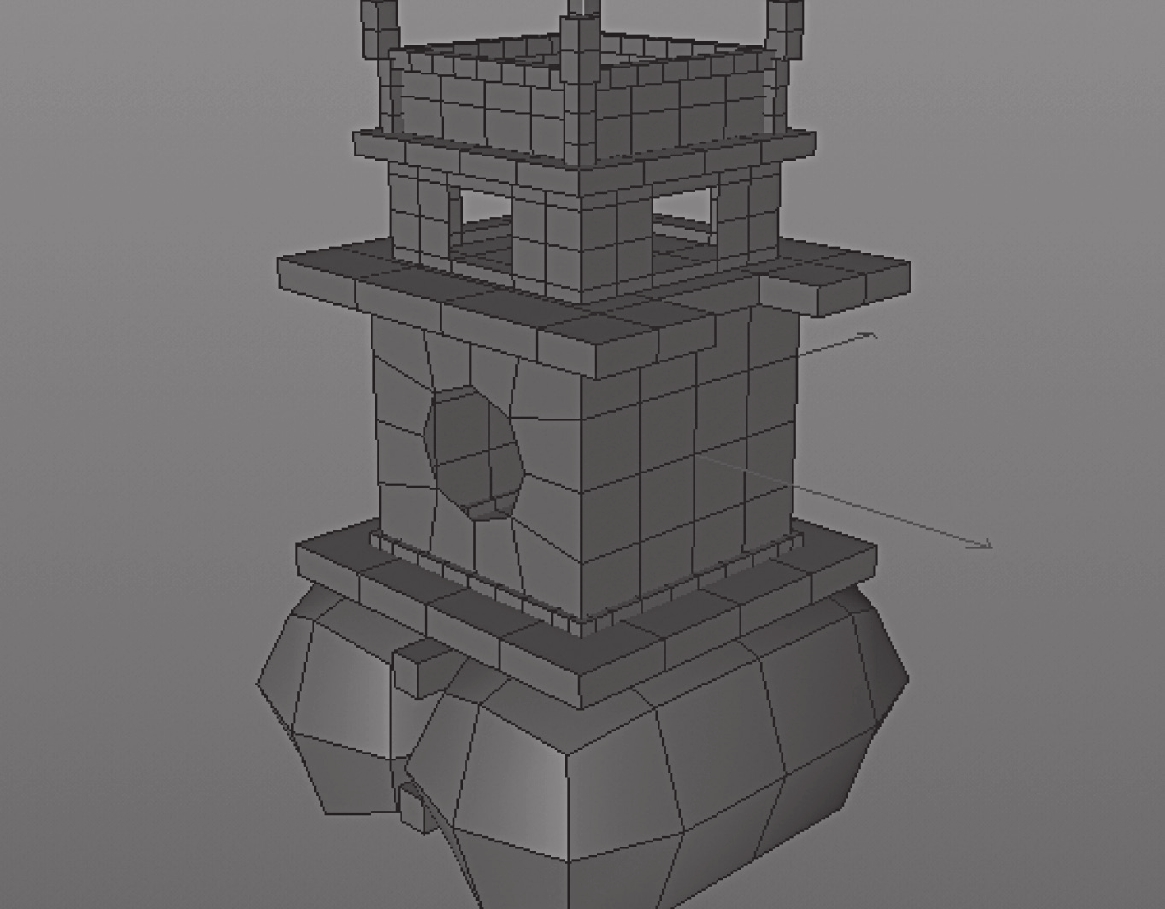

（5）由于之后会将模型进行整体的扭曲变形，所以要为各部分增加相应的分段。使用“主菜单>网格>创建工具>循环/路径切割”工具增加分段，但增加的分段不宜太多，整体看上去均匀即可（见图5-10）。

图5-10 瞭望台大形完成效果

（1）简单配件。本案例中，许多配件都是由基本几何体组合而成的，这里不再赘述（见图5-11）。

图5-11 创建配件

（2）放置窗户挡板。首先创建一个挡板并将其放到相应的位置（见图5-12）。

图5-12 创建并放置窗户挡板

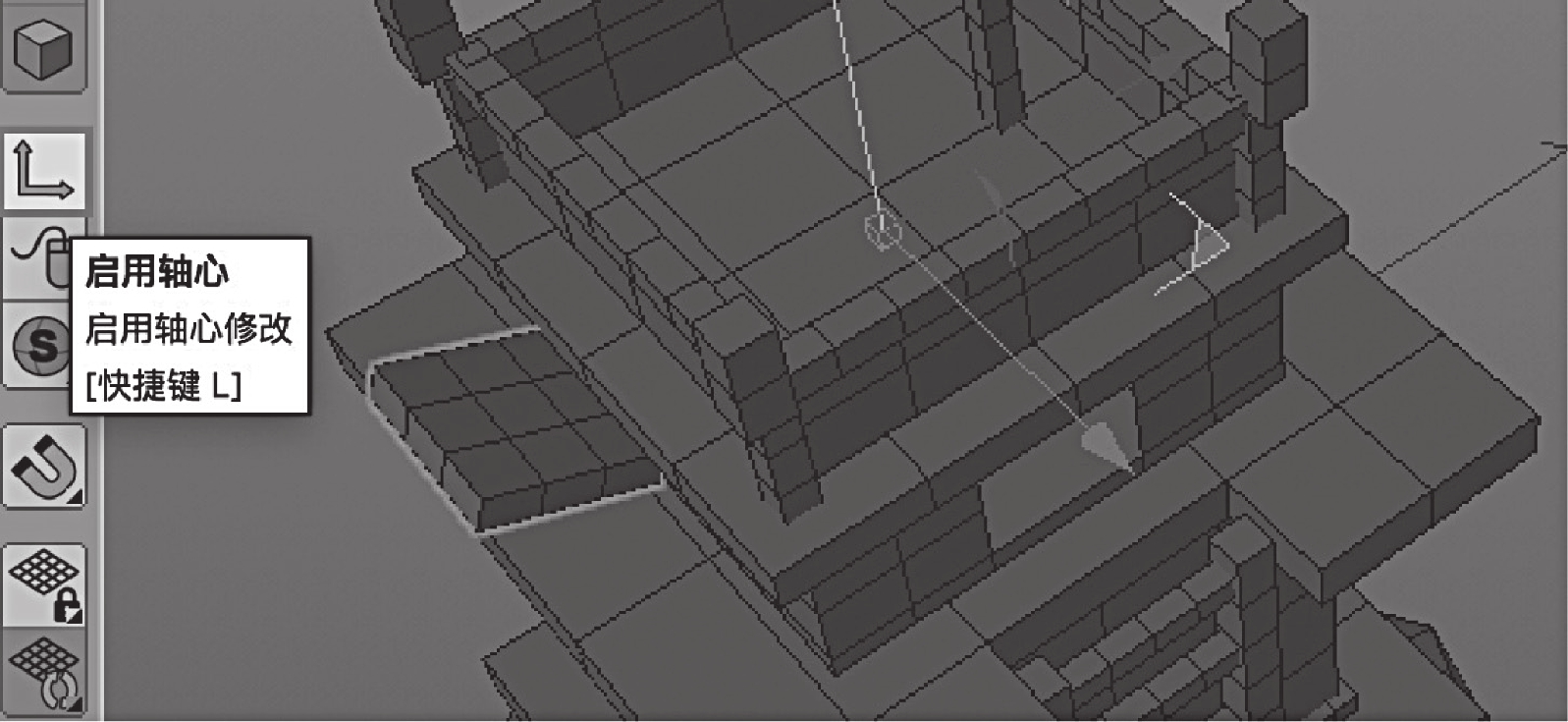

然后点击“启用轴心”，将挡板坐标移到世界坐标中心（见图5-13）。

图5-13 调节轴心位置

为了能够准确地对齐轴心，可以打开“启用捕捉”，并切换到“顶视图”进行操作（见图5-14）。

图5-14 启用捕捉

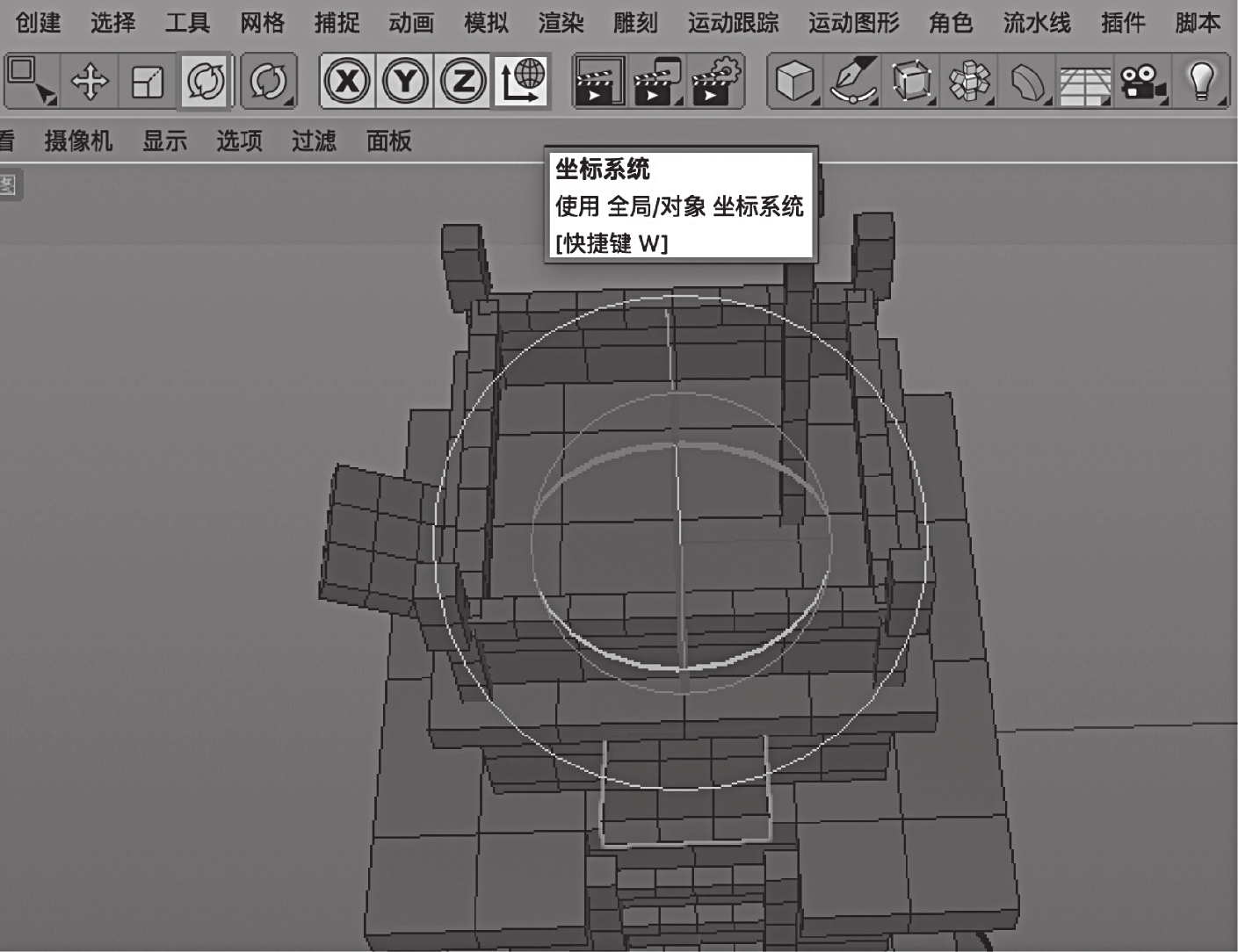

确定目前使用的是“全局坐标”，按住Ctrl键，使用“旋转”工具旋转窗户挡板从而复制出挡板（见图5-15）。

(www.chuimin.cn)

图5-15 设置全局坐标并复制其他窗户挡板

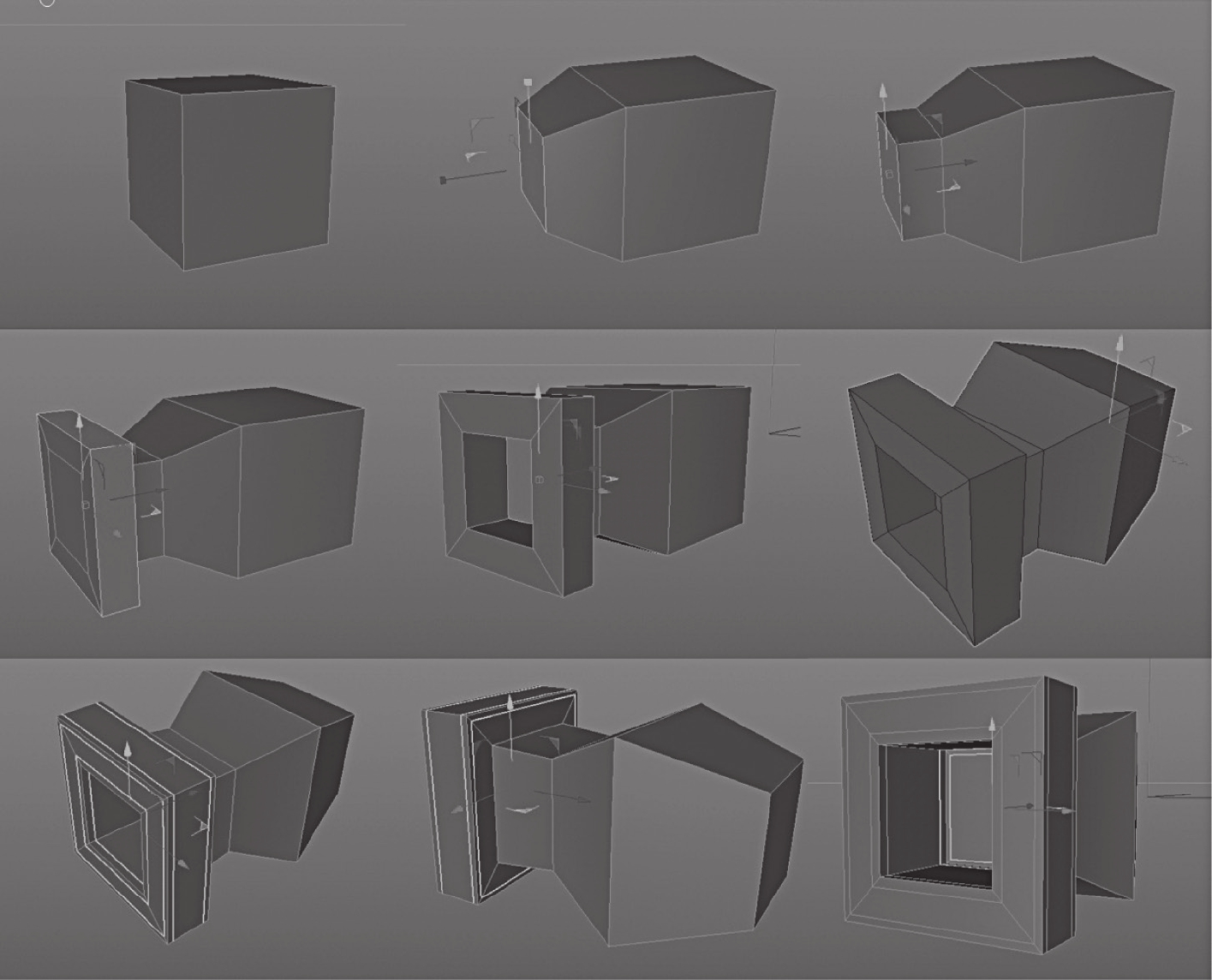

（3）制作大炮。①先创建一个立方体并将其转换为可编辑对象。②使用“挤压”工具挤出大炮的大体形状。③使用“循环/路径切割”工具在炮口转折位置添加倒角（见图5-16）。

图5-16 大炮模型创建过程

④为大炮创建“细分曲面”生成器，并将“编辑器细分”和“渲染器细分”改为“1”。在该状态下调节造型，最后将“细分曲面”转换为可编辑模型（见图5-17）。

图5-17 细分大炮模型

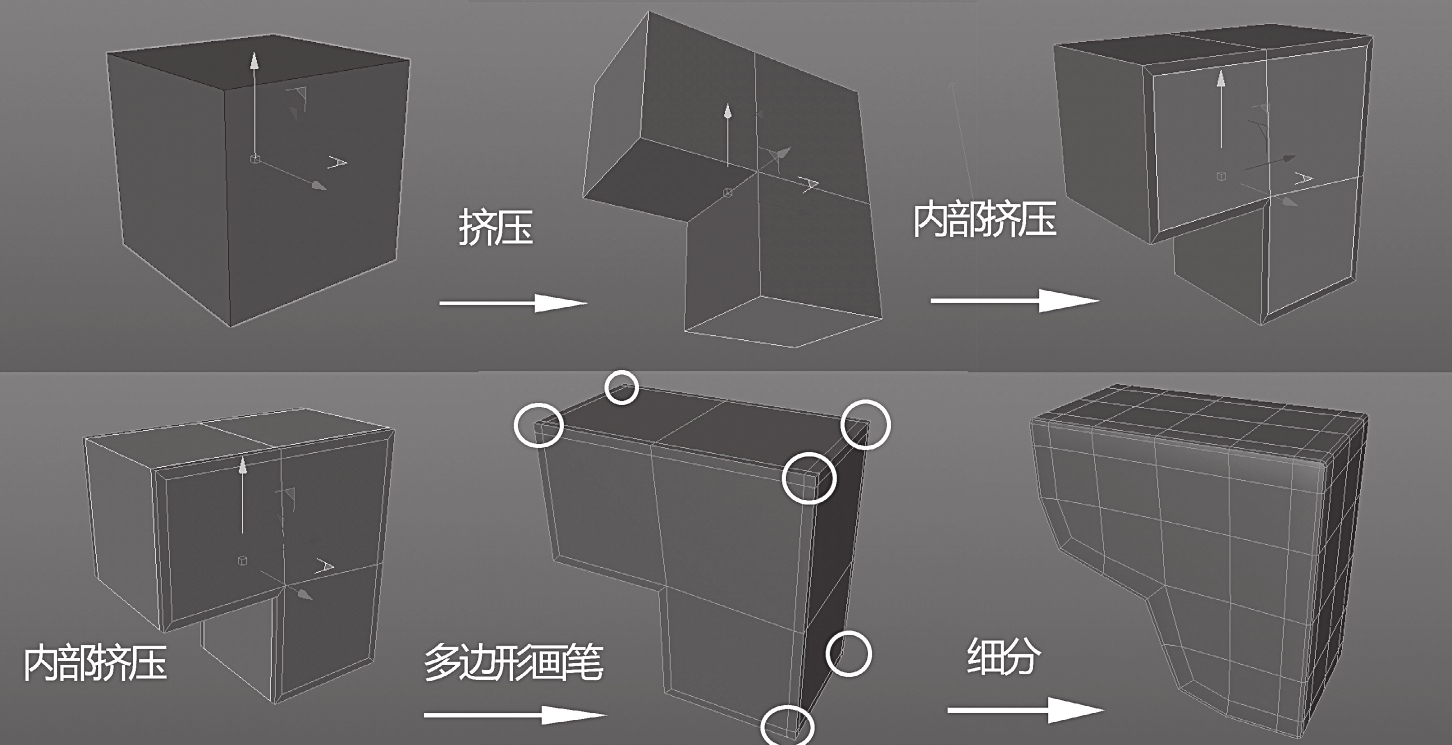

（4）创建拱托。①创建一个立方体并将其转换为可编辑对象。②使用“挤压”工具将其调整为L型。③使用“主菜单>网格>创建工具>内部挤压”将两侧的面向内挤出，形成倒角边。④再将中间的面向内挤出，形成倒角边。⑤使用“主菜单>网格>创建工具>多边形画笔”修改倒角边的走向。⑥点击“主菜单>网格>命令>细分”右侧的齿轮按钮，在弹出窗口中设置“细分”为“1”，将模型进行1次细分是为了将没有倒角的直角变成圆角（见图5-18）。

图5-18 拱托模型创建过程

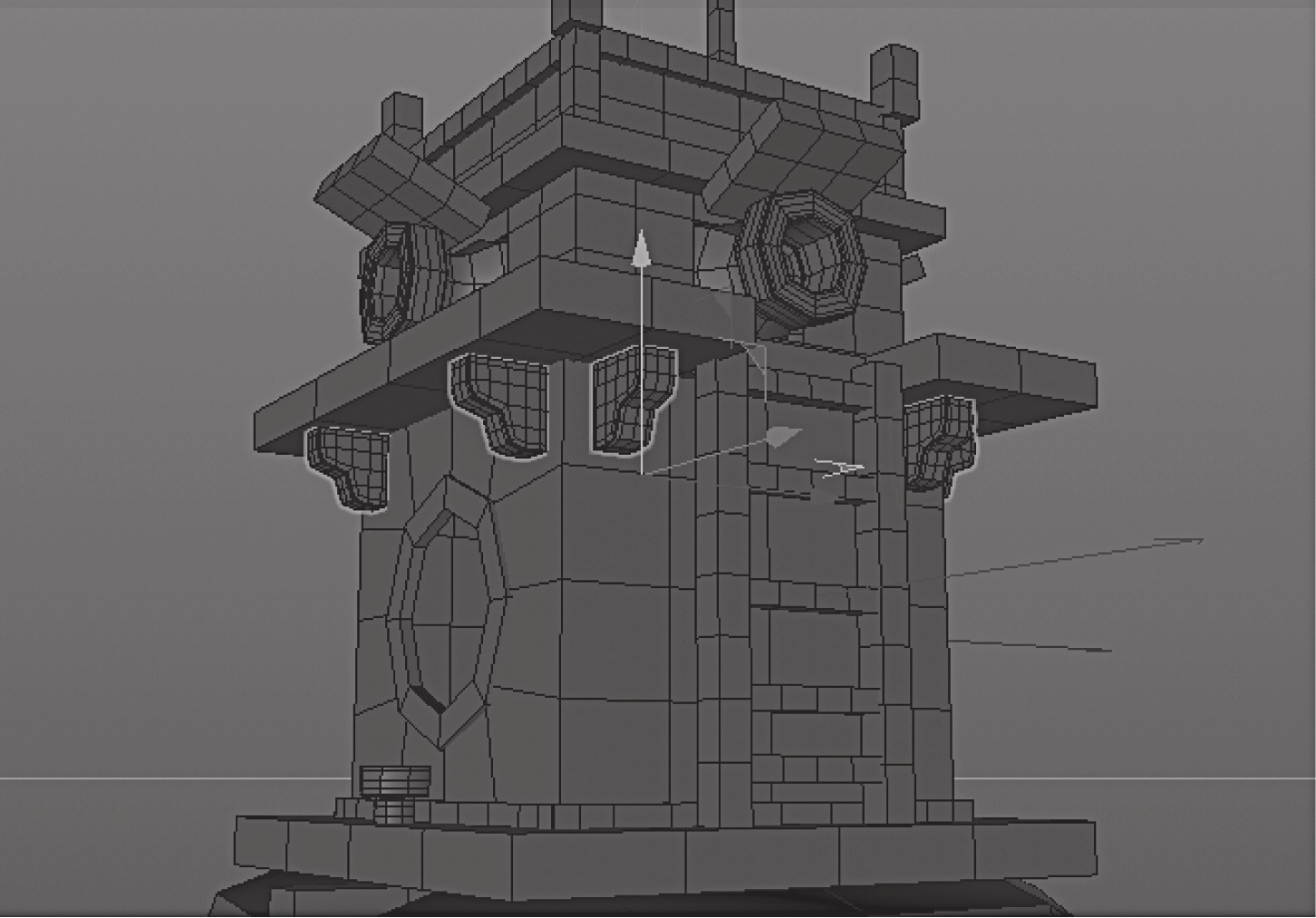

（5）将拱托放到对应的位置并复制，效果见图5-19。

图5-19 拱托模型放置位置

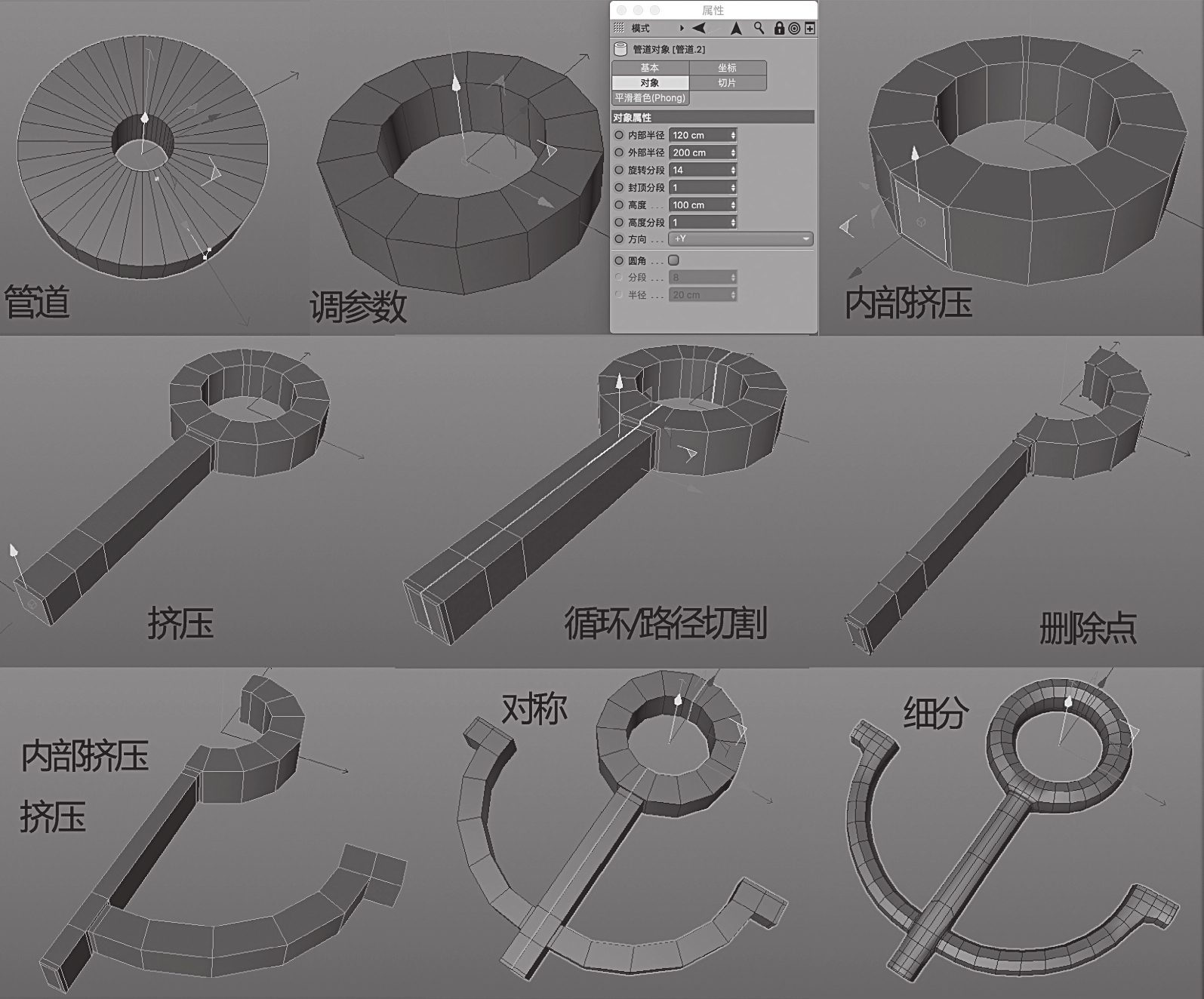

（6）创建船锚。①创建一个管道对象，点击“视窗单体独显”，隐藏其他对象。②调节管道参数（见图5-20），并转换为可编辑对象。③选择管道圆环中轴线上的面，执行“主菜单>网格>创建工具>向内挤压”。④使用“挤压”工具挤出5次，注意比例关系。⑤执行“主菜单>网格>创建工具>循环/路径切割”，在中间切割。⑥进入点模式，删除左半边的点。⑦进入面模式，使用“内部挤压”和“挤压”工具挤出锚钩，注意预留倒角。在挤出时要调整方向，使锚钩自然弯曲。⑧按住Alt键，执行“主菜单>创建>造型>对称”。⑨按C键将“对称”转换为可编辑对象，并执行“主菜单>网格>命令>细分”（见图5-20）。

图5-20 船锚模型创建过程

（1）垂挂缆绳。①创建一个立方体并将其形状调整为细长型，把它移动到相应的位置，并转换为可编辑对象。②使用“挤压”工具挤出绳环。③执行“主菜单>网格>创建工具>焊接”，将绳环进行焊接（见图5-21）。

图5-21 缆绳模型创建过程

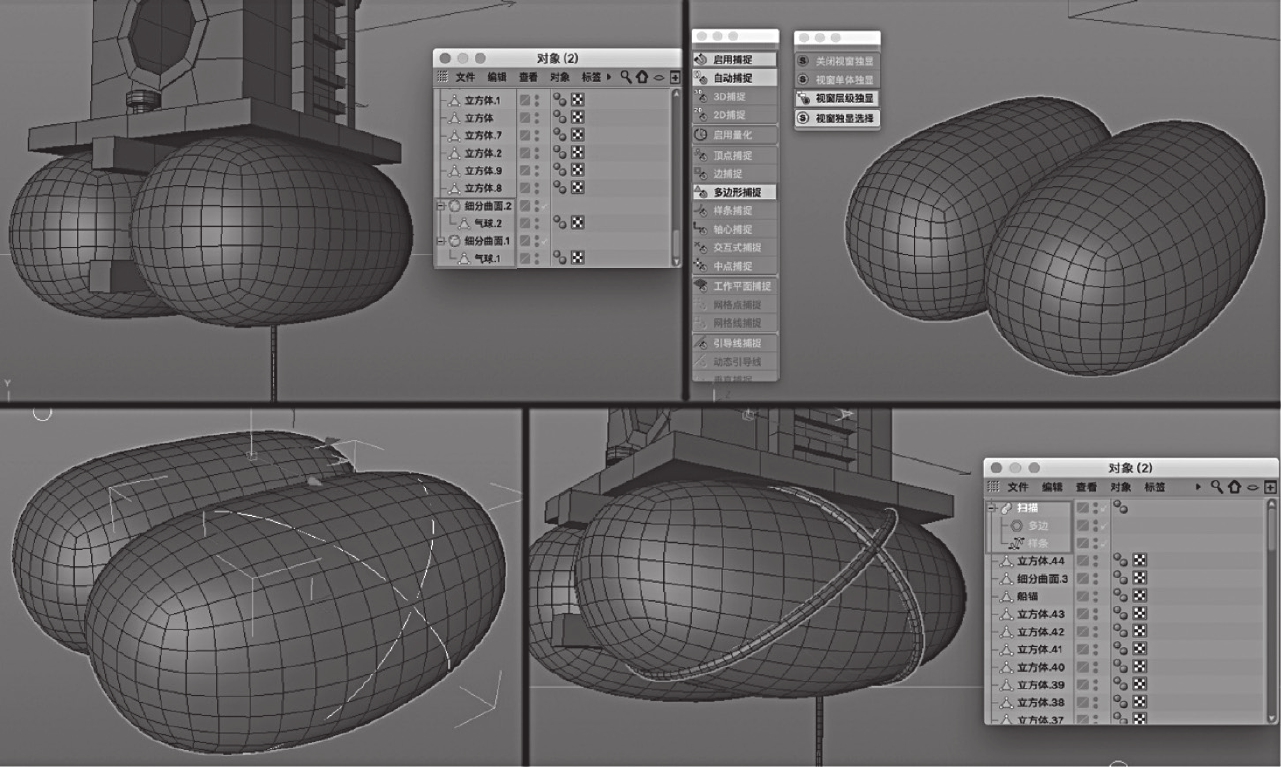

（2）缠绕缆绳。①分别为“气球.1”和“气球.2”创建“细分曲面”。②分别选择“气球.1”和“气球.2”，进入点模式，使用“主菜单>网格>移动工具>磁铁”调整气球造型。③打开“启用捕捉”和“多边形捕捉”，选择两个气球的“细分曲面”，打开“视窗层级独显”，以避免建模时被其他模型干扰。④执行“主菜单>创建>样条>画笔”，将类型改为“Akima”。⑤使用“画笔”在气球上点击以创建曲线。⑥执行“主菜单>创建>样条>多边”，在“多边”的对象属性中将“侧边”改为“8”。⑦选择“样条”和“多边”，按住Alt键，执行“主菜单>创建>生成器>扫描”，生成缆绳模型（见图5-22）。

图5-22 缠绕缆绳模型创建过程

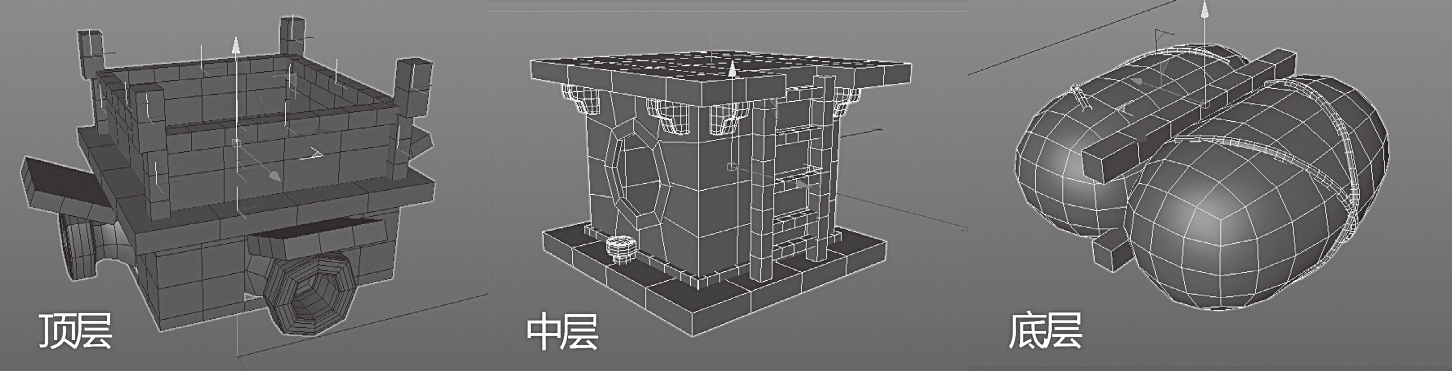

（1）分别选择图5-23所示的模型，按Alt+G键分别进行打组，并分别重命名为“顶层”“中层”“底层”。

图5-23 将模型分类打组

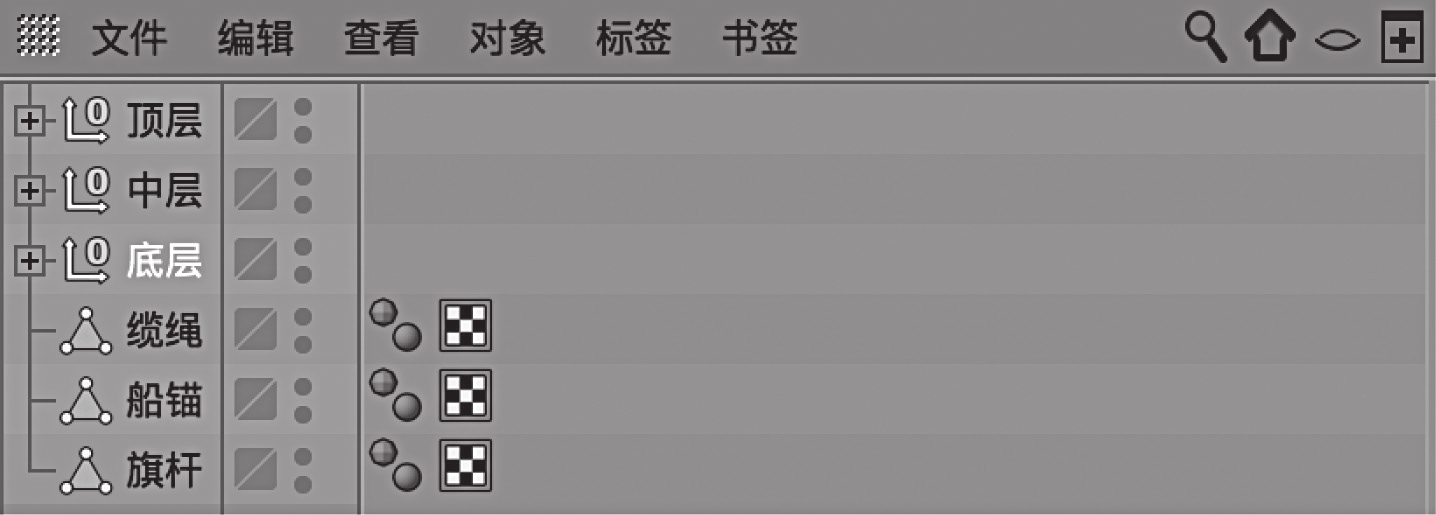

（2）将其余部件模型重命名（见图5-24）。

图5-24 重命名模型

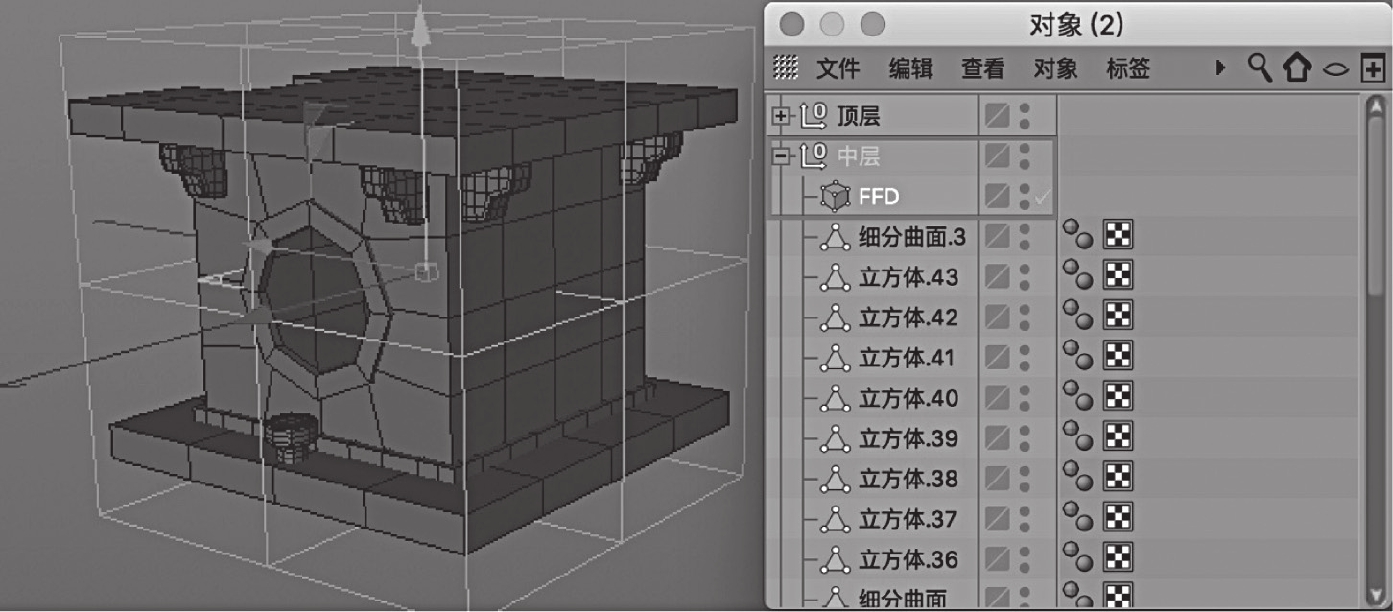

（1）执行“主菜单>创建>变形器>FFD”，将“FFD”变形器拖拽到“中层”中，作为“中层”的子对象（见图5-25）。

图5-25 使用FFD变形器对模型进行整体调节（1）

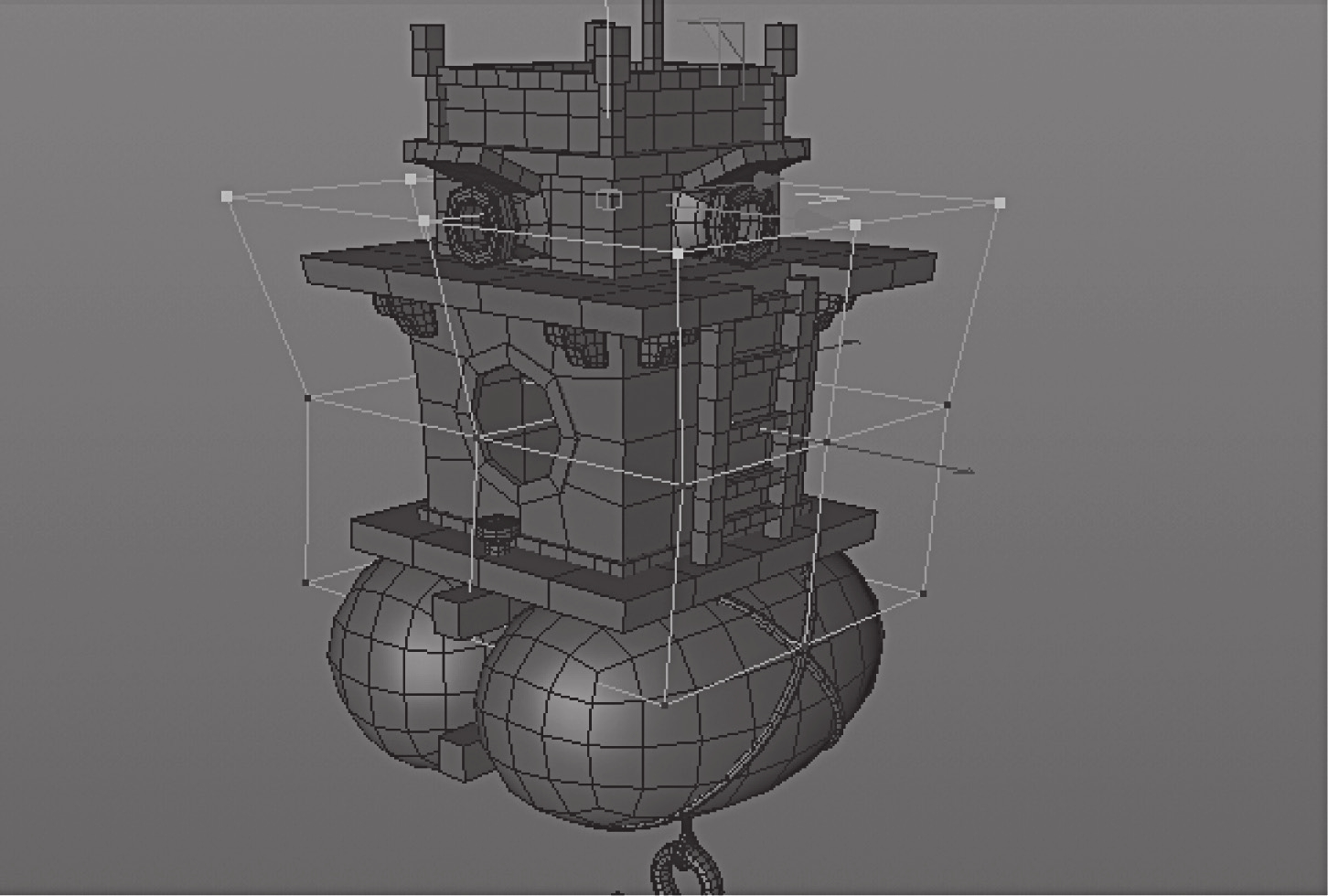

（2）选择“FFD”变形器，进入点模式，选择相应的点调节“中层”造型（见图5-26）。

图5-26 使用FFD变形器对模型进行整体调节（2）

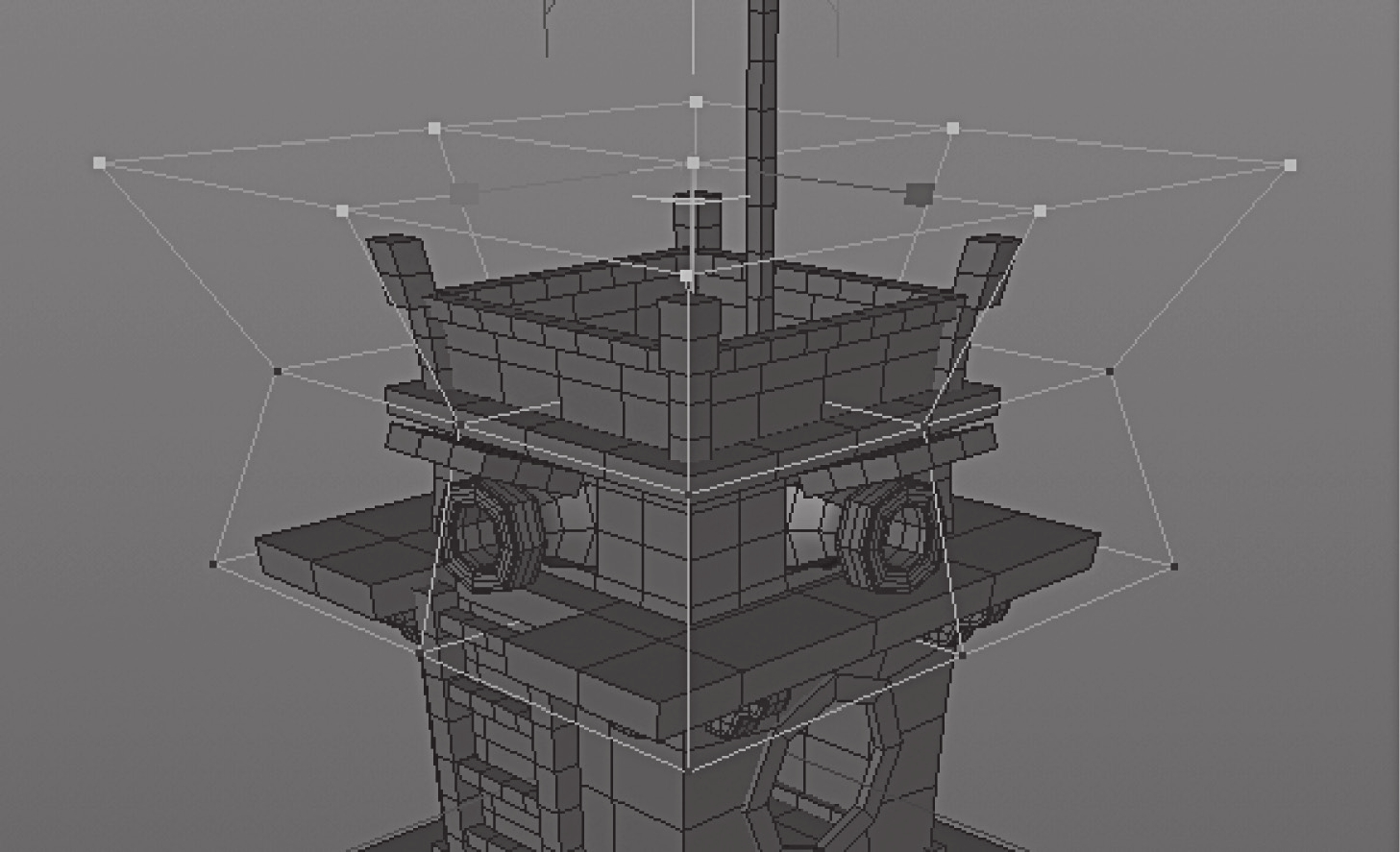

（3）使用同样的方法调节“顶层”的造型（见图5-27）。完成效果见图5-28。

图5-27 使用FFD变形器对模型进行整体调节（3）

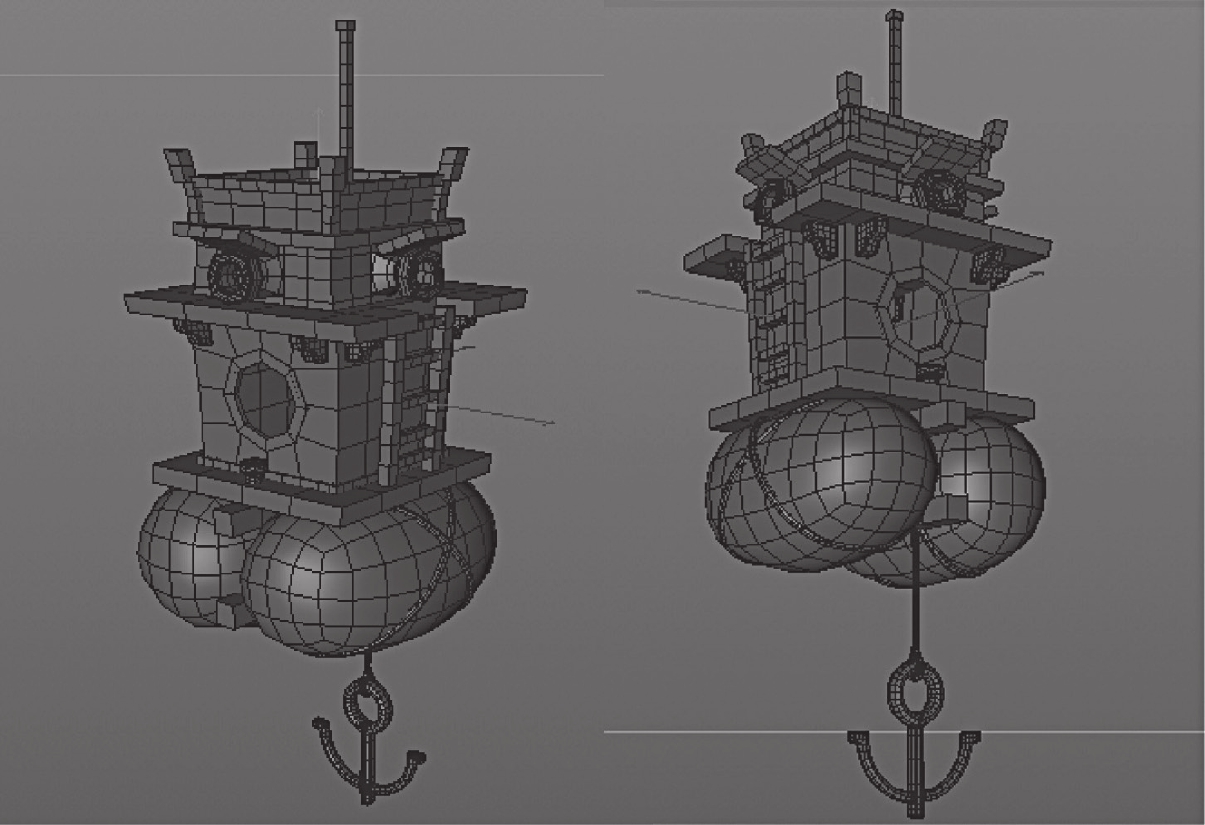

图5-28 瞭望台模型完成效果

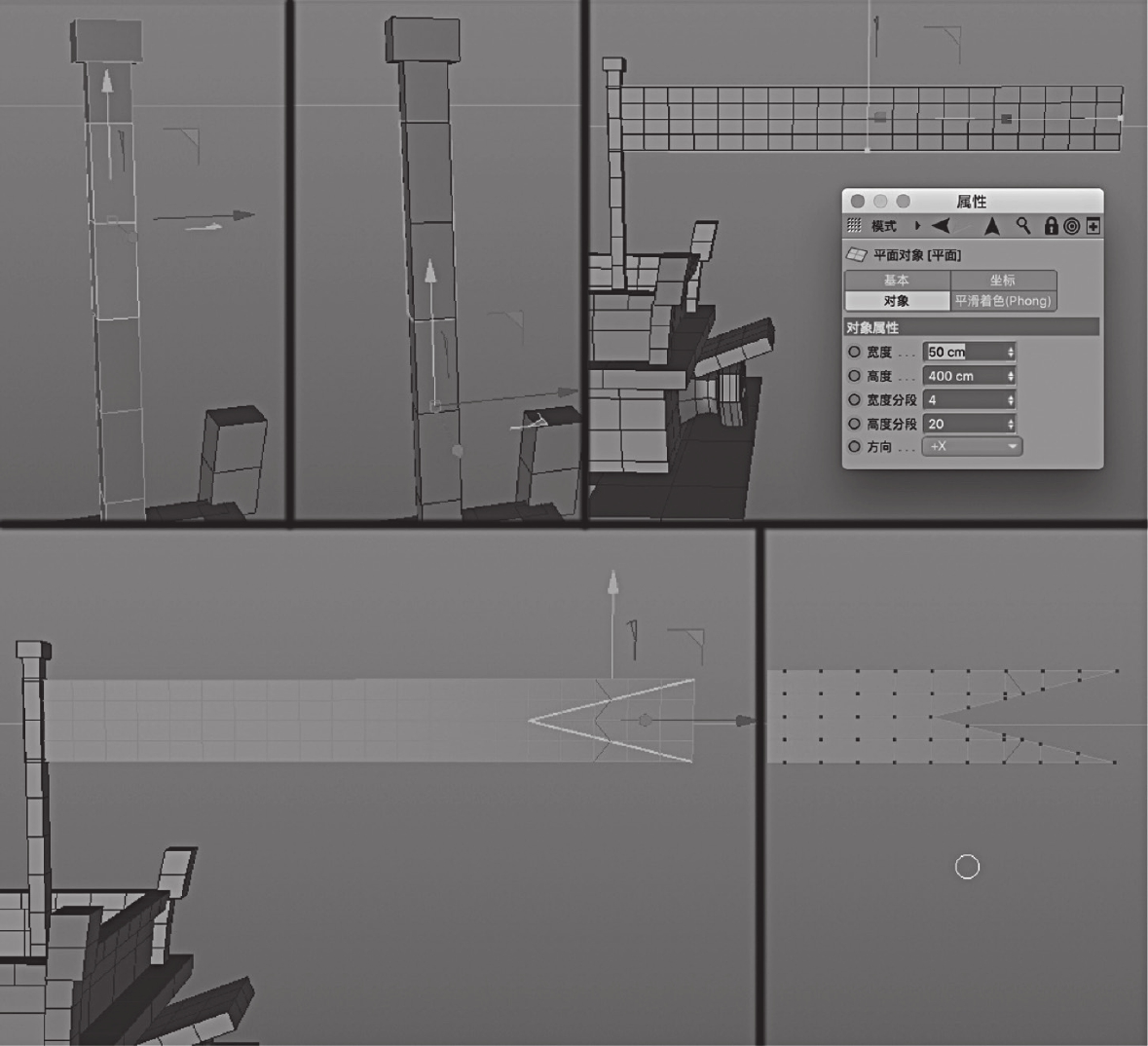

（4）创建旗帜。①选择旗杆，进入面模式，选择相应的面（见图5-29），执行“主菜单>网格>命令>分裂”，将所选面分离出去并使之成为新的对象“旗杆.1”。②选择“旗杆.1”，执行“主菜单>网格>重置轴心>轴居中到对象”，并将其X、Z轴稍微放大。③创建一个平面，调节参数（见图5-29），并将其转换为可编辑对象。④按快捷键M~E激活“多边形画笔”工具，切割旗帜造型，并通过删除点来删除多余的面（见图5-29）。完成效果见图5-30。

图5-29 旗帜模型创建过程

图5-30 瞭望台模型最终效果
