Cinema 4D中的参数化对象是建模的起点，其功能强大，灵活运用它能使我们的工作事半功倍。

创建参数化几何体的方法有2种：

（1）长按键不放，展开参数几何体工具栏，左键单击想要创建的参数化对象（见图3-1）。

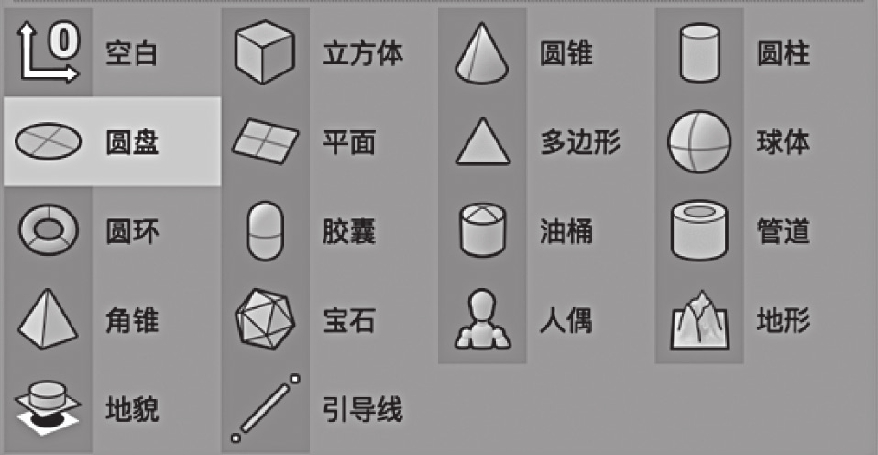

图3-1 参数化对象

（2）执行“主菜单>创建>对象”，选择相应的几何体（见图3-2）。

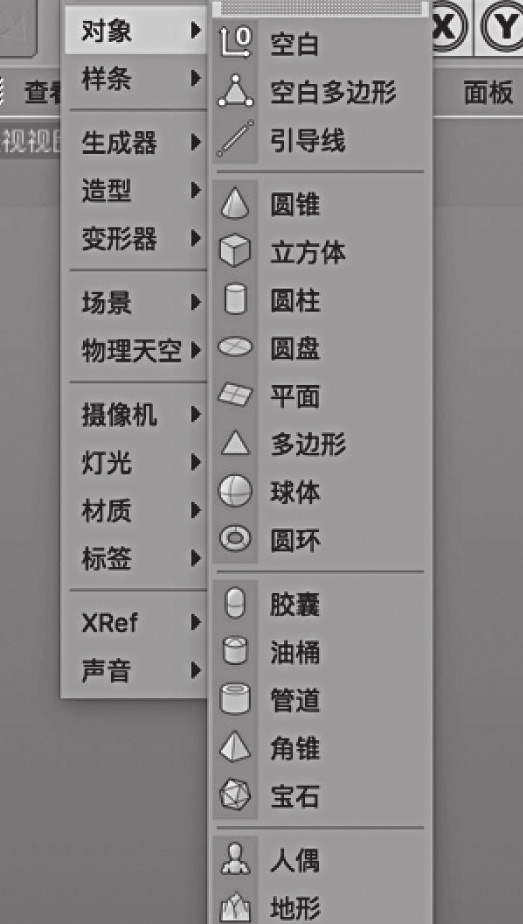

图3-2 在主菜单中创建参数化对象

立方体是建模时最常用的几何体，能够变换出许多其他基本体。现实中以立方体为基本型的造型很多，比如柜子、门、电话亭等。执行“主菜单>创建>对象>立方体”，创建一个立方体对象，此时在属性面板中会显示该立方体的参数设置（见图3-3）。

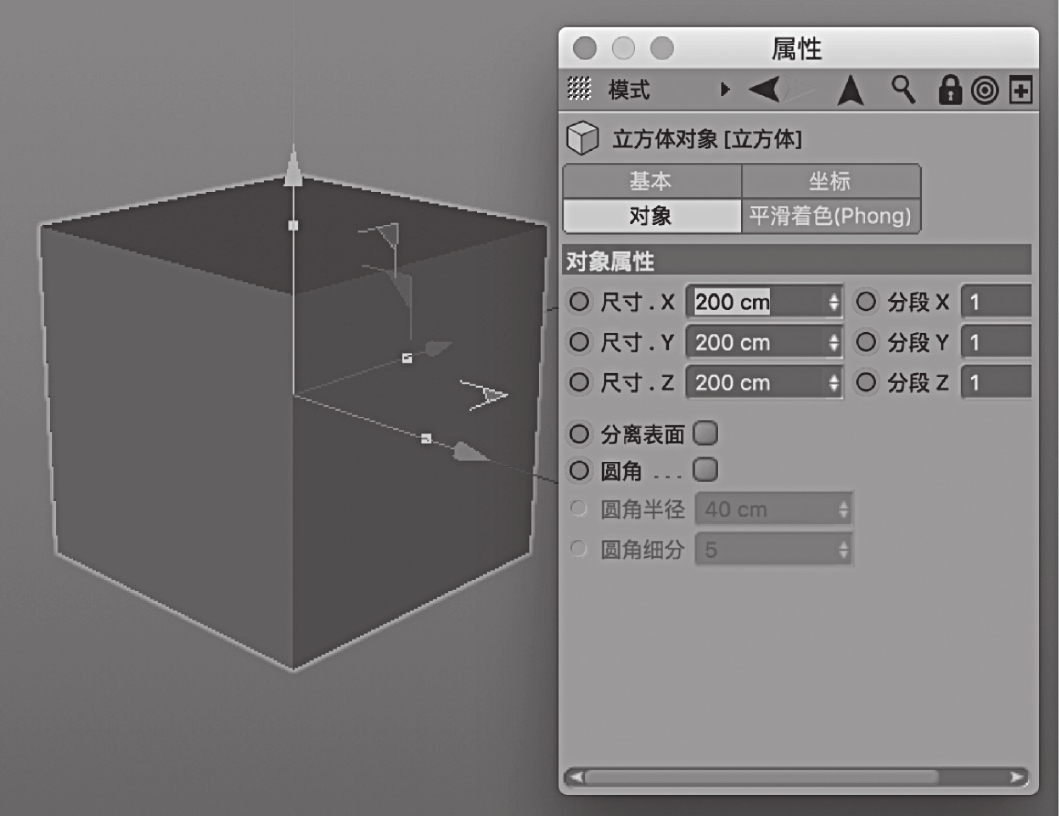

图3-3 立方体及其属性

尺寸.X/尺寸.Y/尺寸.Z：默认创建的立方体尺寸为200cm，通过这3个参数可以调节立方体的长（X）、宽（Y）、高（Z），通过修改可以实时看到立方体尺寸的改变。

分段X/分段Y/分段Z：用于增加立方体的分段数。分段数越多则可编辑的点越多。

分离表面：勾选该项后，并没有任何效果，要按快捷键C使参数化对象转换为多边形对象，再使用选择工具选择其中一个面，之后将其拖拽出来，这时立方体的面已经被分开了（见图3-4）。

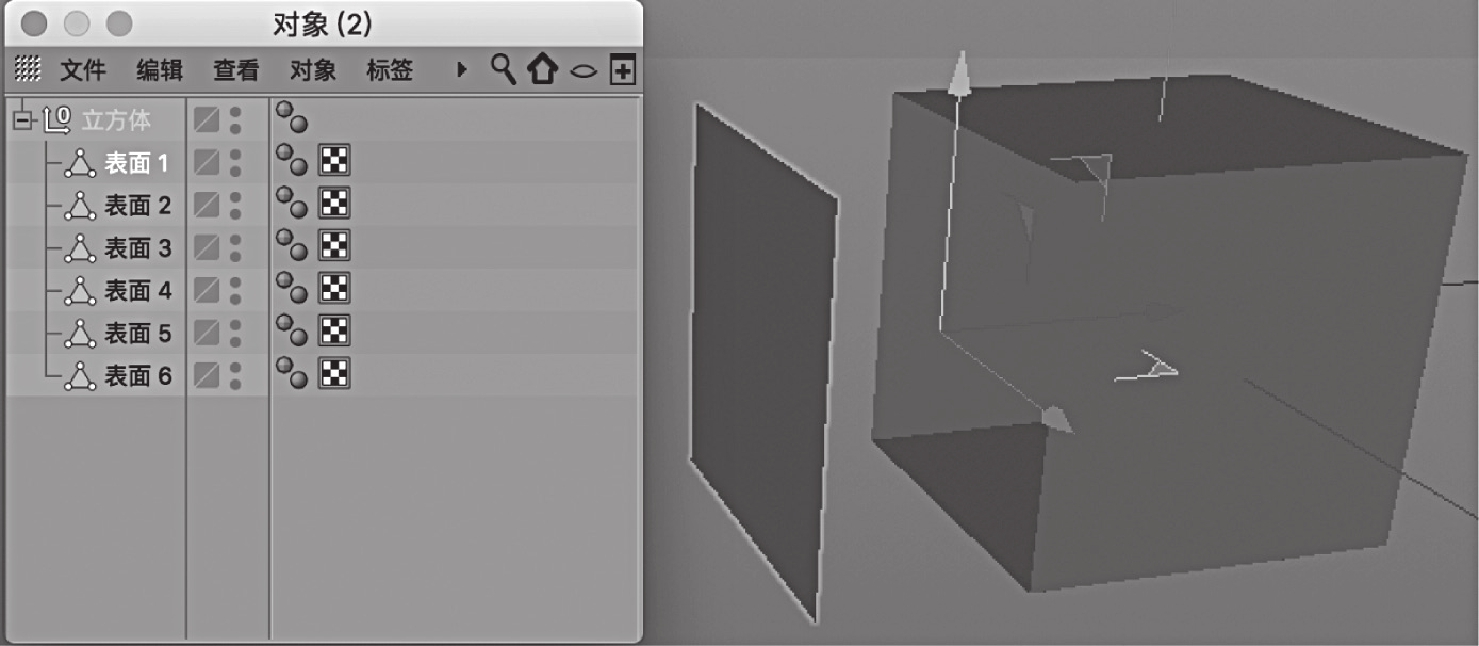

图3-4 转换多边形时勾选分离表面的效果

圆角：勾选该项可以直接对立方体进行倒角，此时“圆角半径”和“圆角细分”被激活。“圆角半径”控制圆角大小，“圆角细分”控制圆角的光滑度（见图3-5）。

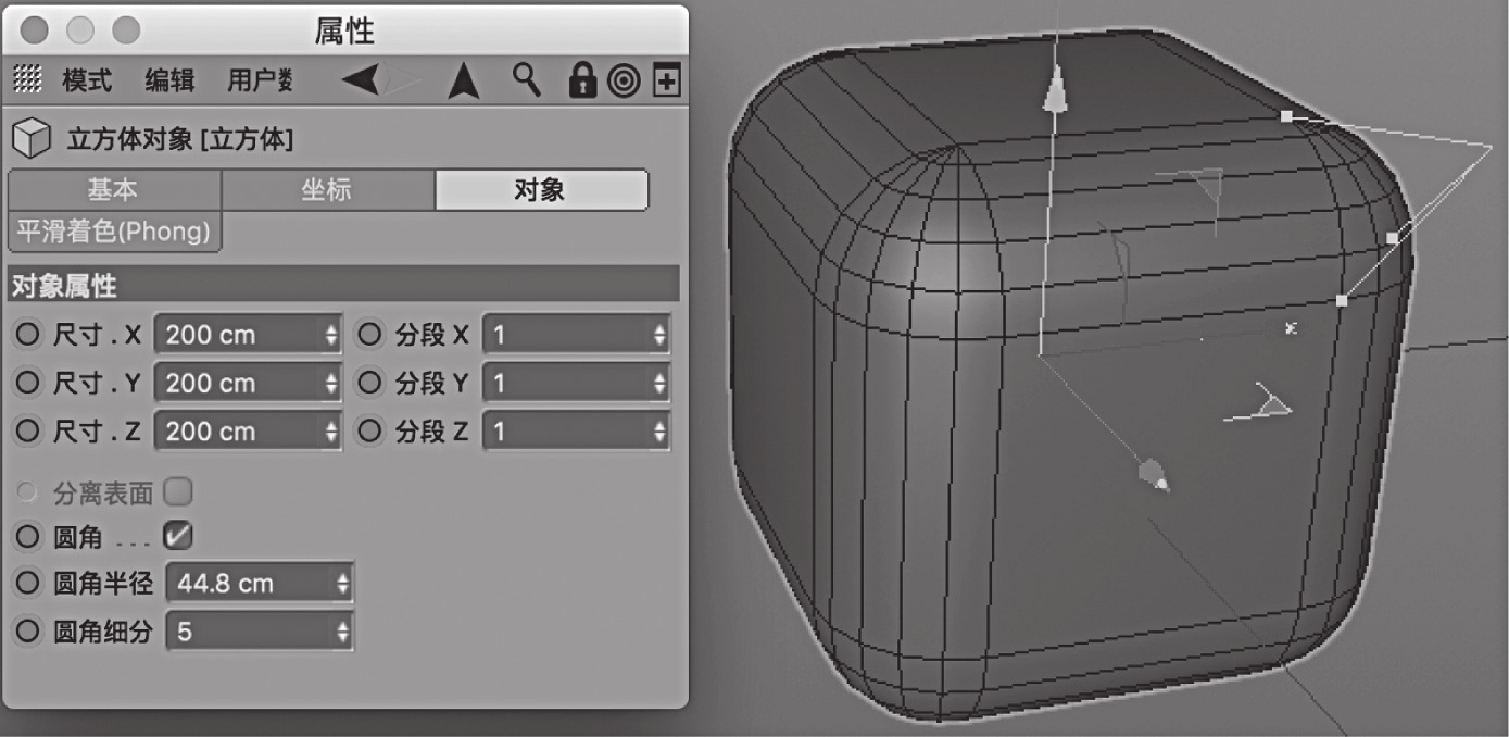

图3-5 在立方体属性中勾选圆角

注意：调节参数时，单击右键，可以恢复到默认数值。

执行“主菜单>创建>对象>圆锥”，创建一个圆锥体对象。

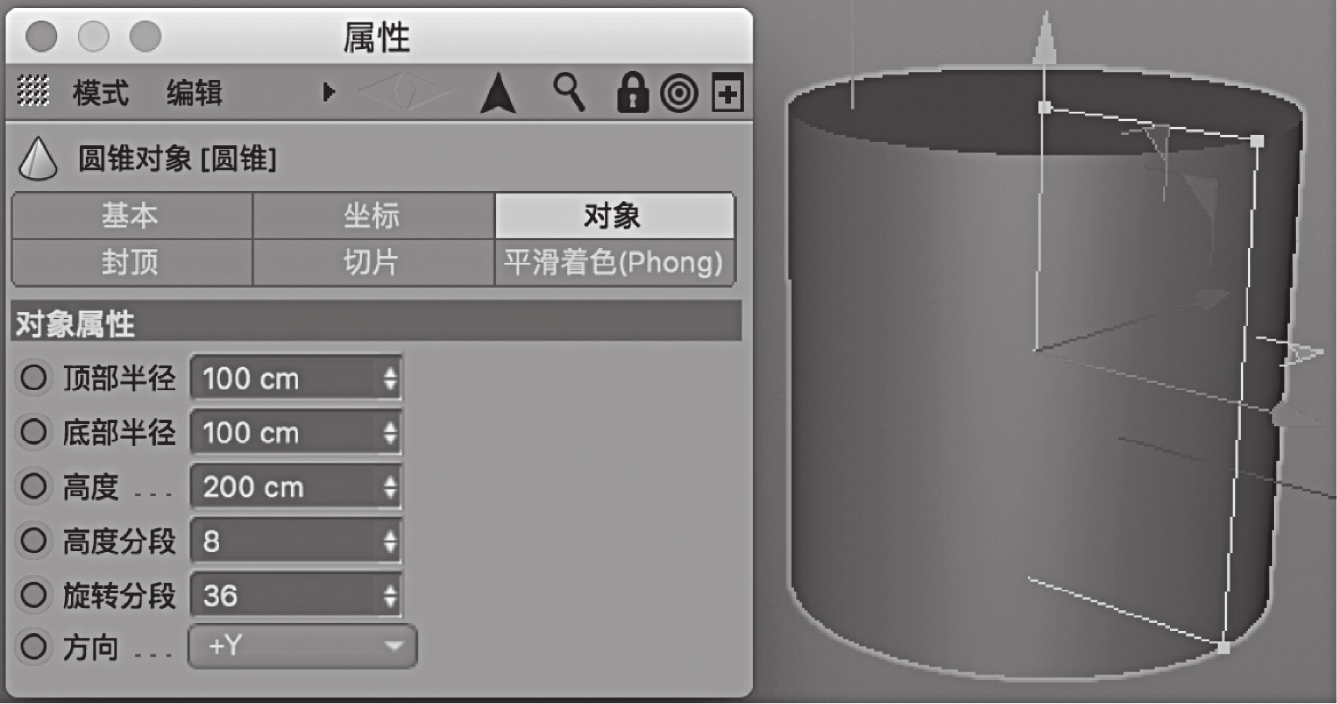

顶部半径/底部半径：设置圆锥顶部和底部半径。默认的圆锥“顶部半径”为0，当圆锥顶部半径和底部半径一样时，圆锥变成了圆柱（见图3-6）。

图3-6 圆锥顶部半径与底部半径相等时的效果

高度：设置圆锥的高度。

高度分段：设置圆锥的纵向分段。

旋转分段：设置圆锥的横向分段。

方向：设置圆锥y轴正方向朝向世界坐标对应的正方向。

圆锥属性面板中的“封顶”项如图3-7所示。

封顶/封顶分段：勾选“封顶”后，可以对“封顶分段”进行设置，图3-7是勾选与不勾选“封顶”的区别。

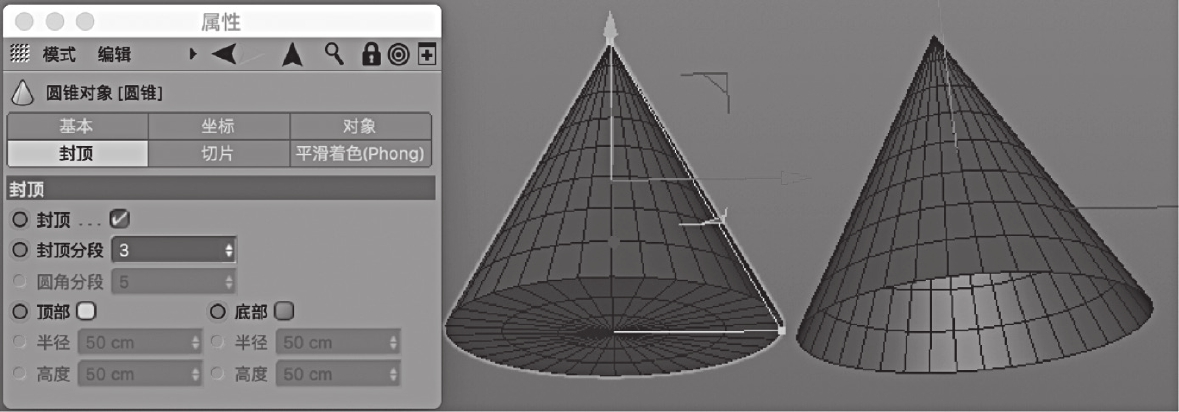

图3-7 圆锥勾选封顶与不勾选封顶的效果

圆角分段：只有勾选了“顶部”选项或“底部”选项才能使用。用于设置封顶横向分段。

顶部/底部：勾选后激活“半径”和“高度”两个选项。用于设置封顶的半径和高度。图3-8为圆锥各部位对应的名称。

图3-8 圆锥各属性对应的部位

执行“主菜单>创建>对象>圆柱”创建一个圆柱对象。圆柱和圆锥的参数类似，这里不再赘述。

执行“主菜单>创建>对象>圆盘”创建一个圆盘对象。

圆盘的对象选项卡如图3-9所示。

图3-9 圆盘及其属性

内部半径/外部半径：圆盘的“内部半径”默认为0，当增大内部半径时，圆盘会变成空心。

执行“主菜单>创建>对象>平面”创建一个平面对象。

平面的属性较直观，不赘述（见图3-10）。

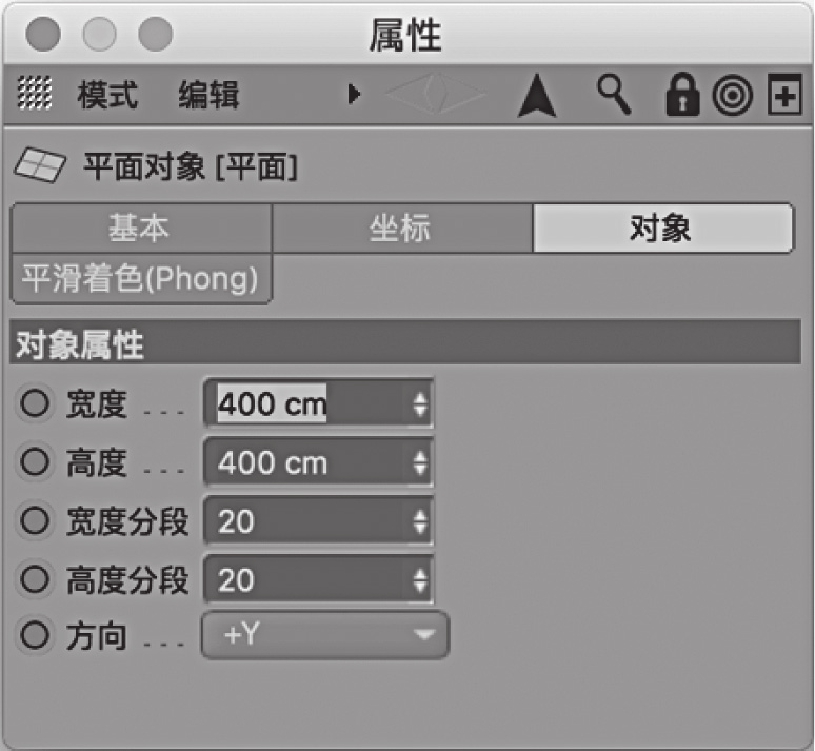

图3-10 平面对象的属性

注意：在实际的工作中，平面经常被用作地面或反光板。

执行“主菜单>创建>对象>多边形”创建一个多边形对象。

多边形属性面板跟平面类似，相比多了“三角形”选项，勾选后，原方形平面变成三角形，增加分段后的四边面也变成三角面（见图3-11）。

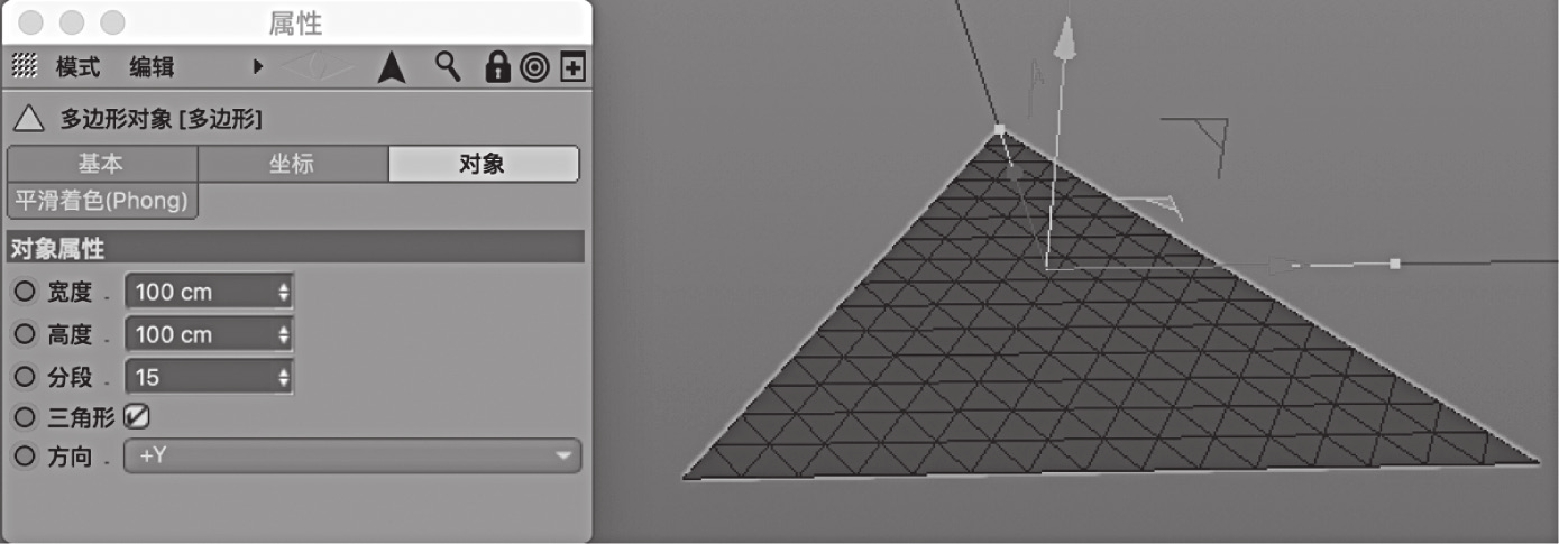

图3-11 勾选三角形选项的效果

执行“主菜单>创建>对象>球体”创建一个球体对象，其属性面板中的“对象”项如图3-12所示。

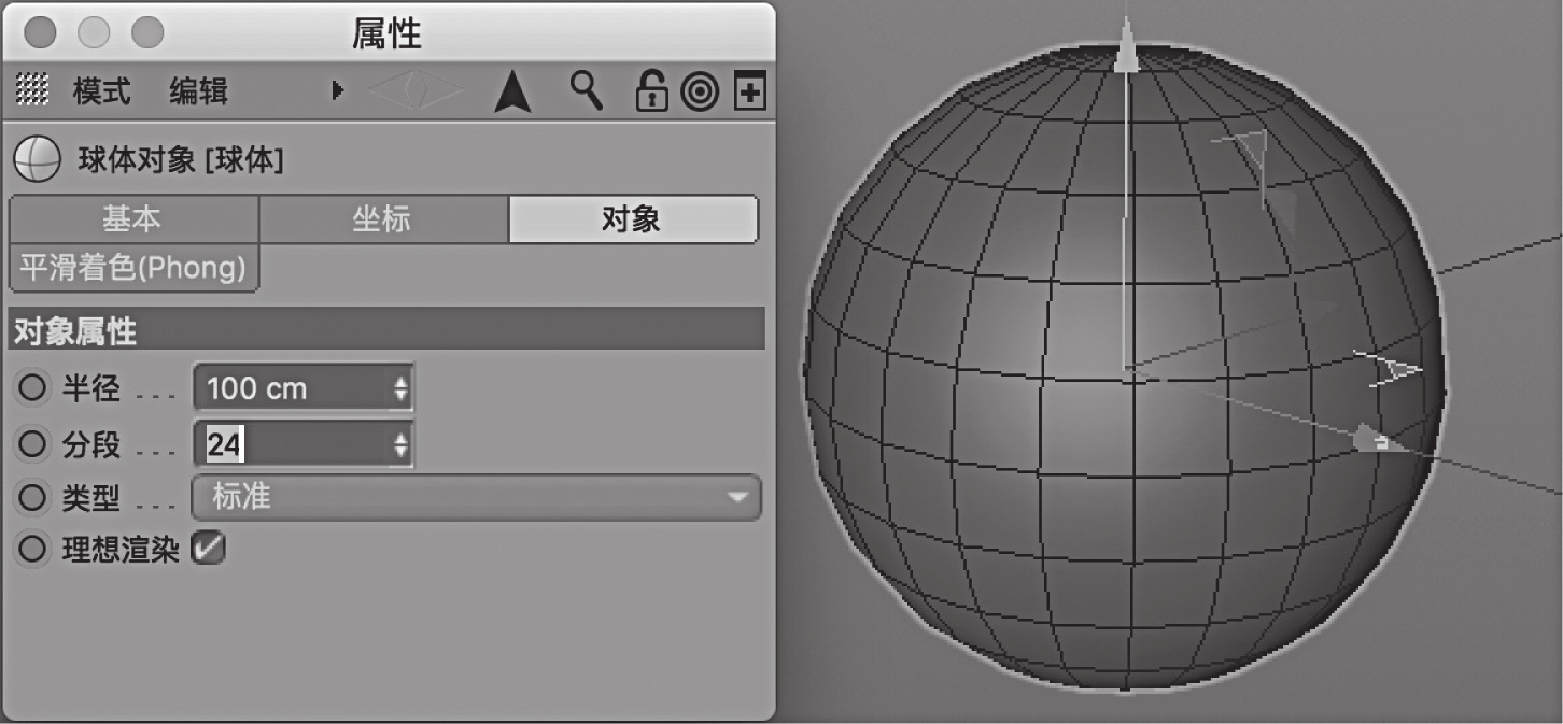

图3-12 球体及其属性

半径：设置球体大小。

分段：同时设置球体经线和纬线上的分段，控制球体光滑程度。

类型：球体包括六种类型，分别是“标准”、“四面体”、“六面体”（制作排球的基本几何体）、“八面体”、“十二面体”、“半球体”（见图3-13）。

图3-13 球体的6种类型

理想渲染：勾选后，无论场景中显示的球体分段如何，最终的渲染效果都是完美的，因此在编辑大量球体的时候能有效节约内存。如图3-14所示，即使将球体的分段数调到最低，其渲染结果依然是光滑的球体。

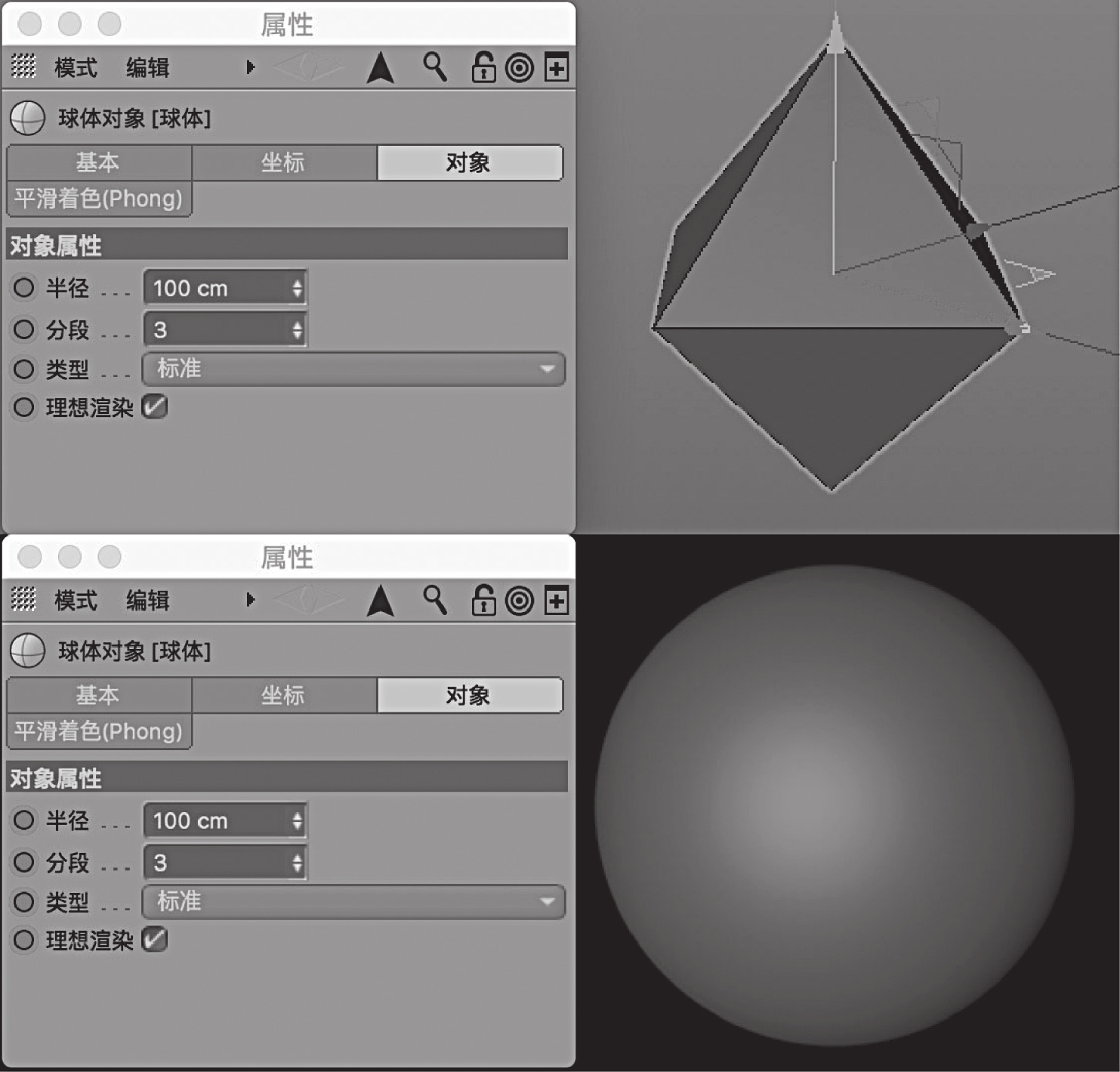

图3-14 不勾选理想效果与勾选的渲染效果对比

注意：如果按下C键将参数化对象转换成多边形对象，“理想渲染”就失效了。

执行“主菜单>创建>对象>圆环”创建一个圆环对象（见图3-15）。

图3-15 圆环对象及其属性

圆环半径/圆环分段：“圆环半径”用于设置整个圆环的大小，“圆环分段”用于设置圆环分段数。将“圆环分段”设置为4，可以得到一个方形环状（见图3-16）。

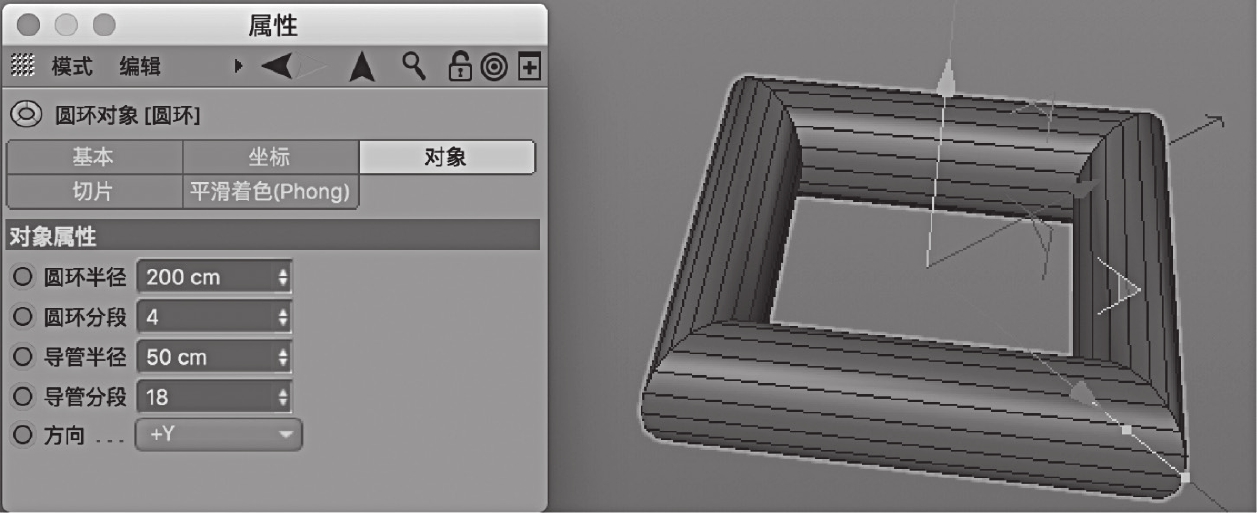

图3-16 圆环分段设置为4的效果

导管半径/导管分段：“导管半径”用于设置圆环截面的大小，“导管分段”用于设置圆环截面的分段。将“导管半径”设置为0，可以看到圆环曲线（见图3-17）。

图3-17 圆环半径设为0的效果

切片：勾选该项后，圆环变成不闭合状态（见图3-18）。

(www.chuimin.cn)

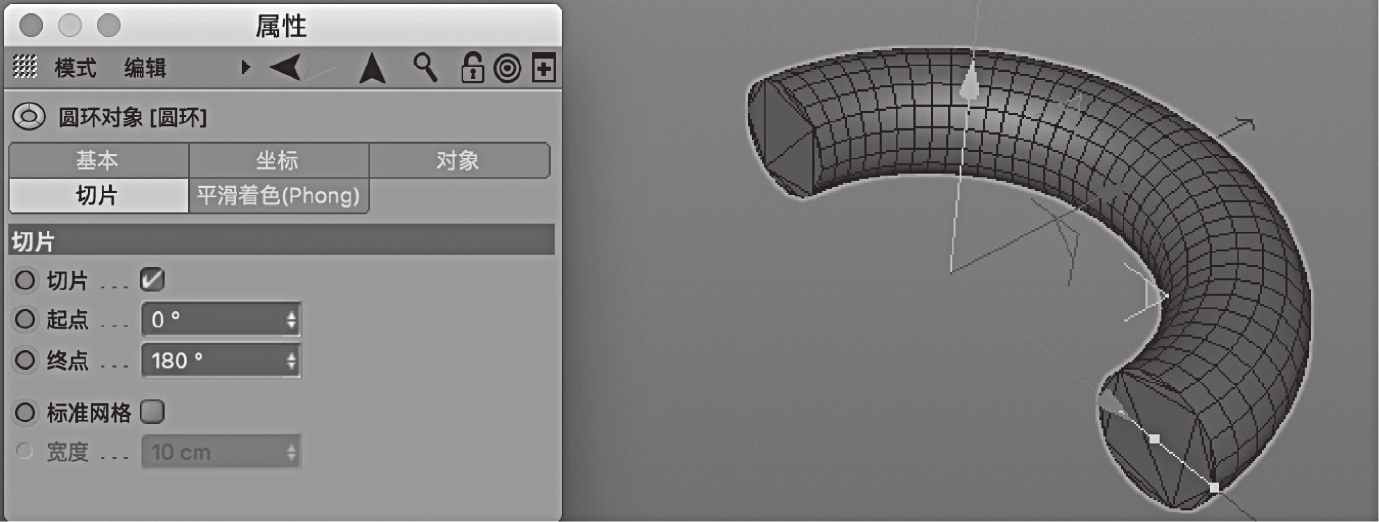

图3-18 设置圆环对象切片效果

起点/终点：控制圆环不闭合切口位置。

标准网格：勾选该项后，圆环切口的网格变成规则的三角形。

宽度：勾选“标准网格”后激活，用于设置标准网格的密度。

胶囊/油桶的对象选项卡参数与圆锥、圆柱类似，切片选项卡参数与圆环类似。学习时可以将这几种参数几何体进行比较调节，以加深理解。在特定参数下，这几种参数几何体可以被设置成一样的形体（见图3-19）。

图3-19 通过属性将圆柱、胶囊和油桶对象调为同一形体

执行“主菜单>创建>对象>管道”创建一个管道对象。

管道也可设置对象和切片选项卡，其功能与其他同类参数一致，这里不再赘述（见图3-20）。

图3-20 管道对象及其属性

学习时可以尝试将管道调成完全不同的形体，如将管道的参数调为图3-21所示的参数，可以得到一个画框的形状。

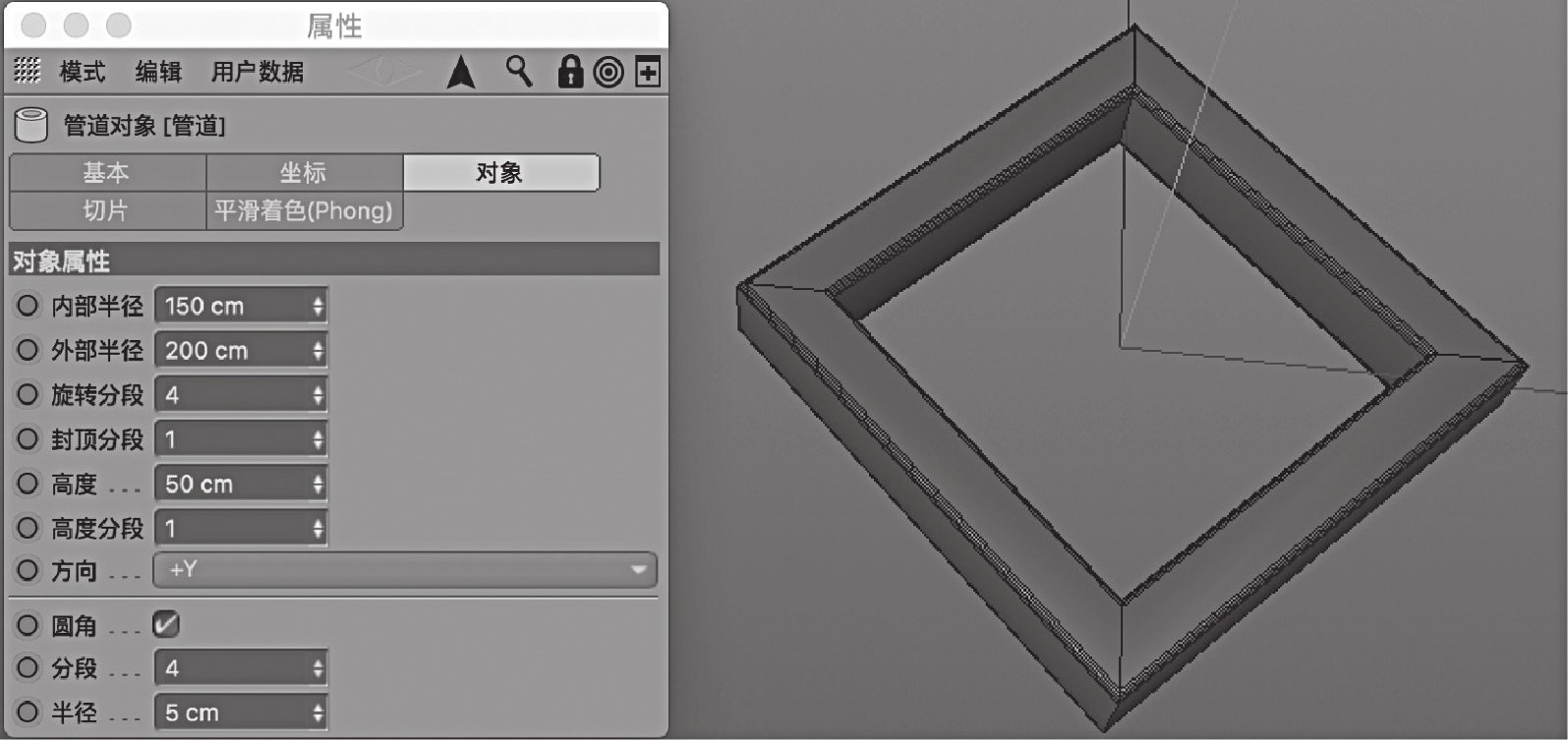

图3-21 将管道对象调节为画框

执行“主菜单>创建>对象>宝石”创建一个宝石对象。

宝石对象选项卡参数见图3-22。

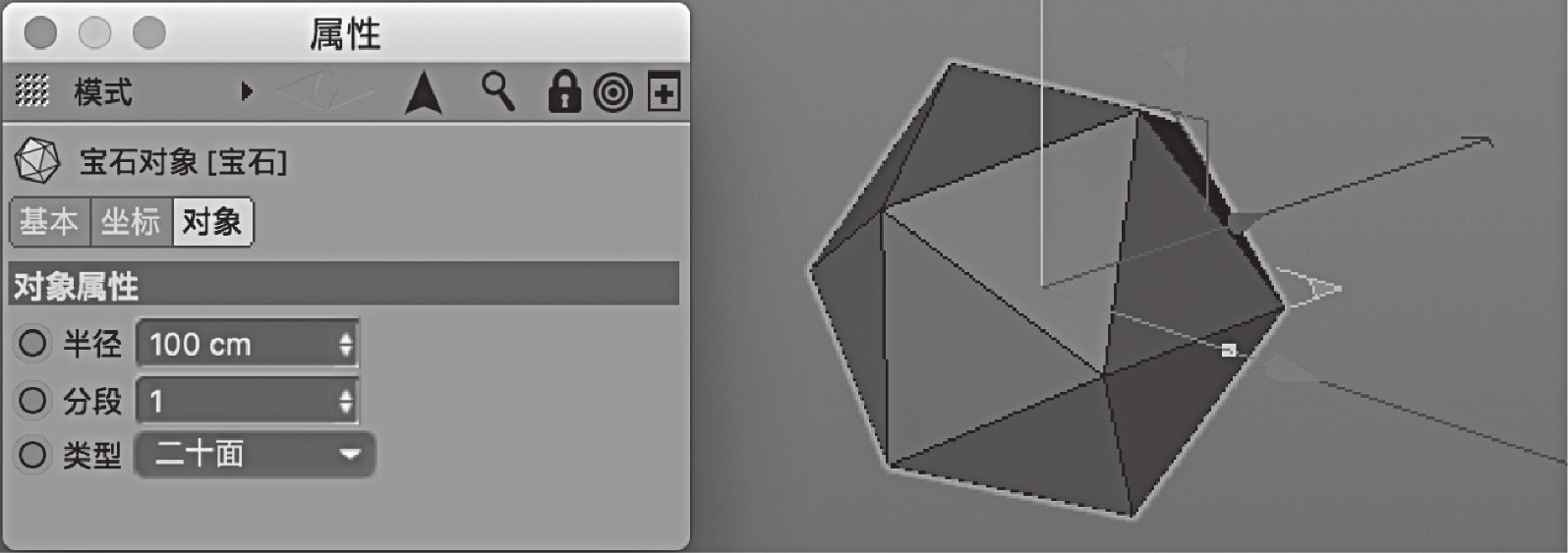

图3-22 宝石对象及其属性

分段：增加宝石的细分。

类型：提供了6种不同类型，分别是“四面体”“六面体”“八面体”“十二面体”“二十面体”“碳原子”（见图3-23）。

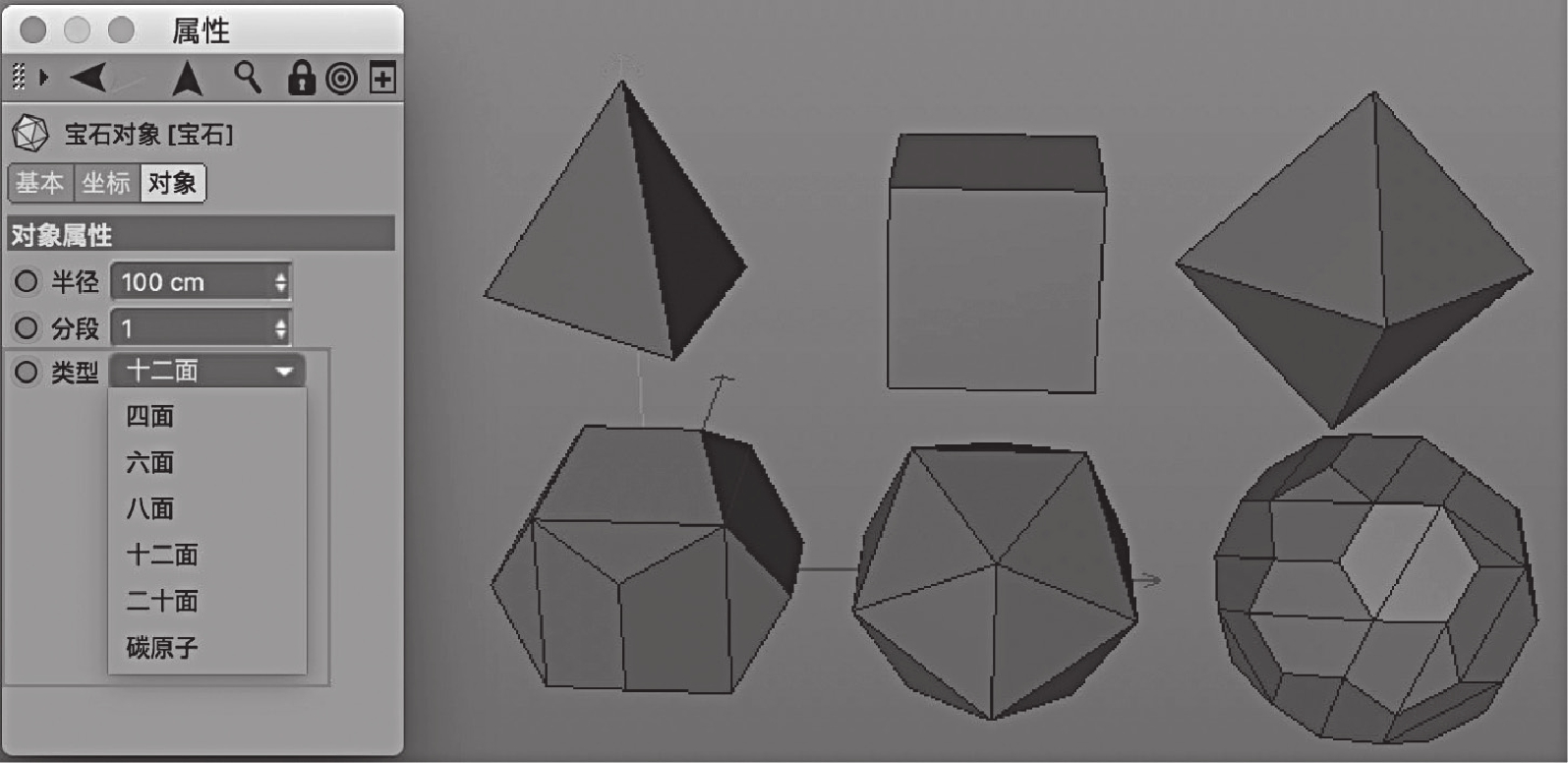

图3-23 宝石不同类型效果

执行“主菜单>创建>对象>人偶”创建一个人偶对象。

人偶对象选项卡参数见图3-24。

图3-24 人偶对象及其属性

按快捷键C将人偶转换成多边形对象后，可以单独对人偶的每个部分进行操作。如先选择人偶的头、躯干或四肢（注意不是选择球形关节）等部位，再使用旋转工具就可以通过调节相应的部位来为人偶摆动作（见图3-25）。

图3-25 利用人偶摆出参考动作

执行“主菜单>创建>对象>地形”创建一个地形对象。

地形对象选项卡见图3-26。

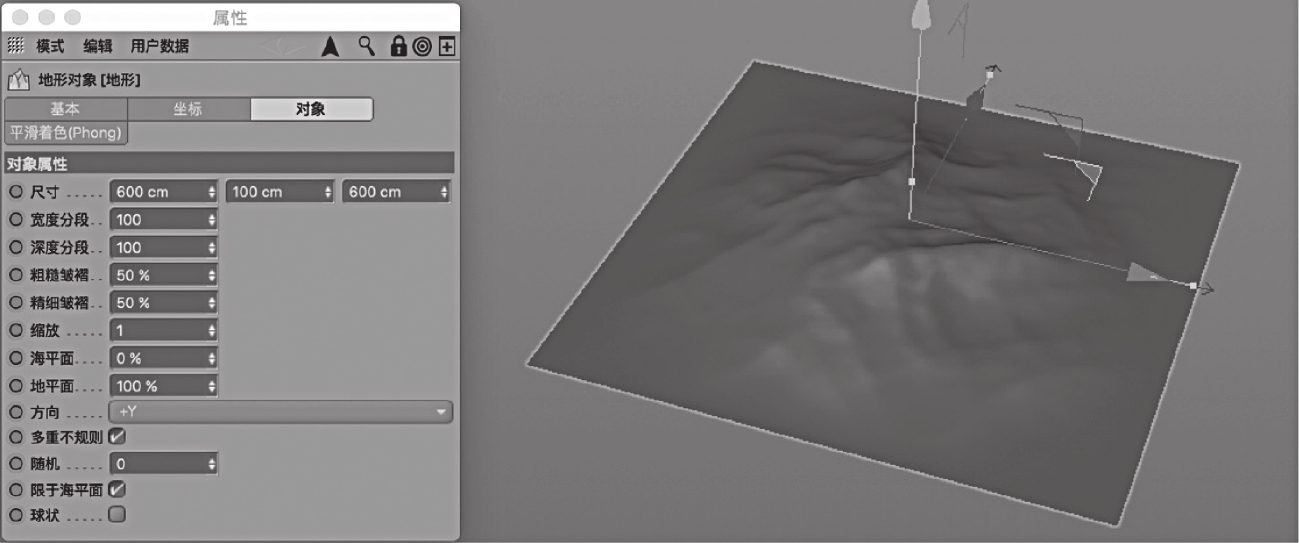

图3-26 地形对象及其属性

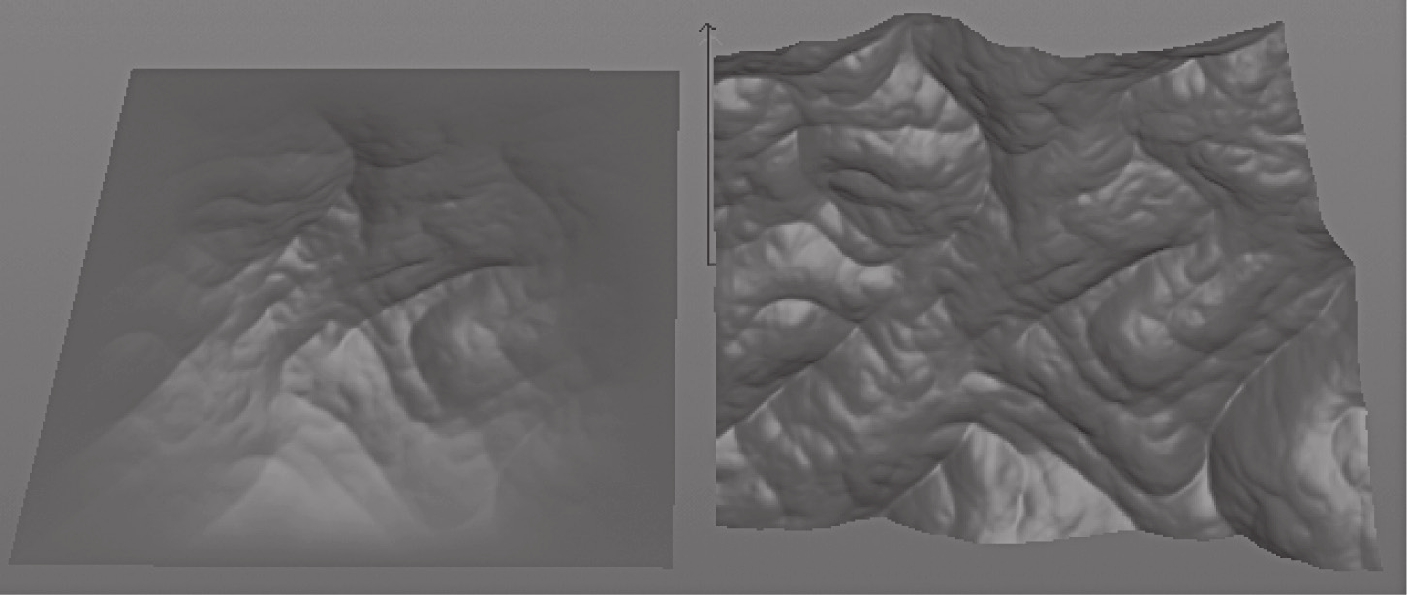

尺寸：设置地形的宽度、高度和宽度，图3-27为增加高度的效果。

图3-27 增加地形对象的高度

宽度分段/深度分段：设置地形宽度（X轴）和深度（Z轴）的分段，值越高，模型越精细（见图3-28）。

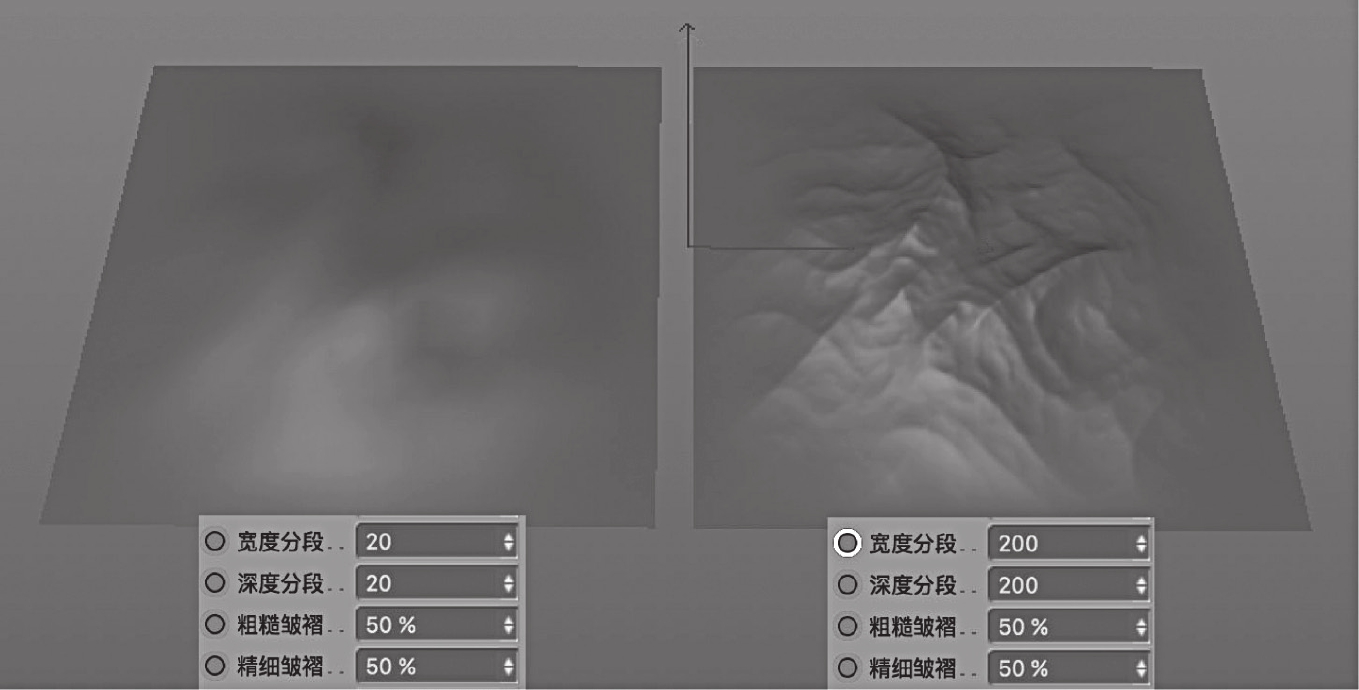

图3-28 低分段与高分段的效果对比

粗糙褶皱/精细褶皱：“粗糙褶皱”用于设置地形中大的地形脉络，“精细褶皱”用于设置地形中的细节纹理（见图3-29）。

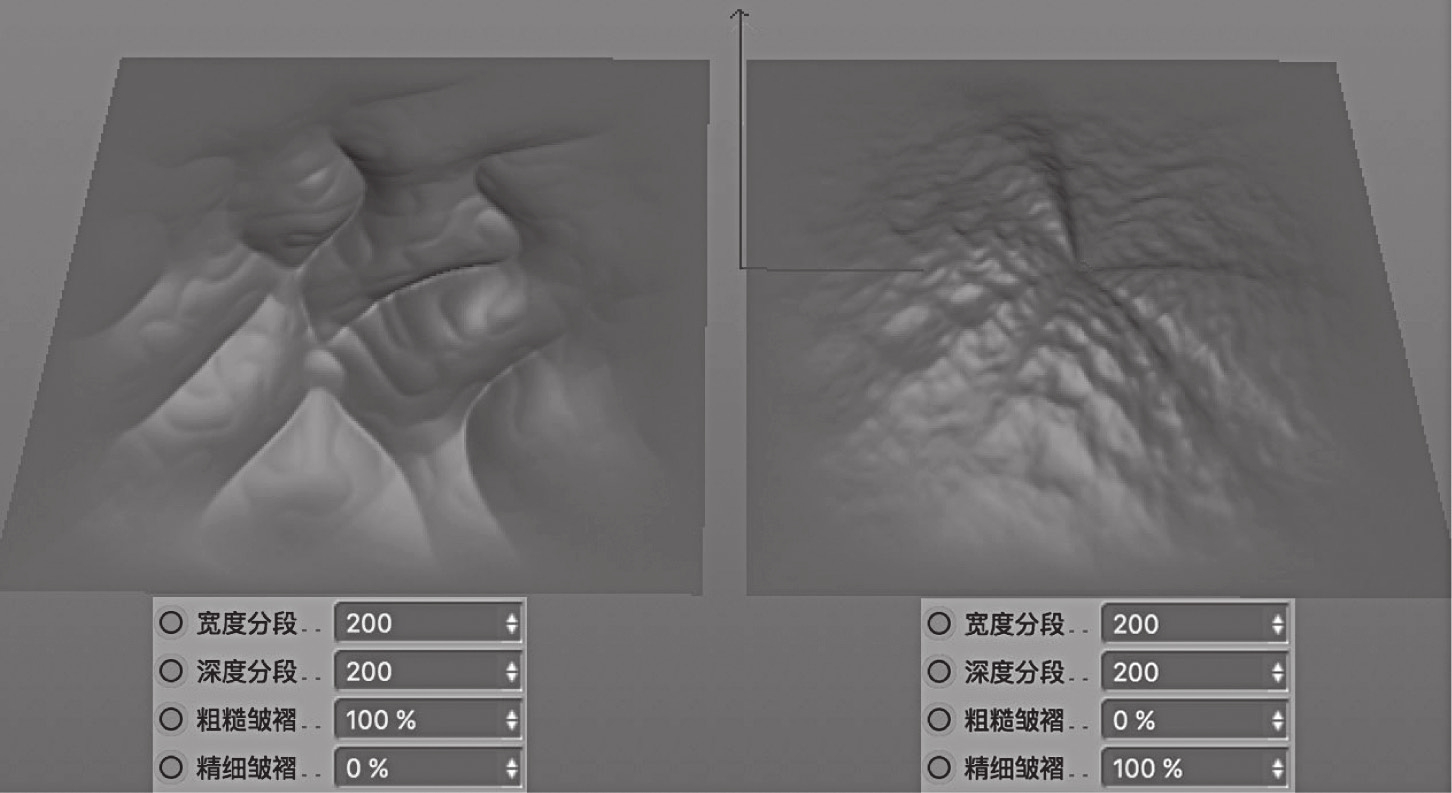

图3-29 粗糙褶皱与精细褶皱的效果对比

缩放：设置地形纹理的大小（见图3-30）。地形实际上是软件通过一张程序纹理来控制的，该参数就是对这张程序纹理进行缩放。

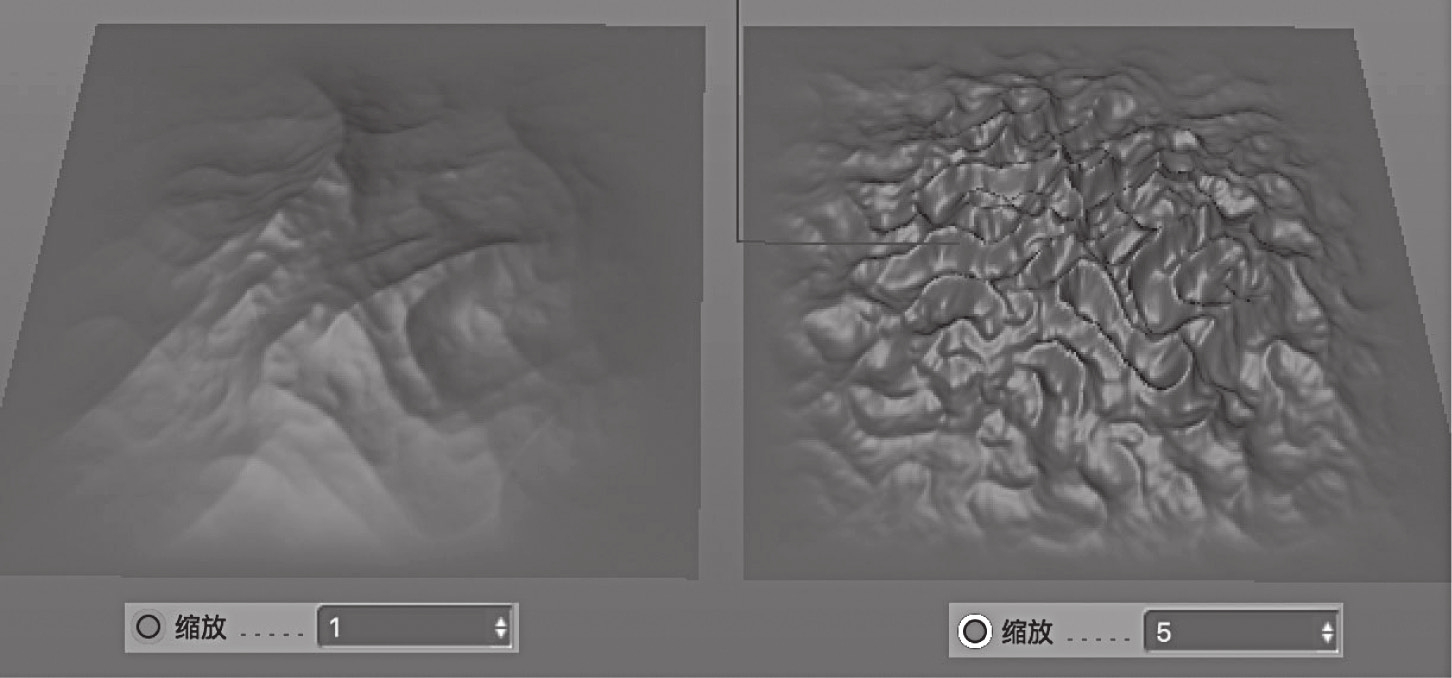

图3-30 不同缩放程度效果对比

海平面/地平面：海平面默认值为0%，用于模拟海水淹没山谷的状态；地平面的默认值为100%，用于模拟山顶削平的状态，效果见图3-31。

图3-31 海平面与地平面对地形的影响效果

多重不规则：用于产生不同的形态（见图3-32）。

图3-32 多重不归则效果

随机：用于产生随机效果。

限于海平面：默认勾选，去掉勾选后，效果如图3-33右侧所示。

图3-33 限于海平面选项勾选与不勾选效果对比

球状工具：勾选后可以形成一个球形的地形结构，用于制作小星球模型（见图3-34、图3-35）。

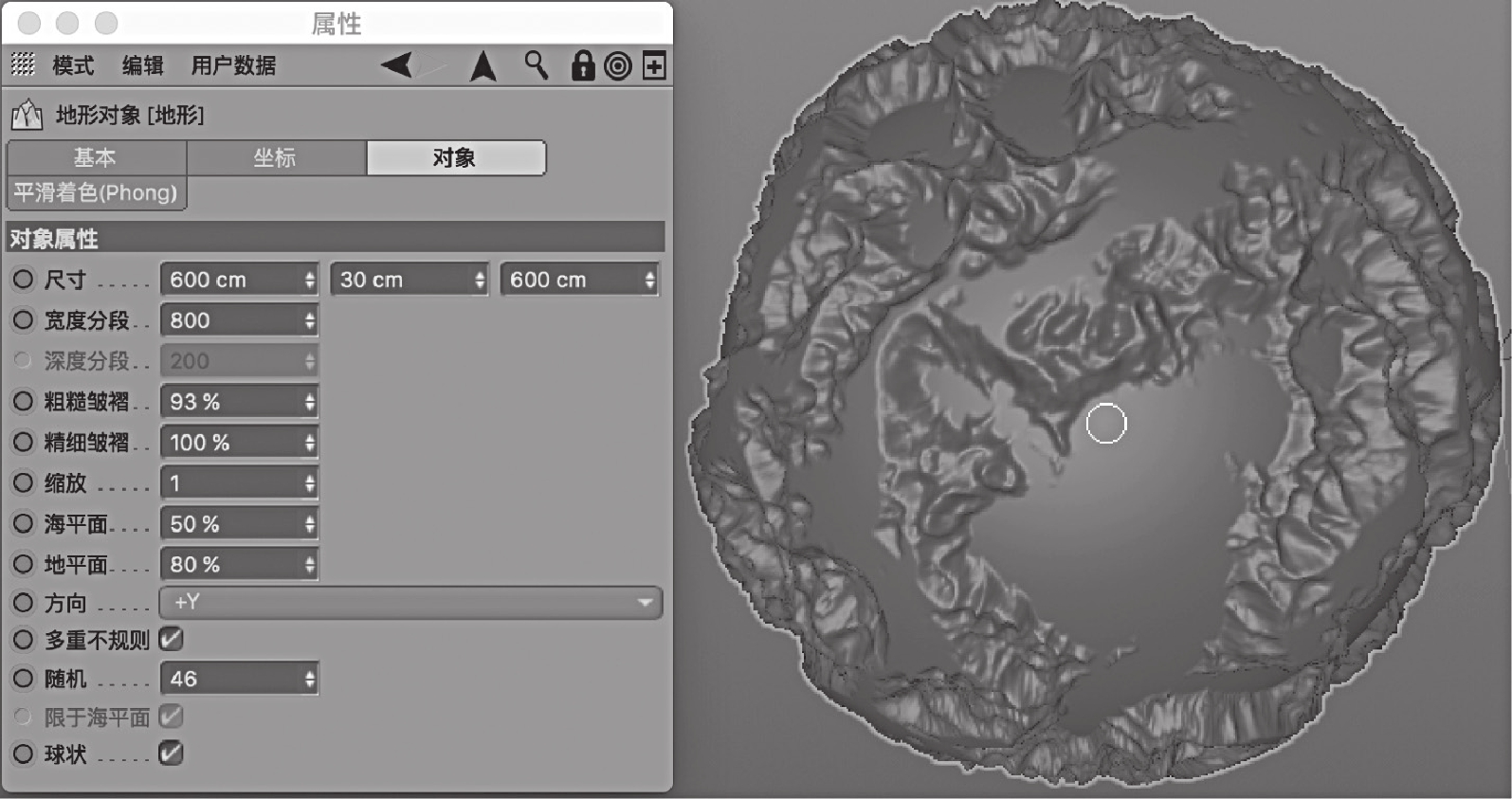

图3-34 勾选球状选项效果（1）

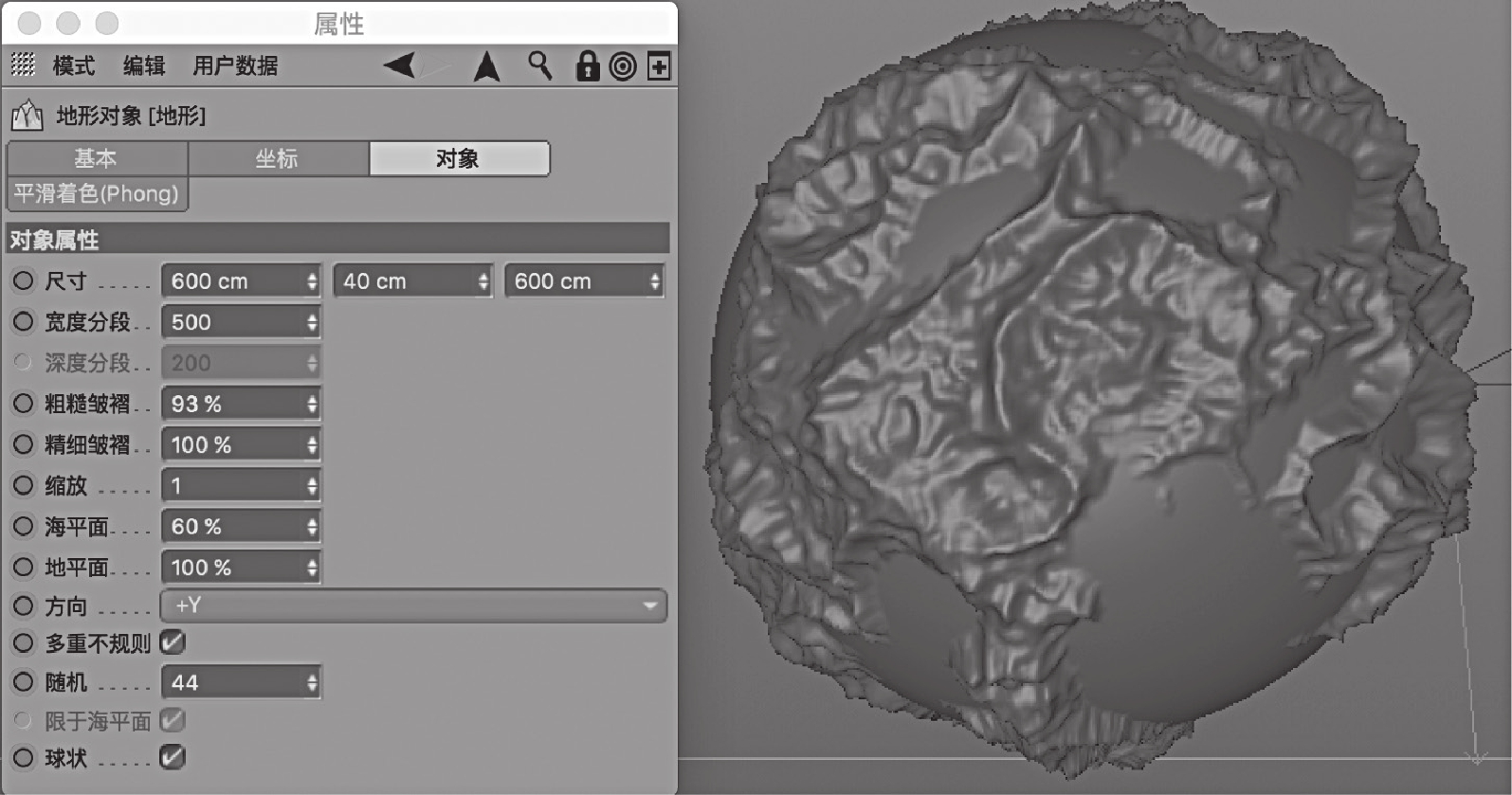

图3-35 勾选球状选项效果（2）

执行“主菜单>创建>对象>地貌”创建一个地貌对象。

地貌对象选项卡见图3-36。

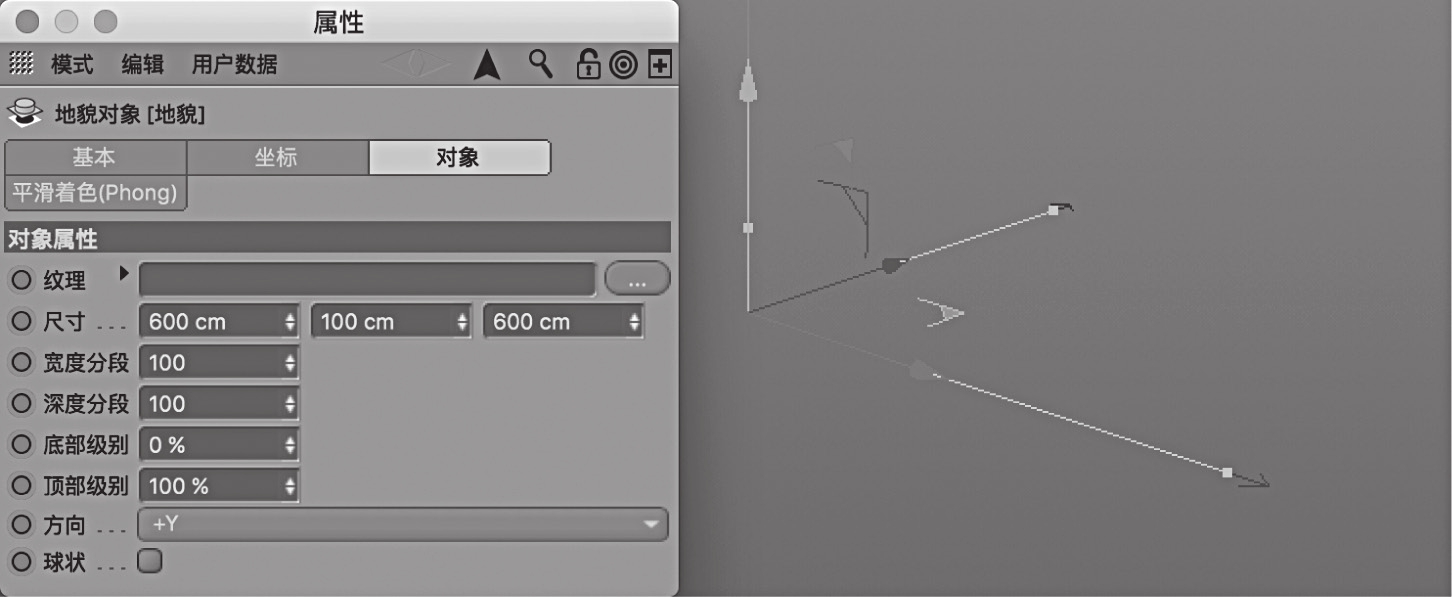

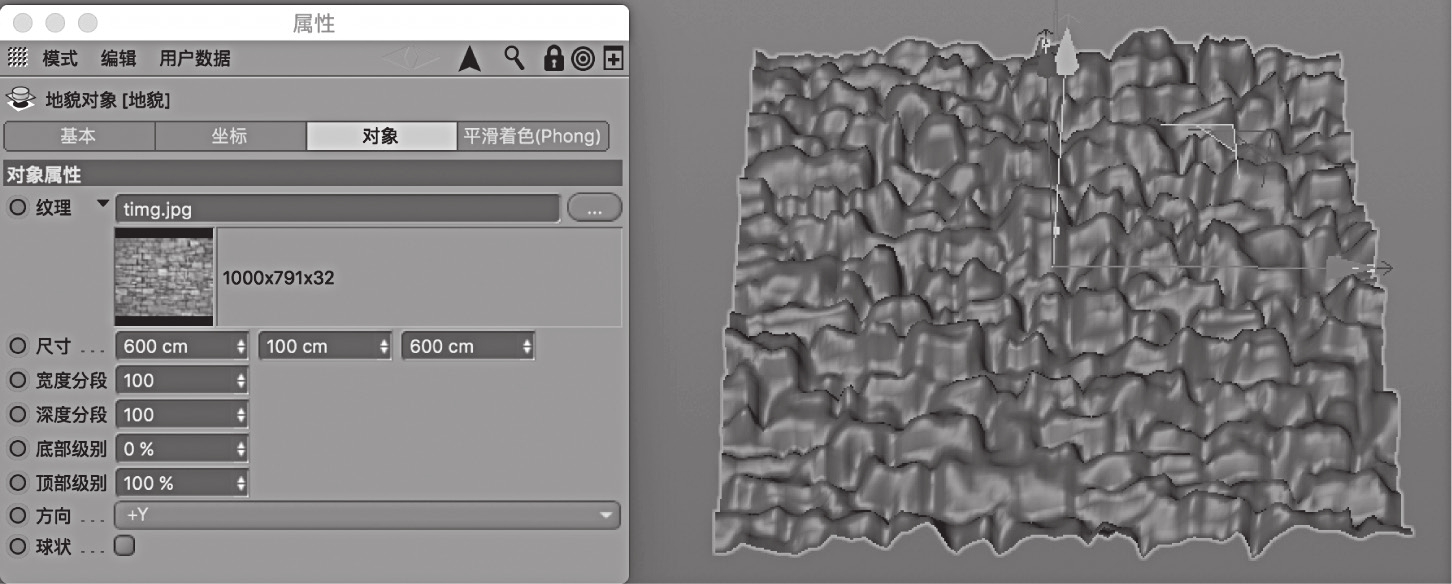

图3-36 地貌对象及其属性

纹理：地貌可以理解为地形的自定义模式，需要加载一张纹理贴图才能显示。点击纹理最右侧的按钮，选择一张贴图，效果见图3-37。

图3-37 地貌对象的形态由贴图的明度信息控制

宽度分段/深度分段：用于设置宽度和深度的分段，值越高，模型精度越细（见图3-38）。

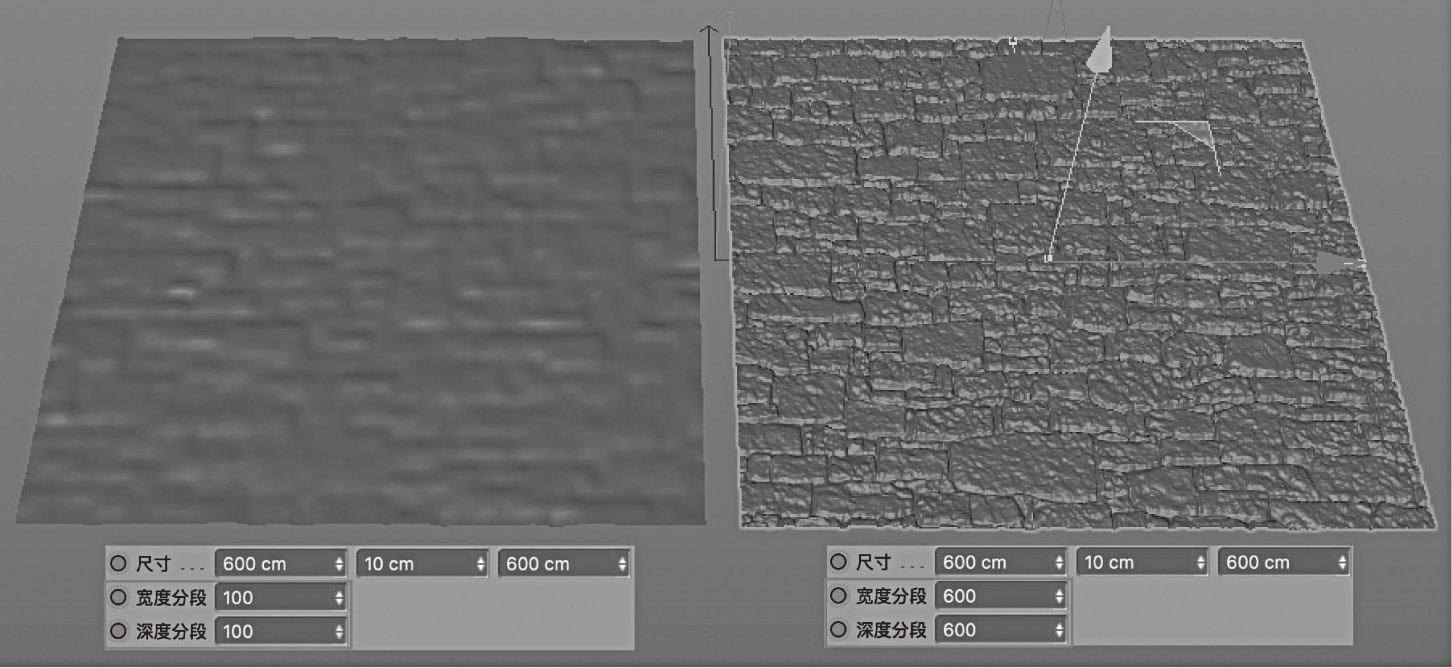

图3-38 低分段与高分段效果对比

底部级别/顶部级别：其效果类似于地形的海平面和地平面（见图3-39）。

图3-39 顶部级别与底部级别的控制效果
