剪辑与合成统称为后期环节，这两个阶段处理的都是视频或序列帧图像。而为后期环节提供分层序列帧素材的是渲染环节（见图1-18）。渲染环节实际上是计算机通过算图技术，生成图片的过程。在渲染开始的时候，人类的工作基本上就结束了，而在这之前，我们的一切工作都是为了跟计算机“沟通”清楚，告诉计算机我们到底需要什么样的图像。正如前文所提到的，要想将图像的细节毫无歧义地表达清楚，人类的语言是做不到的。例如，我们要描述一种红色的时候，可以使用大红、朱红、嫣红、深红、水红、橘红、杏红、粉红、桃红、玫瑰红、玫瑰茜红、茜素深红、土红、铁锈红、浅珍珠红、壳黄红、橙红、浅粉红、鲑红、猩红、鲜红、枢机红、勃艮第酒红、灰玫红、杜鹃红、枣红、灼红、绯红、殷红、紫红、宝石红、晕红、幽红、银红等词，可是任何一个词都不能让两个人在看到它时想到同样的颜色。人们对“孙悟空”这个家喻户晓的形象的认知可谓十分一致：脚踏筋斗云，手执金箍棒，生性聪明、活泼、忠诚、疾恶如仇，在民间文化中代表了机智、勇敢……，但无论描述得多么详细，在不同艺术家笔下他的形象都是不同的。

图1-18 渲染示例

但是计算机语言可以精确地“描述”图像。例如，图像上任意一点的颜色可以通过红（R）、绿（G）、蓝（B）三个数值共同定义，这三个数值都由8个二进制数组成，每位都只有0和1两种可能，那么8位就有2⁸种可能，也就是256种可能。通过三个值，计算机能够精确描述256*256*256=16 777 216种颜色。虽然这离大自然的颜色数量还差得远，但却几乎包括了人类眼睛所能感知的所有颜色。这仅仅是8位图像所带来的精度，实际上现在已经出现了16位和32位的图像。计算机语言应该是迄今为止最为精确的语言了，人眼几乎无法区别相邻数值的两个颜色的差别。

在位置描述方面则更为简单，平面图像由平面坐标来精确定义，三维图像由三维坐标定义。当空间中任意一个点都可以被精确定义时，再复杂的造型都可以由无数的空间中的点来定义。这样无论形和色（这是视觉的两个基本构成要素）都可以被精确地“描述”了。当然，我们大多数时候无需一个点一个点地去和计算机“沟通”，软件工程师们为我们提供了符合人类直觉的工具来和计算机“沟通”。比如，在三维软件中定义颜色，可以通过各种直观的“拾色器”来快速完成；还有强大的“材质系统”和“贴图系统”来帮助我们定义某个颜色应该在空间中或造型上的哪个位置出现、如何被灯光影响等。我们根据作用和特点将这些与计算机“沟通”的过程分类，于是有了三维软件的不同模块。

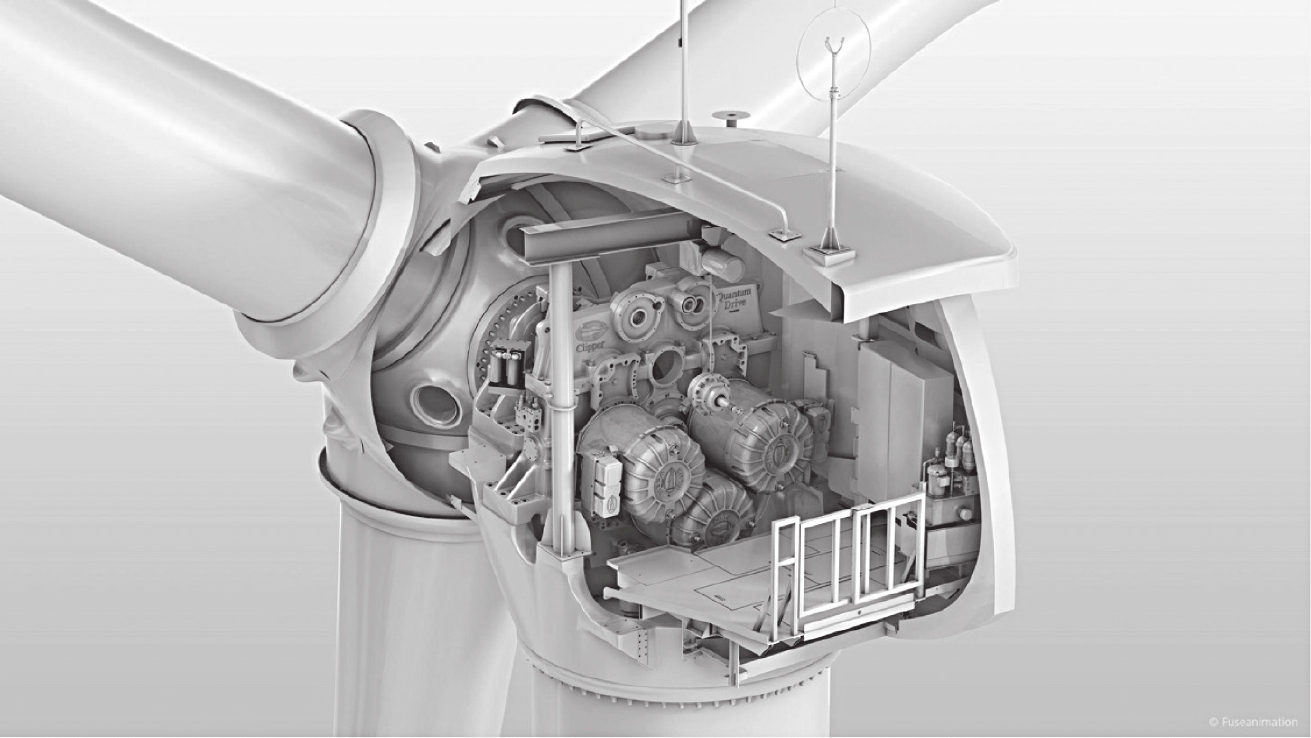

图1-19 建模示例

建模就是动画创作者根据“想要创造什么样的造型、环境、布局”与计算机进行精确沟通（见图1-19）。沟通的媒介就是软件在其视图中所提供的点、边、面元素。我们使用这些基本元素可以直观地塑造形象，而计算机则借由这些元素所在的空间坐标来进行进一步的计算。点、边、面是建模时能够使用的基本元素。点的空间位置通过X、Y、Z的坐标来定义，边可以通过其两个端点的X、Y、Z坐标来定义，面是通过其边界线的位置来定义。一个三维物体通常由若干个点、边和面组成，并且可以在软件中通过一个数值列表来描述。图1-20展示了构成一个人物头部模型的所有点的构造顺序和X、Y、Z的坐标数值。一切建模命令都可以被理解为按照某种规则对点、边、面进行添加、删减或更改其位置坐标。

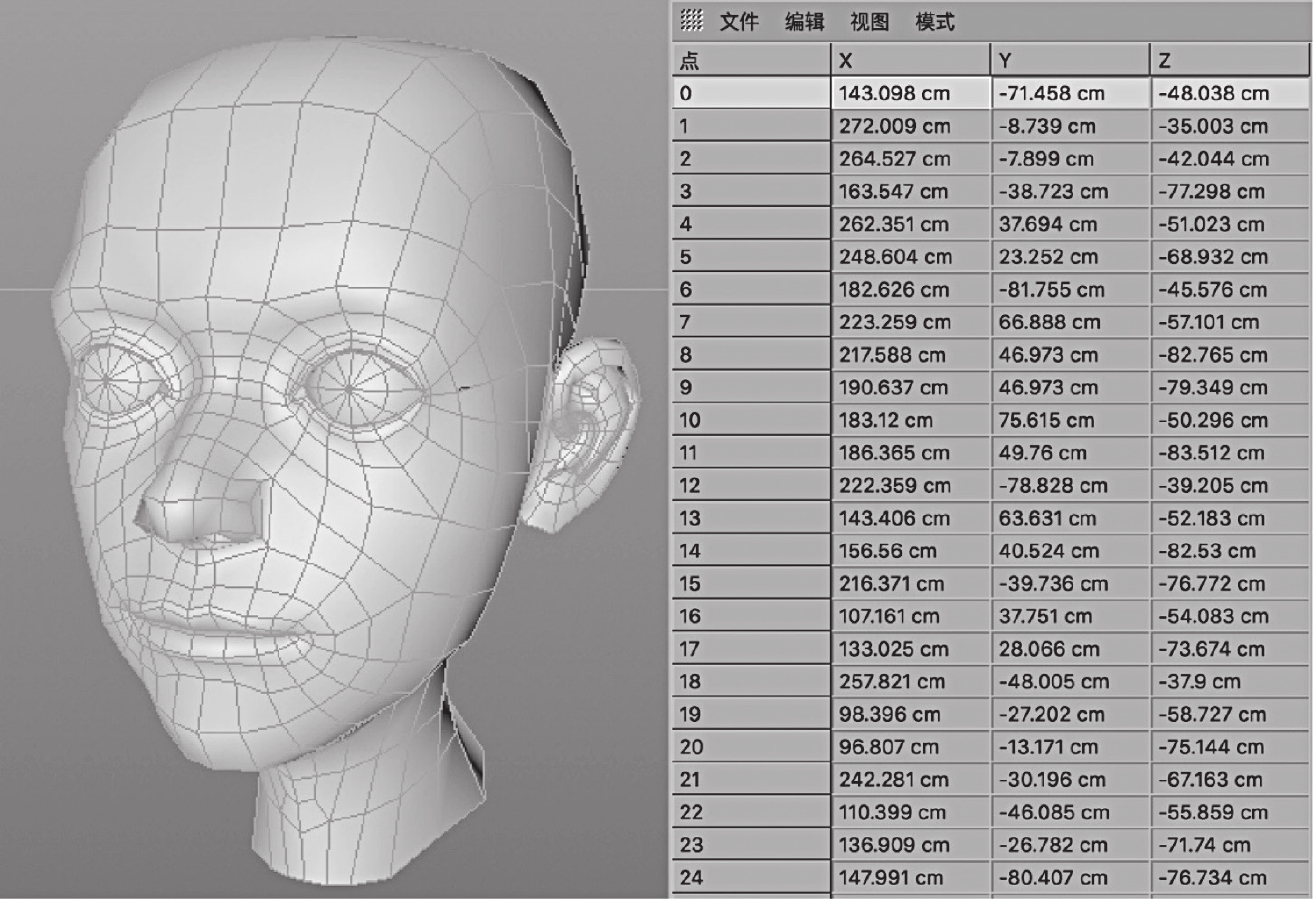

图1-20 人物头部模型

建模一般都是从一张或一些设计图开始的，靠凭空想象开始创作并不是明智的选择。即使现在的建模工具已经相当便利，但是其灵活性依然无法和草图相比。当然，在一个团队中，这些设计图往往来自于角色设计及场景设计环节（见图1-21）。

图1-21 根据角色设计图创建的模型

三维动画项目中建模的任务通常根据类型场景来划分。在大型项目中比较通用的是，将主要角色和次要角色分配给一个人或一个团队来完成；为道具和环境建模也叫做置景，这一工作就分配给其他人。

在建模环节，除了要关注造型，模型的点、边、面、结构还会对材质贴图、装备、动画等环节产生影响。因此在学习建模时，也要了解相关环节的信息。

该环节设置模型的表面信息，如颜色、粗糙程度以及光线如何作用于表面等。这些表面信息常常使用贴图来定义（见图1-22、图1-23）。

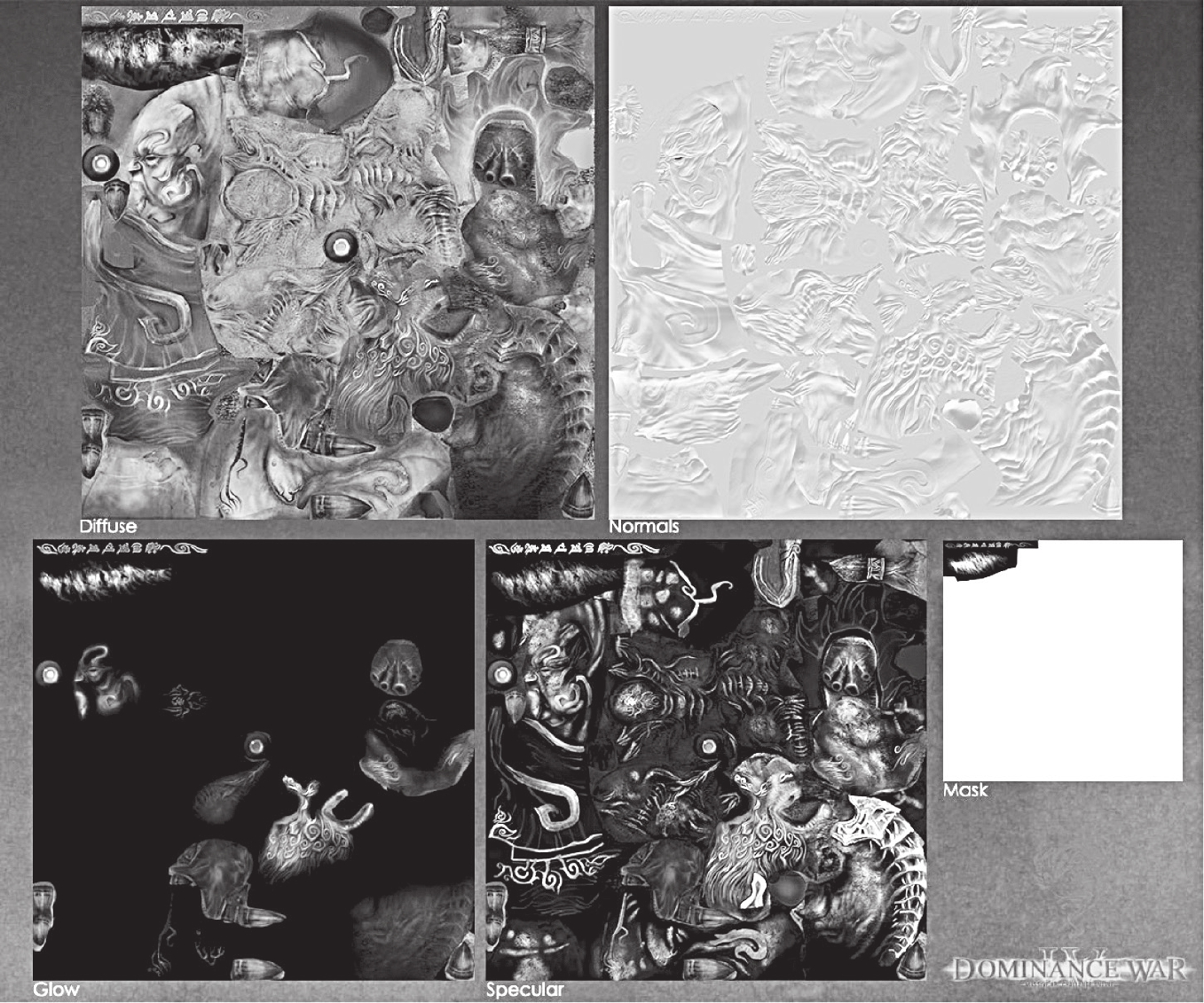

图1-22 贴图的信息（1）(www.chuimin.cn)

图1-23 贴图的信息（2）

装配可以理解为为模型安装控制装置，是一个极为复杂的技术环节，通常由技术人员完成。通常要为角色安装骨骼系统以对模型进行控制（见图1-24、图1-25）。装配环节没有统一的流程，要根据动画的具体要求来实现，同时也要考虑动画师的使用习惯。因此在装配前要与动画师进行细致的沟通。

图1-24 安装骨骼系统

图1-25 不同角色的不同装配效果

装配完成后的文件就可以提交到动画环节了，这可以算是三维流程中最有趣的部分了，装配好的角色犹如虚拟的玩偶，可以用来实现各种表演（见图1-26）。但是，在该环节的实际工作中并不会这么随意。一般整个动画的制作会分为几个阶段来进行：第一阶段是使用简化的角色，又被称为占位几何体，来设置主要姿势和动作，此时的“动画”像一张张定格的图像，通过这一步能确定每个关键帧的时间间隔，也就是确定动作的节奏；第二阶段是添加次级动作和面部动画；第三阶段是对细节和交叠动作时间设定进行微调。

图1-26 虚拟的角色玩偶

模拟环节主要解决风、雨、水、火等自然现象和碰撞、破碎等物理现象的动画制作。制作这些特效类型动画往往需要编写脚本的技术，因此这一环节也被称为技术动画。

灯光和材质、渲染环节虽息息相关，但在较大的团队中常常由不同的小组完成。灯光包括每个镜头所有光源的放置与微调。三维动画中的光源性质与传统的摄影布光非常接近（见图1-27）。在许多项目的制作过程中，当场景里的所有模型放置完成后，需要先搭建灯光舞台。在合成阶段，灯光常常需要微调或者润色，如果灯光师和合成师不是同一人，那么这两个环节的沟通就变得很重要。

图1-27 灯光的作用

思考与练习题

1.分镜（故事板）在三维动画流程中的作用？

2.导演如何与各环节沟通？
