实现网络设置与配置-网络设置配置
【摘要】：考虑到家用无线路由器的价格已经相当低廉,小李决定再购买一个带WDS功能的无线路由器,实现无线拓展。本任务将介绍配置无线路由器的WDS功能,完成无线路由器的无线互连。,形成直线拓扑。图7-25任务小结本任务在主、副无线路由器实现WDS无线桥接,只需要在副无线路由器上开启WDS功能即可,但是为了实现漫游功能,故可将副路由器的无线SSID、密码及信道设置为与主无线路由器完全相同。
任务描述
小李使用无线路由器TL-WR845N完成了家庭无线局域网的构建,充分享受无线美好生活,但美中不足的是,由于入户线路的缘故,他只能将无线路由器放置在书房内,无线信号穿越几道墙壁后传到卧室,衰减得相当厉害,几乎无法接入。考虑到家用无线路由器的价格已经相当低廉,小李决定再购买一个带WDS功能的无线路由器,实现无线拓展。
本任务将介绍配置无线路由器的WDS功能,完成无线路由器的无线互连。
相关知识
WDS（Wireless Distribution System）桥接功能可以将无线路由器通过无线方式连接到已有信号上,实现消除盲点、扩展范围的需求。
在普通的应用环境下,主要是两台无线路由器之间进行无线桥接。一些特殊的环境需要进行多台无线路由器的桥接,如多台无线路由器接入一台无线路由器上,形成星形拓扑,或“A桥接B、B桥接C……”,形成直线拓扑。一般建议不超过三级WDS桥接。
需要将所有无线路由器的管理IP地址修改为不同的地址,为了便于管理,一般会将副无线路由器的管理地址设置为与主无线路由器（连接宽带的路由器）同一网段。
主、副无线路由器中,只要有一个支持WDS桥接功能即可,支持WDS桥接功能的无线路由器作为副无线路由器,扫描桥接另一个主无线路由器即可。
在WDS桥接设置中,如果将副路由器的无线SSID、密码及信道设置为与主路由器相同,则可以实现移动过程中自动漫游。
任务解析
完成本任务首先要确认主无线路由器的SSID、无线密码以及无线信道;其次,应修改副无线路由器的管理IP地址以区别主无线路由器（同一品牌的无线路由器的管理IP地址一般都相同,甚至不同品牌的管理IP地址也相同）,但应使主、副无线路由器的管理IP地址在同一网段内;再次,于副无线路由器上修改无线设置同主无线路由器,并开启WDS扫描选择主无线路由器信号,填入主无线路由器密码;最后关闭副无线路由器的DHCP服务,设置副无线路由器的密码即可。
任务实施
一、确认主路由器的无线信号名称、无线密码以及无线信道
主无线路由器的无线SSID为“JGX”,密码为“jgx12345”,无线信道使用11信道。
二、修改副无线路由器的管理IP地址并使用新管理IP地址登录
修改副无线路由器的管理IP地址为192.168.1.2/24（主无线路由器的管理IP地址为192.168.1.1）。

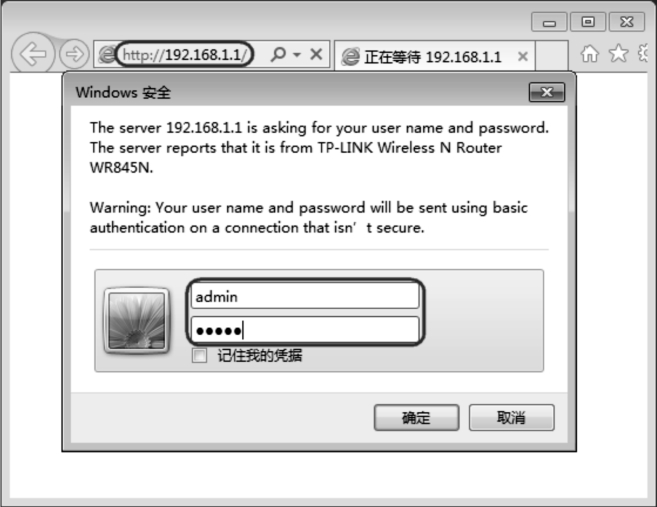

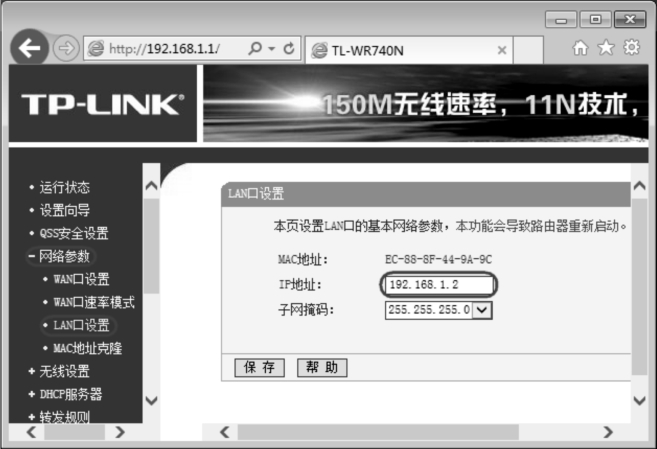

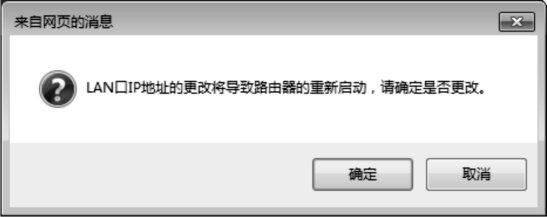

通过双绞线将笔记本电脑接入副无线路由器的LAN口,设置笔记本电脑的IP为192. 168.1.3/24,打开IE浏览器,在地址栏中输入“192.168.1.1”后敲回车键,输入用户名及密码（默认用户名及密码均为admin）,如图7-17所示,单击“确定”按钮进入副无线路由器的配置界面,在左边窗口的选项中选择“网络参数”,再选择“LAN口设置”,在右边窗口IP地址处填入“192.168.1.2”,如图7-18所示,单击“保存”按钮,在如图7-19所示弹出窗口中单击“确定”按钮,副无线路由器将重启,稍后网页将自动刷新,重新输入用户名及密码登录即可。
注意:不能自动刷新则重启后使用修改的IP地址登录副无线路由器的管理界面。
图7-17
图7-18
图7-19
三、修改无线设置及开启WDS扫描信号

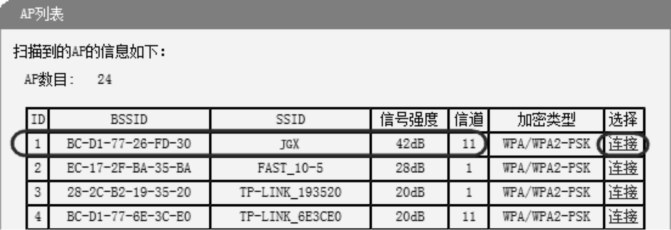

在配置界面左边窗口单击“无线设置”,再单击“基本设置”,设置与主无线路由器相同的SSID为“JGX”,设置与主无线路由器相同的信道为11,勾选“开启WDS”,如图7-20所示,单击“扫描”,在扫描页面中找到主无线路由器的无线SSID,如图7-21所示,单击“连接”,如图7-22所示,在“密钥”位置输入主无线路由器的无线密码“jgx12345”,输入完成后单击“保存”。
图7-20
(www.chuimin.cn)
图7-21
图7-22
四、设置副路由器的无线密码

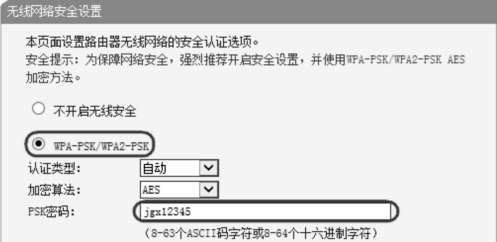

在配置界面左边窗口单击“无线安全设置”,在右边窗口选择与主无线路由器相同的加密方式,在“PSK密码”中设置与主无线路由器相同的无线密码,如图7-23所示,完成后单击“保存”。
图7-23
五、关闭DHCP服务器
在配置界面左边窗口单击“DHCP服务器”,在右边窗口选择DHCP服务器为“不启用”,如图7-24所示,完成后单击“保存”。
图7-24
注意:DHCP关闭成功后,请重启路由器。重启的方法:单击左边窗口的“系统工具”,单击“重启路由器”,在右边窗口单击“重启路由器”后确定即可。
六、确认WDS成功

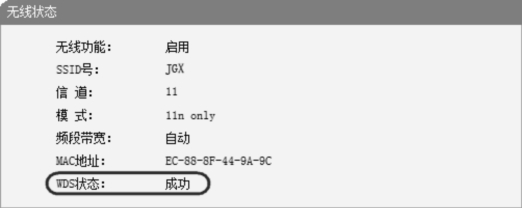

重启完成后,在配置界面的左边窗口单击“运行状态”,观察右边窗口的“无线状态”,在“WDS状态”处显示“成功”,如图7-25所示,则表示桥接WDS设置成功。
图7-25
任务小结
本任务在主、副无线路由器实现WDS无线桥接,只需要在副无线路由器上开启WDS功能即可,但是为了实现漫游功能,故可将副路由器的无线SSID、密码及信道设置为与主无线路由器完全相同。
在本任务中要注意修改副无线路由器的管理IP地址,另外,只需要在主、副无线路由器任意一个设备上开启DHCP服务就足够了。
拓展提高

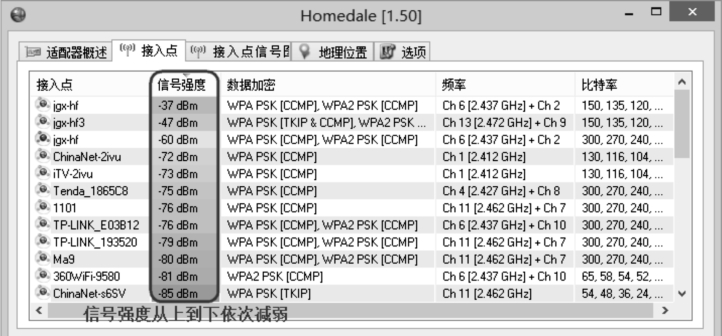

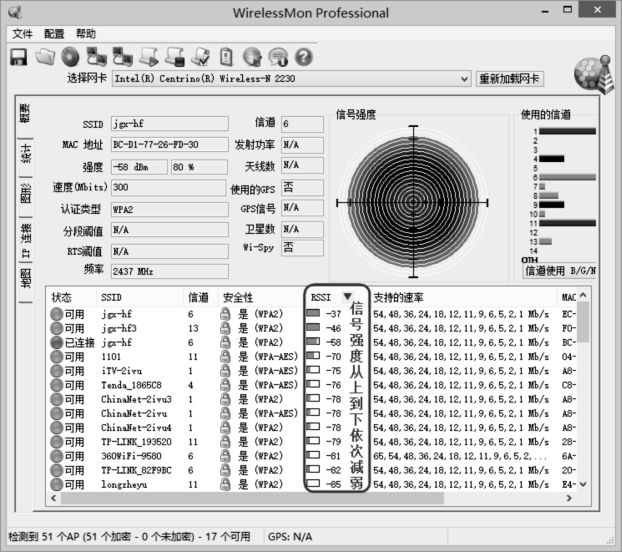

无线网络信号强度的单位可使用dBm（毫瓦分贝）,一般是用负数表示,正常信号变化范围为-110（坏）～-30 dBm（好）。用户可以使用一些软件（如WirelessMon v4.0、Homedale v1.50等）借助笔记本电脑的无线网卡来测试无线信号的强弱,如使用WirelessMon v4.0、Homedale v1.50查看无线连接情况,如图7-26、图7-27所示。
图7-26
图7-27
课后自测
1.上网搜索学习无线路由器TL-WR845N实现WDS无线桥接的配置过程。2.安装使用WirelessMon v4.0测试无线连接情况。
