家用无线路由器网络设置配置
【摘要】：小李家人新买了一台笔记本电脑,为了不因重新布线而损坏家中的装修,小李决定购买一台家用无线路由器,在家中构建家庭无线局域网,享受无线新生活。本任务将介绍家用无线路由器的基本配置,构建家庭无线局域网。任务实施一、观察家用无线路由器观察常用家用无线路由器的端口,如图7-3所示,识别WAN口及LAN口。此无线路由器的DHCP服务默认启用,可修改起始IP地址和最大用户数,为配置为自动获取IP地址的最终用户提供可用IP地址。
任务描述
小李早已在家中申请了ADSL上网,Internet服务供应商（ISP）提供给他一个上网账号、密码及一台非路由ADSLMODEM,ADSL入户线路经过非路由ADSLMODEM,再使用双绞线连接到小李家中的一台台式计算机上,小李已经能够上网冲浪了。小李家人新买了一台笔记本电脑,为了不因重新布线而损坏家中的装修,小李决定购买一台家用无线路由器,在家中构建家庭无线局域网,享受无线新生活。
本任务将介绍家用无线路由器的基本配置,构建家庭无线局域网。
相关知识
非对称数字用户环路（ADSL）技术采用频分复用技术将普通的电话线分成了电话、上行和下行3个相对独立的信道,是一种新的数据传输方式,可以提供最高1 Mbps的上行速率和最高8 Mbps的下行速率（也就是通常所说的带宽）。最新的ADSL2＋技术可以提供最高24 Mbps的下行速率,打破了ADSL接入方式带宽限制的瓶颈,使其应用范围更加广阔。
ADSL通常提供3种网络登录方式:桥接、PPPoA（PPPoverATM,基于ATM的端对端协议）;PPPoE（PPP over Ethernet,基于以太网的端对端协议）。桥接是直接提供静态IP地址接入,而后两种通常不提供静态IP地址,是动态地给用户分配网络地址。
802.11是IEEE最初于1997年制订的一个无线局域网标准,几经修订,从802.11a、802.11b、802.11g已经发展到了最新的802.11n。
IEEE802.11n支持双频模式,可以工作于2.4 GHz频带或者5 GHz频带,传输速度300 Mbps,最高可达600 Mbps,该标准在2009年9月份获得批准,是非常有发展潜力的无线局域网标准。
SSID是服务集标志（Service Set Identifier）的缩写。通俗地说,SSID便是给无线网络所取的名字,配置在无线设备（如无线路由器）上,经由无线设备“广播”出来,无线终端（如笔记本电脑、智能手机等）通过扫描SSID,找到相应的无线设备,最终实现接入。
当多个无线信号互相干扰时,可通过选择使用不同的信道改善网络环境。
DHCP服务指的是由DHCP服务器控制一段IP地址范围（放入地址池中）,客户端可以自动获得DHCP服务器从地址池中分配出来的IP地址、子网掩码和默认网关。
目前主流的无线路由都有WEP、WPA、WPA2 3种加密方式,从安全角度上来讲,推荐采用WPA2的加密方式。
完整的ADSL无线上网实图如图7-1所示。
图7-1
任务解析
家用无线路由器都有一个管理IP地址,这个地址通常能在无线路由器底部的标签上看到,同时在标签上还能看到远程WEB方式访问该管理IP地址时的用户名及密码,如图7-2所示。
图7-2
在本任务中,将使用PACKET TRACER软件中的无线路由器Linksys-WRT300N来模拟构建无线局域网,该无线路由器的管理IP地址是192.168.0.1/24,用户名为admin,密码为admin。
小李家中的ADSL上网,采用的是PPPoE的网络登录方式,因此配置无线路由器Linksys-WRT300N的互联网接入方式时,应选用PPPoE方式。
任务实施
一、观察家用无线路由器
观察常用家用无线路由器的端口,如图7-3所示,识别WAN口及LAN口。
图7-3
WAN口一般接入ADSLMODEM上,LAN口一般接入终端上。PACKET TRACER软件中的无线路由器Linksys-WRT300N的WAN口名为Internet口。
二、搭建网络拓扑

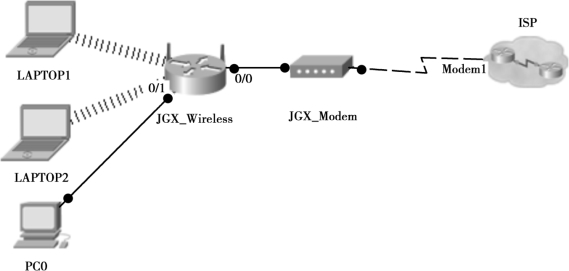

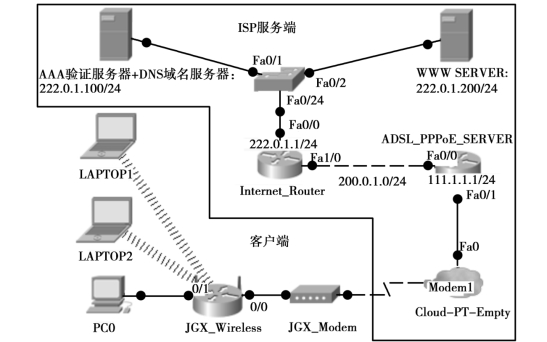

在PACKETTRACER软件中搭建如图7-4所示网络拓扑,此拓扑图中“ISP服务端”的配置较为复杂,可暂不考虑,简化为如图7-5所示。
图7-4
图7-5
连接说明:使用直连线连接PC0到无线路由器的Ethernet 1端口;使用直连线连接无线路由器的Internet端口到仿真局域网设备DSL-Modem-PT的Port 1端口;使用电话线连接DSL-Modem-PT的Port0端口到仿真局域网设备Cloud-PT的Modem 1端口。
三、配置PC0的IP地址及子网掩码

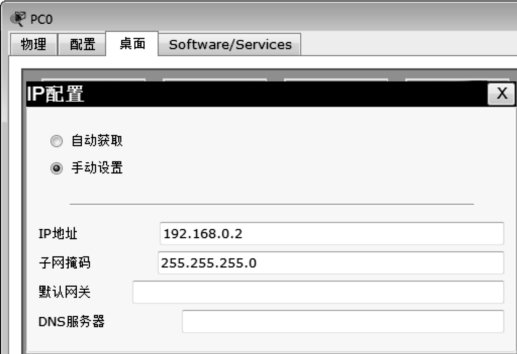

配置PC0的IP地址为192.168.0.2/24,子网掩码为255.255.255.0,默认网关和DNS服务器暂不配置,如图7-6所示。
图7-6
四、使用WEB方式登录无线路由器的管理界面

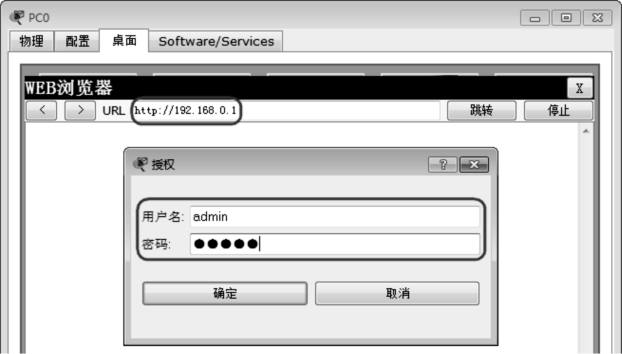

使用WEB方式从PC0远程登录192.168.0.1（无线路由器Linksys-WRT300N的管理IP地址）,如图7-7所示,单击“确定”按钮后可开始管理无线路由器。
图7-7
五、进行无线路由器的网络配置
由于是在模拟软件中操作,所以也可直接单击工作区中的无线路由器,然后在“图形用户界面”直接对无线路由器进行配置,如图7-8所示。
图7-8
说明:在Internet Connection type处,将“Automatic Configuration-DHCP”改为“PPPoE”网络接入方式后,填入ISP提供的用户名及密码。本处由拓扑配置假定用户名为user1,密码为user1。

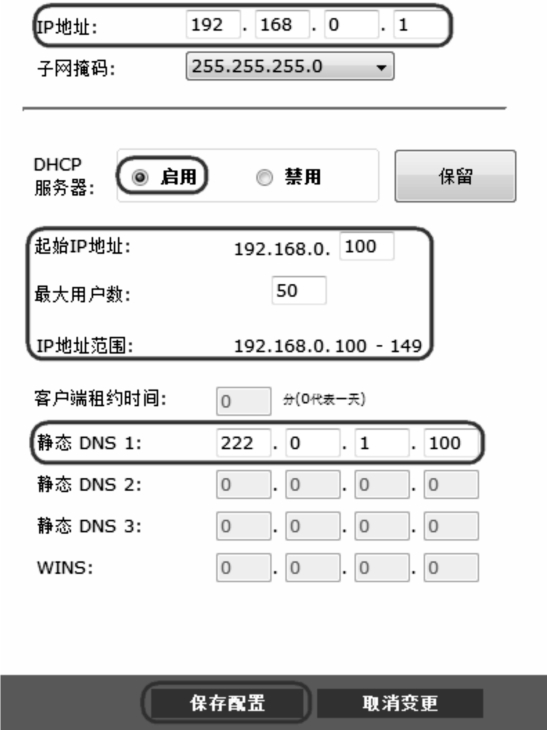

向下卷动当前屏幕,如图7-9所示。
图7-9(www.chuimin.cn)
此时,可观察到该无线路由器的默认管理IP地址为192.168.0.1/24。
此无线路由器的DHCP服务默认启用,可修改起始IP地址和最大用户数,为配置为自动获取IP地址的最终用户提供可用IP地址。
填入静态DNS 1地址,此DNS地址由ISP提供,实现从域名到IP地址的转换。本处由拓扑配置假定为222.0.1.100。

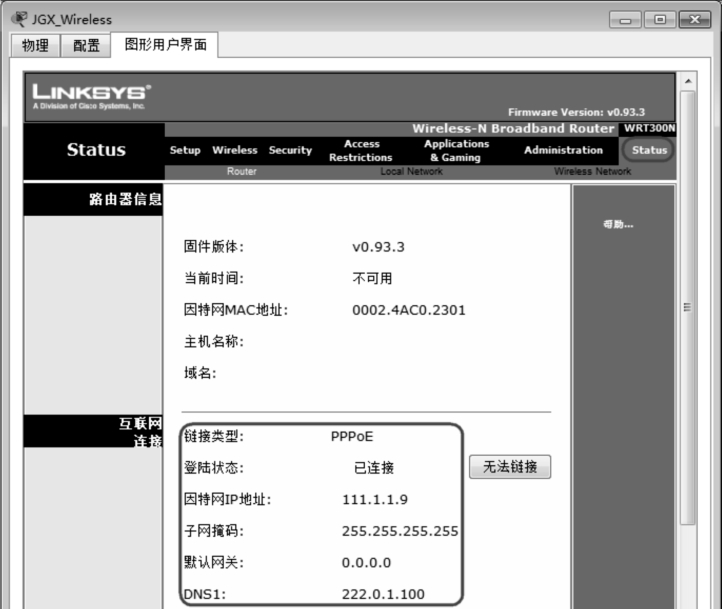

单击“保存配置”按钮,向上卷动屏幕回到最上方,单击右上角位置的“Status”,可查看互联网连接状态,如图7-10所示,表示已成功连接。由本拓扑配置决定此无线路由器获得一个公网IP地址为111.1.1.9/24。
图7-10
注意:千万不要忘记单击最下方的“保存配置”按钮,否则无法连接。
六、进行无线路由器的基本无线配置

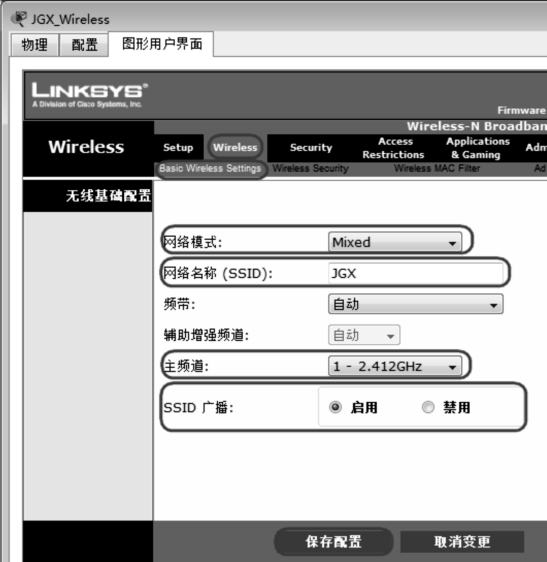

单击屏幕上方的“Wireless”,再单击“Basic Wireless Settings”,如图7-11所示进行无线基本配置。
图7-11
说明:对于无线配置来说,最重要的参数就是SSID,此无线路由器的SSID设为“JGX”并启用SSID广播（也可禁用,安全性略好）。无线路由器默认的网络模式为11b/g/n混合,但可以根据用户的网卡和网络环境选择不同的网络模式。如果网络中同时存在802.11b和802.11g设备,则需选择混合模式,以保持兼容性。主频道即信道,一般家用无线路由器常默认采用信道6,建议修改为1或11。
注意:千万不要忘记单击最下方的“保存配置”按钮。
七、进行无线路由器的无线安全配置
单击“Wireless Security”,如图7-12所示,进行无线安全的配置,并保存配置。
说明:本无线路由器接入采用了WPA2 Personal加密模式,密码设置为“jgx12345”,密码要求8～63位ASCII字符。
图7-12
八、为笔记本电脑LAPTOP1更换无线网卡,接入无线路由器

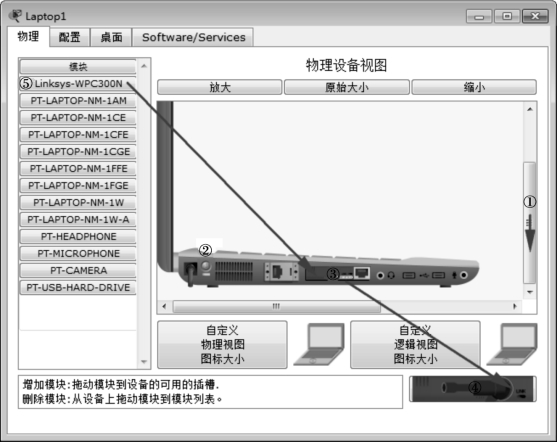

如图7-13所示,单击工作区的LAPTOP1,在“物理”标签页中,拉下①处的滑块,单击②处关闭笔记本电脑的电源,在③处按住鼠标拖到④处删除原有网卡,在⑤处按住鼠标拖到③处安装无线网卡,再次单击②处打开电源。
图7-13
如图7-14所示,在“配置”标签页中单击“Wireless”,填入在无线路由器中设置好的SSID:JGX,在认证区选择WPA2-PSK,填入在无线路由器中设置好的密码。
图7-14

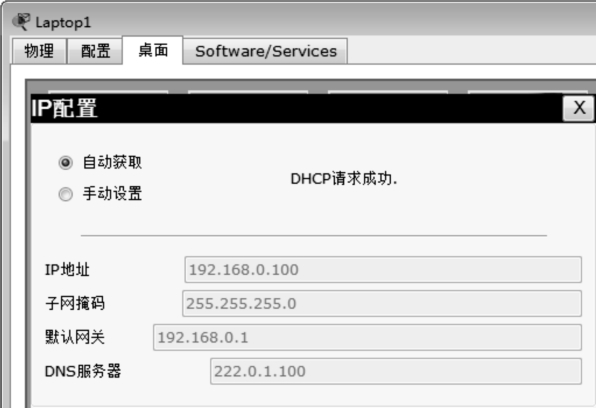

单击“桌面”标签页,单击“IP地址配置”,如图7-15所示,笔记本电脑LAPTOP 1成功接入无线路由器,获取到无线路由器分发的IP地址为192.168.0.100/24,网关为192.168.0. 1,DNS服务器为
图7-15
222.0.1.100。
九、为笔记本电脑LAPTOP 2更换无线网卡,接入无线路由器
重复上一步操作,使LAPTOP 2也成功接入无线路由器。
十、配置PC0的默认网关及DNS服务器
补充配置PC0的默认网关为192.168.0.1,DNS服务器为200.0.1.100。
十一、进行连通性测试
从PC0、LAPTOP1、LAPTOP2访问www.jgx.com,如图7-16所示,即成功。
图7-16
任务小结
配置家用无线路由器有几个问题,如清楚了这几个问题,则家用无线路由器可轻松配置:
1.采用什么方式接入Internet？是使用桥接静态IP地址,或是直接动态获取IP地址,又抑或是使用PPPoE动态获取IP地址？使用桥接静态IP地址,ISP会提供一个IP地址给你;直接动态获取IP地址最为简单,将入户线直接接到无线路由器的WAN口,设置接入方式为“动态获取IP地址”即可连接;使用PPPoE方式,ISP一般会提供给你账户名及密码。
2.理解什么是SSID最为关键,无线连接全靠它。
3.了解无线加密方式有哪几种,从而保证无线的安全接入。
4.理解什么是DHCP服务,它能使客户端自动获得有效的IP地址,方便了网络管理。
拓展提高
本任务完整实例在ISP区域涉及较多的网络概念,包含了AAA服务、DNS服务、PPPoE服务、Radius认证服务等,如有兴趣,可百度一下,自行学习。
课后自测
1.在PACKET TRACER中完成一个PPPoE接入的无线路由器配置（ISP端不作要求）。
2.自行设计一个拓扑,在PACKET TRACER中完成一个静态IP地址接入的无线路由器配置,要求模拟出公网拓扑。
3.上网搜索学习无线路由器TL-WR845N的配置过程。
