完成路由的重发布-网络设置配置

2025-09-30 理论教育 版权反馈
【摘要】：本任务将介绍通过在不同路由域进行路由重发布而实现网络互联的技术。相关知识路由器支持多种路由协议,每种路由协议都有自己的特性,如何实现RIP与OSPF协议间路由迁移,使得在不同路由域间学习到对方路由,只有采用路由重发布技术。路由重发布是指连接到不同路由域的边界路由器,在不同路由域之间交换和通告路由选择信息的能力。任务解析RIP路由重发布到OSPF路由域:进入OSPF路由配置模式。

任务描述

某超市收购一个分店,原超市网络使用10.10.10.0/24和10.10.20.0/24两个网段,采用OSPF动态路由协议;新分店网络使用192.168.1.0/24网段,采用RIP v2动态路由协议。为了实现两个店区网络互联,形成多园区的网络,网络管理员使用一个路由器连接两个店区,在不改变原两店路由协议的基础上,通过路由重发布技术达到网络互联的目的。

本任务将介绍通过在不同路由域进行路由重发布而实现网络互联的技术。

相关知识

路由器支持多种路由协议,每种路由协议都有自己的特性,如何实现RIP与OSPF协议间路由迁移,使得在不同路由域间学习到对方路由,只有采用路由重发布技术。

路由重发布是指连接到不同路由域的边界路由器,在不同路由域（如RIP或OSPF）之间交换和通告路由选择信息的能力。通常路由重发布应用于网络重新整合的场合,如多区域网络使用不同的路由协议,如果要统一使用一种协议,重新配置的工作量很大,且网络需要停止工作,这在一般情况下是不允许的。

任务解析

RIP路由重发布到OSPF路由域:

（1）进入OSPF路由配置模式。

（2）使用“redistribute rip subnets”命令,subnets参数能将无类路由（子网路由）重发布。

OSPF路由重发布到RIP路由域:

（1）进入RIP路由配置模式。

（2）使用“redistribute ospf 进程号 metric 跳数”命令。“跳数”值并无实际意义,但必须要有这样一个象征性的度量。

任务实施

一、搭建网络拓扑

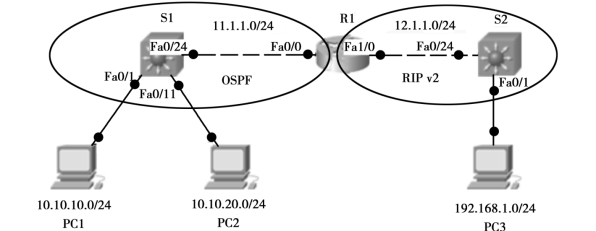

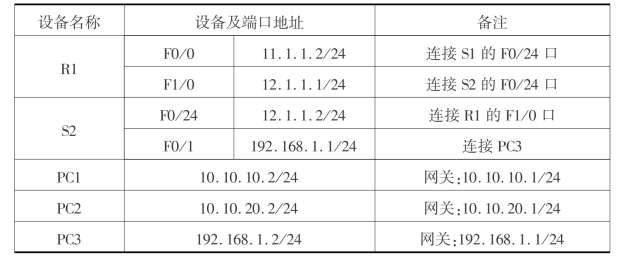

在PACKET TRACER软件中搭建如图4-11所示网络拓扑,各设备及端口地址见表4-9,请注意各属于OSPF路由域及RIP路由域的端口。

图4-11

表4-9

续表

二、配置交换机及VLAN

配置三层交换机S1的端口及VLAN,并开启路由功能。

Switch（config）＃host S1

S1（config）＃ip routing

S1（config）＃vlan 10

S1（config-vlan）＃exi

S1（config）＃vlan 20

S1（config-vlan）＃exi

S1（config）＃int vl 10

S1（config-if）＃ip add 10.10.10.1 255.255.255.0

S1（config-if）＃no shut

S1（config-if）＃exi

S1（config）＃int vl 20

S1（config-if）＃ip add 10.10.20.1 255.255.255.0

S1（config-if）＃no shut

S1（config-if）＃exi

S1（config）＃int ran f0/1-10

S1（config-if-range）＃swi acc vl 10

S1（config-if-range）＃exi

S1（config）＃int ran f0/11-20

S1（config-if-range）＃swi acc vl 20

S1（config-if-range）＃exi

S1（config）＃int f0/24

S1（config-if）＃no switchport

S1（config-if）＃ip add 11.1.1.1 255.255.255.0

S1（config-if）＃no shut

S1（config-if）＃exi

S1（config）＃

三、配置路由器R1的端口

Router（config）＃host R1

R1（config）＃int f0/0

R1（config-if）＃ip add 11.1.1.2 255.255.255.0

R1（config-if）＃no sh

R1（config-if）＃exi

R1（config）＃int f1/0

R1（config-if）＃ip add 12.1.1.1 255.255.255.0

R1（config-if）＃no shut

R1（config-if）＃exi

R1（config）＃

四、配置三层交换机S2的端口并开启路由功能

Switch（config）＃host S2

S2（config）＃ip routing

S2（config）＃int f0/24

S2（config-if）＃no swi

S2（config-if）＃exi

S2（config）＃int f0/1

S2（config-if）＃no swi

S2（config-if）＃ip add 192.168.1.1 255.255.255.0

S2（config-if）＃no shut

S2（config-if）＃exi

S2（config）＃

五、三层交换机S1上配置OSPF路由协议

S1（config）＃router ospf 1

S1（config-router）＃netw 10.10.10.0 0.0.0.255 ar 0

S1（config-router）＃netw 10.10.20.0 0.0.0.255 ar 0

S1（config-router）＃netw 11.1.1.0 0.0.0.255 ar 0

S1（config-router）＃exi

S1（config）＃

六、三层交换机S2上配置RIP v2路由协议

S2（config）＃router rip

S2（config-router）＃netw 192.168.1.0

S2（config-router）＃netw 12.1.1.0

S2（config-router）＃no auto-summary

S2（config-router）＃ver 2

S2（config-router）＃exi

S2（config）＃(https://www.chuimin.cn)

七、在路由器R1上配置OSPF及RIP v2路由协议

R1（config）＃router ospf 1

R1（config-router）＃netw 11.1.1.0 0.0.0.255 ar 0

R1（config-router）＃exi

R1（config）＃router rip

R1（config-router）＃netw 12.1.1.0

R1（config-router）＃no auto-summary

R1（config-router）＃ver 2

R1（config-router）＃exi

R1（config）＃

八、查看S1、R2、S1上的路由

在特权模式下使用“show ip route”命令分别查看S1、R2、S1上的路由。

S1上的路由:

C　10.10.10.0 is directly connected, Vlan10

C　10.10.20.0 is directly connected, Vlan20

C　11.1.1.0 is directly connected, FastEthernet0/24

S2上的路由:

C　12.1.1.0 is directly connected, FastEthernet0/24

C　192.168.1.0/24 is directly connected, FastEthernet0/1

R1上的路由:

O　10.10.10.0 [110/2] via 11.1.1.1, 00:11:05, FastEthernet0/0

O　10.10.20.0 [110/2] via 11.1.1.1, 00:11:05, FastEthernet0/0

C　11.1.1.0 is directly connected, FastEthernet0/0

C　12.1.1.0 is directly connected, FastEthernet1/0

R　192.168.1.0/24 [120/1] via 12.1.1.2, 00:00:17, FastEthernet1/0

说明:S1属于OSPF路由域,其上只有本地的直连路由,属于RIP路由的12.1.1.0/24、192.168.1.0/24无法通过R1进入S1的路由表;S2属于RIP路由域,其上也只有本地的直连路由,属于OSPF路由的10.10.10.0/24、10.10.20.0/24、11.1.1.0/24无法通过R1进入S2的路由表;而R1上则包含了所有网段的路由信息,既有直连路由,又有OSPF和RIP的路由信息。

九、在路由器R1上配置RIP路由重发布到OSPF路由域

R1（config）＃route ospf 1 !进入OSPF路由配置模式

R1（config-router）＃redistribute rip subnets !将RIP路由信息重发布为OSPF路由信息,加上subnets参数能将无类路由（子网路由）重发布

R1（config-router）＃exi

R1（config）＃

十、查看S1的路由信息

在特权模式下使用“show ip route”命令查看S1的路由信息。

C　10.10.10.0 is directly connected, Vlan10

C　10.10.20.0 is directly connected, Vlan20

C　11.1.1.0 is directly connected, FastEthernet0/24

O E2 12.1.1.0 [110/20] via 11.1.1.2, 00:08:57, FastEthernet0/24

O E2 192.168.1.0/24 [110/20] via 11.1.1.2, 00:10:18, FastEthernet0/24

说明:RIP路由域中的路由信息12.1.1.0/24、192.168.1.0/24经过重发布为OSPF路由进入S1的路由表,字符串“E2”表示第二类外部OSPF路由。

十一、在路由器R1上配置OSPF路由重发布到RIP路由域

R1（config）＃router rip !进入RIP路由配置模式

R1（config-router）＃redistribute ospf 1 metric 1 !将进程1中OSPF路由信息重发布为RIP路由信息,指定度量值为1跳

R1（config-router）＃exi

R1（config）＃

注意:由于RIP路由与OSPF路由的度量不同,RIP路由以“跳数”度量,OSPF路由以Cost度量,因此将OSPF路由重发布为RIP路由时指定度量并无实际意义,但必须要有一个象征性的量度,且要小心RIP路由协议的最大跳数为15跳。

十二、查看S2的路由信息

在特权模式下使用“show ip route”命令查看S2的路由信息。

R　10.0.0.0/8 is possibly down,routing via 12.1.1.1,FastEthernet0/24

R　10.10.10.0/24[120/1]via 12.1.1.1,00:00:23,FastEthernet0/24

R　10.10.20.0/24[120/1]via 12.1.1.1,00:00:23,FastEthernet0/24

R　11.0.0.0/8 is possibly down,routing via 12.1.1.1,FastEthernet0/24

R　11.1.1.0/24[120/1]via 12.1.1.1,00:00:23,FastEthernet0/24

C　12.1.1.0 is directly connected,FastEthernet0/24

C　192.168.1.0/24 is directly connected,FastEthernet0/1

说明:OSPF路由域的路由信息10.10.10.0/24、10.10.20.0/24、11.1.1.0/24经过重发布为RIP路由进入S2的路由表中。

十三、配置PC1、PC2和PC3的IP地址、子网掩码和网关地址并进行连通性测试

表4-9所示为配置PC1、PC2和PC3的IP地址、子网掩码和网关地址,进行连通性测试。此时,计算机PC1、PC2和PC3均已互相连通,在保证原网络路由协议的基础上完成两个店区的网络互联。

任务小结

本任务通过路由重发布技术,在保证网络原路由配置基本不变的提前下,顺利地完成多区域网络的合并。在路由重发布过程中,OSPF路由重发布到RIP v2路由域,应注意度量值的大小,确保所有RIP路由域的跳数不超过15跳;RIP v2路由重发布到OSPF路由域,应注意包含subnets参数,以确保子网路由能顺利发布。

拓展提高

有时候,可能需要对直连路由也进行重发布。比如在上例的基础上用路由器R1的Loopback 0口来模拟一段直连路由,通过路由重发布,使得全网贯通。命令如下:

R1（config）＃int loopback 0

R1（config-if）＃ip add 1.1.1.1 255.255.255.255

R1（config-if）＃exi

R1（config）＃

此时,从PC1、PC2、PC3都不能ping通1.1.1.1,返回错误提示“Destination host unreachable.”。

在R1上对直连路由分别重发布到OSPF和RIP域,从而实现全网贯通,命令如下:

R1（config）＃router ospf 1

R1（config-router）＃redistribute connected subnets

R1（config-router）＃exit

R1（config）＃router rip

R1（config-router）＃redistribute connected metric 1

R1（config-router）＃exit

R1（config）＃

请自行查看阅读S1、R1、S2上的路由信息。

课后自测

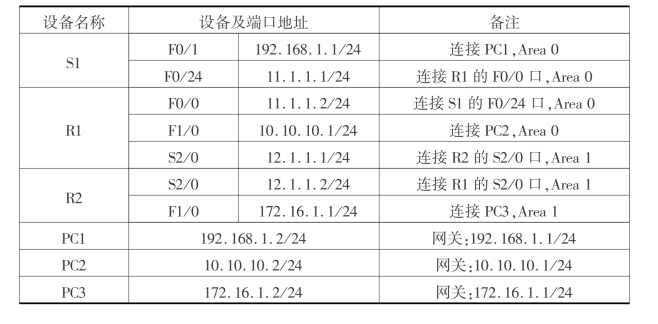

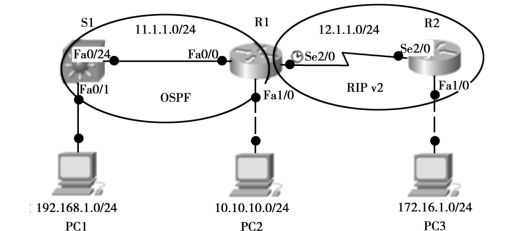

在PACKET TRACER软件中搭建如图4-12所示网络拓扑,各设备及端口地址见表4-10,为实现全网贯通,要求如下:

图4-12

表4-10

（1）完成各计算机终端IP地址、子网掩码和默认网关的配置。

（2）完成各设备端口的地址配置。

（3）在S1上配置OSPF路由协议。

（4）在R2上配置RIP v2路由协议。

（5）在R1上配置OSPF、RIP v2路由协议（注意R1的F0/0、F1/0端口位于OSPF路由域,R1的S2/0端口位于RIP v2路由域）,并完成RIP v2重发布到OSPF路由域及OSPF重发布到RIP v2路由域的操作。

（6）测试连通性,查看、记录并阅读各路由器上的路由信息。
