跨交换机VLAN间部门通信：网络设置配置
【摘要】：从而达到了同部门的计算机能够相互通信,不同部门的计算机不能相互通信的目的。本任务将结合本模块任务4、5所学内容,完成跨交换机不同VLAN计算机之间的相互通信。任务解析本任务实现跨交换机不同VLAN间的计算机通信,首先必须保证VALN数据流能在两台交换机之间传送,为此须配置交换机互连的端口为Trunk口。六、测试测试不同网络环境下计算机的相互通信,完成了跨交换机不同VLAN计算机的相互通信,结果如图3-22所示。
任务描述
某公司办公楼一楼有若干台计算机分属人事部和财务部两个部门,二楼情况相似。人事部使用192.168.10.0/24网段,划入VLAN 10;财务部使用192.168.20.0/24网段,划入VLAN 20。一楼所有计算机接入一台三层交换机,二楼所有计算机接入另一台普通交换机,两台交换机通过网口相连。为隔离部门间的通信,保障部门内的通信,网络管理员在两台交换机上均已采用了基于端口划分的虚拟局域网（VLAN）技术,并配置了交换机与交换机互联的端口为Trunk口。从而达到了同部门的计算机能够相互通信,不同部门的计算机不能相互通信的目的。但是某天,财务部要求访问人事部获取最新人事信息,显然需要实现跨楼层不同VLAN（不同部门）的计算机之间的相互通信。
本任务将结合本模块任务4、5所学内容,完成跨交换机不同VLAN计算机之间的相互通信。
任务解析
本任务实现跨交换机不同VLAN间的计算机通信,首先必须保证VALN数据流能在两台交换机之间传送,为此须配置交换机互连的端口为Trunk口。其次由于是不同VLAN间的数据流传送,不同VLAN使用不同的网段,故相当于是多网段之间计算机的通信,所以必须配置交换机虚拟端口来为各个VLAN实现网关功能并开启三层交换机的路由功能。
任务实施
一、网络拓扑搭建

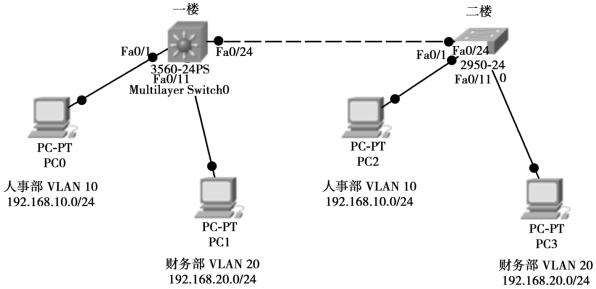

在PACKET TRACER软件中使用一台三层交换机3560-24PS和一台普通交换机2950-24搭建,如图3-21所示网络拓扑,设备连接及端口地址见表3-4。
图3-21
表3-4
说明:物理位置不相邻的PC0、PC2属人事部计算机,属于VLAN 10,使用192.168.10. 0/24网段;物理位置不相邻的PC1、PC3属财务部计算机,属于VLAN 20,使用192.168.20. 0/24网段。
二、配置IP地址及子网掩码
配置各台计算机的IP地址及子网掩码。
三、创建VLAN,划分端口并进行Trunk口配置
在两台交换机上分别创建VLAN,将相应端口划入指定VLAN,并将交换机互连的端口设置为Trunk口。
Switch（config）＃vlan 10
Switch（config-vlan）＃ex
Switch（config）＃vlan 20
Switch（config-vlan）＃ex
Switch（config）＃int ran f0/1-10
Switch（config-if-range）＃swi acc vl 10
Switch（config-if-range）＃ex
Switch（config）＃int ran f0/11-20
Switch（config-if-range）＃swi acc vl 20
Switch（config-if-range）＃ex
Switch（config）＃int f0/24
Switch（config-if）＃swi mo ac !三层交换机的端口不能直接配置为Trunk口,必须先配置为Access口,再配置为Trunk口; 二层交换机的端口可直接配置为Trunk口,故不需此条命令
Switch（config-if）＃swi mo tr
Switch（config-if）＃ex
Switch（config）＃(https://www.chuimin.cn)
四、开启路由功能并配置SVI
在三层交换机上开启路由功能,且配置三层交换机的交换机虚拟端口（SVI）实现网关功能。
Switch（config）＃ip routing !开启三层交换机的路由功能
Switch（config）＃int vlan 10 !进入虚拟端口10,进入端口配置模式
Switch（config-if）＃ip add 192.168.10.254 255.255.255.0 !配置IP地址,作为192.168.10.0/24网段（VLAN 10）的网关地址
Switch（config-if）＃no shut !重启端口
Switch（config-if）＃ex
Switch（config）＃int vlan 20
Switch（config-if）＃ip add 192.168.20.254 255.255.255.0 !配置IP地址,作为192.168.20.0/24网段（VLAN 20）的网关地址
Switch（config-if）＃no shut
Switch（config-if）＃ex
Switch（config）＃
五、配置各计算机网关地址
在各计算机上补充配置网关地址,PC0、PC2的网关地址为192.168.10.254,PC1、PC3的网关地址为192.168.20.254。
六、测试

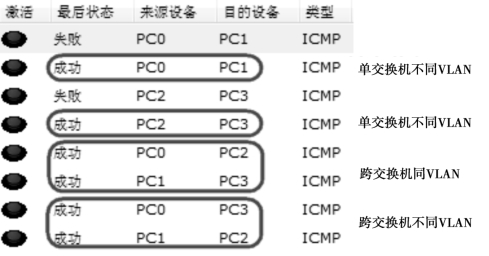

测试不同网络环境下计算机的相互通信,完成了跨交换机不同VLAN计算机的相互通信,结果如图3-22所示。
图3-22
任务小结
在本任务中,通过配置交换机的Trunk口保证跨交换机VLAN数据流的传送,通过配置三层交换机的交换机虚拟端口（SVI）为各VLAN（不同网段）的网关,保证不同VLAN（不同网段）计算机之间的相互通信,从而最终完成了跨交换机不同VLAN计算机之间的相互通信。
拓展提高
以太网最早由Xerox（施乐）公司创建,于2025年由DEC、lntel和Xerox三家公司联合开发成为一个标准。以太网是应用较为广泛的局域网,包括标准以太网（10 Mbit/s）、快速以太网（100 Mbit/s）和10 G（10 Gbit/s）以太网。它们都符合IEEE（电气和电子工程师协会）802.3标准,而IEEE802.1Q标准则是IEEE关于虚拟局域网VLAN定义的标准,是对局域网802.3标准的扩展和补充。IEEE802.1Q数据帧格式在以太网802.3数据帧中源地址和长度字段间插入了4个字节,其中就包含了该虚拟局域网VLAN的标识符VID（VLAN ID）,它唯一地标志了这个数据帧是属于哪一个VLAN。
课后自测
在PACKET TRACER软件中使用两台3560-24PS交换机完成跨交换机不同VLAN计算机的相互通信,要求如下:
（1）在两台交换机上均创建VLAN10、VLAN 20、VLAN 30,每个VLAN至少包括两台计算机终端。
（2）将两台交换机的端口f0/1-5、f0/6-10、f0/11-15均分别划入VLAN 10、VLAN 20、VLAN30。
（3）VLAN 10使用网段192.168.10.0/24,VLAN 20使用网段192.168.20.0/24,VLAN 30使用网段192.168.30.0/24。
（4）配置交换机互连的端口为Trunk口,开启交换机路由功能,配置交换机虚拟端口（SVI）,各VLAN对应的网关分别为192.168.10.1/24,192.168.20.1/24,192.168.30.1/24。
（5）配置各计算机终端的IP、子网掩码和网关地址。
（6）进行跨交换机不同VLAN计算机的相互通信测试,并记录结果。
