使用相关变换命令可以在模型中的选定对象之间添加相关几何约束，包括共面、共轴、相切、对称、平行和垂直等。下面具体介绍相关变换的一般操作过程。

1.共面变换

使用共面变换命令可以调整模型中的两个模型表面共面。下面以图13.2.27所示的模型为例介绍共面变换操作的一般过程。

图13.2.27 共面变换

Step1.打开文件D：\ug90\work\ch13.02.08\makecoplanar.prt。

Step2.选择下拉菜单命令，系统弹出图13.2.28所示的“设为共面”对话框。

Step3.选取面对象。选取图13.2.29所示的运动面对象，然后选取图13.2.29所示的固定面对象。

图13.2.28 “设为共面”对话框

图13.2.29 选取面对象

Step4.单击对话框中的按钮，完成共面变换操作。

2.共轴变换

使用共轴变换命令可以调整模型中的两个圆柱模型表面共轴。下面以图13.2.30所示的模型为例介绍共轴变换操作的一般过程。

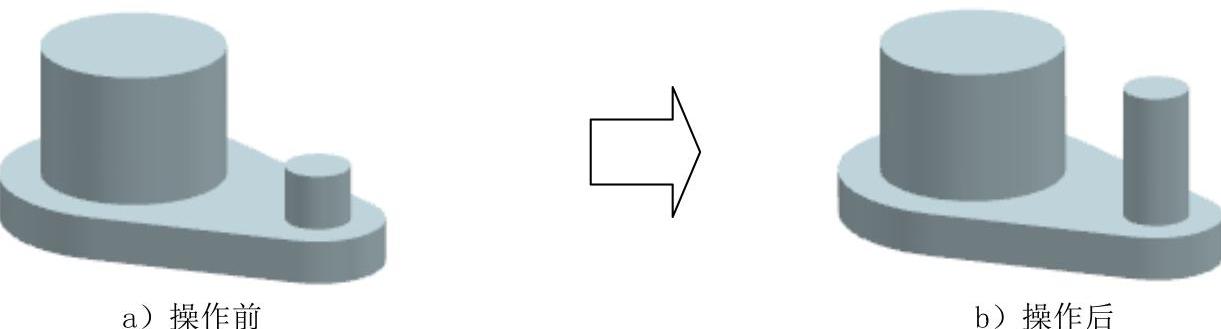

图13.2.30 共轴变换

Step1.打开文件D：\ug90\work\ch13.02.08\makecoaxial.prt。

Step2.选择下拉菜单命令，系统弹出“组合面”对话框。

Step3.选取要组合的曲面对象。选取图13.2.31所示的模型表面为要组合的面（图13.2.31所示的圆形凸台的内外表面（共五个面））。

Step4.单击对话框中的按钮，完成组合面的创建。

Step5.选择下拉菜单命令，系统弹出图13.2.32所示的“设为共轴”对话框。

Step6.选取运动组曲面对象。单击“设为共轴”对话框中区域后的按钮，在“部件导航器”中选取Step3中创建的组合面为运动组对象。

Step7.选取固定对象。单击“设为共轴”对话框中区域后的按钮，选取图13.2.33所示的曲面为固定面。

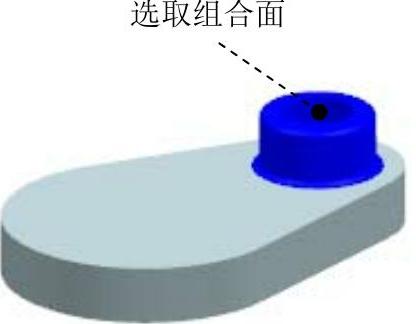

图13.2.31 选取组合面

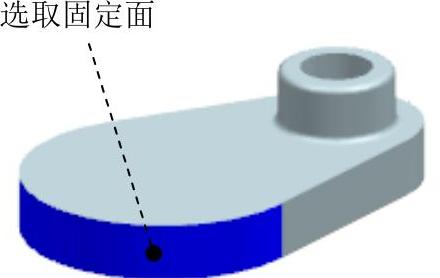

图13.2.33 选取固定面

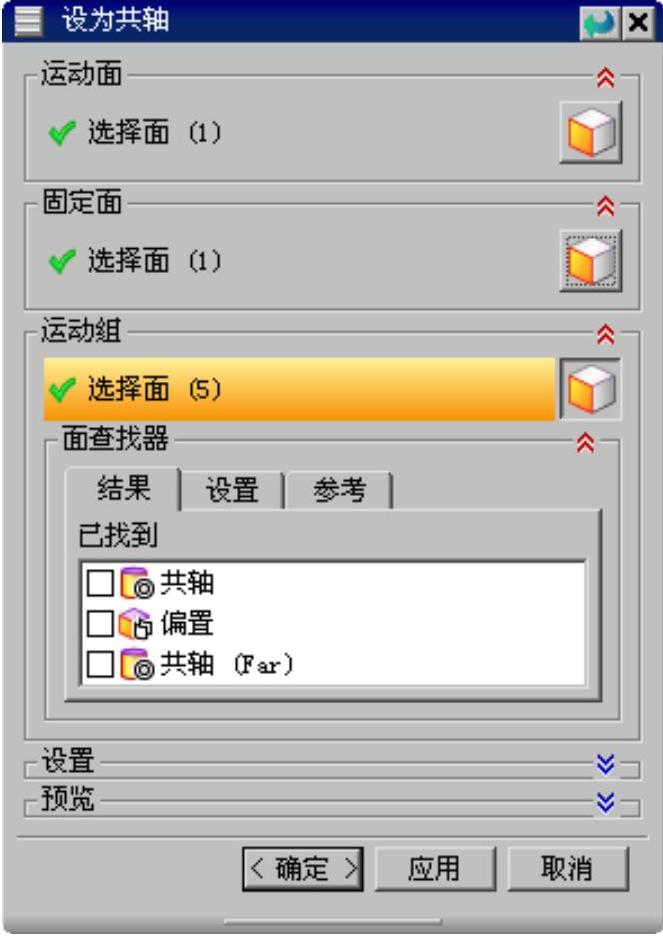

图13.2.32 “设为共轴”对话框

Step8.单击对话框中的按钮，完成共轴变换操作。

3.相切变换

使用相切变换命令可以调整模型中的两个模型表面相切。下面以图13.2.34所示的模型为例介绍相切变换操作的一般过程。

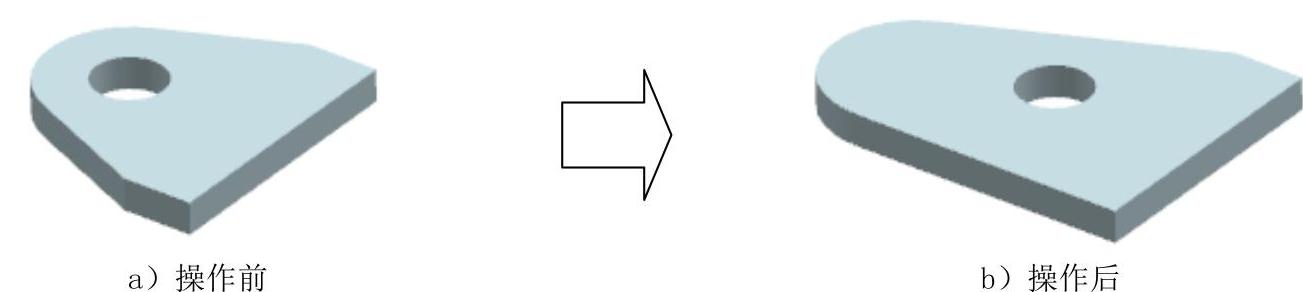

图13.2.34 相切变换

Step1.打开文件D：\ug90\work\ch13.02.08\maketangent.prt。

Step2.选择下拉菜单命令，系统弹出图13.2.35所示的“设为相切”对话框。

Step3.选取运动面对象。单击“设为相切”对话框中区域后的按钮，选取图13.2.36所示的运动面。

Step4.选取固定对象。单击“设为相切”对话框中区域后的按钮，选取图13.2.36所示的固定面。

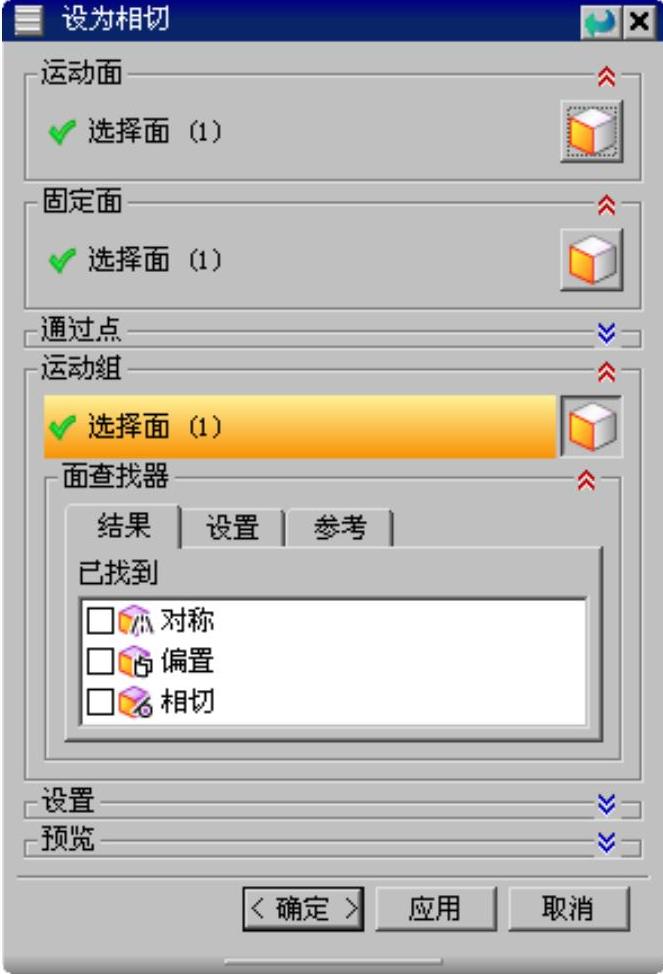

图13.2.35 “设为相切”对话框

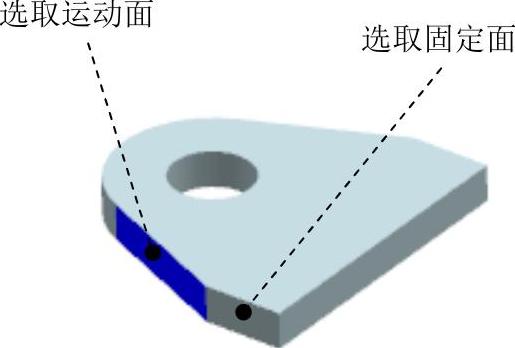

图13.2.36 选取曲面对象(www.chuimin.cn)

Step5.单击对话框中的按钮，完成相切变换操作。

4.对称变换

使用对称变换命令可以修改模型中一个面关于另外一个面对称。下面以图13.2.37所示的模型为例介绍对称变换操作的一般过程。

图13.2.37 对称变换

Step1.打开文件D：\ug90\work\ch13.02.08\makesymmetric.prt。

Step2.选择下拉菜单命令，系统弹出图13.2.38所示的“设为对称”对话框。

Step3.选取对称参考。单击“设为对称”对话框中区域后的按钮，选取图13.2.39所示的面1为运动面；选取图13.2.39所示的平面为对称平面；选取图13.2.39所示的面2为固定面。

说明：对称操作后，运动面和固定面关于对称平面对称。

图13.2.38 “设为对称”对话框

图13.2.39 选取曲面对象

Step4.单击对话框中的按钮，完成对称变换的操作。

5.平行变换

使用平行变换命令可以调整模型中的两个模型表面平行。下面以图13.2.40所示的模型为例介绍平行变换操作的一般过程。

图13.2.40 平行变换

Step1.打开文件D：\ug90\work\ch13.02.08\makeparallel.prt。

Step2.选择下拉菜单命令，系统弹出图13.2.41所示的“设为平行”对话框。

Step3.选取运动面对象。单击“设为平行”对话框中区域后的按钮，选取图13.2.42所示的运动面。

Step4.选取固定对象。单击“设为平行”对话框中区域后的按钮，选取图13.2.42所示的固定面。

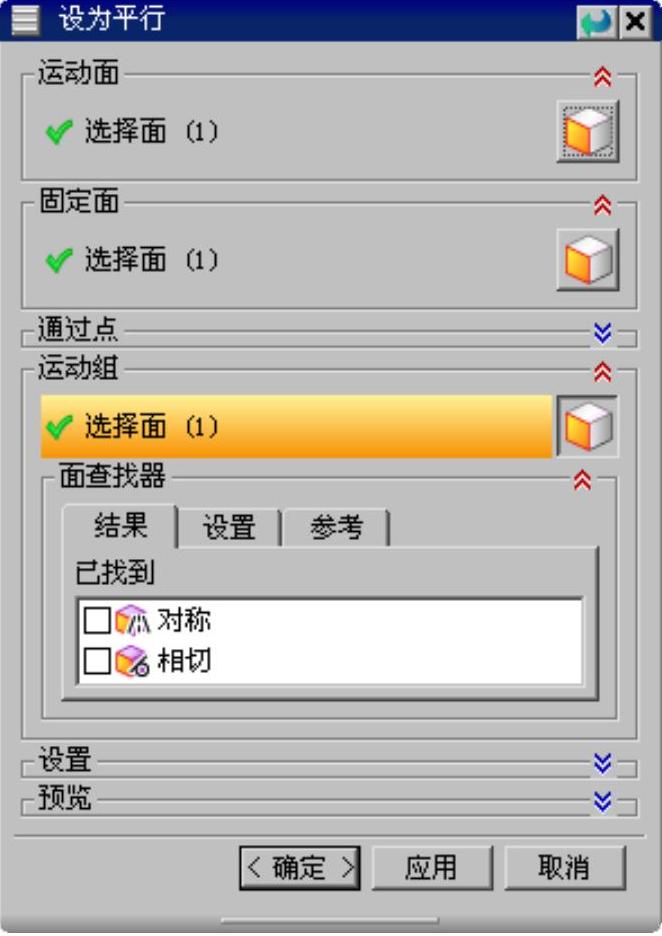

图13.2.41 “设为平行”对话框

图13.2.42 选取曲面对象

Step5.单击对话框中的按钮，完成平行变换操作。

6.垂直变换

使用垂直变换命令可以调整模型中的两个模型表面垂直。下面以图13.2.43所示的模型为例介绍垂直变换操作的一般过程。

图13.2.43 垂直变换

Step1.打开文件D：\ug90\work\ch13.02.08\makeperpendicular.prt。

Step2.选择下拉菜单命令，系统弹出图13.2.44所示的“设为垂直”对话框。

Step3.选取运动面对象。单击“设为垂直”对话框中区域后的按钮，选取图13.2.45所示的运动面。

Step4.选取固定对象。单击“设为垂直”对话框中区域后的按钮，选取图13.2.45所示的固定面。

Step5.选取通过点对象。在“设为垂直”对话框中激活区域，选取图13.2.45所示的模型顶点为通过点。

Step6.选取运动组对象。单击“设为垂直”对话框中区域后的按钮，选取图13.2.45所示的运动组曲面对象。

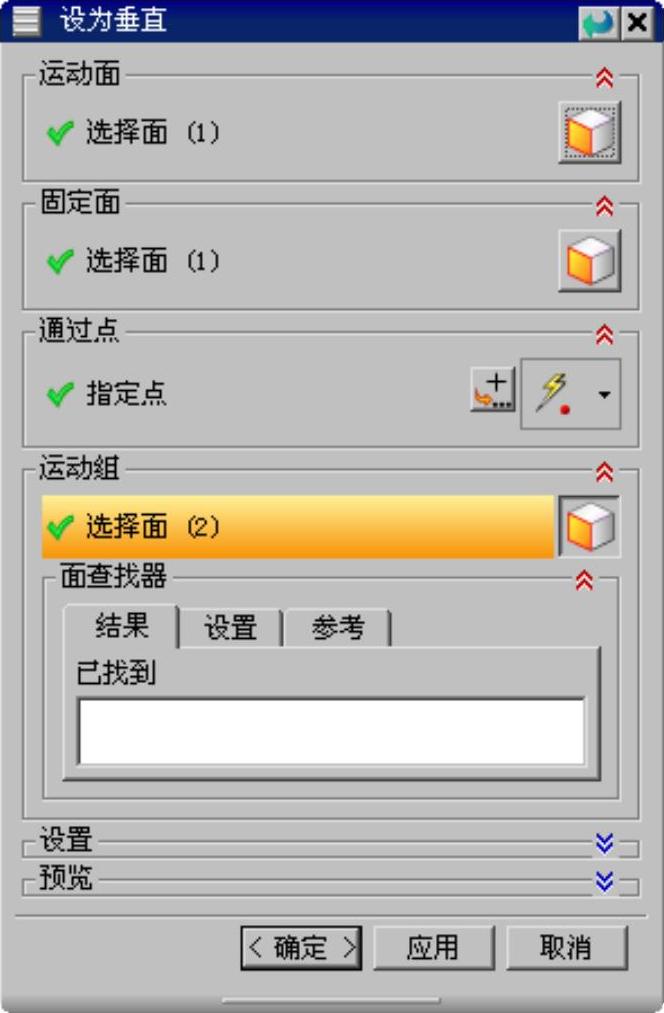

图13.2.44 “设为垂直”对话框

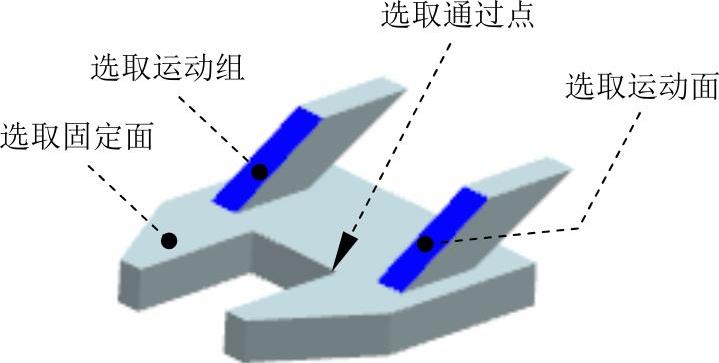

图13.2.45 选取曲面对象

Step7.单击对话框中的按钮，完成垂直变换操作。
