使用细节特征命令可以对模型中的倒圆角特征和倒斜角特征进行编辑和标识。下面具体介绍调整倒圆角和倒斜角的一般操作过程。

1.调整圆角大小

使用调整圆角大小命令可以调整模型中倒圆角的大小。下面以图13.2.21所示的模型为例介绍调整圆角大小的一般操作过程。


图13.2.21 调整圆角大小

Step1.打开文件D：\ug90\work\ch13.02.07\editround.prt。

Step2.选择命令。选择下拉菜单978-7-111-46323-8-Chapter13-95.jpg978-7-111-46323-8-Chapter13-96.jpg978-7-111-46323-8-Chapter13-97.jpg978-7-111-46323-8-Chapter13-98.jpg978-7-111-46323-8-Chapter13-99.jpg978-7-111-46323-8-Chapter13-100.jpg978-7-111-46323-8-Chapter13-101.jpg命令，系统弹出图13.2.22所示的“调整圆角大小”对话框。

Step3.选取圆角面对象。选取图13.2.23所示的圆角面对象。

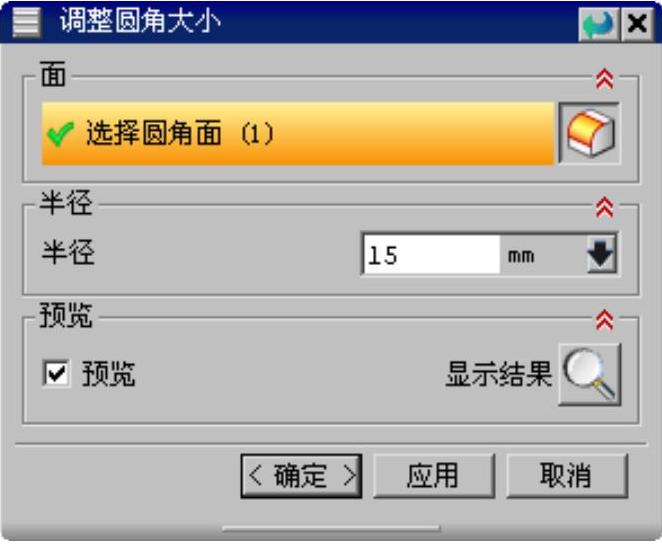

图13.2.22 “调整圆角大小”对话框


图13.2.23 选取圆角面对象

Step4.定义圆角大小。在对话框的978-7-111-46323-8-Chapter13-104.jpg文本框中输入圆角半径值15.0。

Step5.单击对话框中的978-7-111-46323-8-Chapter13-105.jpg按钮，完成调整圆角面大小的操作。(www.chuimin.cn)

2.调整倒斜角大小

使用调整倒斜角大小命令可以调整模型中倒斜角的大小。下面以图13.2.24所示的模型为例介绍调整倒斜角大小的一般操作过程。


图13.2.24 调整倒斜角大小

Step1.打开文件D：\ug90\work\ch13.02.07\editchamber.prt。

Step2.选择命令。选择下拉菜单978-7-111-46323-8-Chapter13-107.jpg978-7-111-46323-8-Chapter13-108.jpg978-7-111-46323-8-Chapter13-109.jpg978-7-111-46323-8-Chapter13-110.jpg978-7-111-46323-8-Chapter13-111.jpg978-7-111-46323-8-Chapter13-112.jpg978-7-111-46323-8-Chapter13-113.jpg命令，系统弹出图13.2.25所示的“调整倒斜角大小”对话框。

Step3.选取倒斜角面对象。选取图13.2.26所示的斜角面对象。


图13.2.25 “调整圆角大小”对话框

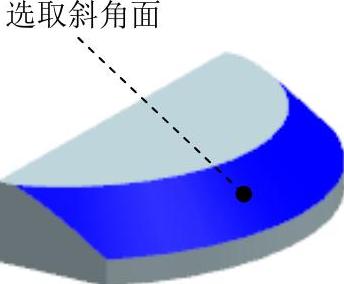

图13.2.26 选取斜角面对象

Step4.定义倒斜角参数。在对话框的978-7-111-46323-8-Chapter13-116.jpg下拉列表中选择978-7-111-46323-8-Chapter13-117.jpg选项，在978-7-111-46323-8-Chapter13-118.jpg文本框中输入值5.0。

Step5.单击对话框中的978-7-111-46323-8-Chapter13-119.jpg按钮，完成调整倒斜角大小的操作。
