如何创建沉孔加工操作

2023-11-20 理论教育版权反馈

【摘要】：下面以图12.3.86所示的模型为例，说明沉孔加工操作的创建过程。图12.3.86 沉孔加工Task1.打开模型文件并进入加工环境打开文件D：\ug90\work\ch12.03\CounterBoring.prt。单击“创建工序”对话框中的按钮，系统弹出图12.3.87所示的“沉头孔加工”对话框。Step6.在“沉头孔加工”对话框区域的文本框中输入数值3.0。图12.3.87 “沉头孔加工”对话框图12.3.88 加工对象图12.3.89 指定部件顶面Step7.进给率设置。图12.3.90 刀具轨迹图12.3.91 2D仿真结果Task5.保存文件选择下拉菜单命令，保存文件。

下面以图12.3.86所示的模型为例，说明沉孔加工操作的创建过程。

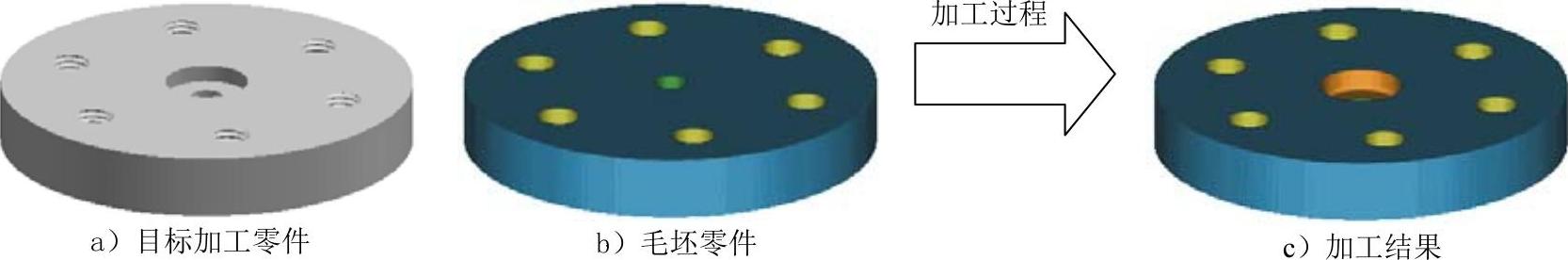

图12.3.86 沉孔加工

Task1.打开模型文件并进入加工环境

打开文件D：\ug90\work\ch12.03\CounterBoring.prt。

Task2.创建刀具

Step1.选择下拉菜单命令，系统弹出“创建刀具”对话框。

Step2.在“创建刀具”对话框下拉列表中选择选项，在区域中单击“COUNTERBORING_TOOL”按钮，接受系统默认的名称，然后单击按钮，系统弹出“铣刀-5参数”对话框。

Step3.设置刀具参数。在“铣刀-5参数”对话框的文本框中输入数值20.0，在文本框中输入数值1.0，其他参数采用系统默认设置值，单击按钮，完成刀具的创建。

Task3.创建工序

Step1.插入工序。

（1）选择下拉菜单命令，系统弹出“创建工序”对话框。

（2）在“创建工序”对话框的区域单击“COUNTERBORING”按钮，在下拉列表中选择选项，在下拉列表中选择，在下拉列表中选择，在下拉列表中选择选项，采用系统默认的名称。

（3）单击“创建工序”对话框中的按钮，系统弹出图12.3.87所示的“沉头孔加工”对话框。

Step2.指定钻孔点。

（1）单击“沉头孔加工”对话框区域中的按钮，系统弹出“点到点几何体”对话框，单击按钮，系统弹出“点位选择”对话框。

（2）在几何体上选取图12.3.88所示的圆弧，单击“点位选择”对话框中的按钮，然后单击“点到点几何体”对话框中的按钮，系统返回到“沉头孔加工”对话框。

Step3.指定部件表面。

（1）单击“沉头孔加工”对话框区域中的按钮，系统弹出“顶面”对话框。

（2）在“顶面”对话框下拉列表中选择选项，选取图12.3.89所示的模型表面，单击按钮，返回到“沉头孔加工”对话框。

Step4.在“沉头孔加工”对话框区域下拉列表中选择作为要加工孔的轴线方向。

Step5.设置循环控制参数。

（1）在“沉头孔加工”对话框区域的下拉列表中选择选项，单击按钮，系统弹出“指定参数组”对话框。

（2）在“指定参数组”对话框中采用系统默认的设置，单击按钮，系统弹出“Cycle参数”对话框，单击按钮，系统弹出“Cycle深度”对话框。(www.chuimin.cn)

（3）在“Cycle深度”对话框中单击按钮，系统弹出“深度”对话框，在深度对话框的文本框中输入数值4.0，单击按钮，返回到“Cycle参数”对话框。

（4）单击“Cycle参数”对话框中的按钮，系统弹出“安全高度设置类型”对话框，单击按钮，系统弹出“退刀”对话框，在文本框中输入数值20.0，单击按钮，系统返回“Cycle参数”对话框。

（5）在“Cycle参数”对话框中单击按钮，系统返回到“沉头孔加工”对话框。

Step6.在“沉头孔加工”对话框区域的文本框中输入数值3.0。

图12.3.87 “沉头孔加工”对话框

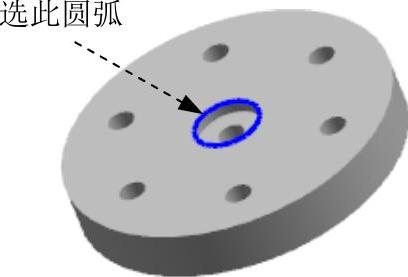

图12.3.88 加工对象

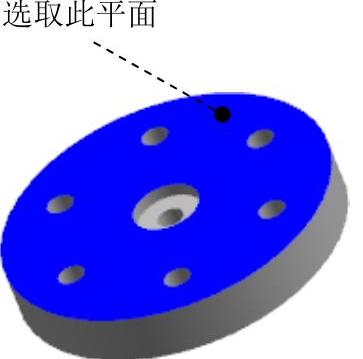

图12.3.89 指定部件顶面

Step7.进给率设置。

（1）在区域中单击“进给率和速度”按钮，系统弹出“进给率和速度”对话框。

（2）在“进给率和速度”对话框“自动设置”区域的文本框中输入数值600.0，在文本框中输入数值250，然后单击按钮，其他采用系统默认设置值。

（3）单击“进给率和速度”对话框中的按钮，完成切削参数的设置，系统返回到“沉头孔加工”对话框。

Task4.生成刀具轨迹并仿真

生成的刀具轨迹如图12.3.90所示，2D仿真加工后的模型如图12.3.91所示。

图12.3.90 刀具轨迹

图12.3.91 2D仿真结果

Task5.保存文件

选择下拉菜单命令，保存文件。
