实体修补：NX9.0超级学习手册，操作方法详解
【摘要】：通过“实体修补”命令可以完成一些形状不规则的孔或槽的修补工作。“实体修补”的一般创建过程是：第一，创建一个实体作为工具体；第二，对创建的实体进行必要的修剪；最后，通过前面创建的工具体修补不规则的孔或槽。下面介绍创建“实体修补”的一般操作方法。Step1.打开文件D：\ug90\work\ch11.03.04\covermoldparting_017.prt。图11.3.14 定义边界面Step3.修剪箱体。单击“实体补片”对话框中的“选择补片体”按钮，选取图11.3.17所示的箱体为工具体，单击按钮，完成实体修补的结果如图11.3.18所示。
通过“实体修补”命令可以完成一些形状不规则的孔或槽的修补工作。“实体修补”的一般创建过程是：第一，创建一个实体（包括箱体）作为工具体；第二，对创建的实体进行必要的修剪；最后，通过前面创建的工具体修补不规则的孔或槽。下面介绍创建“实体修补”的一般操作方法。
Step1.打开文件D：\ug90\work\ch11.03.04\covermoldparting_017.prt。
Step2.创建工具体。参照11.3.2节中介绍创建方块的“方法2”，选取图11.3.14所示的2个边界面，单击
按钮，完成图11.3.15所示的箱体创建。

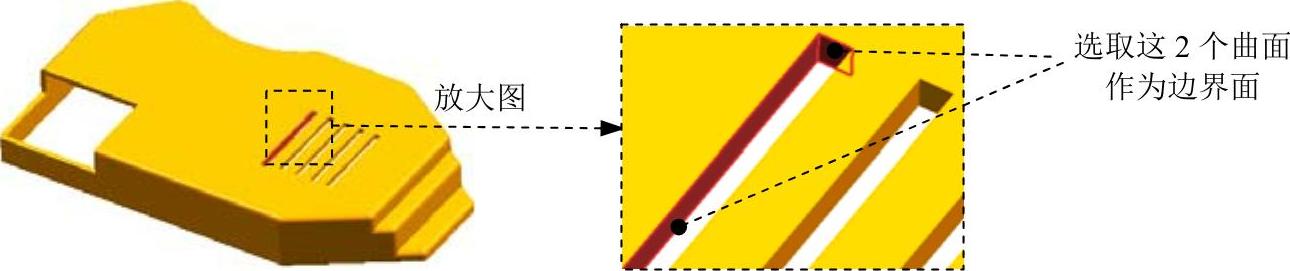

图11.3.14 定义边界面
Step3.修剪箱体。参照11.3.3节介绍的分割实体方法，将箱体修剪成图11.3.16所示的结果。
注意：分别选取凹槽的上下表面和四个侧面为工具体。

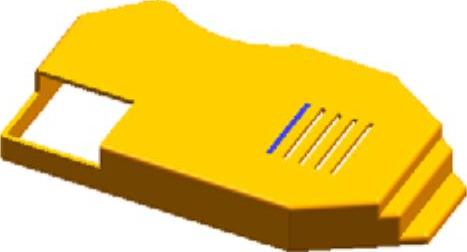

图11.3.15 创建箱体
(www.chuimin.cn)

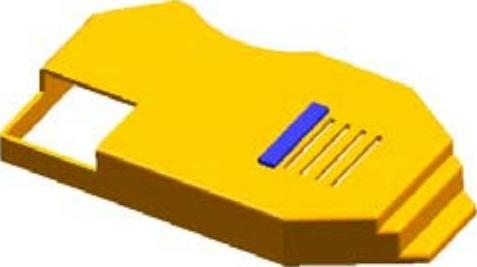

图11.3.16 修剪箱体
Step4.选择命令。在“注塑模工具”工具栏中单击“实体补片”按钮
，此时系统弹出“实体补片”对话框。
Step5.选择目标体。选取图11.3.17所示的模型为目标体。
Step6.选择刀具体。单击“实体补片”对话框中的“选择补片体”按钮
，选取图11.3.17所示的箱体为工具体，单击
按钮，完成实体修补的结果如图11.3.18所示。

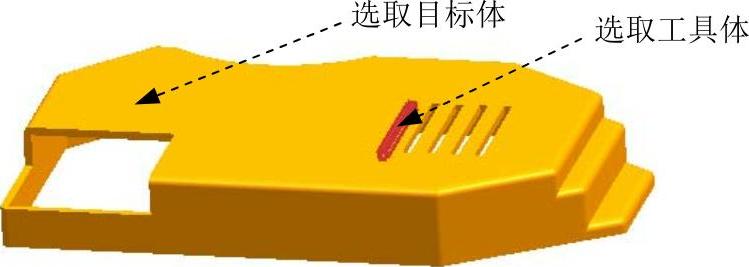

图11.3.17 选取修补对象

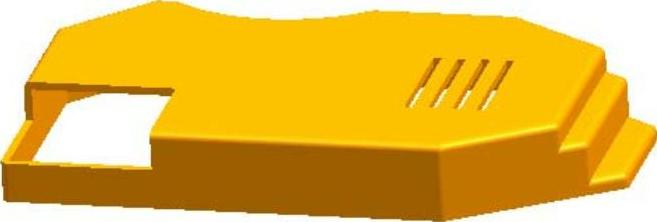

图11.3.18 修补结果
