UGNX9.0超级学习手册：创建方块的方法和步骤
【摘要】：创建方块是指创建一个长方体或正方体，将某些局部开放的区域进行填充，一般用于不适合使用曲面修补法和边线修补法的区域。MW提供了两种创建方块的方法，下面将分别介绍：打开文件：D：\ug90\work\ch11.03.02\covermoldparting017.prt。下面介绍使用一般方块法创建方块的一般过程。图11.3.2 “创建方块”对话框Step3.选取参考点。Step1.在“注塑模工具”工具栏中单击“创建方块”按钮，系统弹出图11.3.4所示的“创建方块”对话框。选取图11.3.5所示的3个平面，接受系统默认的间隙值1。
创建方块是指创建一个长方体或正方体，将某些局部开放的区域进行填充，一般用于不适合使用曲面修补法和边线修补法的区域。创建方块也是创建滑块的一种方法。MW提供了两种创建方块的方法，下面将分别介绍：
打开文件：D：\ug90\work\ch11.03.02\covermoldparting017.prt。
方法1——一般方块法。
一般方块法是指选择一基准点，然后以此基准点来定义箱体的各个方向的边长。下面介绍使用一般方块法创建方块的一般过程。
Step1.在“注塑模工具”工具栏中单击“创建方块”按钮
，系统弹出“创建方块”对话框。
Step2.选择类型。在弹出的对话框的
下拉列表中选择
选项，如图11.3.2所示。

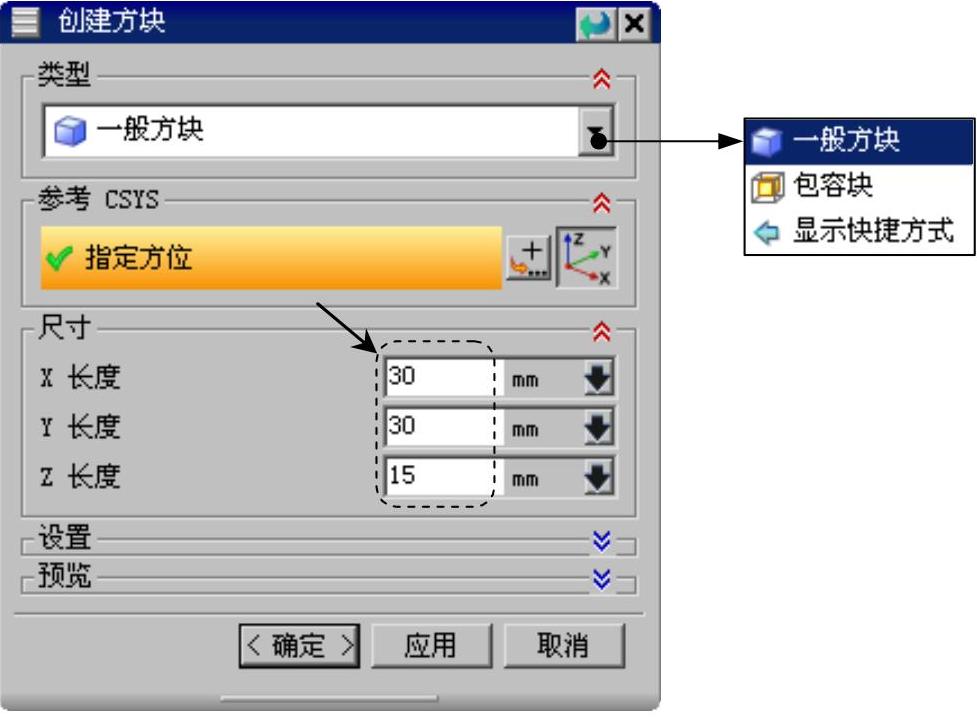

图11.3.2 “创建方块”对话框
Step3.选取参考点。在模型中选取图11.3.3所示边线的中点。
Step4.设置箱体的尺寸。在“创建方块”对话框的
文本框中输入图11.3.2所示的尺寸参数。
Step5.单击
按钮。

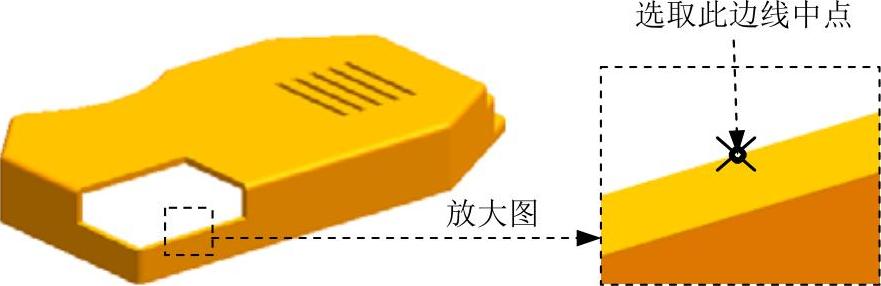

图11.3.3 选取点(www.chuimin.cn)
方法2——包容块法。
包容块法是指以需要修补的孔或槽的边界面来定义箱体的大小，此方法是创建方块的常用方法。继续以前面的模型为例，下面介绍使用包容块法创建方块的一般过程。
说明：在创建前读者需将使用“一般方块法”创建出的箱体删除或撤销至原始状态，否则后续创建的箱体将与前面创建的箱体重合。
Step1.在“注塑模工具”工具栏中单击“创建方块”按钮
，系统弹出图11.3.4所示的“创建方块”对话框（方法一创建的箱体已隐藏）。
Step2.选取边界面。选取图11.3.5所示的3个平面，接受系统默认的间隙值1。
Step3.单击
按钮，创建结果如图11.3.6所示。Step4.保存文件。选择下拉菜单
，保存所有文件。
图11.3.4 “创建方块”对话框

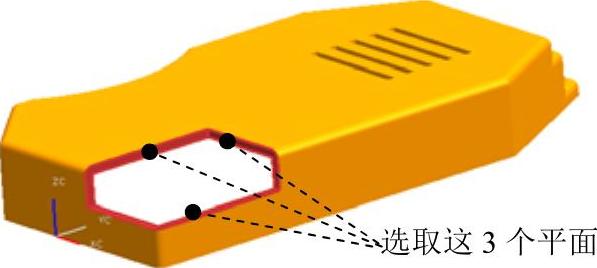

图11.3.5 选取边界面
图11.3.6 创建箱体
