UGNX9.0超级学习手册：模具分型工具步骤总结

2023-11-20 理论教育 版权反馈
【摘要】：图11.2.10 “工件”对话框图11.2.11 创建后的工件Step2.在“模具分型工具”工具栏中单击“区域分析”按钮，系统弹出“检查区域”对话框，如图11.2.12所示，同时模型被加亮，并显示开模方向，如图11.2.13所示。图11.2.17 创建分型线Stage3.创建分型面Step1.在“模具分型工具”工具栏中单击“设计分型面”按钮，系统弹出“设计分型面”对话框。选取图11.2.25所示的型腔为移动对象。

通过分型工具可以完成模具设计中的很多重要工作，包括对产品模型的分析，分型线的创建和编辑，分型面的创建和编辑，型芯、型腔的创建以及设计变更等。继续以前面的模型为例，模具分型的一般创建过程如下：

Stage1.设计区域设计区域：主要功能是对产品模型进行模型分析。

Step1.在“注塑模向导”工具栏中单击“模具分型工具”按钮978-7-111-46323-8-Chapter11-57.jpg，系统弹出“模具分型工具”工具栏和“分型导航器”窗口。

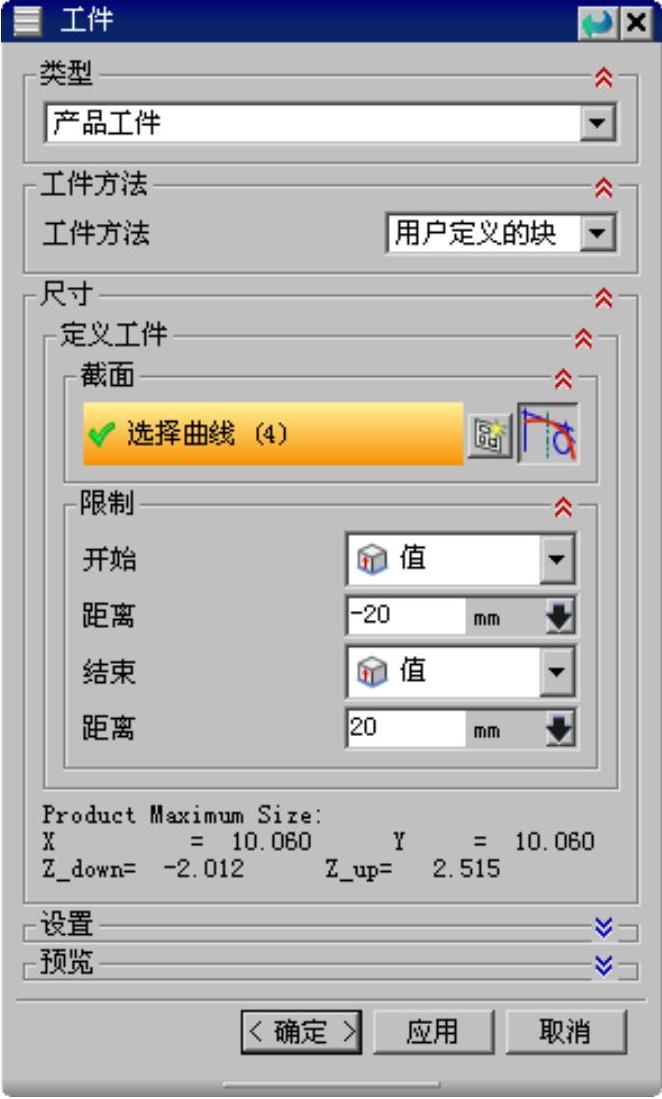

图11.2.10 “工件”对话框


图11.2.11 创建后的工件

Step2.在“模具分型工具”工具栏中单击“区域分析”按钮978-7-111-46323-8-Chapter11-60.jpg，系统弹出“检查区域”对话框，如图11.2.12所示，同时模型被加亮，并显示开模方向，如图11.2.13所示。在“检查区域”对话框中单击“计算”按钮978-7-111-46323-8-Chapter11-61.jpg，系统开始对产品模型进行分析计算。

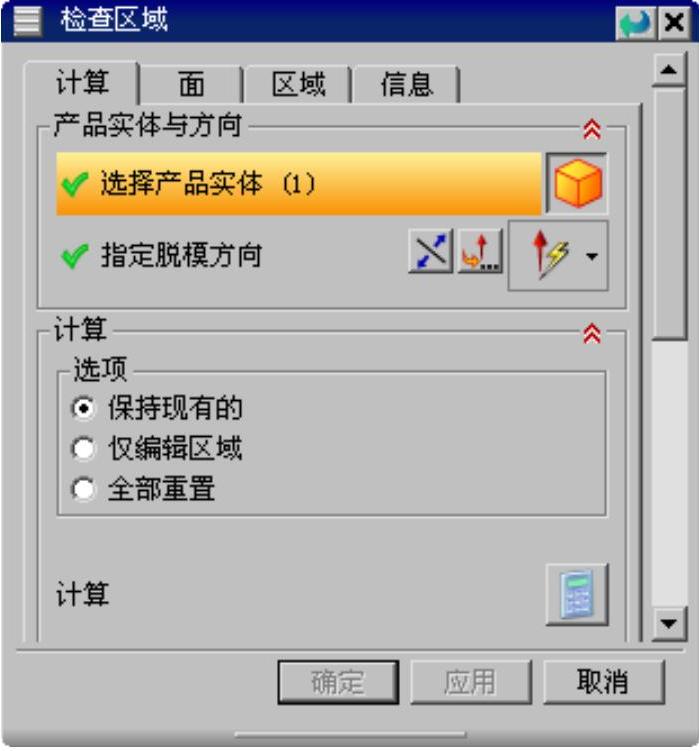

图11.2.12 “检查区域”对话框

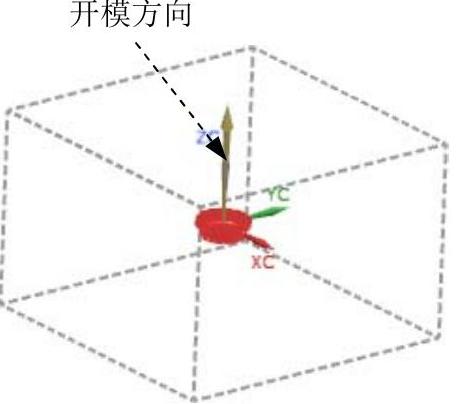

图11.2.13 开模方向

说明：图11.2.13所示的开模方向，可以通过“检查区域”对话框中的“指定脱模方向”按钮978-7-111-46323-8-Chapter11-64.jpg来更改，由于在前面锁定模具坐标系时已经将开模方向设置好了，因此，系统将自动识别出产品模型的开模方向。

Step3.定义区域。

（1）在“检查区域”对话框中单击978-7-111-46323-8-Chapter11-65.jpg选项卡，在对话框978-7-111-46323-8-Chapter11-66.jpg区域中取消选中978-7-111-46323-8-Chapter11-67.jpg、978-7-111-46323-8-Chapter11-68.jpg和978-7-111-46323-8-Chapter11-69.jpg三个复选框。

（2）设置区域颜色。在“检查区域”对话框中单击“设置区域颜色”按钮978-7-111-46323-8-Chapter11-70.jpg，设置区域颜色。结果如图11.2.14所示。

（3）定义型腔区域。在978-7-111-46323-8-Chapter11-71.jpg区域中单击“选择区域面”按钮978-7-111-46323-8-Chapter11-72.jpg，选择978-7-111-46323-8-Chapter11-73.jpg单选项，选取图11.2.14所示的未定义区域曲面，单击978-7-111-46323-8-Chapter11-74.jpg按钮，系统自动将未定义的区域指派到型腔区域，同时对话框中的978-7-111-46323-8-Chapter11-75.jpg显示为“0”，创建结果如图11.2.15所示。

Step4.在“检查区域”对话框中，单击978-7-111-46323-8-Chapter11-76.jpg按钮。

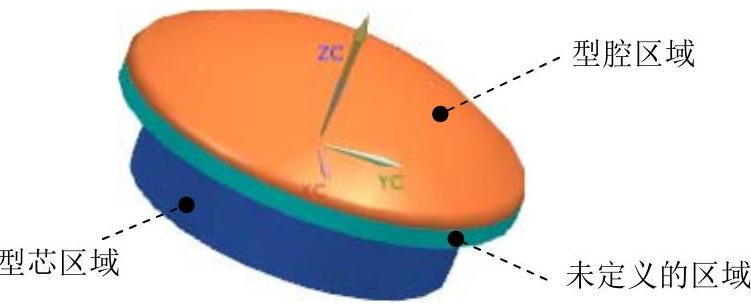

图11.2.14 设置区域颜色


图11.2.15 定义型腔区域

Stage2.创建型腔/型芯区域和分型线

Step1.在“模具分型工具”工具栏中单击“定义区域”按钮978-7-111-46323-8-Chapter11-79.jpg，系统弹出图11.2.16所示的“定义区域”对话框。

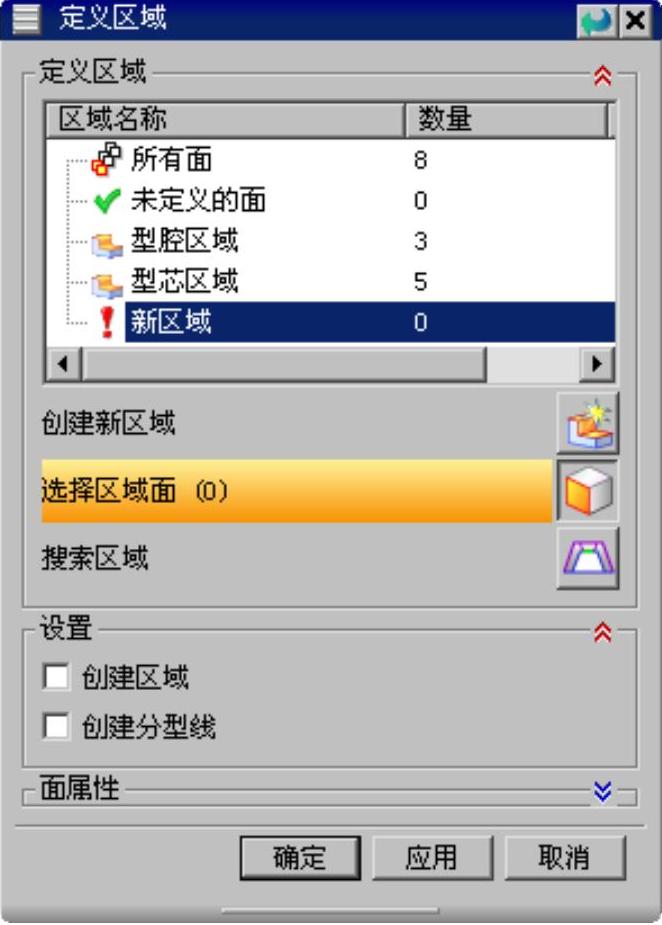

图11.2.16 “定义区域”对话框

Step2.在“定义区域”对话框中选中978-7-111-46323-8-Chapter11-81.jpg区域的978-7-111-46323-8-Chapter11-82.jpg和978-7-111-46323-8-Chapter11-83.jpg复选框，单击978-7-111-46323-8-Chapter11-84.jpg按钮，完成型腔/型芯区域分型线的创建；创建分型线如图11.2.17所示。

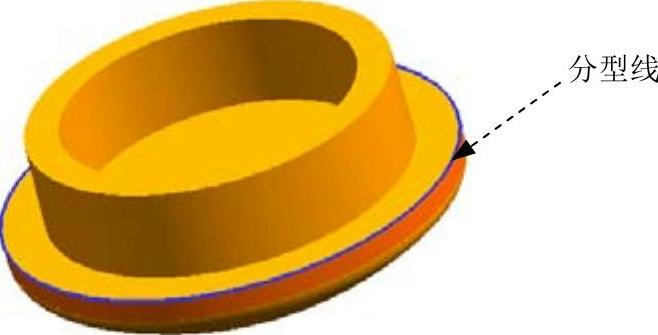

图11.2.17 创建分型线

Stage3.创建分型面

Step1.在“模具分型工具”工具栏中单击“设计分型面”按钮978-7-111-46323-8-Chapter11-86.jpg，系统弹出“设计分型面”对话框。

Step2.定义分型面创建方法。在“设计分型面”对话框的978-7-111-46323-8-Chapter11-87.jpg区域中单击“有界平面”按钮978-7-111-46323-8-Chapter11-88.jpg，如图11.2.18所示。

Step3.在“设计分型面”对话框中接受系统默认的公差值；拖动小球调整分型面大小（图11.2.19），使分型面大于工件，单击978-7-111-46323-8-Chapter11-89.jpg按钮，结果如图11.2.20所示。

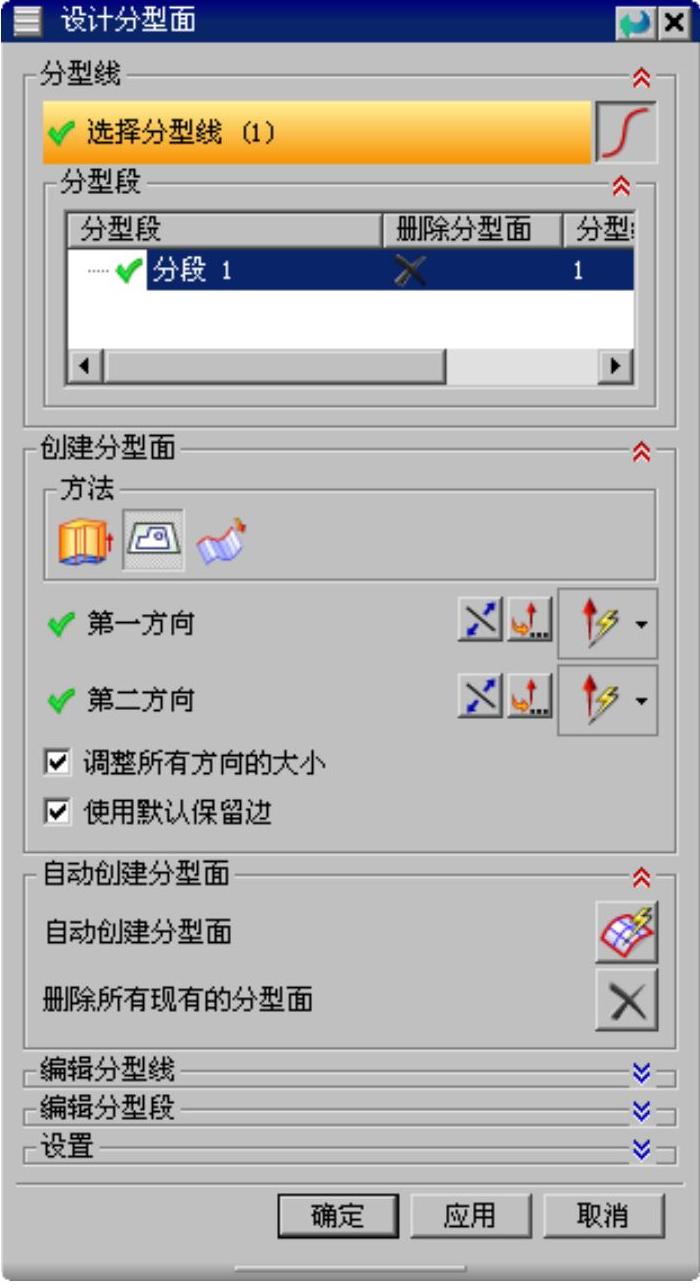

图11.2.18 “设计分型面”对话框

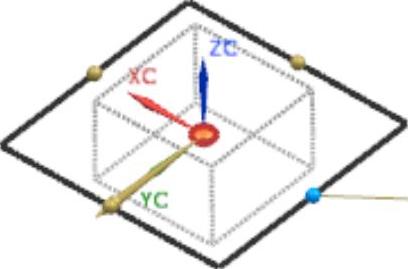

图11.2.19 调整分型面大小

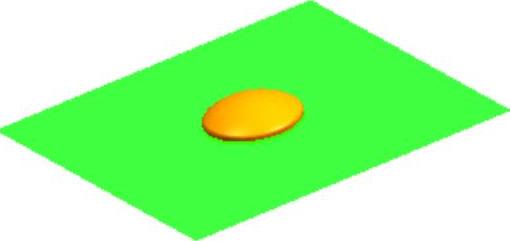

图11.2.20 分型面

图11.2.18所示“设计分型面”对话框各选项的说明如下：

●978-7-111-46323-8-Chapter11-93.jpg文本框：用于定义两个或多个需要进行合并的分型面之间的公差值。

●978-7-111-46323-8-Chapter11-94.jpg文本框：用于定义分型面的扩展距离，以保证分型面能够分割工件。

●978-7-111-46323-8-Chapter11-95.jpg：通过此命令可以完成分型面的创建，其创建方法包括：拉伸有界平面，修剪和延伸、条带曲面等。

●978-7-111-46323-8-Chapter11-96.jpg：通过此命令可以完成对现有的分型线进行编辑。

●978-7-111-46323-8-Chapter11-97.jpg：通过此命令可以将产品模型中已存在的曲面添加为分型面。

Stage4.创建型腔和型芯

Step1.在“模具分型工具”工具栏中单击“定义型腔和型芯”按钮978-7-111-46323-8-Chapter11-98.jpg，系统弹出图11.2.21所示的“定义型腔和型芯”对话框。

Step2.在“定义型腔和型芯”对话框中选取978-7-111-46323-8-Chapter11-99.jpg区域下的978-7-111-46323-8-Chapter11-100.jpg选项，单击978-7-111-46323-8-Chapter11-101.jpg按钮，系统弹出图11.2.22所示的“查看分型结果”对话框，创建的型腔零件如图11.2.23所示。单击“查看分型结果”对话框中的978-7-111-46323-8-Chapter11-102.jpg按钮，系统再一次弹出“查看分型结果”对话框。

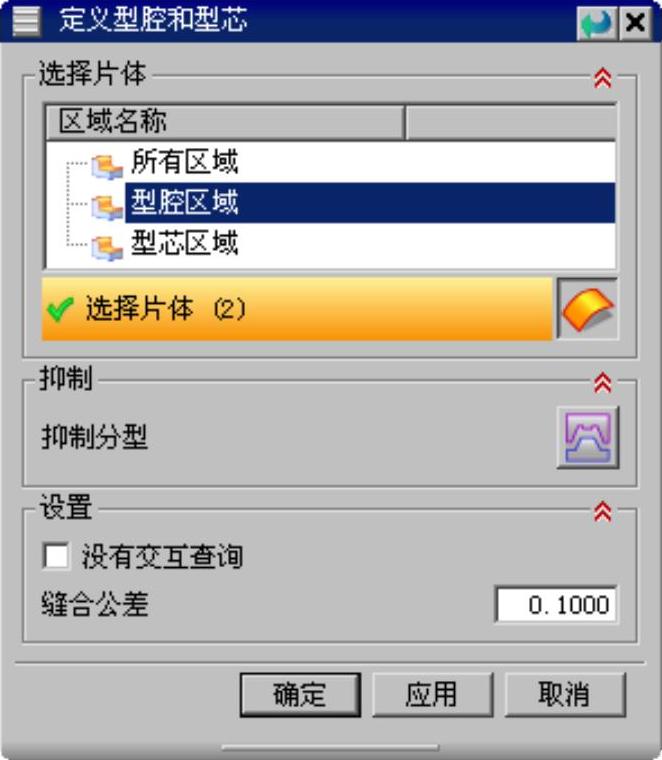

图11.2.21 “定义型腔和型芯”对话框


图11.2.22 “查看分型结果”对话框

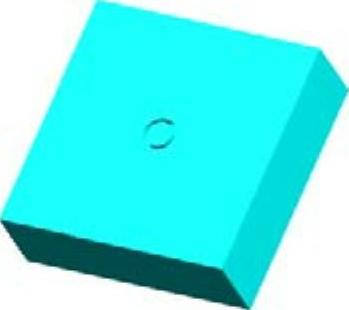

图11.2.23 型腔零件

Step3.在“查看分型结果”对话框中单击978-7-111-46323-8-Chapter11-106.jpg按钮，创建的型芯零件如图11.2.24所示，完成型腔和型芯的创建。

Stage5.创建模具爆炸视图

Step1.切换窗口。选择下拉菜单978-7-111-46323-8-Chapter11-107.jpg978-7-111-46323-8-Chapter11-108.jpg978-7-111-46323-8-Chapter11-109.jpg，切换到总装配文件窗口。

Step2.移动型腔。

（1）选择命令。选择下拉菜单978-7-111-46323-8-Chapter11-110.jpg978-7-111-46323-8-Chapter11-111.jpg978-7-111-46323-8-Chapter11-112.jpg978-7-111-46323-8-Chapter11-113.jpg978-7-111-46323-8-Chapter11-114.jpg命令，系统弹出“新建爆炸图”对话框，接受默认的名字，单击978-7-111-46323-8-Chapter11-115.jpg按钮。

（2）选择命令。选择下拉菜单978-7-111-46323-8-Chapter11-116.jpg978-7-111-46323-8-Chapter11-117.jpg978-7-111-46323-8-Chapter11-118.jpg978-7-111-46323-8-Chapter11-119.jpg978-7-111-46323-8-Chapter11-120.jpg命令，系统弹出“编辑爆炸图”对话框。

（3）选取移动对象。选取图11.2.25所示的型腔为移动对象。

（4）在该对话框中选中978-7-111-46323-8-Chapter11-121.jpg单选项，沿Z方向移动20，结果如图11.2.26所示。

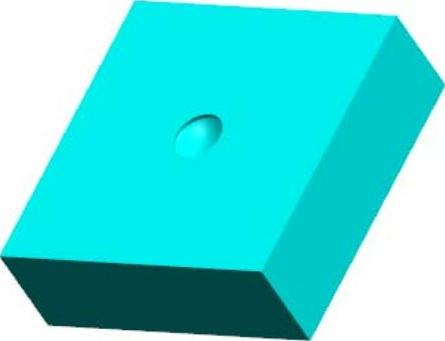

图11.2.24 型芯零件

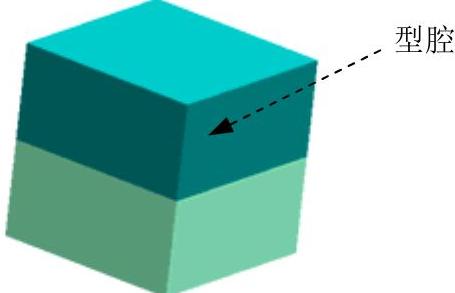

图11.2.25 选取移动对象

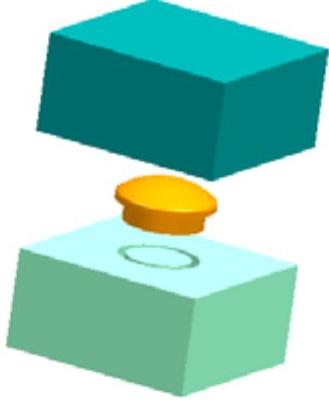

图11.2.26 移动后

Step3.移动产品模型。在“编辑爆炸图”对话框中选中978-7-111-46323-8-Chapter11-125.jpg单选项，选取图11.2.27所示的产品模型为移动对象，选中978-7-111-46323-8-Chapter11-126.jpg单选项，沿Z方向移动10，结果如图11.2.28所示。

说明：在移动产品模型时要取消型腔的选中，其操作方法是按住Shift键选取型腔。

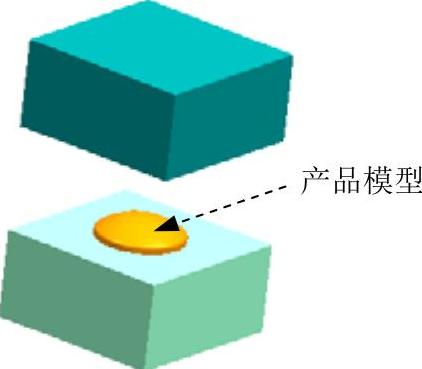

图11.2.27 选取移动对象


图11.2.28 移动后

Step4.保存文件。选择下拉菜单978-7-111-46323-8-Chapter11-129.jpg978-7-111-46323-8-Chapter11-130.jpg978-7-111-46323-8-Chapter11-131.jpg，保存所有文件。
