UGNX9.0超级学习手册-UG电缆设计实际应用

下面以图10.2.1所示的模型为例，介绍在UG中手动布线的一般过程。

Task1.进入电缆设计模块

Step1.打开文件D：\ug90\work\ch10.02\ex\routingelec.prt，如图10.2.2所示。

图10.2.1 电缆设计模型

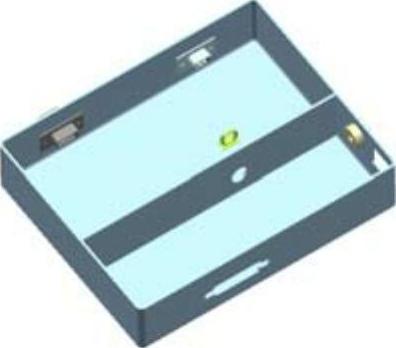

图10.2.2 装配模型

Step2.选择下拉菜单命令，进入电缆设计模块。

Task2.设置元件端口

Stage1.在元件jack1中创建连接件端口

Step1.在装配导航器中双击节点，将其激活。

Step2.选择命令。在图10.2.3所示的“电气管线布置”工具栏中选择命令，系统弹出“审核部件”对话框。

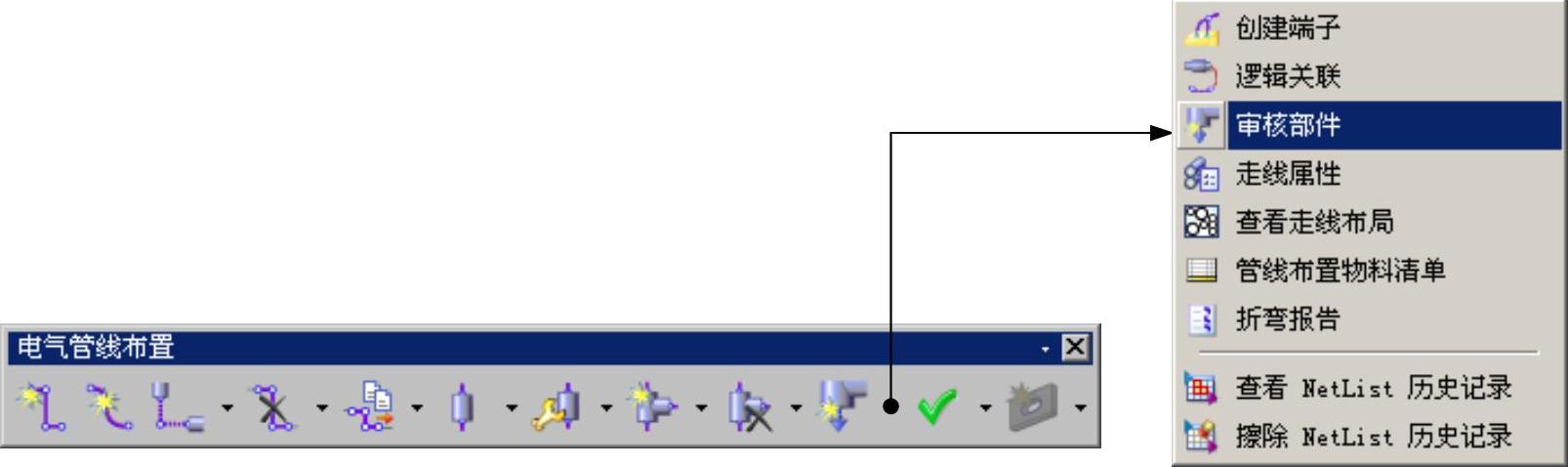

图10.2.3 “电气管线布置”工具栏

Step3.定义连接件端口。

（1）在“审核部件”对话框的区域中选中单选项，在右侧的下拉列表中选择选项，如图10.2.4所示。

（2）右击下方的选项，在弹出的快捷菜单中选择命令，系统弹出图10.2.5所示的“连接件端口”对话框。

（3）在“连接件端口”对话框的区域中按下“原点”按钮（左起第一个按钮，默认被按下），在下拉列表中选择选项，在模型中选取图10.2.6所示的边线为参考，定义该边线的圆心为原点。

（4）在“连接件端口”对话框中按下“对齐矢量”按钮，在下拉列表中选择为对齐矢量。

（5）在“连接件端口”对话框中按下“旋转矢量”按钮，在下拉列表中选择为对齐矢量，在下拉列表中选择为旋转矢量。

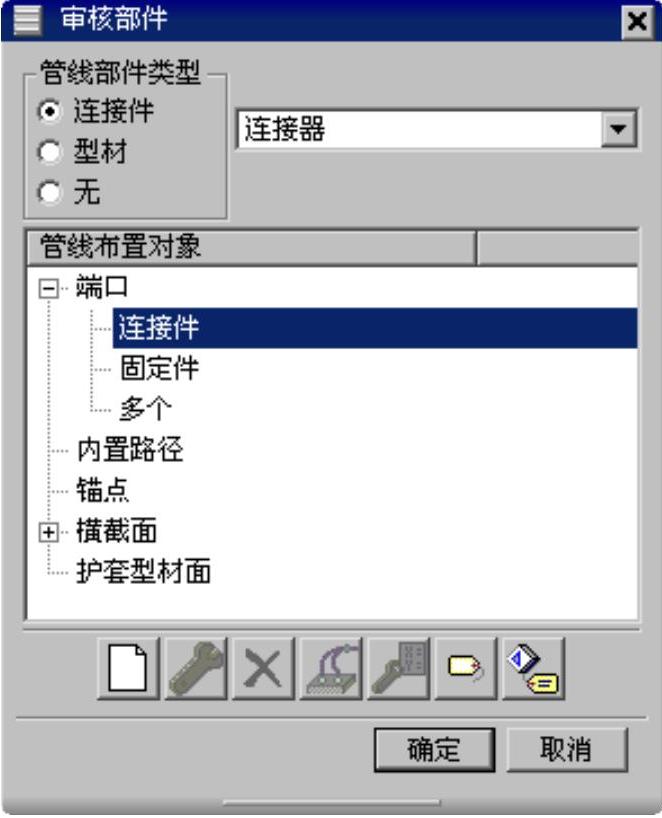

图10.2.4 “审核部件”对话框

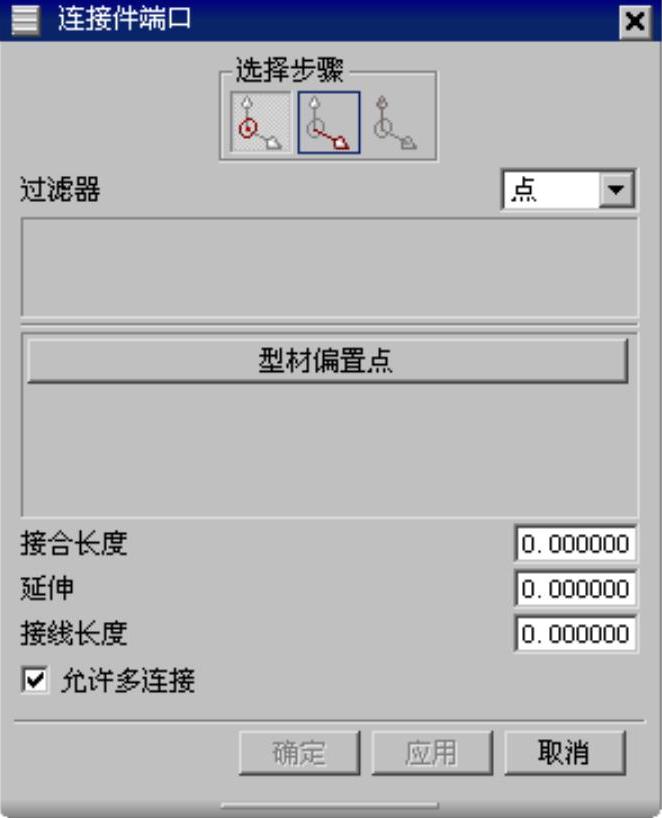

图10.2.5 “连接件端口”对话框

（6）选中“连接件端口”对话框中的复选框，单击按钮，结束连接件端口的创建，如图10.2.7所示。

（7）单击“审核部件”对话框中的按钮。

图10.2.6 定义原点参考

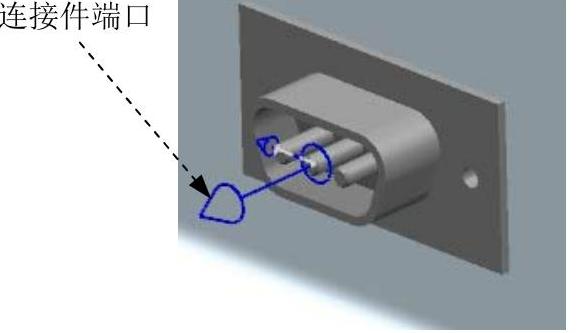

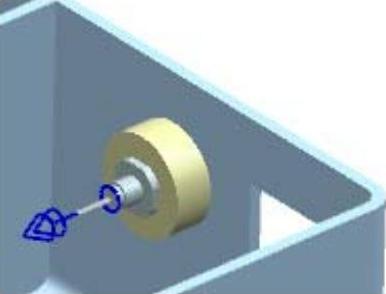

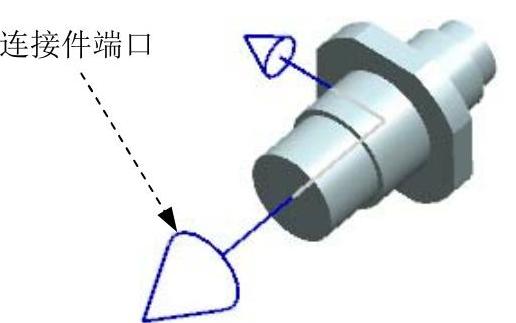

图10.2.7 定义连接件端口

Stage2.在元件jack2中创建连接件端口

Step1.在装配导航器中双击节点，将其激活。

Step2.在“电气管线布置”工具栏中选择命令，系统弹出“审核部件”对话框。

Step3.定义连接件端口。

（1）在“审核部件”对话框的区域中选中单选项，在右侧的下拉列表中选择选项；右击下方的选项，在弹出的快捷菜单中选择命令，系统弹出“连接件端口”对话框。

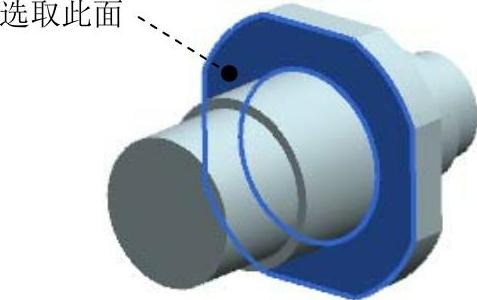

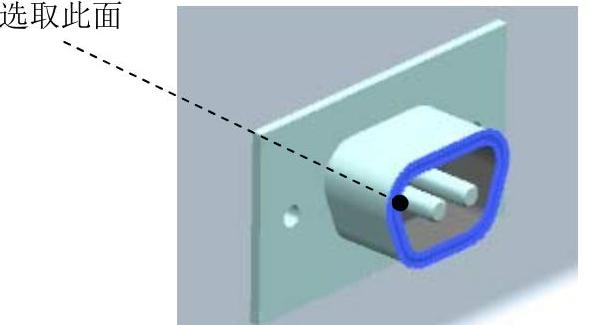

（2）在“连接件端口”对话框的区域中按下“原点”按钮，在下拉列表中选择选项，在模型中选取图10.2.8所示的面为参考，定义该面的中心为原点。

（3）在“连接件端口”对话框中按下“对齐矢量”按钮，选择为对齐矢量；按下“旋转矢量”按钮，选择为旋转矢量。

（4）单击按钮，结束连接件端口的创建，如图10.2.9所示。

（5）单击“审核部件”对话框中的按钮。

图10.2.8 定义原点参考

图10.2.9 定义连接件端口

Stage3.在元件jack3中创建连接件端口

Step1.在装配导航器中双击节点，将其激活。

Step2.在“电气管线布置”工具栏中选择命令，系统弹出“审核部件”对话框。

Step3.定义连接件端口。

（1）在“审核部件”对话框的区域中选中单选项，在右侧的下拉列表中选择选项；右击下方的选项，在弹出的快捷菜单中选择命令，系统弹出“连接件端口”对话框。

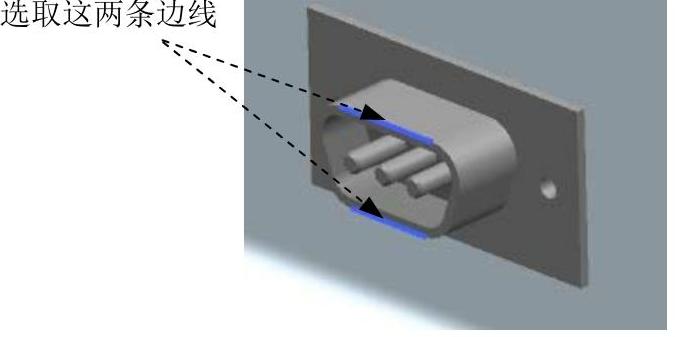

（2）在“连接件端口”对话框的区域中按下“原点”按钮，在下拉列表中选择选项，在模型中选取图10.2.10所示的两条边线为参考，定义这两条边线连线的中点为原点。

（3）在“连接件端口”对话框中按下“对齐矢量”按钮，选择为对齐矢量；按下“旋转矢量”按钮，选择为旋转矢量。

（4）单击按钮，结束连接件端口的创建，如图10.2.11所示。

图10.2.10 定义原点参考

图10.2.11 定义连接件端口

（5）单击“审核部件”对话框中的按钮。

Stage4.在元件clip中创建固定件端口

Step1.在装配导航器中双击节点，将其激活。

Step2.在“电气管线布置”工具栏中选择命令，系统弹出“审核部件”对话框。

Step3.定义连接件端口。

（1）在“审核部件”对话框的区域中选中单选项，在右侧的下拉列表中选择选项；右击下方的选项，在弹出的快捷菜单中选择命令，系统弹出“固定件端口”对话框。

（2）在“固定件端口”对话框的区域中按下“原点”按钮，在下拉列表中选择选项，在模型中选取图10.2.12所示的边线为参考，定义该边线的圆心为原点。

（3）在“固定件端口”对话框中按下“对齐矢量”按钮，选择为对齐矢量。

（4）单击按钮两次，结束固定件端口的创建，如图10.2.13所示。

（5）单击“审核部件”对话框中的按钮。

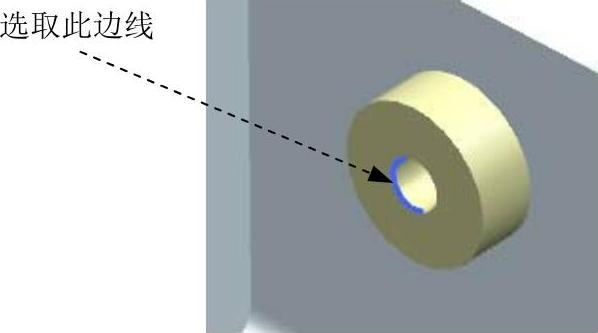

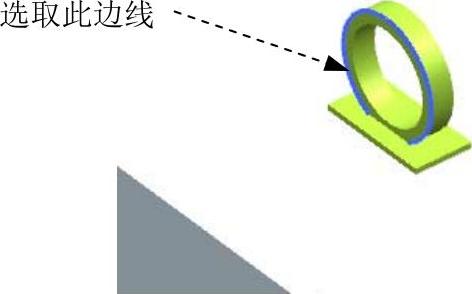

图10.2.12 定义原点参考

图10.2.13 定义固定件端口

Step4.在装配导航器中双击总装配节点，将其激活，然后保存装配体模型。

Stage5.在元件port1中创建连接件端口与多端口

Step1.打开文件D：\ug90\work\ch10.02\ex\port1.prt。

Step2.在“电气管线布置”工具栏中选择命令，系统弹出“审核部件”对话框。

Step3.定义连接件端口。

（1）在“审核部件”对话框的区域中选中单选项，在右侧的下拉列表中选择选项；右击下方的选项，在弹出的快捷菜单中选择命令，系统弹出“连接件端口”对话框。

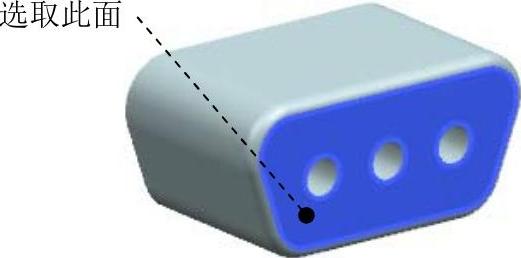

（2）在“连接件端口”对话框的区域中按下“原点”按钮，在下拉列表中选择选项，在模型中选取图10.2.14所示的面为参考，定义该面的中心为原点。

（3）在“连接件端口”对话框中按下“对齐矢量”按钮，选择为对齐矢量；按下“旋转矢量”按钮，选择为旋转矢量。

（4）单击按钮，结束连接件端口的创建，如图10.2.15所示。

Step4.定义“多个”端口。

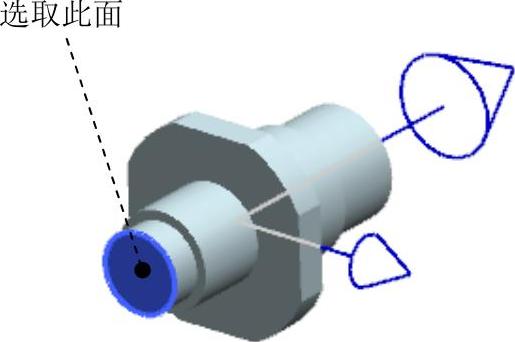

图10.2.14 定义原点参考

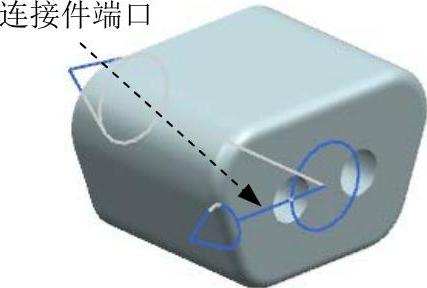

图10.2.15 定义连接件端口

说明：“连接件端口”用于定义插接器、元件之间的连接，“多个”端口用于定义插接器、插头与导线之间的连接。

（1）在“审核部件”对话框中右击下方的选项，在弹出的快捷菜单中选择命令，系统弹出“多个端口”对话框。

（2）在“多个端口”对话框的区域中按下“原点”按钮，在下拉列表中选择选项，在模型中选取图10.2.16所示的面为参考，定义该面的中心为原点；在“多个端口”对话框中按下“对齐矢量”按钮，选择为对齐矢量；单击按钮两次，系统弹出图10.2.17所示的“指派管端”对话框。

图10.2.16 定义原点参考

图10.2.17 “指派管端”对话框

（3）在“指派管端”对话框的文本框中输入数值1，按Enter键，在“指派管端”对话框中选择，单击按钮，系统弹出图10.2.18所示的击“放置管端”对话框，在下拉列表中选择选项，选取图10.2.16所示的面为参考，单击按钮调整端口方向（指向零件外部），如图10.2.19所示。

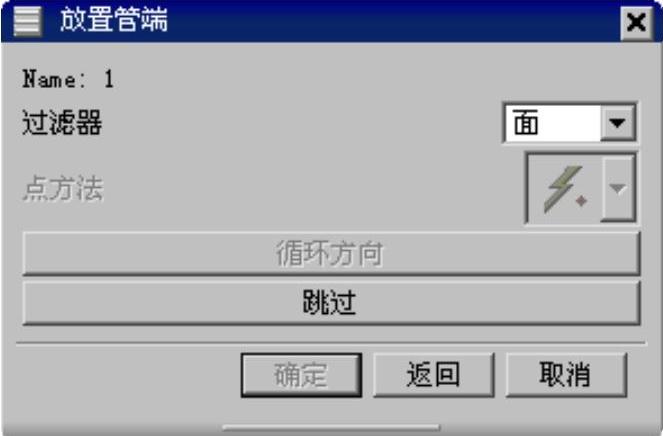

图10.2.18 “放置管端”对话框

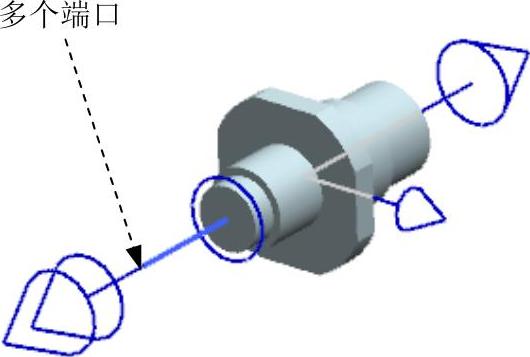

图10.2.19 定义多个端口

（4）单击按钮三次，结束多个端口的创建。

Step5.保存零件模型，然后关闭零件窗口。

Stage6.在元件port2中创建连接件端口与多端口

Step1.打开文件D：\ug90\work\ch10.02\ex\port2.prt。

Step2.在“电气管线布置”工具栏中选中命令，系统弹出“审核部件”对话框。

Step3.定义连接件端口。

（1）在“审核部件”对话框的区域中选中单选项，在右侧的下拉列表中选择选项；右击下方的选项，在弹出的快捷菜单中选择命令，系统弹出“连接件端口”对话框。

（2）在“连接件端口”对话框的区域中按下“原点”按钮，在下拉列表中选择选项，在模型中选取图10.2.20所示的面为参考，定义该面的中心为原点。

（4）在“连接件端口”对话框中按下“对齐矢量”按钮，选择为对齐矢量；按下“旋转矢量”按钮，选择为旋转矢量。

（5）单击按钮，结束连接件端口的创建，如图10.2.21所示。

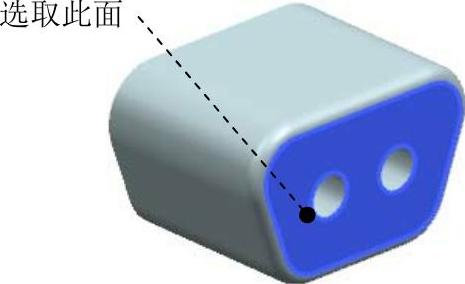

图10.2.20 定义原点参考

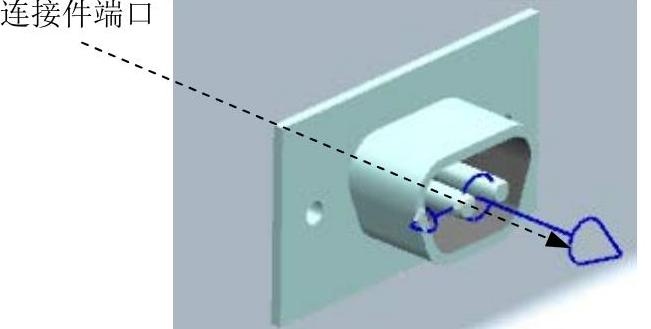

图10.2.21 定义连接件端口

Step4.定义“多个”端口。

（1）在“审核部件”对话框中右击下方的选项，在弹出的快捷菜单中选择命令，系统弹出“多个端口”对话框。

（2）在“多个端口”对话框的区域中按下“原点”按钮，在下拉列表中选择选项，在模型中选取图10.2.20所示的面为参考，定义该面的中心为原点；在“多个端口”对话框中按下“对齐矢量”按钮，选择为对齐矢量；单击按钮两次，系统弹出“指派管端”对话框。

（3）单击“指派管端”对话框中的按钮，系统弹出“序列名称”对话框，在该对话框中设置图10.2.22所示的参数，然后单击按钮，返回到“指派管端”对话框，如图10.2.23所示。

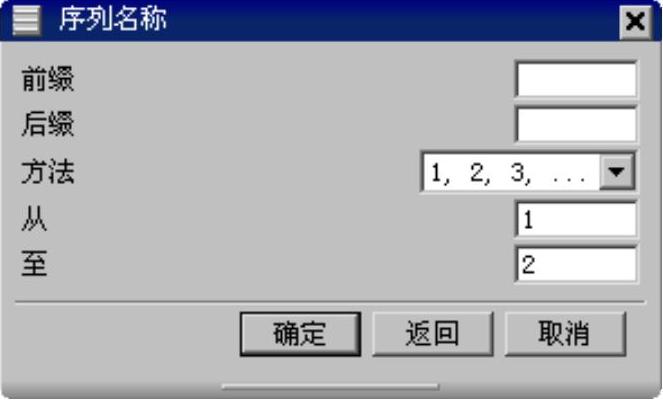

图10.2.22 “序列名称”对话框

图10.2.23 “指派管端”对话框

（4）在“指派管端”对话框中选择，单击按钮，系统弹出“放置管端”对话框，在下拉列表中选择选项，选取图10.2.24所示的边线1为管端1的参考，单击按钮调整端口方向，然后单击按钮。

（5）在“指派管端”对话框中选择，单击按钮，系统弹出“放置管端”对话框，在下拉列表中选择选项，选取图10.2.24所示的边线2为管端2的参考，单击按钮调整端口方向，然后单击按钮。

（6）单击按钮两次，结束多个端口的创建，如图10.2.24所示。

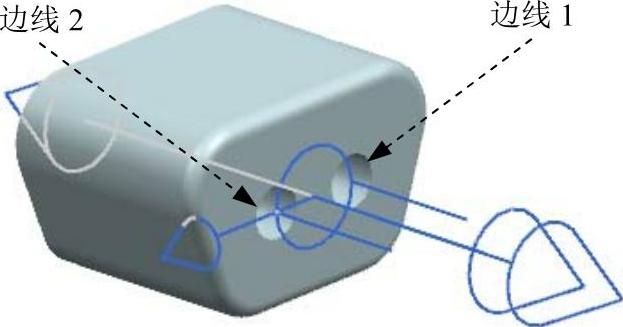

图10.2.24 定义多个端口

Step5.保存零件模型，然后关闭零件窗口。

Stage7.在元件port3中创建连接件端口与多端口

Step1.打开文件D：\ug90\work\ch10.02\ex\port3.prt。

Step2.在“电气管线布置”工具栏中选择命令，系统弹出“审核部件”对话框。

Step3.定义连接件端口。

（1）在“审核部件”对话框的区域中选中单选项，在右侧的下拉列表中选择选项；右击下方的选项，在弹出的快捷菜单中选择命令，系统弹出“连接件端口”对话框。

（2）在“连接件端口”对话框的区域中按下“原点”按钮，在下拉列表中选择选项，在模型中选取图10.2.25所示的面为参考，定义该面的中心为原点。

（3）在“连接件端口”对话框中按下“对齐矢量”按钮，选择为对齐矢量；按下“旋转矢量”按钮，选择为旋转矢量。

（4）单击按钮，结束连接件端口的创建，如图10.2.26所示。(www.chuimin.cn)

图10.2.25 定义原点参考

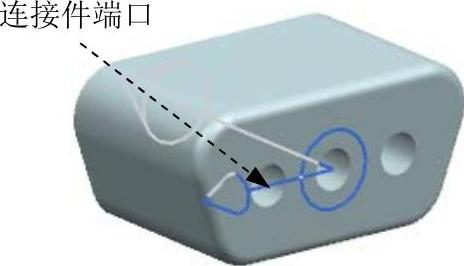

图10.2.26 定义连接件端口

Step4.定义“多个”端口。

（1）在“审核部件”对话框中右击下方的选项，在弹出的快捷菜单中选择命令，系统弹出“多个端口”对话框。

（2）在“多个端口”对话框的区域中按下“原点”按钮，在下拉列表中选择选项，在模型中选取图10.2.25所示的面为参考，定义该面的中心为原点；在“多个端口”对话框中按下“对齐矢量”按钮，选择为对齐矢量；单击按钮两次，系统弹出“指派管端”对话框。

（3）单击“指派管端”对话框中的按钮，系统弹出“序列名称”对话框，在该对话框中设置图10.2.27所示的参数，然后单击按钮，返回到“指派管端”对话框。

（4）在“指派管端”对话框中选择，单击按钮，系统弹出“放置管端”对话框，在下拉列表中选择选项，选取图10.2.28所示的边线1为管端1的参考，单击按钮调整端口方向，然后单击按钮。

（5）在“指派管端”对话框中选择，单击按钮，系统弹出“放置管端”对话框，在下拉列表中选择选项，选取图10.2.28所示的边线2为管端2的参考，单击按钮调整端口方向，然后单击按钮。

（6）在“指派管端”对话框中选择，单击按钮，系统弹出“放置管端”对话框，在下拉列表中选择选项，选取图10.2.28所示的边线3为管端3的参考，单击按钮调整端口方向，然后单击按钮。

（7）单击按钮两次，结束多个端口的创建，如图10.2.28所示。

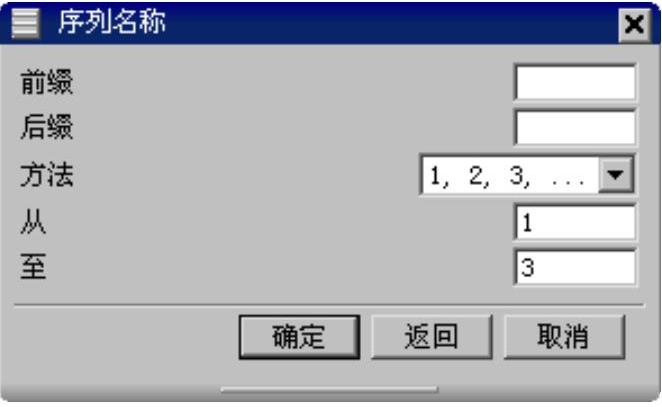

图10.2.27 “序列名称”对话框

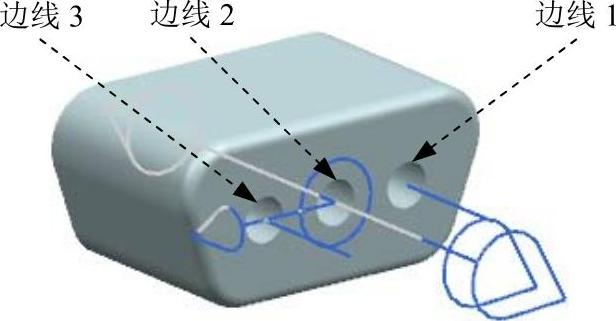

图10.2.28 定义多个端口

Step5.保存零件模型，然后关闭零件窗口。

Task3.放置元件

Step1.确认当前显示总装配窗口，且节点处于激活状态。

Step2.选择命令。在“电气管线布置”工具栏中单击“放置部件”按钮，系统弹出图10.2.29所示的“指定项”对话框。

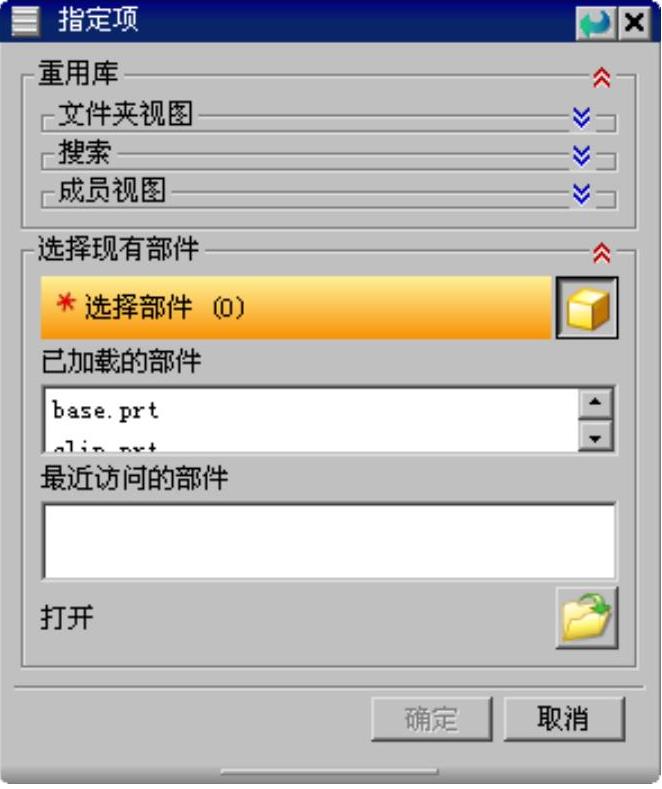

图10.2.29 “指定项”对话框

Step3.放置元件port1。

（1）单击“指定项”对话框中的“打开”按钮，打开文件port1.prt，单击按钮，系统弹出图10.2.30所示的“放置部件”对话框。

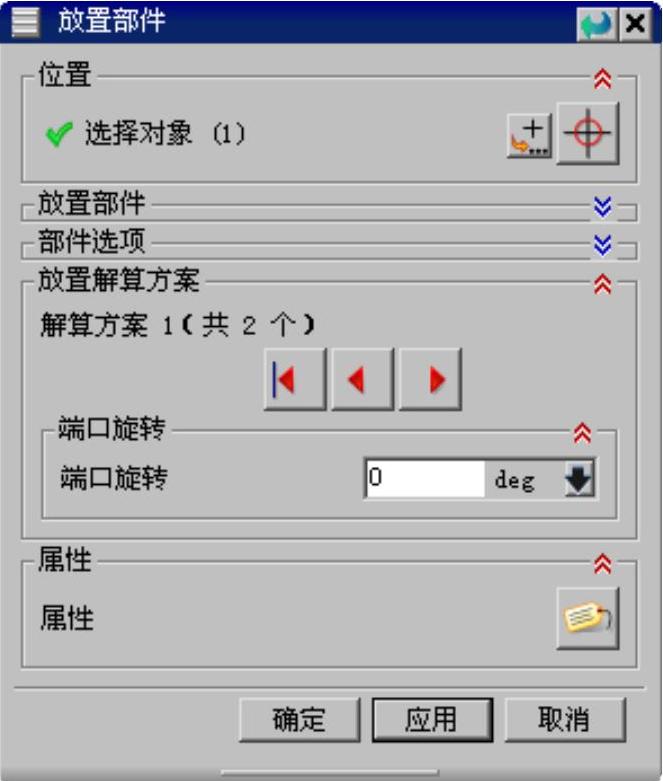

图10.2.30 “放置部件”对话框

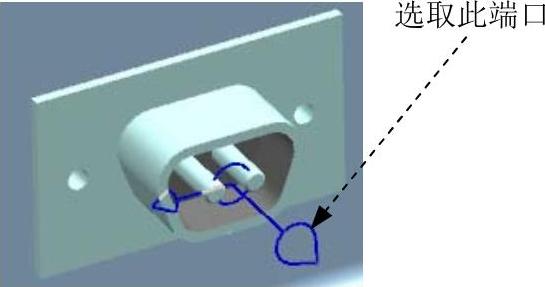

（2）在模型中选取图10.2.31所示的插接器端口为放置参考，单击按钮，完成元件的放置，结果如图10.2.32所示。

图10.2.31 选取放置参考

图10.2.32 放置元件port1

Step4.参考Step2和Step3的操作步骤放置元件port2，选取图10.2.33所示的插接器端口为放置参考，结果如图10.2.34所示。

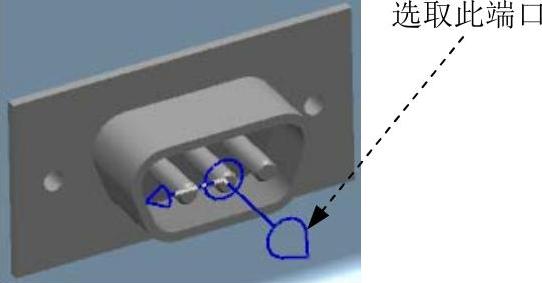

图10.2.33 选取放置参考

图10.2.34 放置元件port2

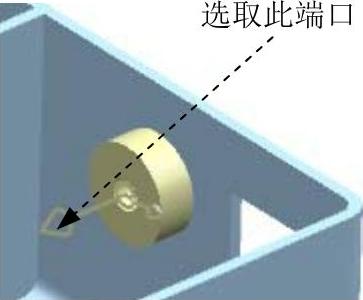

Step5.参考Step2和Step3的操作步骤放置元件port3，选取图10.2.35所示的插接器端口为放置参考，结果如图10.2.36所示。

图10.2.35 选取放置参考

图10.2.36 放置元件port3

Task4.创建连接

Stage1.创建连接1

Step1.在导航器中单击“连接导航器”按钮，然后在工具栏按钮区域调出图10.2.37所示的“管线列表”工具栏。

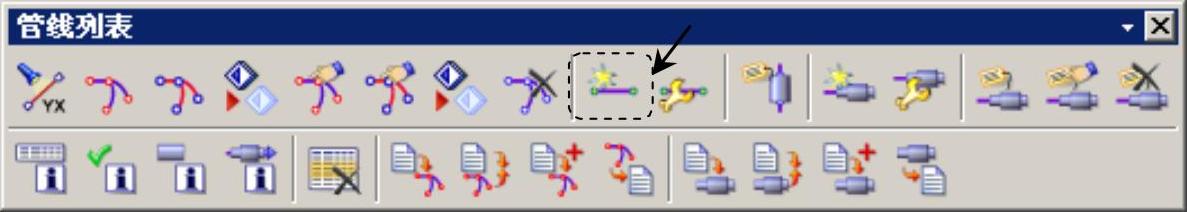

图10.2.37 “管线列表”工具栏

Step2.定义连接属性。单击“管线列表”工具栏中的“创建连接”按钮，系统弹出“创建连接向导：连接属性”对话框，在该对话框中设置图10.2.38所示的参数。

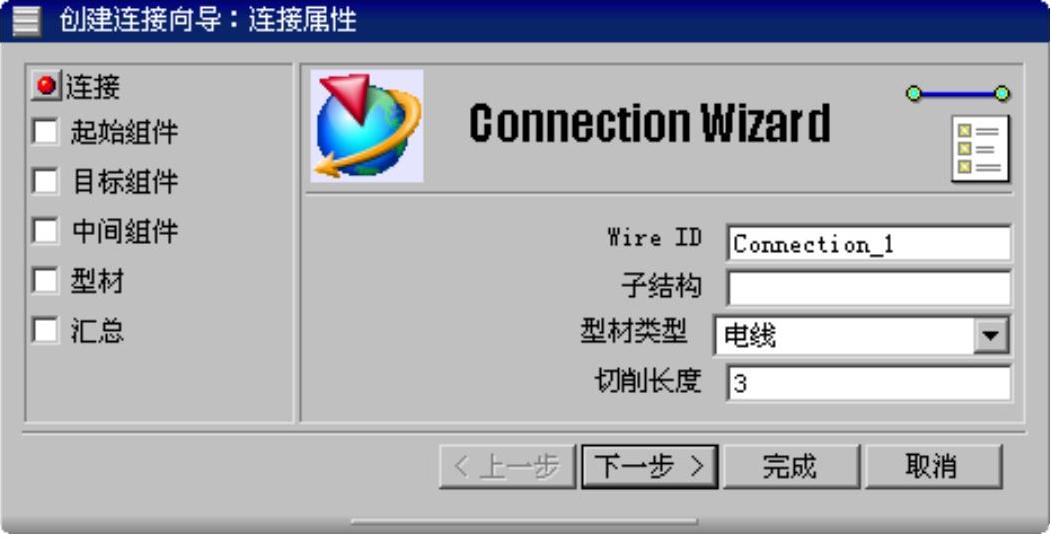

图10.2.38 “创建连接向导：连接属性”对话框

Step3.定义起始组件属性。单击按钮，系统进入“创建连接向导：起始组件属性”对话框，在模型中选取元件port1，然后在文本框中输入J1，在文本框中输入P1，在下拉列表中选择，如图10.2.39所示。

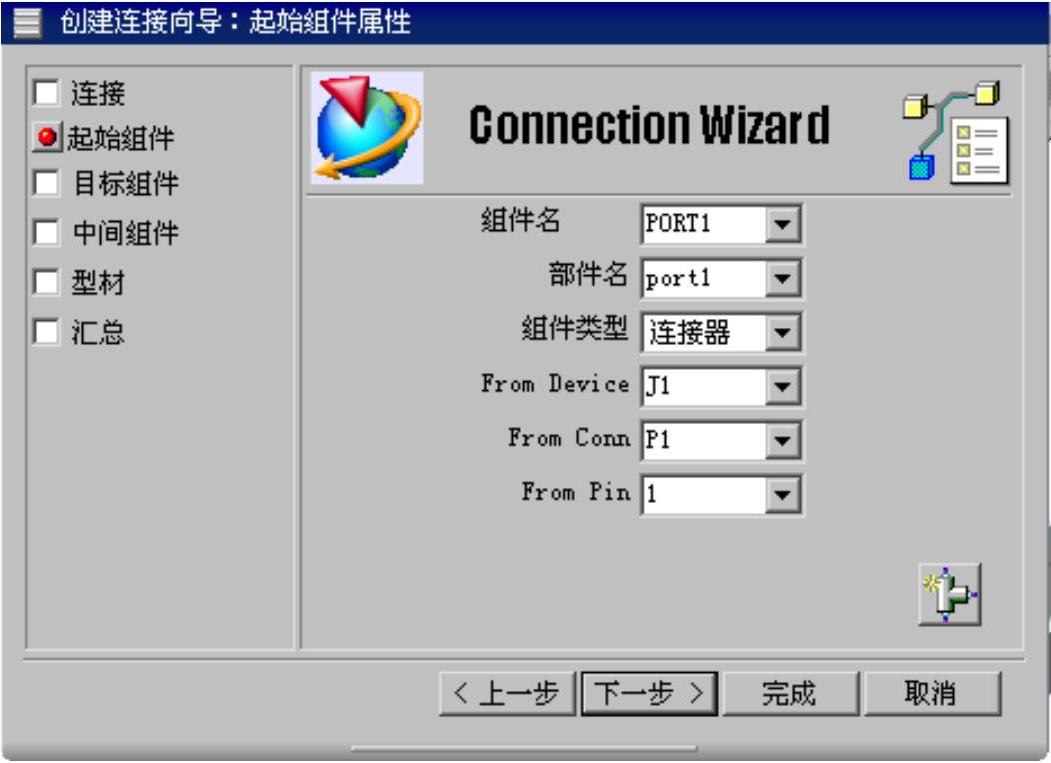

图10.2.39 “创建连接向导：起始组件属性”对话框

Step4.定义目标组件属性。单击按钮，系统进入“创建连接向导：目标组件属性”对话框，在模型中选取元件port3，然后在文本框中输入J3，在文本框中输入P3，在下拉列表中选择，如图10.2.40所示。

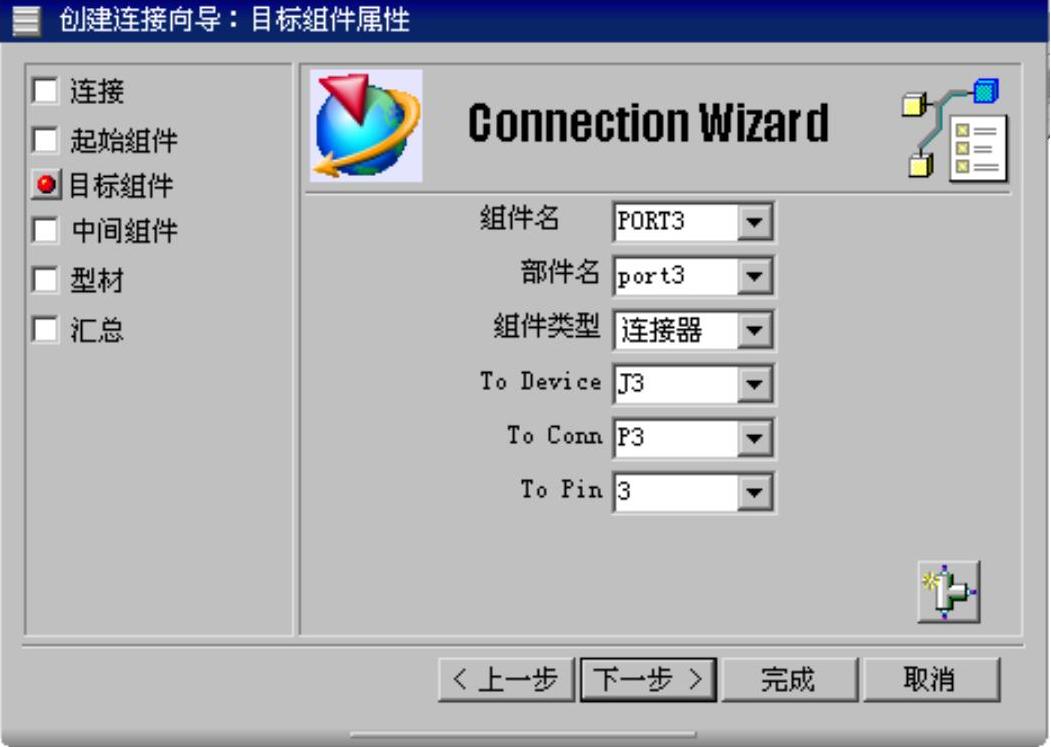

图10.2.40 “创建连接向导：起始组件属性”对话框

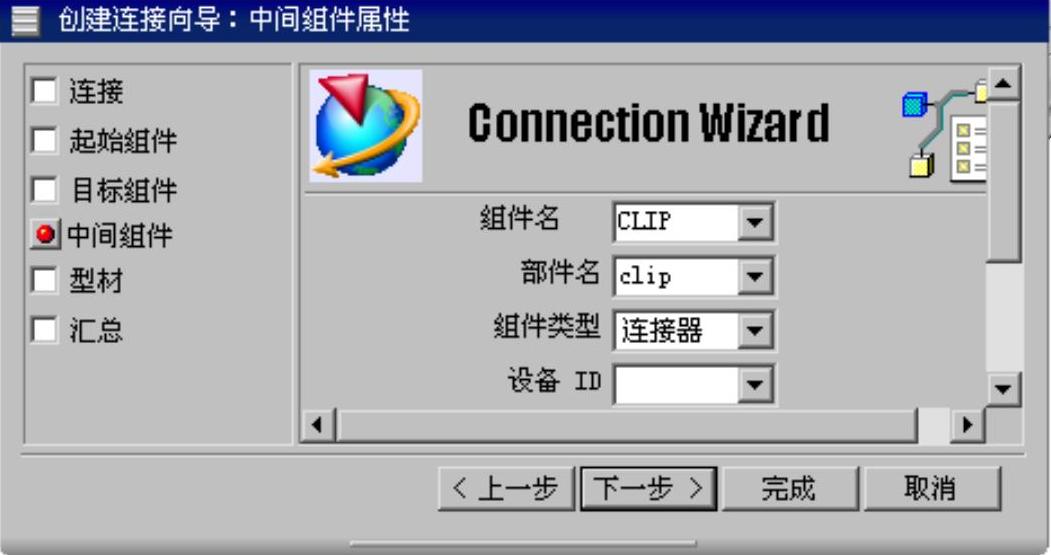

Step5.定义中间组件属性。单击按钮，系统进入“创建连接向导：中间组件属性”对话框，在模型中选取元件CLIP，如图10.2.41所示。

图10.2.41 “创建连接向导：中间组件属性”对话框

Step6.定义电线属性。

（1）单击按钮，系统进入“创建连接向导：电线属性”对话框。

（2）单击按钮，系统弹出图10.2.42所示的“指定项”对话框，选择节点，在下拉列表中选择“列表”选项，选中，单击按钮，系统返回到“创建连接向导：电线属性”对话框。

（3）单击右侧的“颜色”按钮，在“颜色”对话框中选择红色（red）为显示颜色，单击按钮，如图10.2.43所示。

图10.2.42 “指定项”对话框

图10.2.43 “创建连接向导：电线属性”对话框

Step7.单击按钮，系统进入“创建连接向导：汇总报告”对话框，在该对话框中显示当前连接的详细信息，如图10.2.44所示。

Step8.单击按钮，关闭系统弹出的信息提示文本，结束连接1的创建。

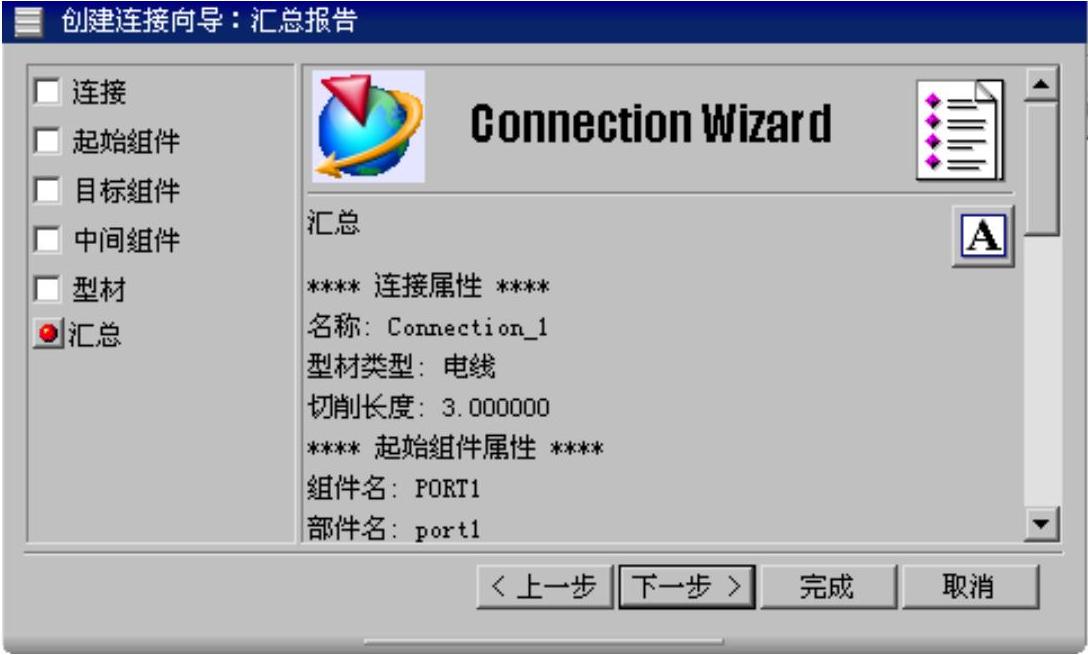

图10.2.44 “创建连接向导：汇总报告”对话框

Stage2.创建连接2

Step1.定义连接属性。单击“管线列表”工具栏中的“创建连接”按钮，系统弹出“创建连接向导：连接属性”对话框，在文本框中输入Connection2，在下拉列表中选择选项，在文本框中输入数值3。

Step2.定义起始组件属性。单击按钮，系统进入“创建连接向导：起始组件属性”对话框，在模型中选取元件port2，然后在文本框中输入J2，在文本框中输入P2，在下拉列表中选择。

Step3.定义目标组件属性。单击按钮，系统进入“创建连接向导：目标组件属性”对话框，在模型中选取元件port3，然后在文本框中输入J3，在文本框中输入P3，在下拉列表中选择。

Step4.定义中间组件属性。单击按钮，系统进入“创建连接向导：中间组件属性”对话框。

Step5.定义电线属性。单击按钮，系统进入“创建连接向导：电线属性”对话框；选取电线，颜色设置为绿色（Green）。

Step6.单击按钮，关闭系统弹出的信息提示文本，结束连接2的创建。

Stage3.创建连接3

Step1.定义连接属性。单击“管线列表”工具栏中的“创建连接”按钮，系统弹出“创建连接向导：连接属性”对话框，在文本框中输入Connection3，在下拉列表中选择选项，在文本框中输入数值3。

Step2.定义起始组件属性。单击按钮，系统进入“创建连接向导：起始组件属性”对话框，在模型中选取元件port2，然后在文本框中输入J2，在文本框中输入P2，在下拉列表中选择。

Step3.定义目标组件属性。单击按钮，系统进入“创建连接向导：目标组件属性”对话框，在模型中选取元件port3，然后在文本框中输入J3，在文本框中输入P3，在下拉列表中选择。

Step4.定义中间组件属性。单击按钮，系统进入“创建连接向导：中间组件属性”对话框。

Step5.定义电线属性。单击按钮，系统进入“创建连接向导：电线属性”对话框；选取电线，颜色设置为蓝色（Blue）。

Step6.单击按钮，关闭系统弹出的信息提示文本，结束连接3的创建。

Stage4.显示所有连接

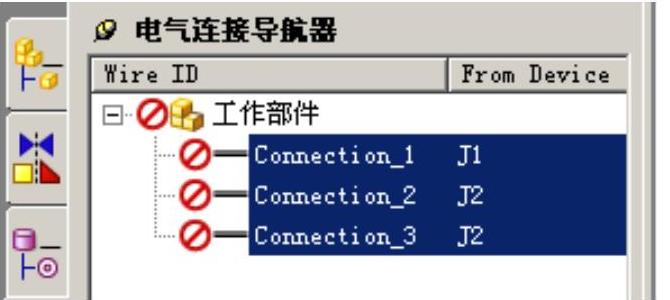

Step1.切换导航器。在装配导航器中单击连接导航器（图10.2.45），系统显示图10.2.46所示的“电气连接导航器”。

Step2.在电气连接导航器中选中所有连接，右击，在弹出的快捷菜单中选择命令，此时在模型中显示所有连接，如图10.2.47所示。

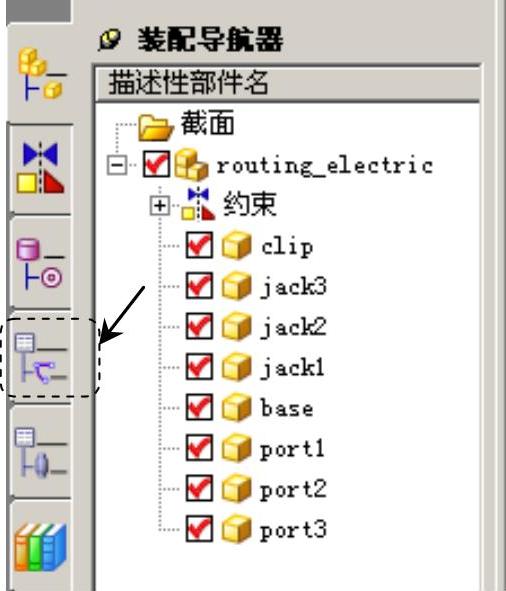

图10.2.45 装配导航器

图10.2.46 电气连接导航器

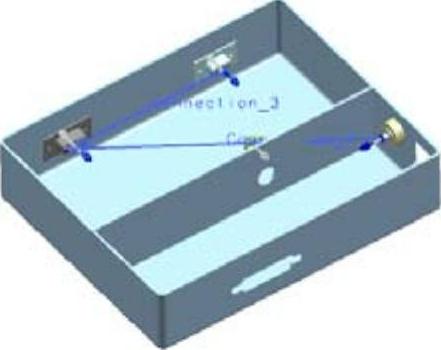

图10.2.47 显示连接

Step3.刷新图形区，取消连接的显示。

Task5.创建路径

Stage1.创建样条路径1

Step1.在“电气管线布置”工具栏中单击“样条路径”按钮，系统弹出“样条路径”对话框。

Step2.在模型中依次选取图10.2.48所示的多端口1、固定端口、边线中心和多端口2为路径点，此时“样条路径”对话框如图10.2.49所示。

Step3.在“样条路径”对话框中选择，在文本框中输入数值2；选择，在文本框中输入数值2；选择，在文本框中输入数值2；单击按钮，完成样条路径1的创建，如图10.2.50所示。

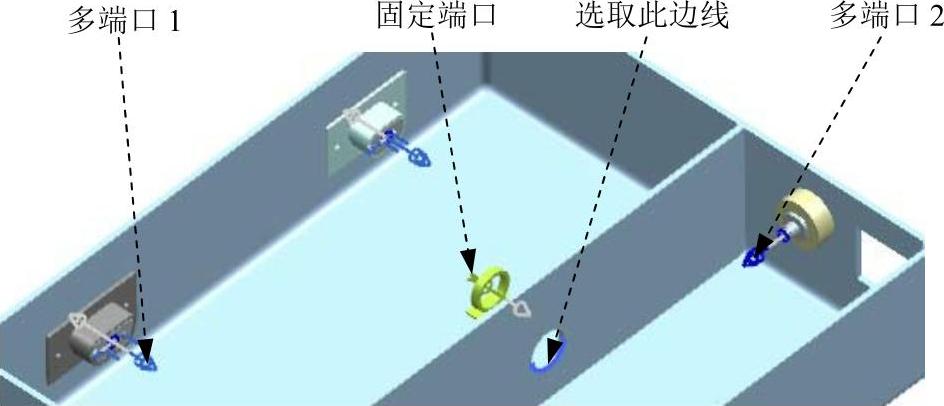

图10.2.48 选取路径点

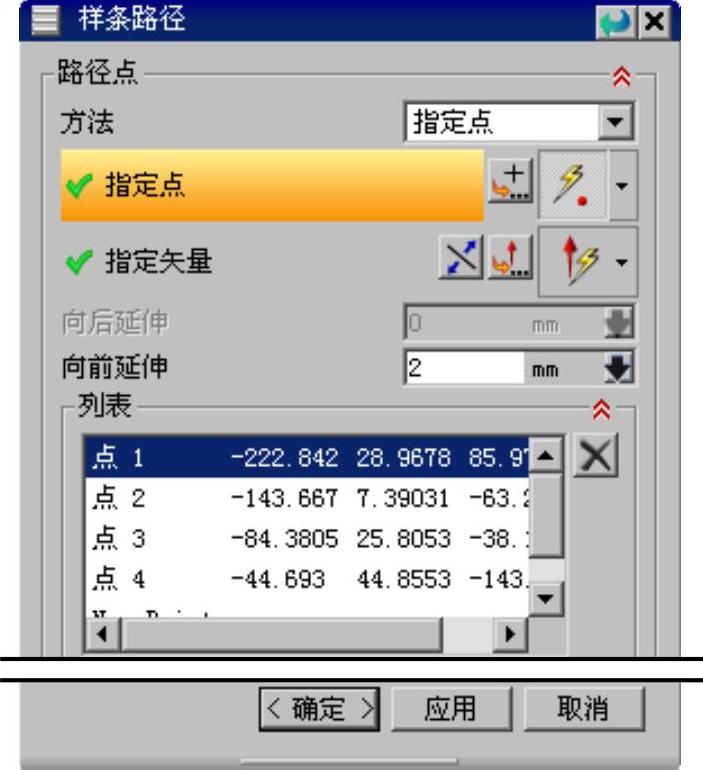

图10.2.49 “样条路径”对话框

图10.2.50 创建样条路径1

Stage2.创建样条路径2

Step1.在“电气管线布置”工具栏中单击“样条路径”按钮，系统弹出“样条路径”对话框。

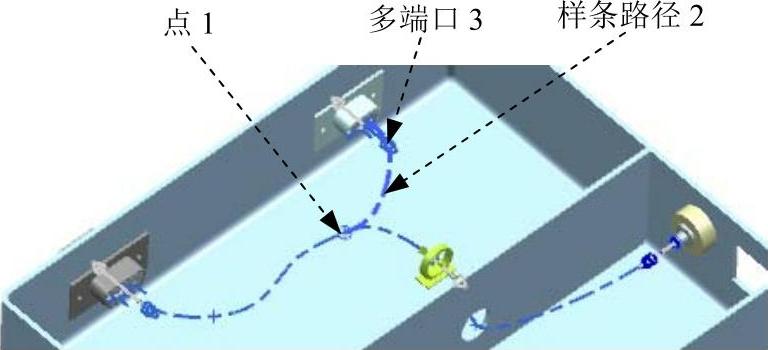

Step2.在模型中依次选取图10.2.51所示的点1和多端口3为路径点，在“样条路径”对话框中选择，在文本框中输入数值2；单击按钮，完成样条路径2的创建，如图10.2.51所示。

图10.2.51 创建样条路径2

Stage3.创建端子

Step1.在“电气管线布置”工具栏中单击“创建端子”按钮，系统弹出图10.2.52所示的“创建端子”对话框。

Step2.创建端子1。在模型中选取图10.2.53所示的多端口3，在区域的和下拉列表中选择选项，然后在区域的文本框中输入数值15，在“创建端子”对话框中单击“全部建模”按钮，单击按钮，完成端子1的创建，如图10.2.54所示。

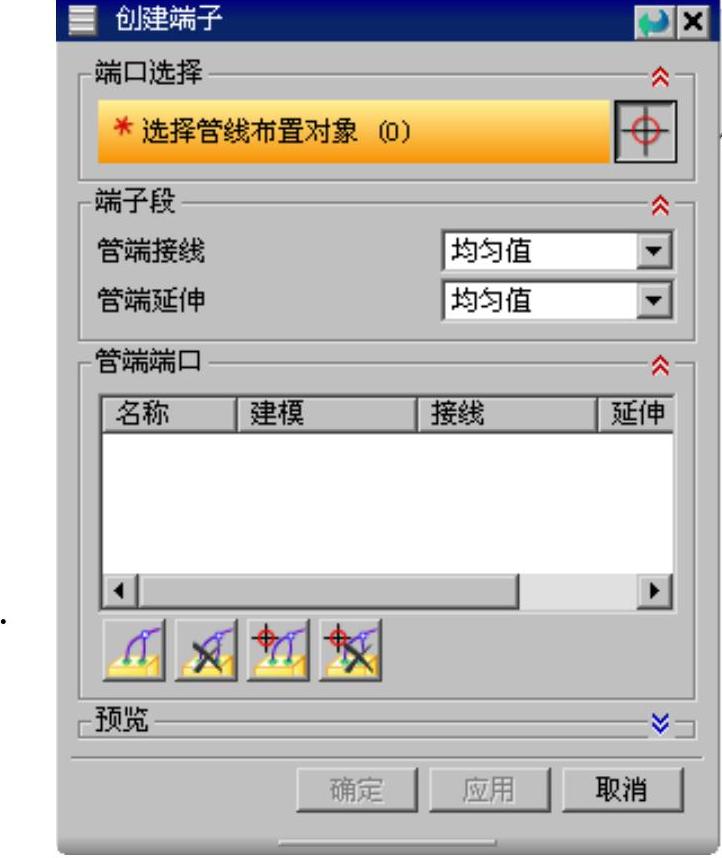

图10.2.52 “创建端子”对话框

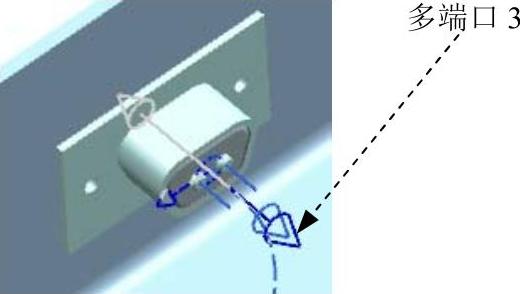

图10.2.53 选取多端口

图10.2.54 创建端子1

Step3.创建端子2。在模型中选取图10.2.55所示的多端口1，在区域的和下拉列表中选择选项，然后在区域的文本框中输入数值15，在“创建端子”对话框中单击“全部建模”按钮，单击按钮，完成端子2的创建，如图10.2.56所示。

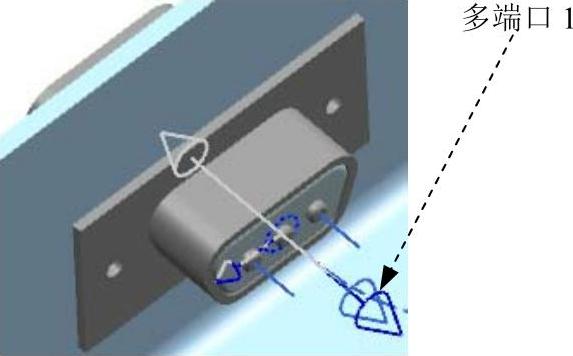

图10.2.55 选取多端口

图10.2.56 创建端子2

Task6.自动布线

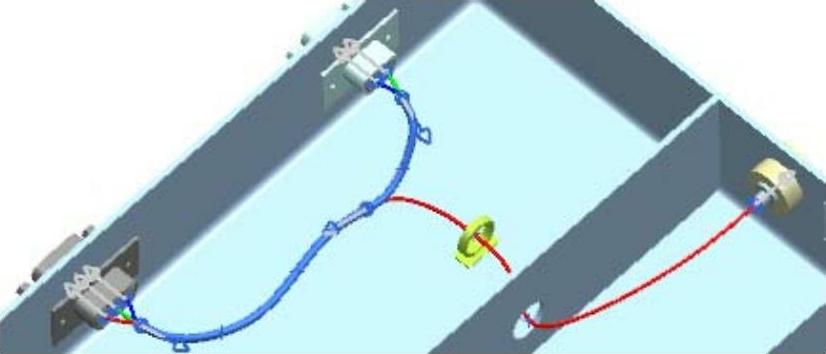

Step1.在电气连接导航器中选中所有连接，右击，在弹出的快捷菜单中选择命令，此时在模型自动布置所有线缆，如图10.2.57所示。

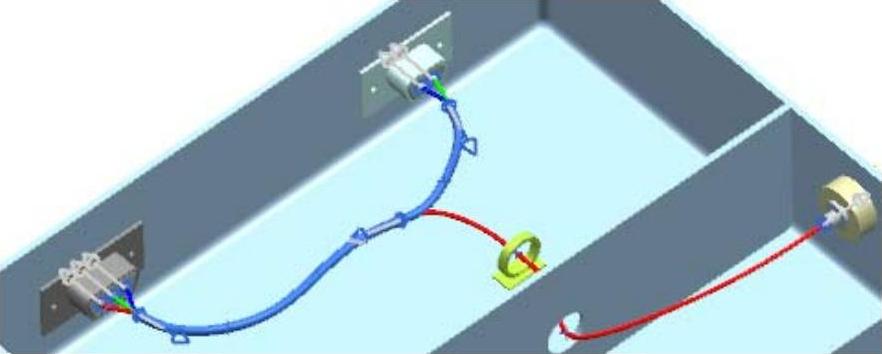

图10.2.57 自动布线

Step2.保存模型。
