干涉、测量和跟踪都是调用相应的复选框,处理所要解算的问题。
1.干涉
干涉检测功能是检测一对实体或片体的干涉重叠量。选择“运动”工具栏中的命令,系统弹出图9.4.2所示的“干涉”对话框。

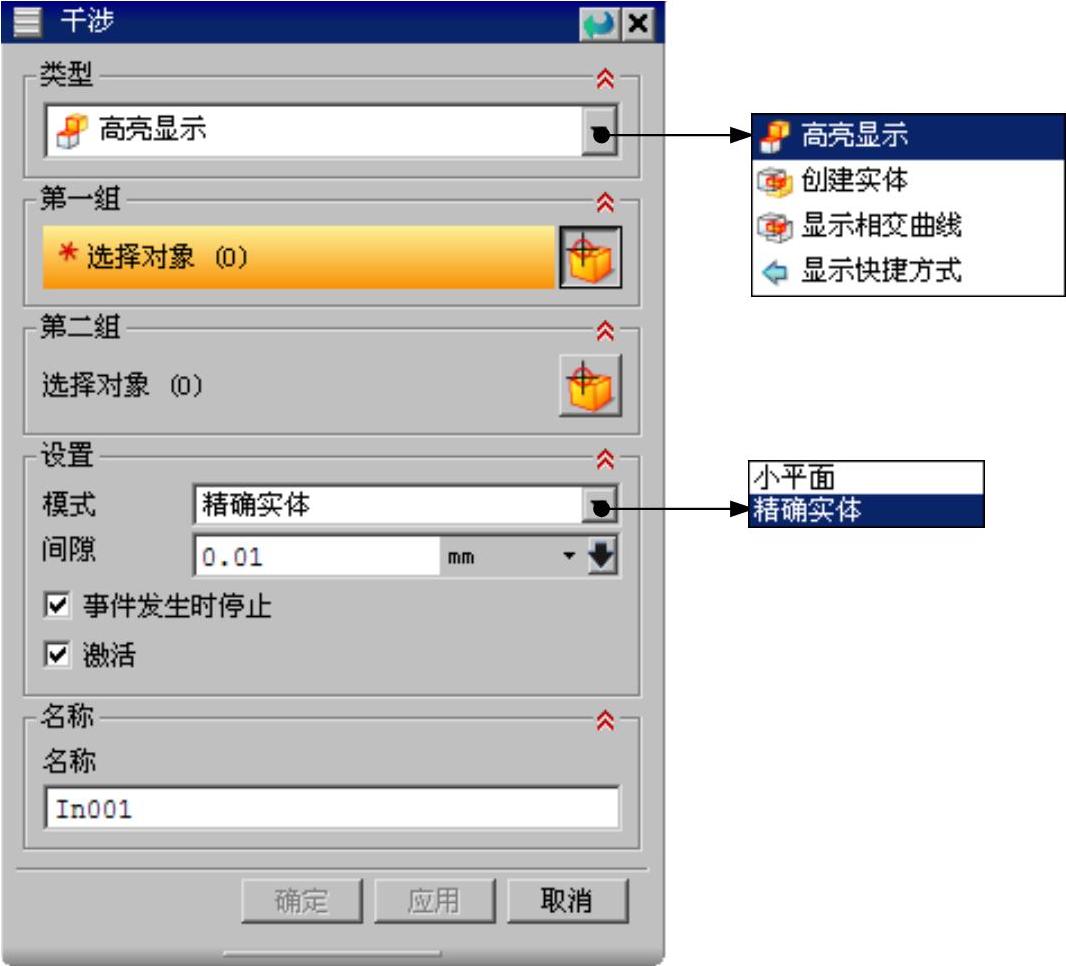

图9.4.2 “干涉”对话框
图9.4.2所示的“干涉”对话框说明如下:
●下拉列表中包括、和选项。
☑:选择该选项,在分析时出现干涉,干涉物体会变亮显示。
☑:选择该选项,在分析时出现干涉,系统会生成一个非参数化的相交实体用来描述干涉体积。
☑:选择该选项,在分析时出现干涉,系统会生成曲线来显示干涉部分。
●:下拉列表中包括和选项。
☑:选择该选项,是以小平面为干涉对象进行干涉分析。
☑:选择该选项,是以精确的实体为干涉对象进行干涉分析。
●:该文本框中输入的数值是定义分析时的安全参数。
2.测量
测量检测功能是测量一对几何体的最小距离和角度。选择“运动”工具栏中的命令,系统弹出图9.4.3所示的“测量”对话框。

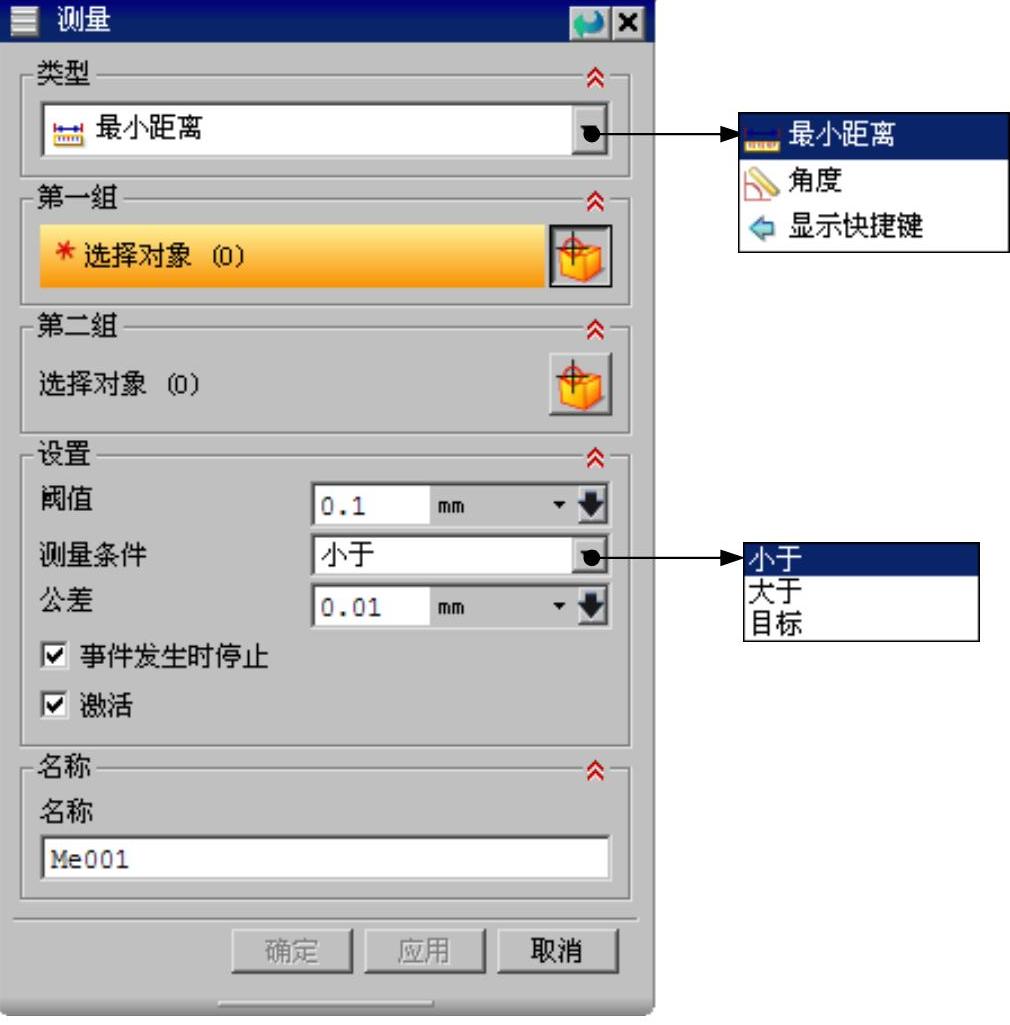

图9.4.3 “测量”对话框
图9.4.3所示的“测量”对话框说明如下:(www.chuimin.cn)
●下拉列表中包括和两种选项。
☑:选择该选项,测量的是两连杆的最小距离值。
☑:选择该选项,测量的是两连杆的角度值。
●:该文本框中输入的数值用来定义阈值(参照值)。
●:下拉列表中包括、和选项。
☑:选择该选项,测量值小于参照值。
☑:选择该选项,测量值大于参照值。
☑:选择该选项,测量值等于参照值。
●:在该文本框中输入的数值用来定义比参照值大或小的一个定值都能符合测量条件。
3.追踪
追踪就是在运动的每一步创建选定几何体的副本。选择追踪对象后,追踪对象就会出现在列表窗口中。如果被追踪的对象有专有的名称,则该名称就会出现在列表窗口中,对象的名称可指定。如果未指定名称,则系统会用默认名称。选择“运动”工具栏中的命令,系统弹出图9.4.4所示的“追踪”对话框。
图9.4.4所示的“追踪”对话框说明如下:
●:指定被跟踪对象以一个坐标为中心运动。
●:指定被跟踪对象的放置层。
●:选中该复选框,激活目标层。

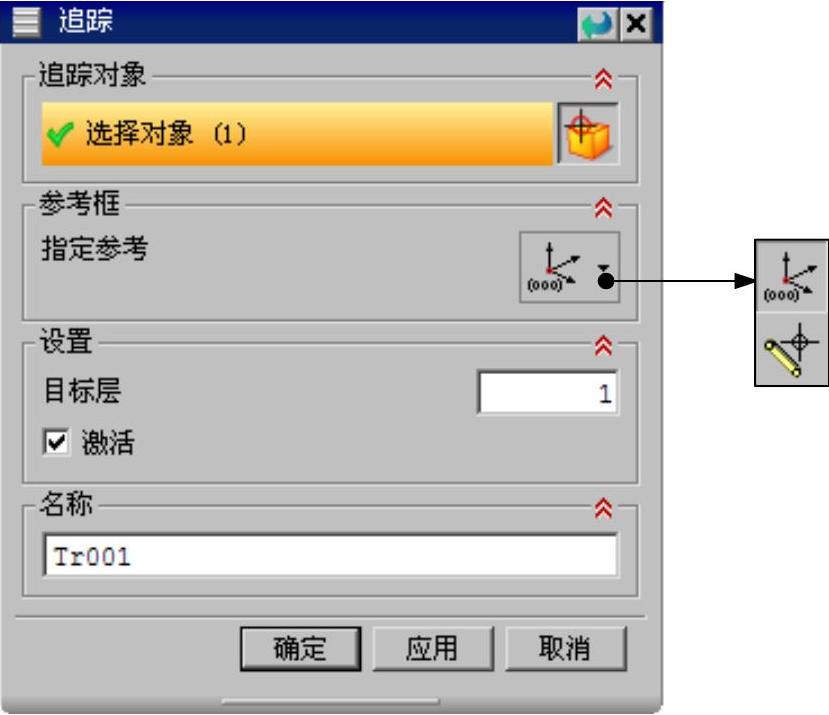

图9.4.4 “追踪”对话框
