本节介绍一个零件模型渲染成钢材质效果的详细操作过程。
Task1.打开模型文件
打开文件D：\ug90\work\ch08.08\romance.prt。
Task2.设置材料/纹理
Step1.添加材料到部件中材料。选择下拉菜单
命令，单击左侧工具栏中的“材料库”按钮
，系统弹出图8.8.1所示的“材料库”窗口。打开文件
，在弹出的子文件中打开
，然后在弹出的子文件中双击
选项，此时所选材料添加到部件材料当中。

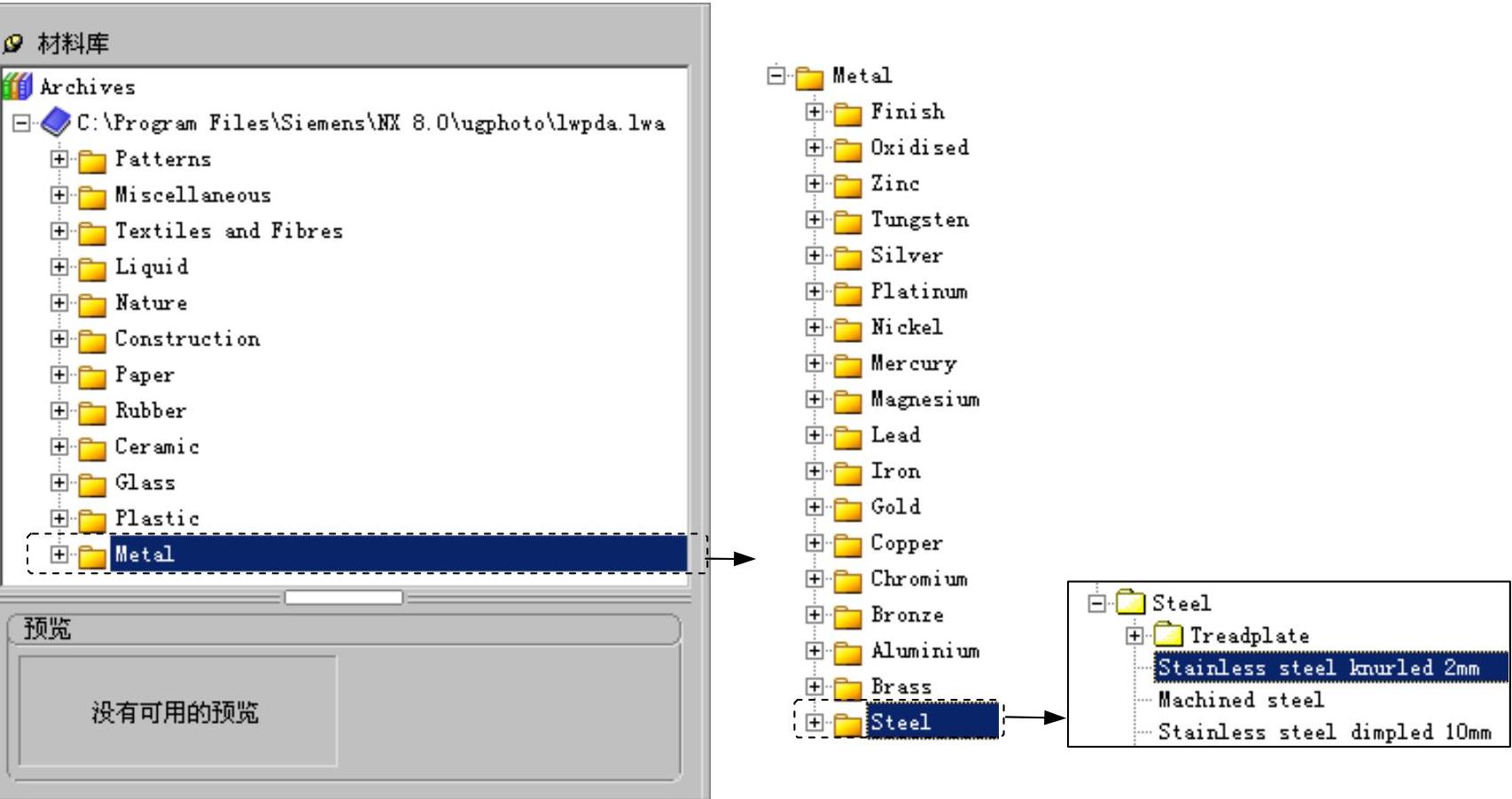

图8.8.1 “材料库”窗口
Step2.将材料添加到模型当中。单击左侧工具栏中的“部件中的材料”按钮
，系统弹出图8.8.2所示的“部件中的材料”窗口。用鼠标拖动step1所选的材料“steel”至模型当中，模型材料自动更改成所选材料。
或用鼠标选中所选材料并单击右键，在系统弹出的快捷菜单中选择
命令，此时的模型外观如图8.8.3所示。如果去除模型材料，可将图8.8.2所示的“None”图标拖动到模型当中。

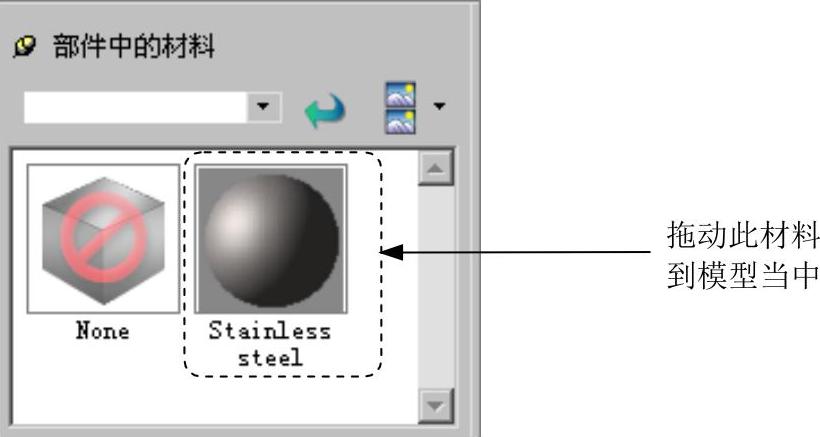

图8.8.2 “部件中的材料”窗口

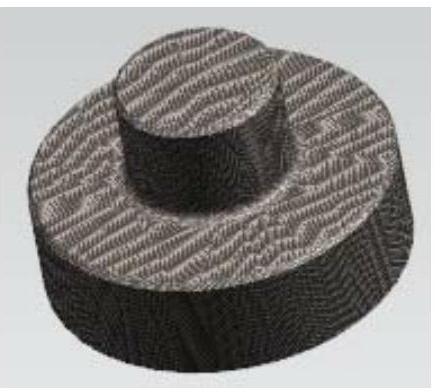

图8.8.3 添加材料后的模型
Task3.灯光设置
Step1.选择命令。选择下拉菜单
命令，系统弹出”高级光源”对话框。
Step2.定义环境光源。光源的设置方案如下：
（1）添加“标准Z聚光”。选中”高级光源”对话框
中
区域的“标准Z聚光”按钮
，然后单击
按钮，此时“标准Z聚光”被添加到环境光源
区域中。
（2）添加“标准Z点光源”。添加方法同上。
（3）创建新的点光源，并添加到
区域中。单击”高级光源”对话框
区域的“新建”
按钮，在
区域的
文本框中输入名称为“p1”，在
下拉列表中选择
选项，单击
按钮，点光源创建完成，然后将其添加到
区域中。
（4）调节光源强度与位置。在
区域中选中“p1”点光源，在
选项中定义其强度为0.70；在图形中选中“p1”点光源，单击
区域的
按钮，系统弹出“点”对话框；在图8.8.4所示的区域中输入坐标位置。使用相同的方法定义“标准Z点光源”点光源强度为5，调节到图8.8.5所示的位置。其余灯光参数接受系统默认的强度与位置。
说明：在图形区域拖动光源，可以调整光源位置。
Step3.单击对话框中的
按钮，完成高级灯光的设置。

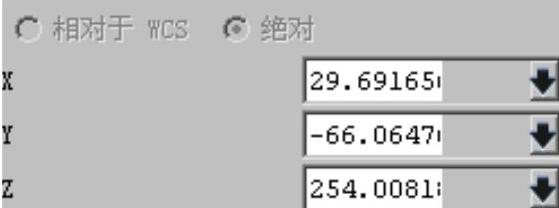

图8.8.4 “p1”点光源位置坐标(www.chuimin.cn)

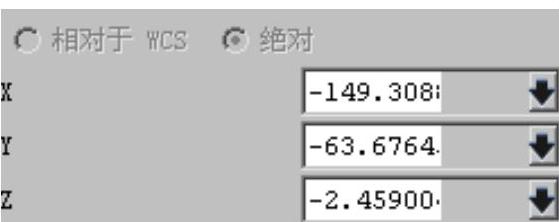

图8.8.5 “标准Z点光源”位置坐标
Task4.展示室环境的设置
Step1.选择命令。选择下拉菜单
命令，系统弹出“展示室环境”对话框。
Step2.定义编辑器。单击“展示室环境”对话框中的“编辑器”
按钮，系统弹出“编辑环境立方体图像”对话框。
修改“后”图像。按图8.8.6和图8.8.7所示中的编号（1～6）依次操作。其余方位图像的创建步骤和该步骤相同，选取图8.8.6所示的相对应图像。

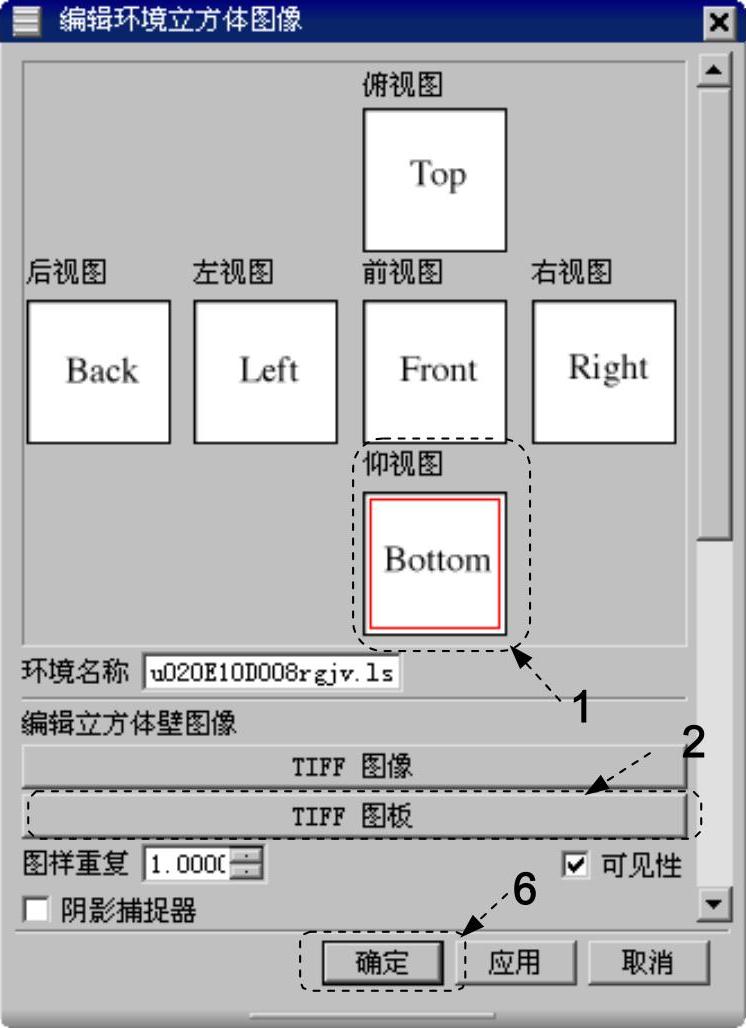

图8.8.6 编辑环境立方体图像

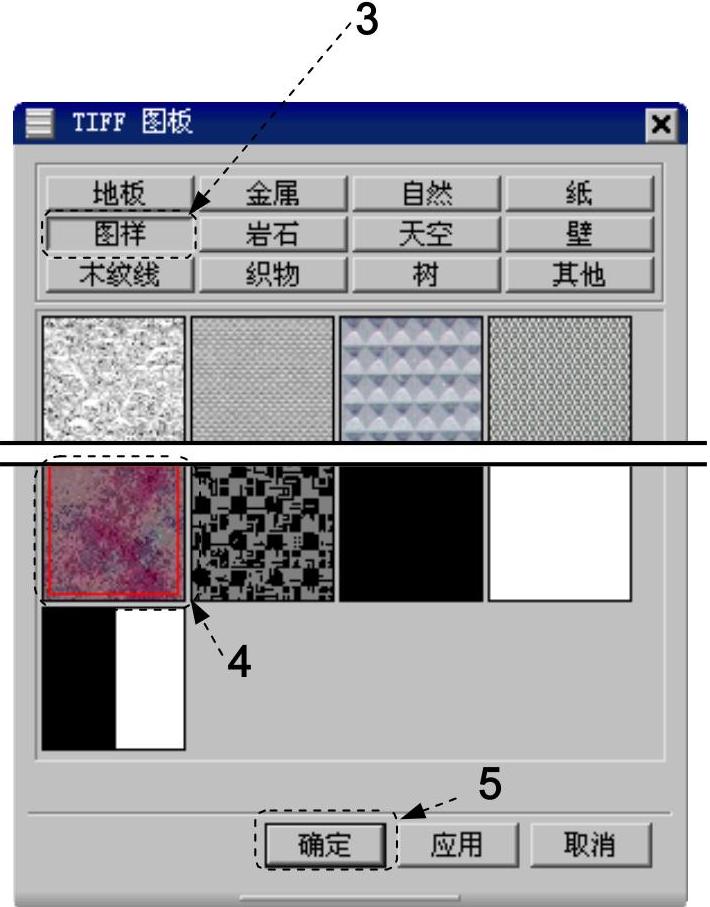

图8.8.7 TIFF图板
Task5.设置高质量图像
Step1.选择命令。选择下拉菜单
命令，系统弹出“高质量图像”对话框。
Step2.定义渲染方法。在
下拉列表中选择
选项。
Step3.定义渲染操作。单击
按钮，系统开始自动着色。此时能看到模型的变化（此操作后，对话框中的按钮均为激活状态）。
Step4.保存渲染后模型图像。单击
按钮，系统弹出图8.8.8所示的“保存图像”对话框；单击“保存图像”对话框中的
按钮，系统弹出保存路径对话框；在该对话框中单击
按钮，然后单击“保存图像”对话框中的
按钮。
Step5.单击
按钮，完成高质量图像的设置，如图8.8.9所示。

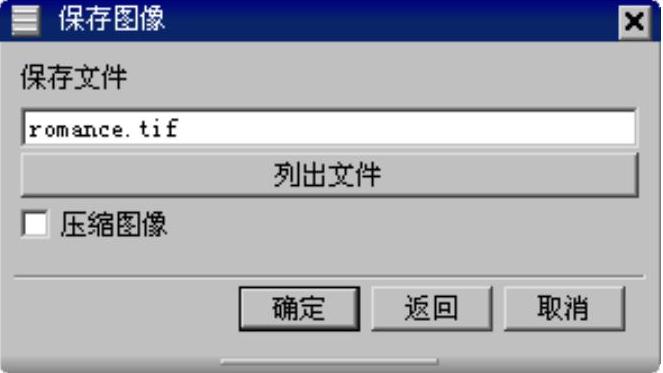

图8.8.8 “保存图像”对话框
图8.8.9 高质量图像
Task6.保存零件模型
说明：在随书光盘中可以找到本例完成后的效果图（D：\ug8\work\ch08.08\ok\romance）。
