UGNX9.0高质量图像功能详解

2023-11-20 理论教育版权反馈

【摘要】：高质量图像功能可以制作出24位颜色，类似于照片效果的图片，能够更加真实地反映出模型的外观，准确而有效地表达出设计人员的设计理念。使用“高质量图像”对话框创建的静态渲染图像，可以保存到外部文件或进行绘制，也可以生成一组图像以创建动画电影文件。选择下拉菜单命令，系统弹出图8.6.1所示的“高质量图像”对话框。图8.6.1 “高质量图像”对话框：使用光滑的差值颜色来渲染，曲面的明暗连接比较光滑，但着色速度比平面方法要慢。

高质量图像功能可以制作出24位颜色，类似于照片效果的图片，能够更加真实地反映出模型的外观，准确而有效地表达出设计人员的设计理念。使用“高质量图像”对话框创建的静态渲染图像，可以保存到外部文件或进行绘制，也可以生成一组图像以创建动画电影文件。

选择下拉菜单命令，系统弹出图8.6.1所示的“高质量图像”对话框。

图8.6.1所示的“高质量图像”对话框中相关说明如下：

●：该下拉列表指的是渲染图片的方式，主要包括以下几种：

☑：将模型的表面分成若干个小平面，每一个小平面都着上不同亮度的相同颜色，通过不同亮度的相同颜色来表现模型面的明暗变化。

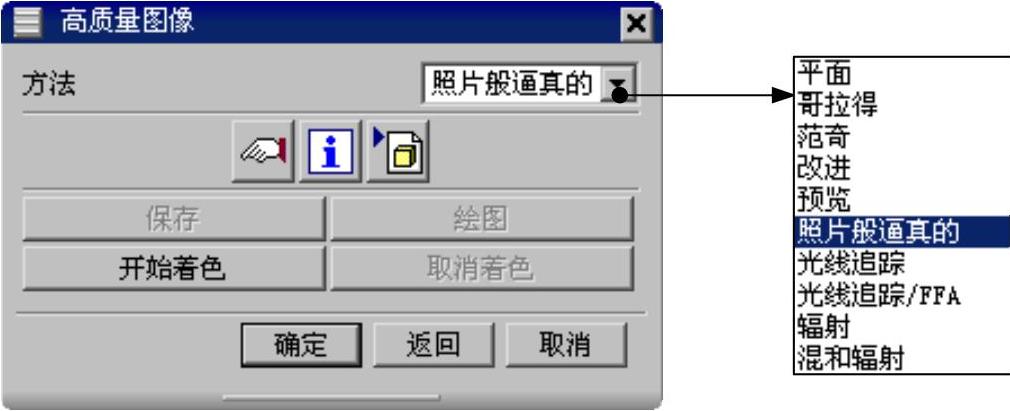

图8.6.1 “高质量图像”对话框

☑：使用光滑的差值颜色来渲染，曲面的明暗连接比较光滑，但着色速度比平面方法要慢。

☑：曲面的明暗连接连续光滑，但着色速度相对于“哥拉得”方法较慢。

☑：该方法在的基础上增加了材料、纹理、高亮反光和阴影的表现能力。

☑：该方法在“改进”的基础上增加了材料透明性。(www.chuimin.cn)

☑：该方法在“预览”的基础上增加了反锯齿设置的功能。

☑：该方法采用光线跟踪方式，根据反射光和折射光影响的增加消减了镜像边缘的锯齿能力。

☑：与“光线追踪”方法相同，增加了消减镜像边缘的锯齿能力。

☑：指场景中的间接灯光派生到自渲染图像上，从表面反射的直接光。

☑：使用标准渲染技术计算打光的辐射处理。

●：单击该按钮，系统保存当前渲染的图像，保存格式为“tif”，但用户可通过更改扩展名来保存其他格式的图像，如GIF或JPEG。

●：单击该按钮，系统通过打印设备打印渲染图像。

●：单击该按钮，系统开始自动进行渲染操作。

●：单击该按钮，取消已经渲染的颜色。
