在钣金零件的设计过程中，将成形的钣金零件展平为二维的平面薄板是非常重要的步骤，钣金件展开的作用如下：

●钣金展开后，可更容易地了解如何剪裁薄板以及其各部分的尺寸。

●有些钣金特征（如减轻切口）需要在钣金展开后创建。

●钣金展开对于钣金的下料和创建钣金的工程图十分有用。

采用“取消折弯实体”命令可以在同一钣金零件中创建平面展开图。取消折弯实体特征与成形特征相关联。当采用展平实体命令展开钣金零件时，将展平实体特征作为“引用集”在“部件导航器”中显示。如果钣金零件包含变形特征，这些特征将保持原有的状态；如果钣金模型更改，平面展开图处理也自动更新并包含了新的特征。

1.展平实体的一般过程

下面以图7.3.17所示的模型为例，说明“展平实体”的一般操作过程。

Task1.展平实体特征的创建

图7.3.17 展平实体

Step1.打开文件D：\ug90\work\ch07.03.03\evolve。

Step2.选择下拉菜单命令，或在“NX钣金特征”工具栏中单击“展平实体”按钮，系统弹出图7.3.18所示的“展平实体”对话框。

Step3.定义固定面。此时“选择面”按钮处于激活状态，选取图7.3.19所示的模型表面为固定面。

Step4.定义参考边。取消选中复选框，使用系统默认的展平方位参考。

Step5.在“展平实体”对话框中单击按钮，完成展平特征的创建。

图7.3.18 “展平实体”对话框

(www.chuimin.cn)

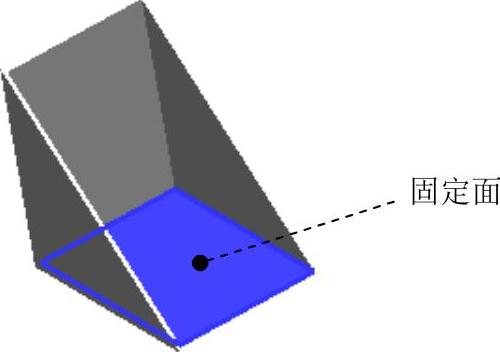

图7.3.19 定义固定面

图7.3.18所示的“展平实体”对话框中的部分说明如下：

●（选择面）：固定面区域的选择面默认激活，用于选择钣金零件的平表面作为平板实体的固定面，在选定固定面后系统将以该平面为固定面将钣金零件展开。

●（选择边）：方位区域的参考边在选择固定面后被激活，选择实体边缘作为平板实体参考轴（X轴）的方向及原点，并在视图区中显示参考轴方向；在选定参考轴后系统将以该参考轴和已选择的固定面为基准将钣金零件展开，形成平面薄板。

Task2.展平实体相关特征的验证

平板实体特征会随着钣金模型的更改发生相应的变化，下面通过图7.3.20在钣金模型上创建一个“法向除料”特征来验证这一变化。

Step1.选择命令。选择下拉菜单命令，系统弹出“法向除料”对话框。

图7.3.20 NX钣金的展平实体

Step2.绘制除料截面草图。单击按钮，选取图7.3.21所示的模型表面为草图平面，单击按钮，绘制图7.3.22所示的除料截面草图。

图7.3.21 草图平面

图7.3.22 除料截面草图

Step3.定义除料属性。在区域的下拉列表中选择选项，在下拉列表中选择选项。

Step4.单击“法向除料”对话框中的按钮，完成法向除料特征。
