UGNX9.0教程：实现零件转换到钣金件

2023-11-20 理论教育版权反馈

【摘要】：实体零件通过创建“壳”特征后，可以创建出壁厚相等的实体零件，若想将此类零件转换成钣金件，则必须使用“转换为钣金”命令。下面以图7.3.11所示的模型为例，说明“转换为钣金”的一般操作过程。选择下拉菜单命令，系统弹出图7.3.12所示的“转换为钣金”对话框。

实体零件通过创建“壳”特征后，可以创建出壁厚相等的实体零件，若想将此类零件转换成钣金件，则必须使用“转换为钣金”命令。例如，图7.3.10所示的实体零件通过抽壳方式转换为薄壁件后，其壁是完全封闭的，通过创建转换特征后，钣金件四周产生了裂缝，这样该钣金件便可顺利展开。

下面以图7.3.11所示的模型为例，说明“转换为钣金”的一般操作过程。

图7.3.10 将实体转换到钣金件

图7.3.11 将实体转换到钣金件的一般操作过程

1.打开一个现有的零件模型，并将实体转换到钣金件

Step1.打开文件D：\ug90\work\ch07.03.02\transition。

Step2.选择命令。选择下拉菜单命令，系统弹出图7.3.12所示的“转换为钣金”对话框。

Step3.选取基本面。确认“转换为钣金”对话框的“基本面”按钮被按下，在系统的提示下，选取图7.3.13所示的模型表面为基本面。

Step4.选取要撕裂的边。在区域中单击“撕边”按钮，选取图7.3.14所示的两条边线为要撕裂的边。

Step5.在“转换为钣金”对话框中单击按钮，完成特征的创建。

图7.3.12 “转换为钣金“对话框

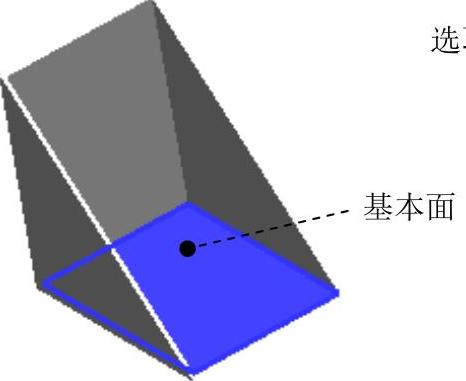

图7.3.13 选取基本面(www.chuimin.cn)

图7.3.14 选取要撕裂的边

图7.3.12所示的“转换为钣金”对话框中按钮的功能说明如下：

●（基本面）：在“转换为钣金”对话框中此按钮默认被激活，用于选择钣金件的平表面作为固定面（基本面）来创建特征。

●（撕边）：单击此按钮后，用户可以在钣金件模型中选择要撕裂的边缘。

2.将转换后的钣金件伸直

Step1.选择下拉菜单命令，系统弹出“伸直”对话框。

Step2.选取固定面。选取图7.3.15所示的表面为展开固定面。

Step3.选取折弯。选取图7.3.16所示的三个面折弯。

Step4.在“伸直”对话框中单击按钮，完成特征的创建。

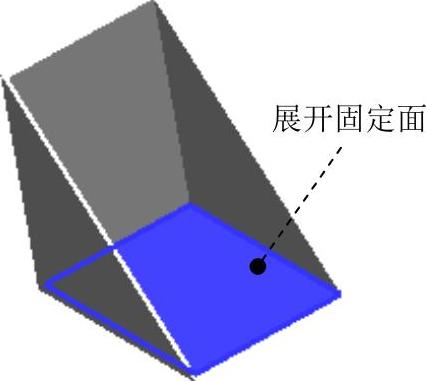

图7.3.15 选取展开固定面

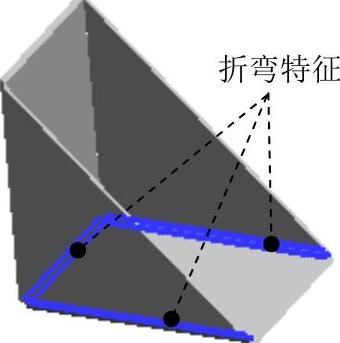

图7.3.16 选取折弯
