钣金折弯是将钣金的平面区域沿指定的直线弯曲某个角度。

钣金折弯特征包括如下三个要素：

●折弯角度：控制折弯的弯曲程度。

●折弯半径：折弯处的内半径或外半径。

●折弯应用曲线：确定折弯位置和折弯形状的几何线。

1.钣金折弯的一般操作过程

下面以图7.3.1所示的模型为例，说明“折弯”的一般过程。

图7.3.1 折弯的一般过程

Step1.打开文件D：\ug90\work\ch07.03.01\offsett01。

Step2.选择命令。选择下拉菜单命令，系统弹出图7.3.2所示的“折弯”对话框。

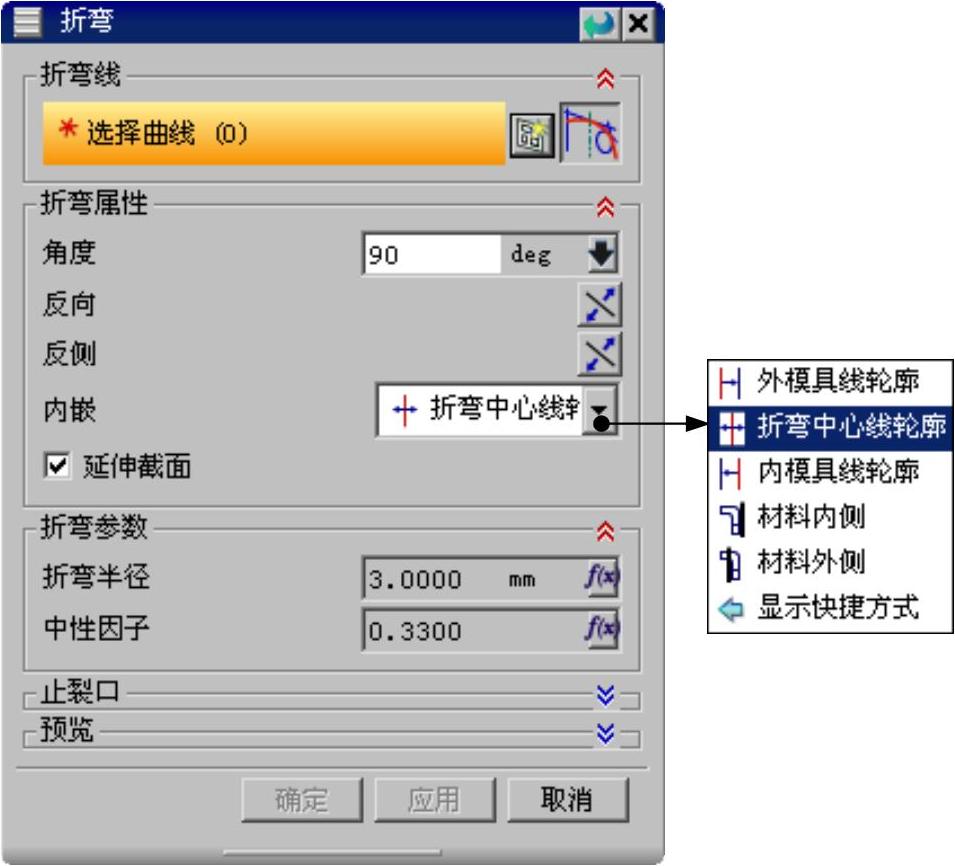

图7.3.2 “折弯”对话框

图7.3.2所示的“折弯”对话框中部分区域功能说明如下：

●区域包括文本框、“反向”按钮、“反侧”按钮、下拉列表和复选框。

☑：在该文本框中输入的数值用于设置折弯角度值。

☑：“反向”按钮，单击该按钮，可以改变折弯的方向。

☑：“反侧”按钮，单击该按钮，可以改变要折弯部分的方向。

●下拉列表中包括、、、和五个选项。

☑：选择该选项，在展开状态时，折弯线位于折弯半径的第一相切边缘。

☑：选择该选项，在展开状态时，折弯线位于折弯半径的中心。

☑：选择该选项，在展开状态时，折弯线位于折弯半径的第二相切边缘。

☑：选择该选项，在成形状态下，折弯线位于折弯区域的外侧平面。

☑：选择该选项，在成形状态下，折弯线位于折弯区域的内侧平面。

●：选中该复选框，将弯边轮廓延伸到零件边缘的相交处；取消选择，在创建弯边特征时不延伸。

Step3.绘制折弯线。单击按钮，选取图7.3.3所示的模型表面为草图平面，取消选中区域的复选框，单击按钮，绘制图7.3.4所示的折弯线。(www.chuimin.cn)

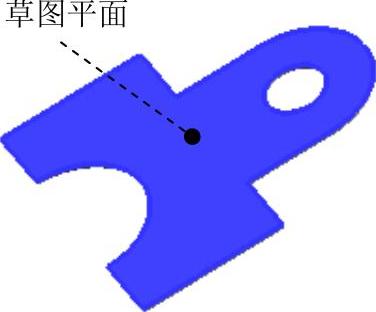

图7.3.3 草图平面

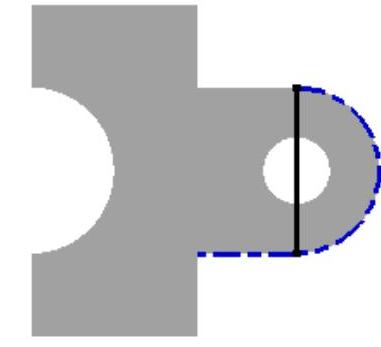

图7.3.4 绘制折弯线

Step4.定义折弯属性。在“折弯”对话框区域的文本框中输入数值90；在下拉列表中选择选项；选中复选框，折弯方向如图7.3.5所示。

说明：在模型中双击图7.3.5所示的折弯方向箭头可以改变折弯方向。

Step5.在“折弯”对话框中单击按钮，完成特征的创建。

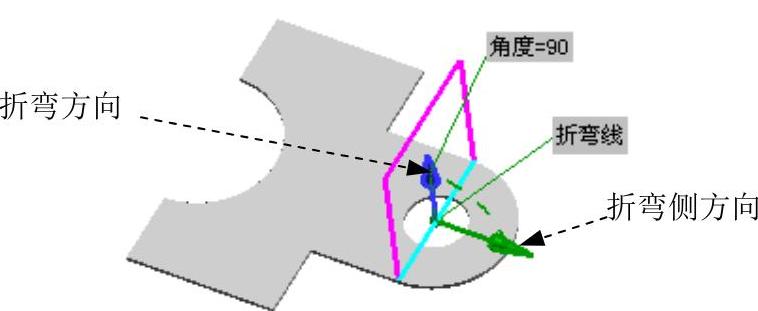

图7.3.5 折弯方向

2.在钣金折弯处创建止裂口

在进行折弯时，由于折弯半径的关系，折弯面与固定面可能会产生互相干涉，此时用户可创建止裂口来解决干涉问题。下面以图7.3.6为例，介绍在钣金折弯处加止裂口的操作方法。

图7.3.6 折弯时创建止裂口

Step1.打开文件D：\ug90\work\ch07.03.01\offset02。

Step2.选择命令。选择下拉菜单命令，系统弹出“折弯”对话框。

Step3.绘制折弯线。单击按钮，选取图7.3.7所示的模型表面为草图平面，取消选中区域的复选框，单击按钮，绘制图7.3.8所示的折弯线。

Step4.定义折弯属性。在“折弯”对话框区域的文本框中输入数值90；在下拉列表中选择选项；取消选中复选框，折弯方向如图7.3.9所示。

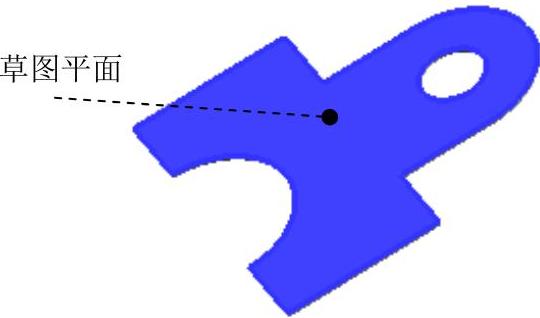

图7.3.7 草图平面

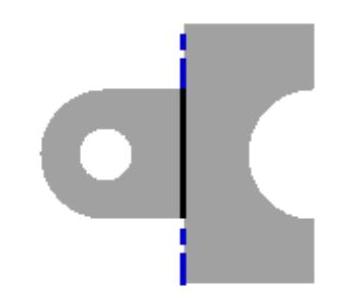

图7.3.8 绘制折弯线

图7.3.9 折弯方向

Step5.定义止裂口。在区域的下拉列表中选择选项，在下拉列表中选择选项。

Step6.在“折弯”对话框中单击按钮，完成特征的创建。
