1.编辑整个视图

打开文件D：\ug90\work\ch06.04\downbase.prt；在视图的边框上右击，从弹出的快捷菜单中选择命令，系统弹出图6.4.27所示的“设置”对话框，使用该对话框可以改变视图的显示。

“设置”对话框和“视图首选项”对话框基本一致，在此不进行具体介绍。

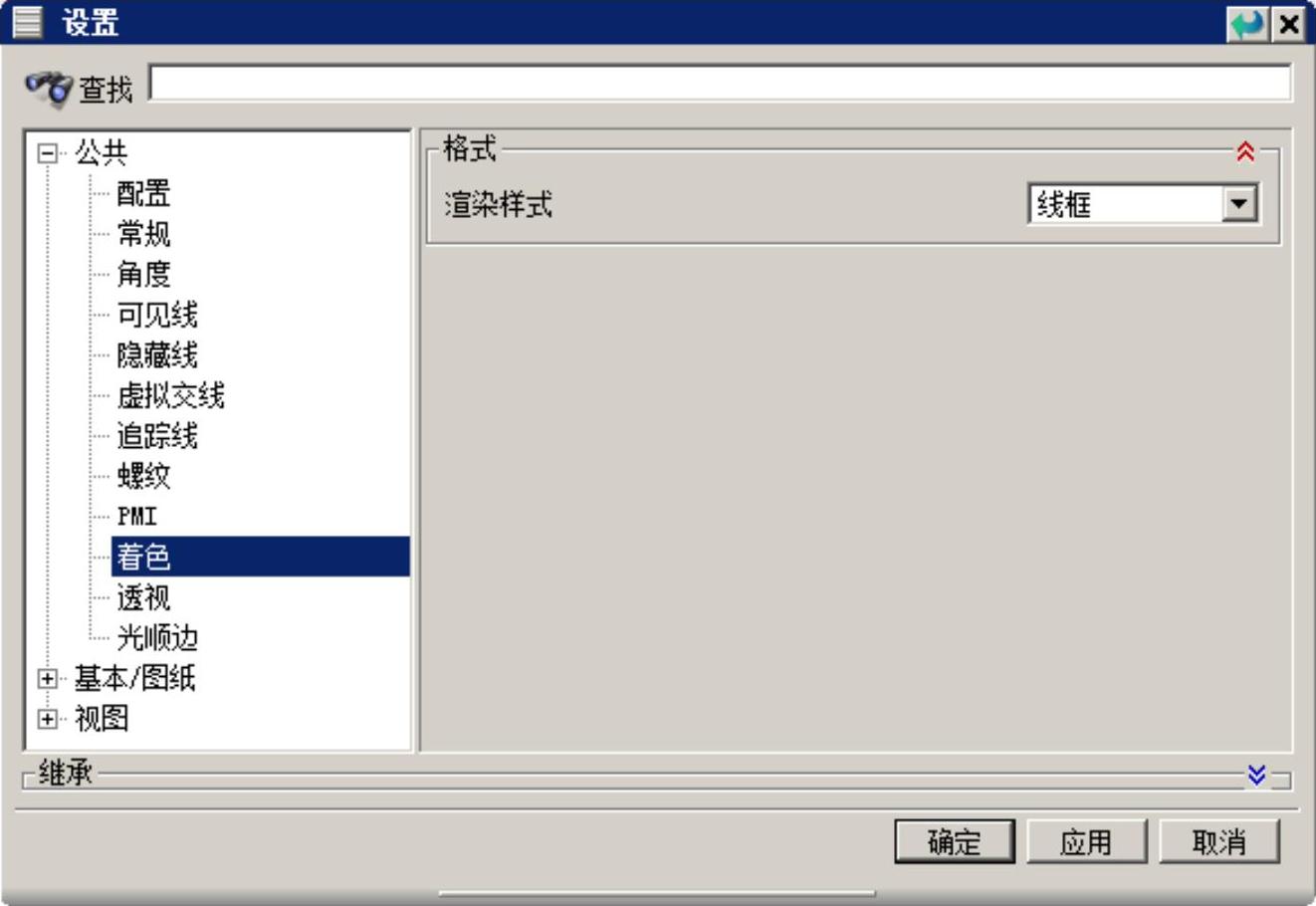

图6.4.27 “设置”对话框

2.视图细节的编辑

（1）编辑剖面线。

下面以图6.4.29为例，来说明编辑剖面线的一般过程。

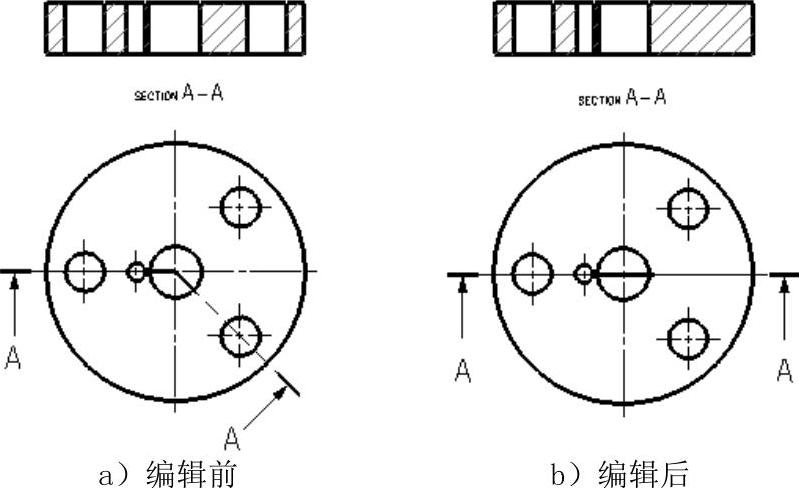

图6.4.29 编辑剖面线

Step1.打开文件D：\ug90\work\ch06.04\editsection.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出图6.4.30所示的“截面线”对话框。

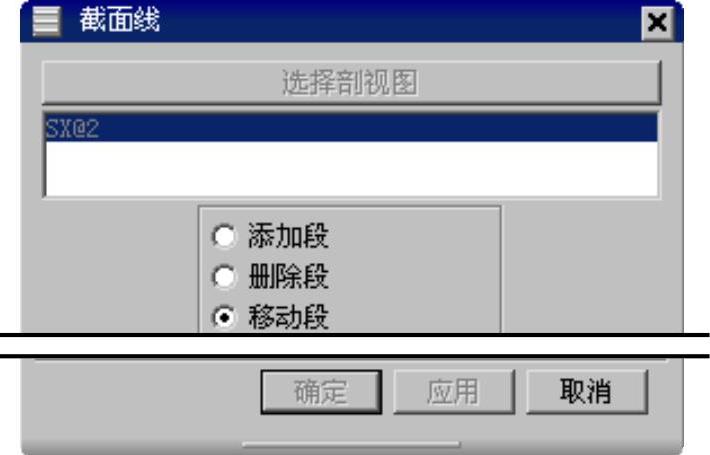

图6.4.30 “截面线”对话框

Step3.单击对话框中的按钮，选取图6.4.32所示的剖视图，在对话框中选中单选项。

Step4.选择要移动的段（图6.4.31所示的一段剖面线）。

Step5.选择放置位置（图6.4.31）。

说明：利用“截面线”对话框不仅可以增加、删除和移动剖面线，还可重新定义铰链线、剖切矢量和箭头矢量等。

Step6.单击“截面线”对话框中的按钮，再单击按钮，此时视图并未立即更新。

Step7.更新视图。选择下拉菜单命令，系统弹出“更新视图”对话框；单击“选择所有过时视图”按钮按钮，选择全部视图；单击按钮，完成剖面线的编辑。(www.chuimin.cn)

（2）定义剖面阴影线。

在工程图环境中，用户可以选择现有剖面线或自定义的剖面线为剖面阴影线来填充剖面。与产生剖视图的结果不同，填充剖面不会产生新的视图。下面以图6.4.32为例，来说明定义剖面阴影线的一般操作过程。

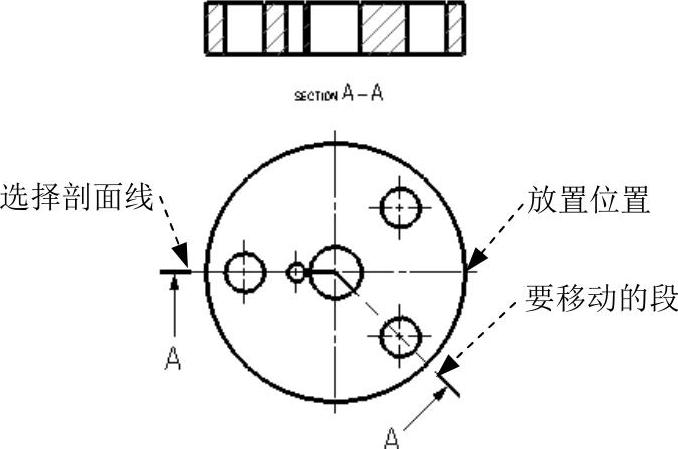

图6.4.31 创建剖面线

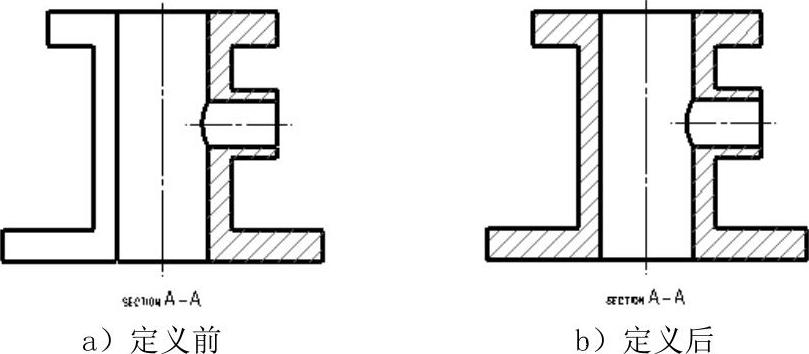

图6.4.32 定义剖面阴影线

Step1.打开文件D：\ug90\work\ch06.04\editsection2.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出图6.4.33所示的“剖面线”对话框；在该对话框区域的下拉列表中选择选项。

Step3.定义剖面线边界。依次选取图6.4.34所示的曲线为剖面线边界。

Step4.定义剖面线样式。剖面线样式设置如图6.4.33所示。

Step5.单击按钮，完成剖面线的定义。

图6.4.33所示“剖面线”对话框的按钮及选项说明如下：

●选项：若选择该选项，则在创建剖面线时是通过在图形上选取一个封闭的边界曲线来得到。

●选项：若选择该选项，则在创建剖面线时，只需要在一个封闭的边界曲线内部点击一下，系统自动选取此封闭边界作为创建剖面线边界。

图6.4.33 “剖面线”对话框

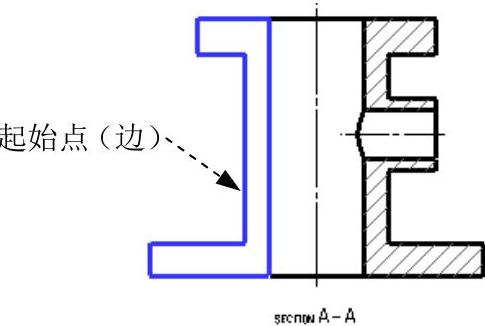

图6.4.34 选择边线要素
