下面创建图6.4.17所示的局部剖视图，操作过程如下：

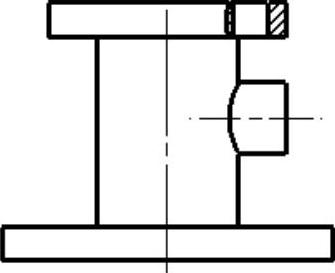

图6.4.17 局部剖视图
Step1.打开文件D：\ug90\work\ch06.04\breakout-section.prt。
Step2.调整视图显示状态。
（1）在图形区右击，在系统弹出的快捷菜单中选择
命令。
（2）在图形区右击，在系统弹出的快捷菜单中选择
命令，将视图调整到线框状态。
Step3.绘制剖切区域。
选择下拉菜单
命令，系统弹出“艺术样条”对话框；在
区域中选中
复选框，取消选中
区域中的
复选框；绘制图6.4.18所示的线，单击
按钮。
Step4.进入工程图环境。选择下拉菜单
命令，系统进入工程图环境。

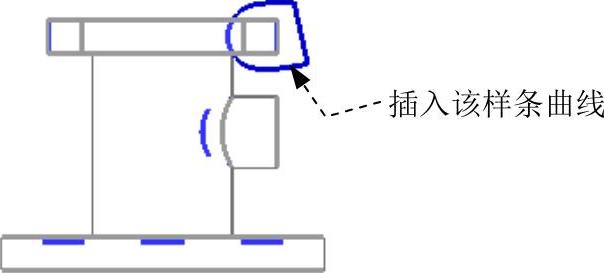

图6.4.18 插入曲线
Step5.设置视图显示。选择下拉菜单
命令，系统弹出“制图首选项”对话框；在该对话框
节点下展开
选项，在
选项卡中设置隐藏线为不可见，单击
按钮。
Step6.新建工程图。选择下拉菜单
命令，系统弹出“图纸页”对话框；单击
按钮，选择下拉菜单
命令，系统弹出“基本视图”对话框；在“基本视图”对话框
区域的
下拉列表中选择
选项，在
区域的
下拉列表中选择
选项。
Step7.放置视图。在图形区中的合适位置（图6.4.19）依次单击以放置主视图和俯视图，单击中键完成视图的放置。
Step8.编辑视图的关联性。
（1）展开成员视图。选择主视图并右击，在系统弹出的快捷菜单中选择
命令。(www.chuimin.cn)
（2）添加关联曲线。选择下拉菜单
命令，系统弹出“视图相关编辑”对话框；单击“模型转换到视图”按钮
；选取图6.4.20所示的曲线，单击两次
按钮。

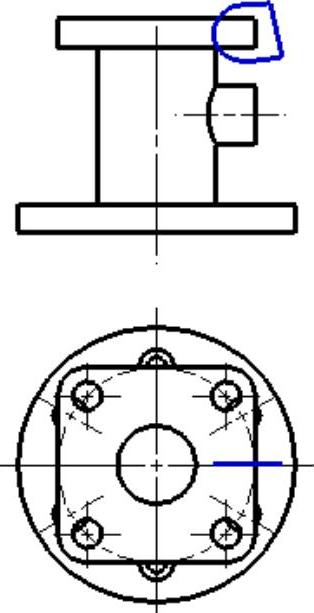

图6.4.19 创建基本视图

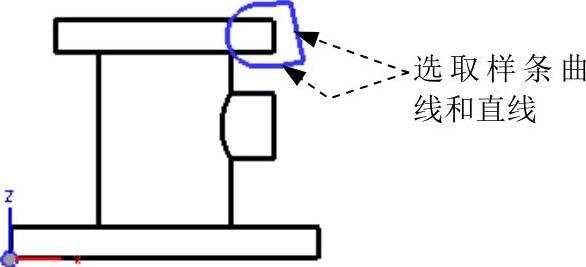

图6.4.20 选取曲线
（3）退出扩展模式。在图形区右击，从系统弹出的快捷菜单中取消选中
命令。
Step9.选择命令。选择下拉菜单
命令，系统弹出“局部剖”对话框（图6.4.21）。
Step10.创建局部剖视图。
（1）选择生成局部剖的视图。在绘图区选取前视图。
（2）定义基点。单击“捕捉方式”工具栏中的
按钮，选取图6.4.22所示的基点。
（3）定义拉出的矢量方向。接受系统的默认方向。
（4）选择剖切线。单击“局部剖”对话框中的“选择曲线”按钮
，选择样条曲线为剖切线，单击
按钮；单击
按钮，完成局部剖视图的创建。

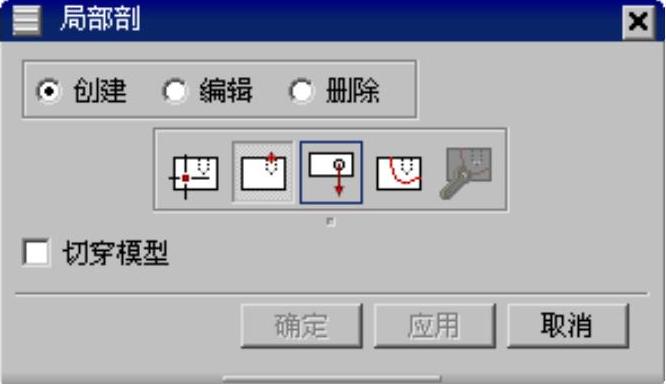

图6.4.21 “局部剖”对话框

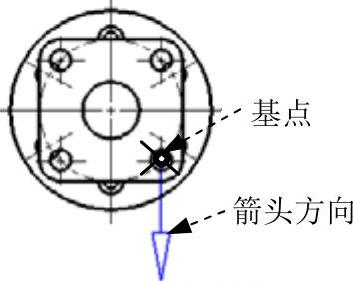

图6.4.22 选取基点
