下面创建图6.4.1所示的基本视图，操作过程如下：
Step1.打开零件模型。打开文件D：\ug90\work\ch06.04\base.prt，进入建模环境。零件模型如图6.4.2所示。

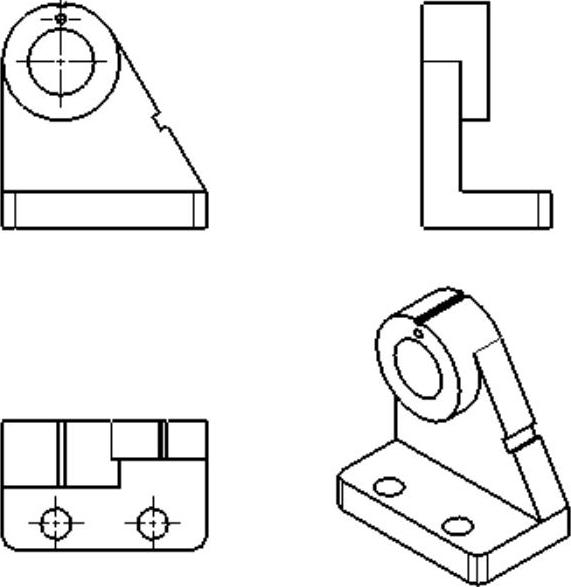

图6.4.1 零件的基本视图

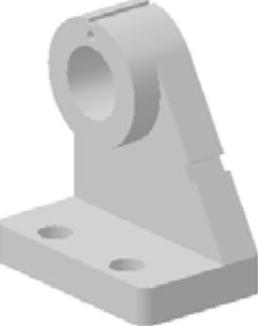

图6.4.2 零件模型
Step2.插入图纸页。选择下拉菜单
命令，选择下拉菜单
命令，系统弹出“图纸页”对话框；在该对话框中选择图6.4.3所示的选项，然后单击
按钮。
Step3.设置视图显示。选择下拉菜单
命令，系统弹出“制图首选项”对话框；在该对话框
节点下展开
选项；在
选项卡中设置隐藏线为不可见，单击
按钮。
Step4.选择视图类型。选择下拉菜单
，系统弹出图6.4.4所示的“基本视图”对话框；定义基本视图参数；在“基本视图”对话框
区域的
下拉列表中选择
选项，在
区域的
下拉列表中选择
选项。
Step5.放置视图。在图6.4.5所示的三个位置单击以生成主视图、左视图和俯视图。

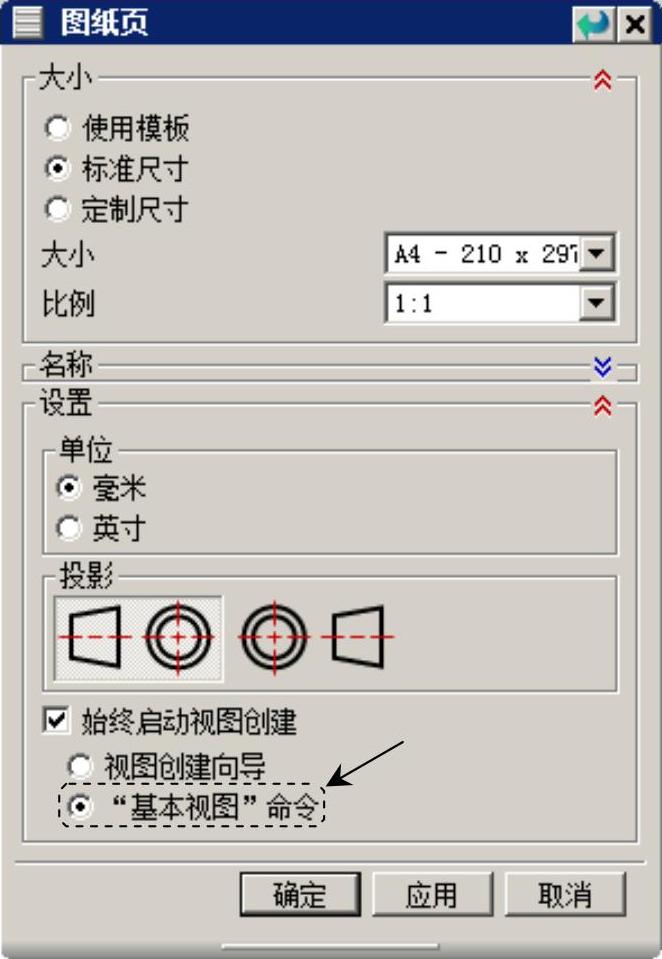

图6.4.3 “图纸页”对话框

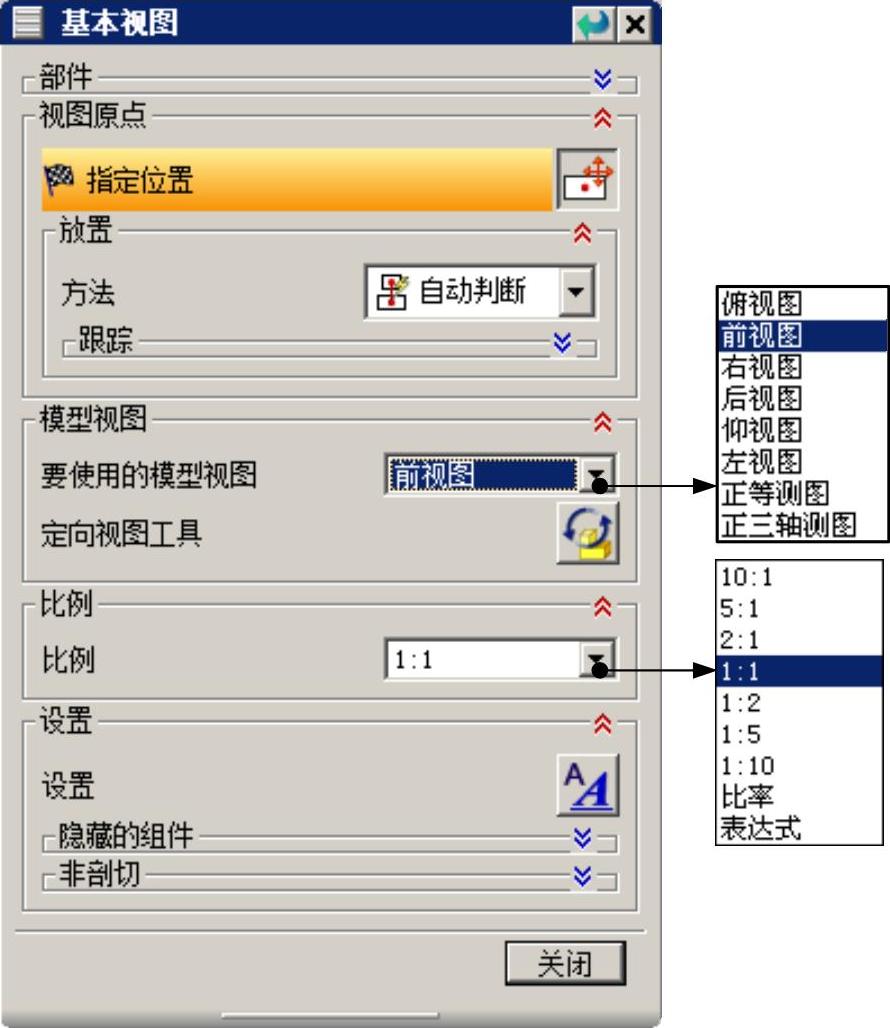

图6.4.4 “基本视图”对话框
图6.4.4所示的“基本视图”对话框中的选项说明如下：(www.chuimin.cn)
●
区域：该区域用于加载部件、显示已加载部件和最近访问的部件。
●
区域：该区域主要用于定义视图在图形区的摆放位置，如水平、垂直、鼠标在图形区的点击位置或系统的自动判断等。
●
区域：该区域用于定义视图的方向，如仰视图、前视图和右视图等；单击该区域的“定向视图工具”按钮，系统弹出“定向视图工具”对话框，通过该对话框可以创建自定义的视图方向。
●
区域：用于在添加视图之前，为基本视图指定一个特定的比例。默认的视图比例值等于图样比例。
●
区域：该区域主要用于完成视图样式的设置，单击该区域的
按钮，系统弹出“视图样式”对话框。
Step6.创建正等测视图。
（1）选择命令。选择下拉菜单
命令，系统弹出“基本视图”对话框。
（2）选择视图类型。在“基本视图”对话框
区域的
下拉列表中选择
选项。
（3）定义视图比例。在
区域的
下拉列表中选择
选项。
（4）放置视图。选择合适的放置位置并单击，结果如图6.4.5所示。

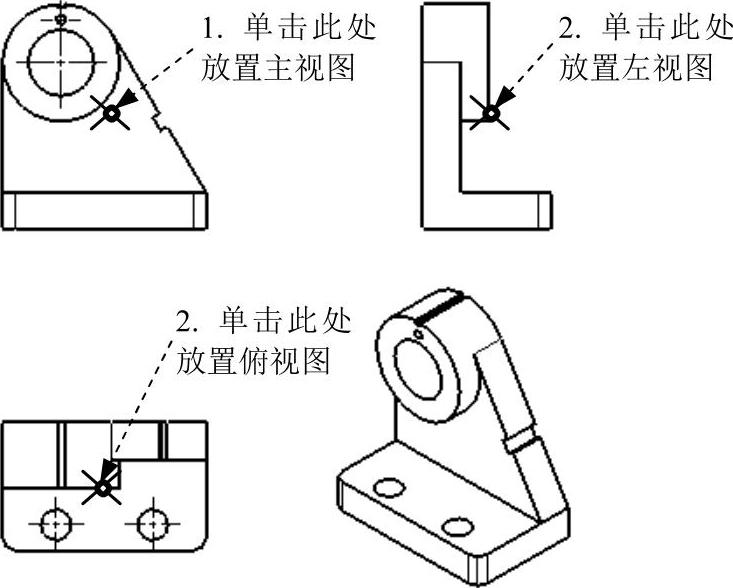

图6.4.5 视图的放置
说明：如果视图位置不合适，可将鼠标移至视图，当出现边框时，可以拖动视图的边框来调整视图的位置。
