UGNX9.0部件导航器：编辑、查询和删除图样的完全指南
【摘要】：在UG NX 9.0中，部件导航器如图6.1.11所示，可用于编辑、查询和删除图样，模型树包括零件的图纸页、成员视图、剖面线和表格。在工程图环境中，有以下几种方式可以编辑图样或者图样上的视图：图6.1.11 部件导航器●修改视图的显示样式。部件导航器的模型树结构提供了图、图片和视图节点，下面针对不同对象分别进行介绍。图6.1.12 快捷菜单（一）在部件导航器中的节点上右击，系统弹出图6.1.13所示的快捷菜单。图6.1.13 快捷菜单（二）图6.1.14 快捷菜单（三）
在学习本节前，请先打开文件D：\ug90\work\ch06.01\downbase.prt。
在UG NX 9.0中，部件导航器（也可以称为图样导航器）如图6.1.11所示，可用于编辑、查询和删除图样（包括在当前部件中的成员视图），模型树包括零件的图纸页、成员视图、剖面线和表格。在工程图环境中，有以下几种方式可以编辑图样或者图样上的视图：
图6.1.11 部件导航器
●修改视图的显示样式。在模型树中双击某个视图，在系统弹出的“视图样式”对话框中进行编辑。
●修改视图所在的图纸页。在模型树中选择视图，并拖至另一张图纸页。
●打开某一图纸页。在模型树中双击该图纸页即可。
部件导航器的模型树结构提供了图、图片和视图节点，下面针对不同对象分别进行介绍。
（2）在部件导航器中的
节点上右击，系统弹出图6.1.12所示的快捷菜单。(www.chuimin.cn)

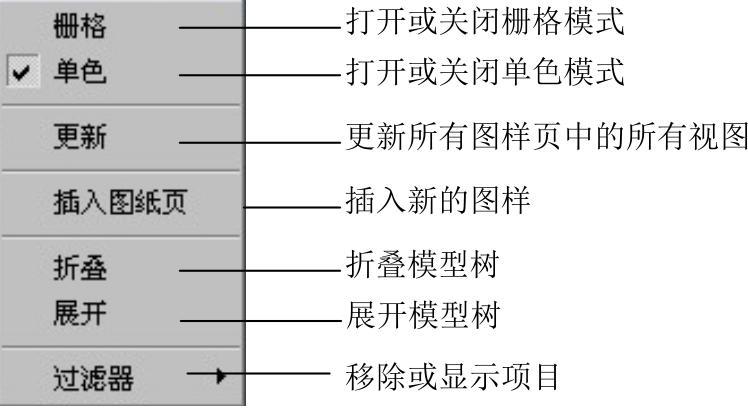

图6.1.12 快捷菜单（一）
（3）在部件导航器中的
节点上右击，系统弹出图6.1.13所示的快捷菜单。
（4）在部件导航器中的
节点上右击，系统弹出图6.1.14所示的快捷菜单。

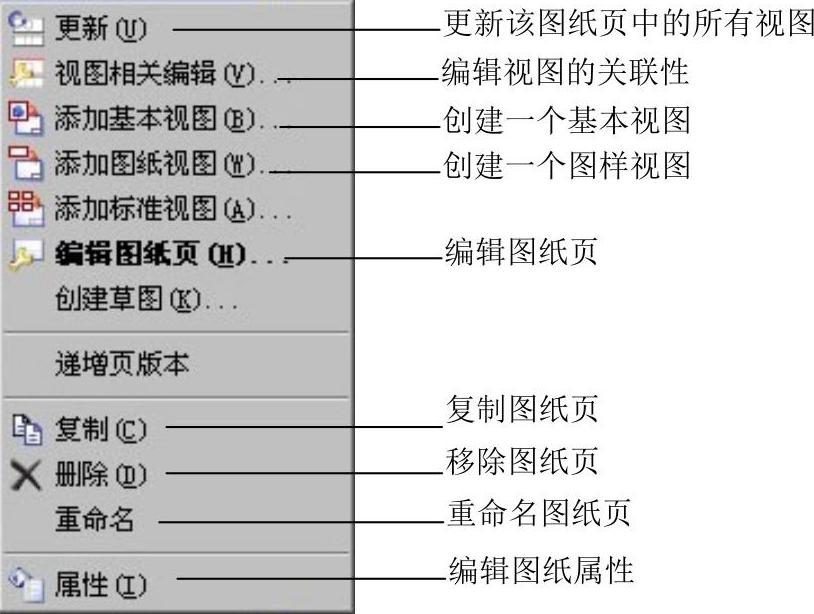

图6.1.13 快捷菜单（二）
图6.1.14 快捷菜单（三）
