新建一个文件后，有三种方法进入工程图环境，分别介绍如下：

方法一：选择图6.1.2所示的下拉菜单命令。

方法二：在“应用模块”工具栏中单击“制图”按钮（图6.1.2）。

方法三：利用组合键Ctrl+Shift+D。

进入工程图环境以后，下拉菜单将会发生一些变化，系统为用户提供了一个方便、快捷的操作界面。下面对工程图环境中较为常用的下拉菜单和工具栏进行介绍。

1.下拉菜单

（1）下拉菜单。该菜单主要用于在创建工程图之前对制图环境进行设置，如图6.1.3所示。

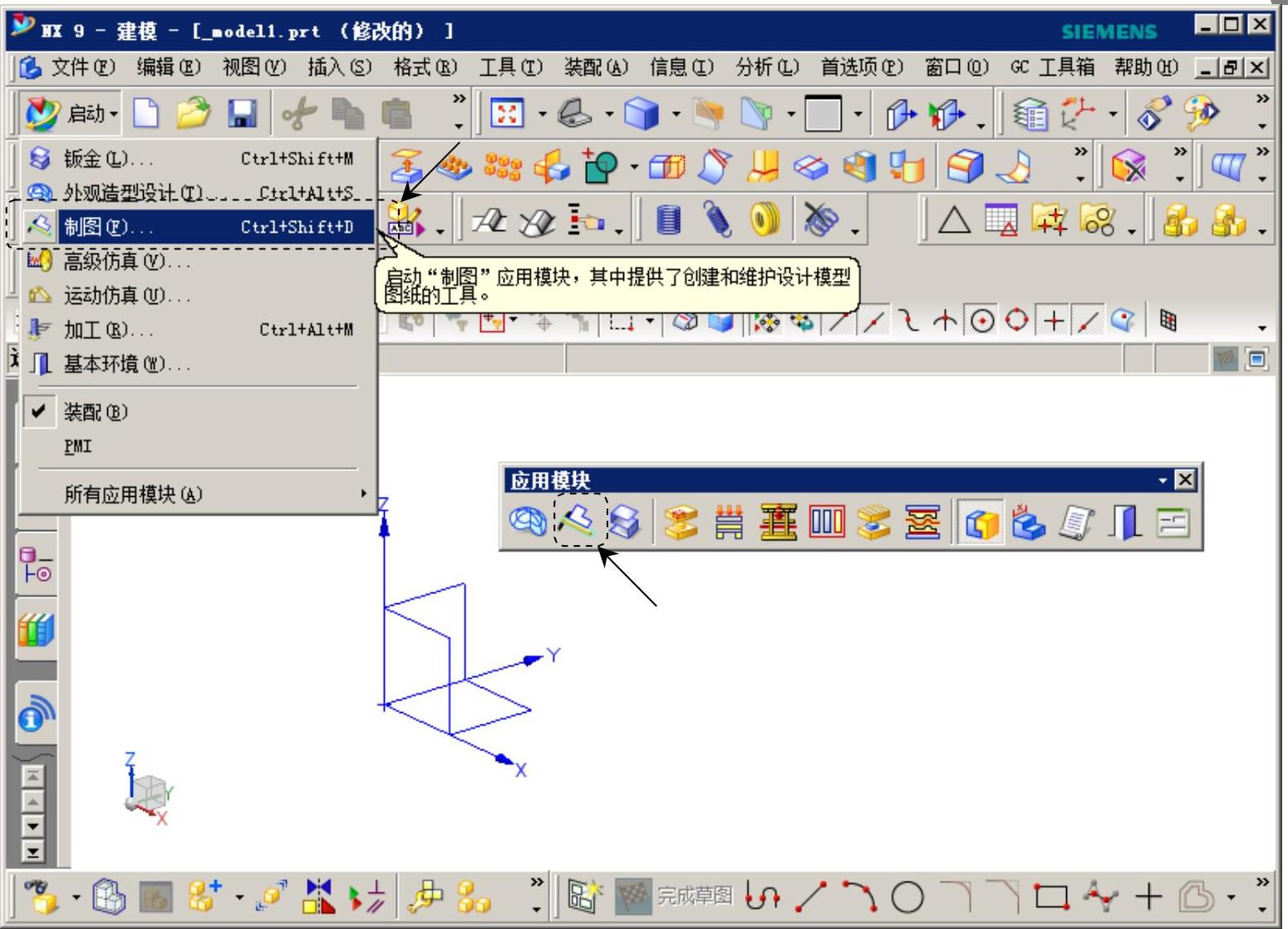

图6.1.2 进入工程图环境的几种方法

图6.1.3 “首选项”下拉菜单

（2）下拉菜单，如图6.1.4所示。

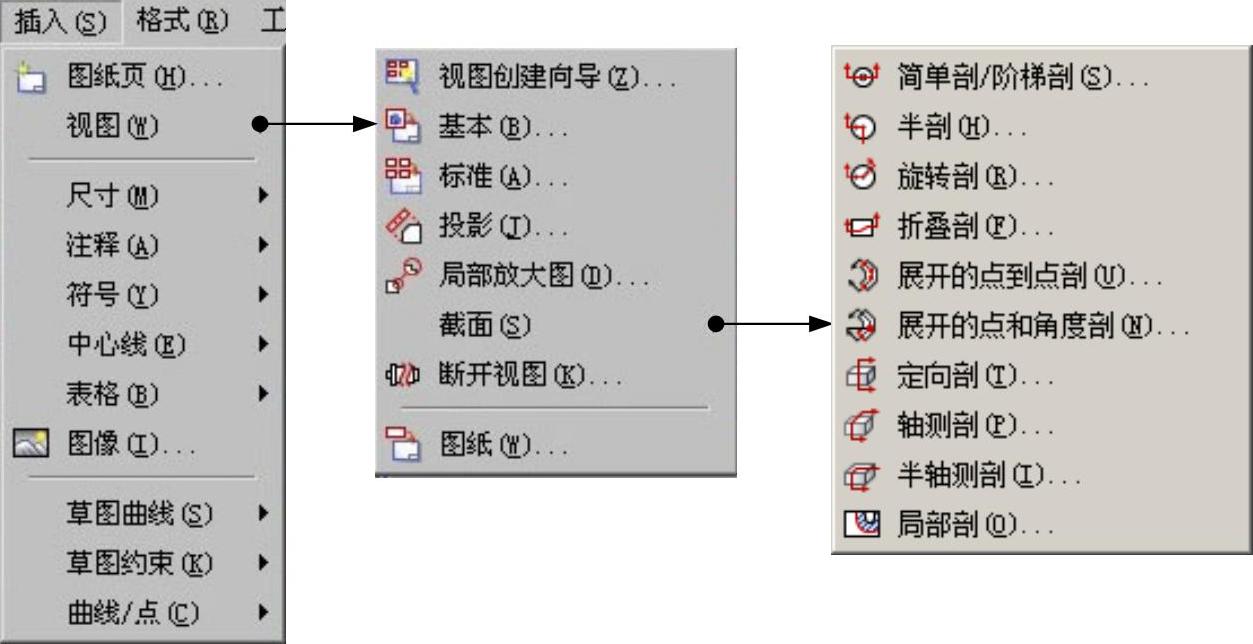

图6.1.4 “插入”下拉菜单

（3）下拉菜单，如图6.1.5所示。

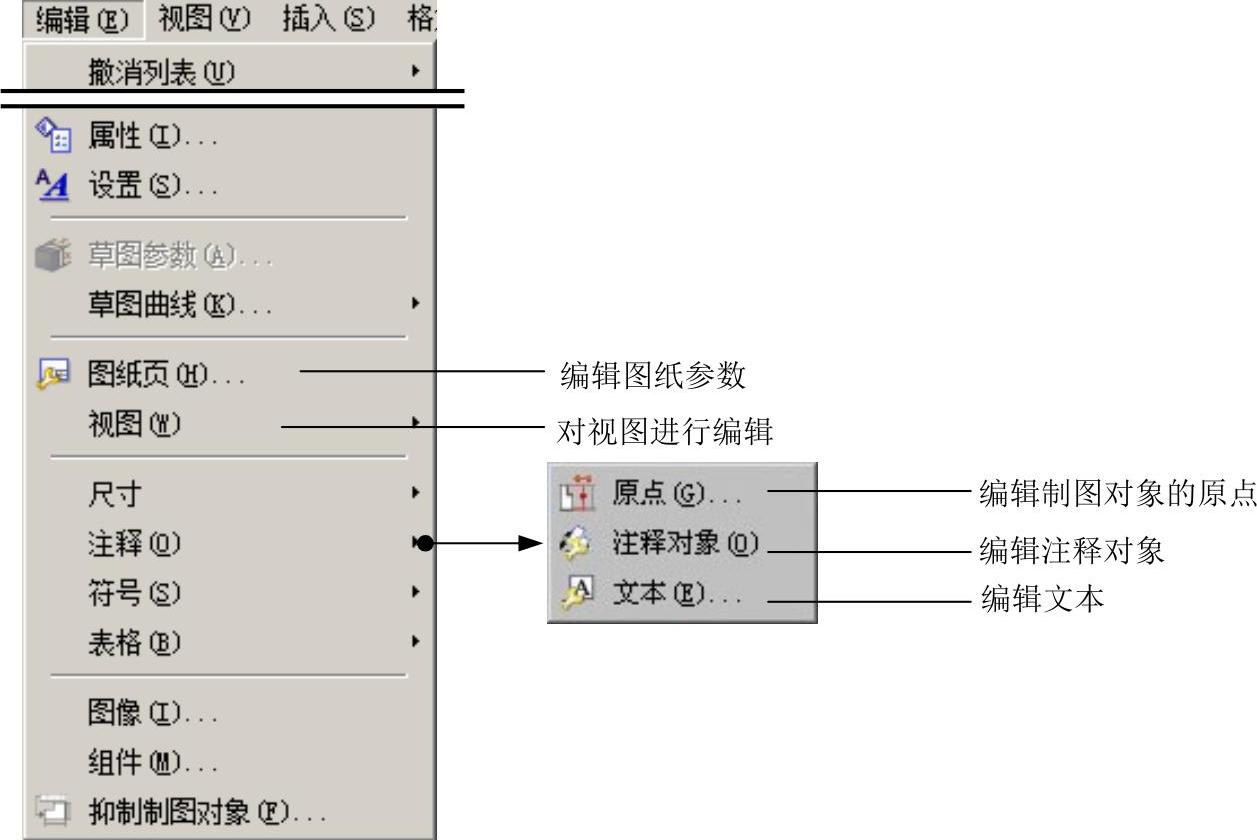

图6.1.5 “编辑”下拉菜单

2.工具栏

进入工程图环境以后，系统会自动增加许多与工程图操作有关的工具栏。下面对工程图环境中较为常用的工具栏分别进行介绍。

说明：

●选择下拉菜单命令，在系统弹出的“定制”对话框的选项卡中进行设置，可以显示或隐藏相关的工具栏。

●工具栏中没有显示的按钮，可以通过下面的方法将它们显示出来：单击右上角的按钮，在其下方弹出按钮，将鼠标放到该按钮上，在弹出的“添加选项”中包含了所有供用户选择的按钮。

（1）“图纸”工具栏如图6.1.6所示。

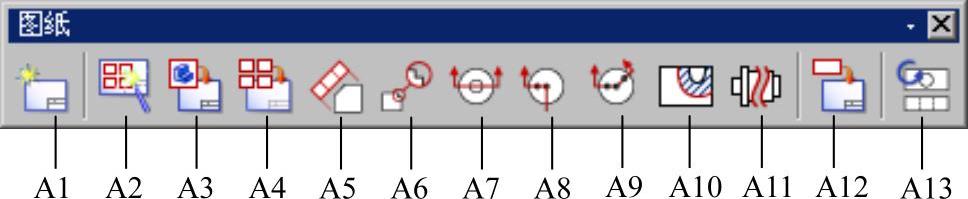

图6.1.6 “图纸”工具栏

图6.1.6所示的“图纸”工具栏中各按钮的说明如下：

A1：新建图纸页。A2：视图创建向导。

A3：创建基本视图。A4：创建标准视图。

A5：创建投影视图。A6：创建局部放大图。

A7：创建剖视图。A8：创建半剖视图。

A9：创建旋转剖视图。A10：创建局部剖视图。

A11：创建断开视图。A12：创建图纸视图。(www.chuimin.cn)

A13：更新视图。

（2）“尺寸”工具栏如图6.1.7所示。

图6.1.7所示的“尺寸”工具栏中各按钮的说明如下：

B1：创建快速尺寸。B2：创建线性尺寸。

B3：创建径向尺寸。B4：创建坐标参数。

（3）“注释”工具栏如图6.1.8所示。

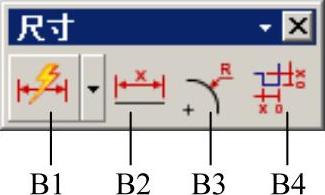

图6.1.7 “尺寸”工具栏

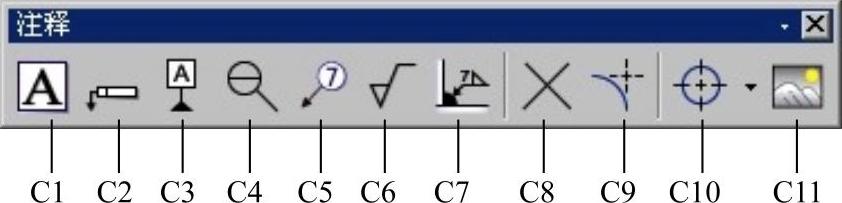

图6.1.8 “注释”工具栏

图6.1.8所示的“注释”工具栏中各按钮的说明如下：

C1：创建注释。C2：创建特征控制框。

C3：创建基准。C4：创建基准目标。

C5：符号标注。C6：表面粗糙度符号。

C7：焊接符号。C8：目标点符号。

C9：相交符号。C10：中心标记。

C11：图像。

（4）“表”工具栏如图6.1.9所示。

图6.1.9所示的“表”工具栏中各按钮的说明如下：

D1：表格注释。D2：零件明细表。

D3：自动符号标注。

（5）“制图编辑”工具栏如图6.1.10所示。

图6.1.9 “表”工具栏

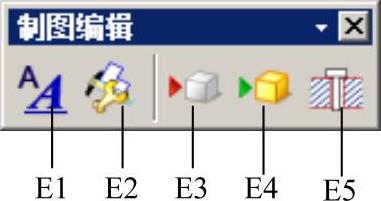

图6.1.10 “制图编辑”工具栏

图6.1.10所示的“制图编辑”工具栏中各按钮的说明如下：

E1：编辑样式。E2：编辑注释。

E3：隐藏视图中的组件。E4：显示视图中的组件。

E5：视图中的剖切。
