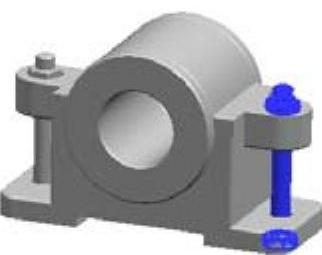

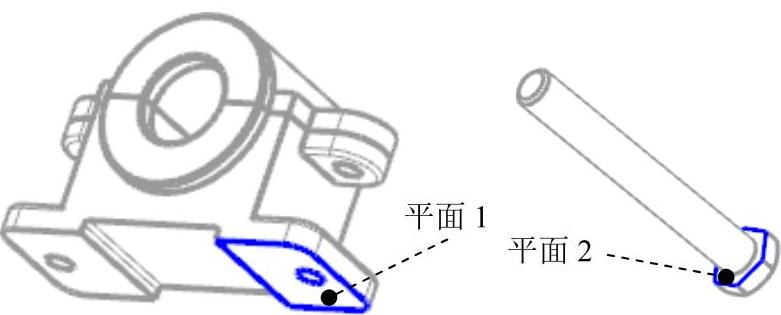

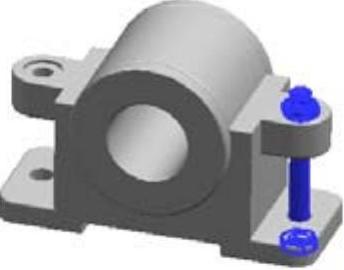

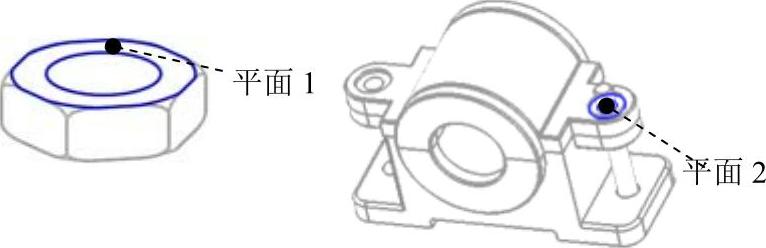

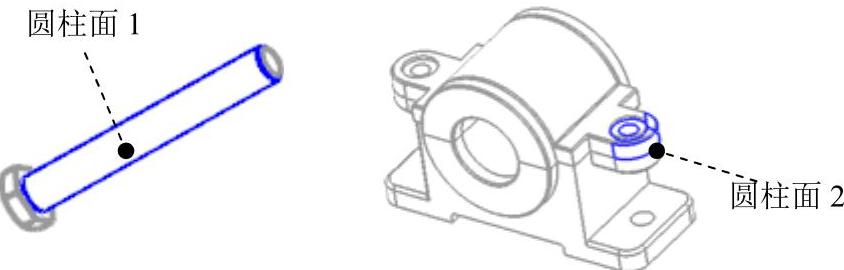

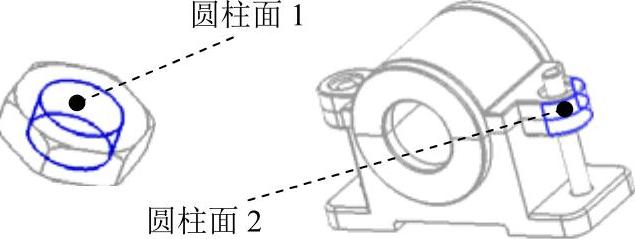

【摘要】：Task1.部件装配下面以图5.10.1所示为例，讲述一个多部件装配实例的一般操作过程，使读者进一步熟悉UG NX 9.0的装配操作。图5.10.1 综合装配实例Step1.新建文件，单击，在区域后面的文本框中输入assemblies.prt，在后的文本框中输入D：\ug90\work\ch05.10。单击按钮，系统弹出“添加组件”对话框，并进入装配环境。图5.10.8 插入对称面图5.10.9 镜像轴套图5.10.10 添加组件上基座选择命令。图5.10.12 添加组件螺栓图5.10.13 选择配对平面Step9.将组件螺母添加到装配体中并定位，如图5.10.15所示。

Task1.部件装配

下面以图5.10.1所示为例，讲述一个多部件装配实例的一般操作过程，使读者进一步熟悉UG NX 9.0的装配操作。

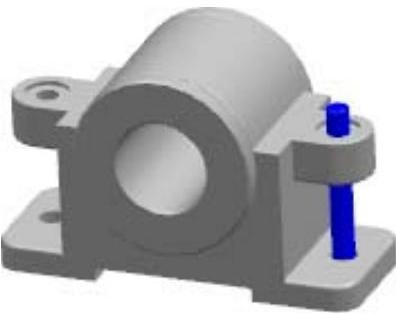

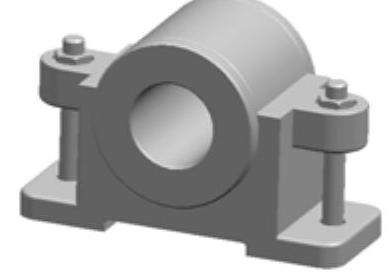

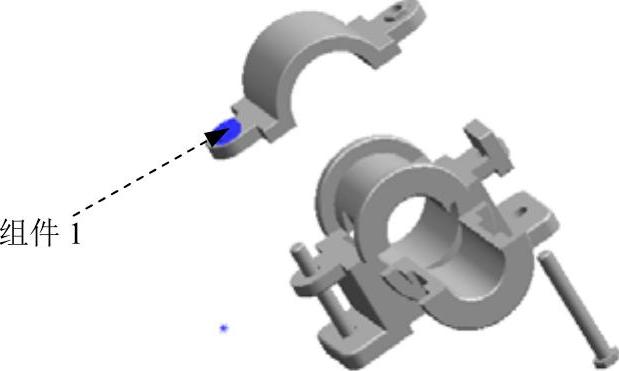

图5.10.1 综合装配实例

Step1.新建文件，单击，在区域后面的文本框中输入assemblies.prt，在后的文本框中输入D：\ug90\work\ch05.10。单击按钮，系统弹出“添加组件”对话框，并进入装配环境。

Step2.添加下基座。

（1）在“添加组件”对话框中单击按钮，选择D：\ug90\work\ch05.10\downbase.prt，然后单击按钮。

（2）定义放置定位。在“添加组件”对话框的区域的下拉列表中选取选项，单击按钮。

（3）此时下基座模型downbase.prt被添加到assemblies中。

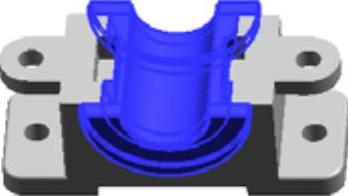

Step3.添加轴套并定位，如图5.10.2所示

图5.10.2 添加轴套

（1）在“添加组件”对话框中单击按钮，选择D：\ug90\work\ch05.10\sleeve.prt，然后单击按钮。

（2）定义放置定位。在“添加组件”对话框的区域的下拉列表中选取选项，选中区域的复选框，单击按钮，此时系统弹出“装配约束”对话框和“组件预览”的窗口。

（3）添加约束。选取图5.10.3所示的面1，在“装配约束”对话框区域中选中复选框；在下拉列表中选择选项，在区域的下拉列表中选择选项；在主对话框中选取图5.10.4所示的面2，在“组件预览”窗口中选取图5.10.3所示的面1，单击按钮，完成平面的对齐操作；在区域的下拉列表中选择选项，分别选取图5.10.3所示的面3和图5.10.4所示的面4，单击按钮，完成平面的接触操作；在区域的下拉列表中选择选项，分别选取图5.10.3所示的面5和图5.10.4所示的面6，单击按钮，完成同轴的接触操作。

说明：若方向不对，则可单击反向按钮来调整。

Step4.添加楔块并定位，如图5.10.5所示。

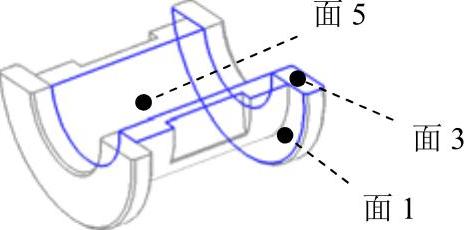

图5.10.3 选择配对面1

图5.10.4 选择配对面2

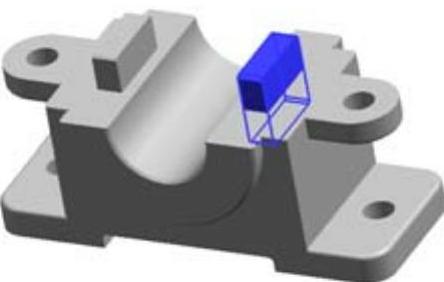

图5.10.5 添加楔块

（1）在“添加组件”对话框中单击按钮，选择D：\ug90\work\ch05.10\chock.prt，然后单击按钮。

（2）定义放置定位。在“添加组件”对话框区域的下拉列表中选取选项，选中区域的复选框，单击按钮，此时系统弹出“装配约束”对话框和“组件预览”的窗口。

（3）添加约束。在“装配约束”对话框区域中选中复选框；在下拉列表中选择选项，在区域的下拉列表中选择选项，选取图5.10.6所示的面1与面4、面2与面5、面3与面6，完成接触操作，单击“添加组件”对话框中的按钮。

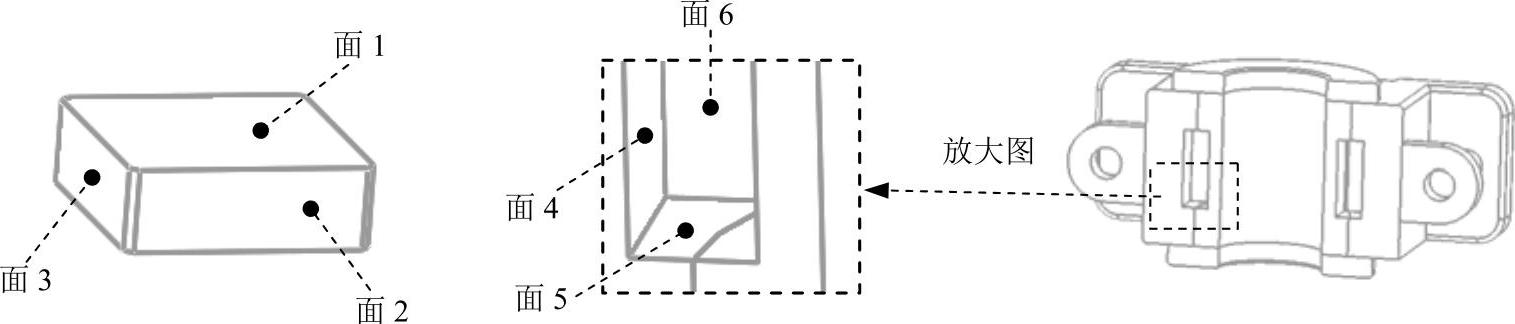

图5.10.6 选择配对面

Step5.镜像图5.10.7所示的楔块。

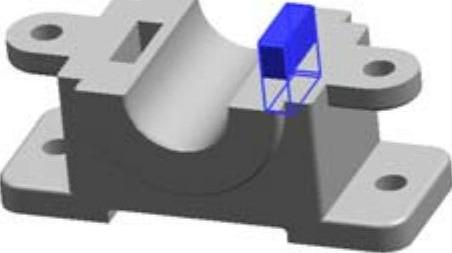

图5.10.7 镜像楔块

（1）选择命令。选择下拉菜单命令，系统弹出“镜像装配向导”对话框，单击按钮。

（2）选择要镜像的组件。选择上一步添加的楔块，单击按钮。

（3）选择镜像平面。在系统弹出的“镜像装配向导”对话框中单击“创建基准平面”按钮，插入一个图5.10.8所示的平面作为对称平面（偏置YZ基准平面，偏置值为80）。单击按钮，系统弹出“镜像装配向导”对话框；单击按钮，系统再次弹出“镜像装配向导”对话框。

（4）单击按钮，完成楔块的镜像操作。

Step6.参照上面的镜像楔块步骤，镜像图5.10.9所示的轴套。

Step7.将组件上基座添加到装配体中并定位，如图5.10.10所示。

图5.10.8 插入对称面

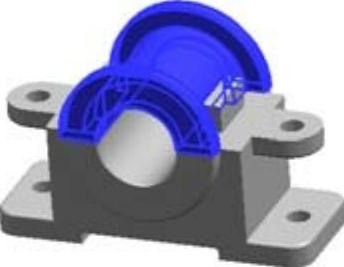

图5.10.9 镜像轴套

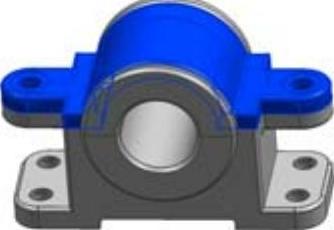

图5.10.10 添加组件上基座

（1）选择命令。选择下拉菜单命令，系统弹出“添加组件”的对话框。

（2）在“添加组件”对话框中单击按钮，选择D：\ug90\work\ch05.10\topcover.prt，然后单击按钮。

（3）定义放置定位。在“添加组件”对话框区域的下拉列表中选取选项，选中区域的复选框，单击按钮，此时系统弹出“装配约束”对话框和“组件预览”的窗口。(www.chuimin.cn)

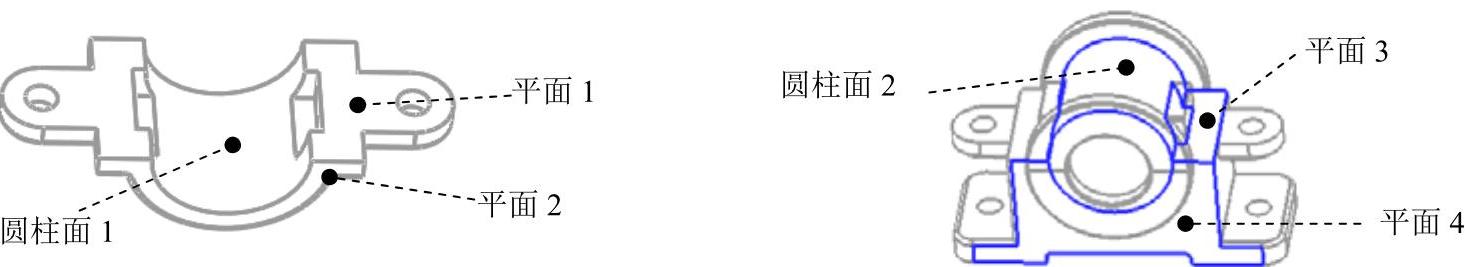

（4）添加约束。在“装配约束”对话框区域中选中复选框；在下拉列表中选择选项，在区域的下拉列表中选择选项；在主对话框中选取图5.10.11所示的平面1和平面3，在区域的下拉列表中选择选项；在主对话框中选取图5.10.11所示的平面2和平面4，单击按钮，完成平面的“接触对齐”操作；在区域的下拉列表中选择选项，分别选择图5.10.11所示的圆柱面1和圆柱面2的中心线，单击按钮，完成同轴的接触操作。
