在实际的产品设计中,当产品中的各个零部件组装完成后,设计人员往往比较关心产品中各个零部件间的干涉情况:有无干涉?哪些零件间有干涉?干涉量是多大?下面以一个简单的装配体模型为例来说明干涉分析的一般操作过程。
Step1.打开文件D:\ug90\work\ch05.09/intervene.prt。
Step2.在装配模块中,选择下拉菜单命令,系统弹出“简单干涉”对话框。
Step3.“创建干涉体”简单干涉检查。
(1)在“简单干涉”对话框区域的
下拉列表中选择
选项。
(2)依次选取图5.9.1所示的对象1和对象2,单击“简单干涉”对话框中的按钮,系统弹出图5.9.2所示的“简单干涉”对话框。
(3)单击“简单干涉”对话框中的按钮,完成“创建干涉体”简单干涉检查。
Step4.“高亮显示面”简单干涉检查。

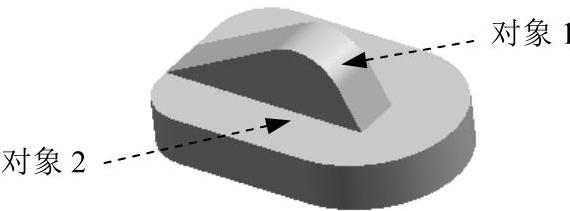

图5.9.1 创建干涉实体
(www.chuimin.cn)

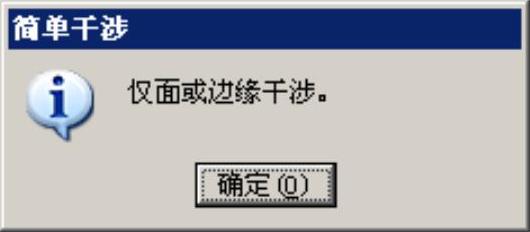

图5.9.2 “简单干涉”对话框
(1)在“简单干涉”对话框区域的
下拉列表中选择
选项,系统弹出图5.9.3所示的“简单干涉”对话框。

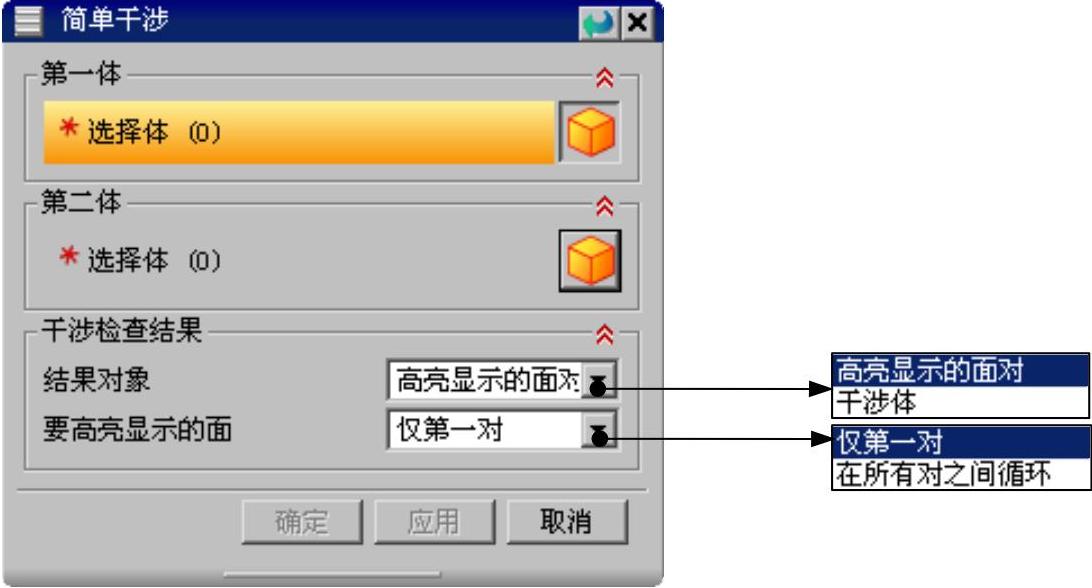

图5.9.3 “简单干涉”对话框
(2)在“简单干涉”对话框区域的
下拉列表中选择
选项,依次选取图5.9.4a所示的对象1和对象2,模型中将显示图5.9.4b所示的干涉平面。

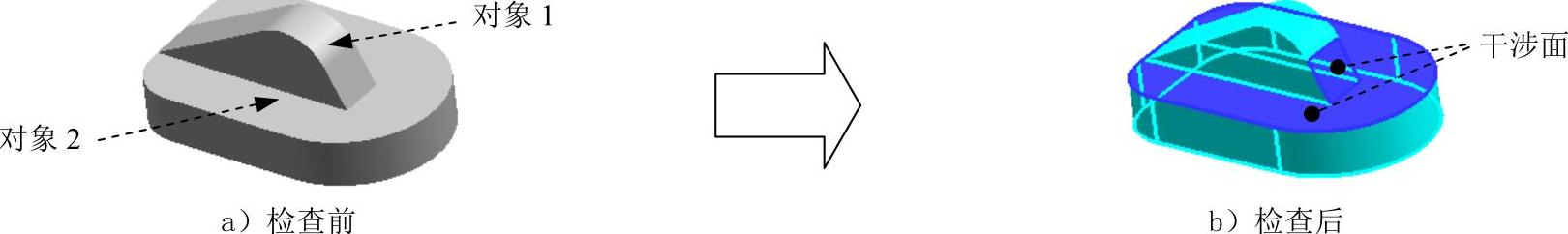

图5.9.4 “高亮显示面”干涉检查
(3)在“简单干涉”对话框区域的
下拉列表中选择
选项,系统将显示
按钮;单击
按钮,模型中将依次显示所有干涉平面。
(4)单击“简单干涉”对话框中的按钮,完成简单干涉检查操作。
