本节以图5.8.1所示装配体为例，说明简化装配的操作过程。

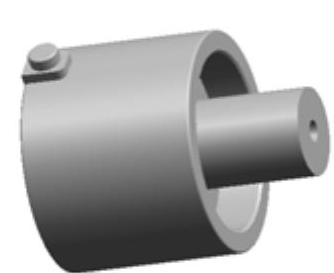

图5.8.1 简化装配
Step1.打开文件D：\ug90\work\ch05.08\predigest.prt。
说明：为了清楚地表示内部细节被删除，首先在轴上创建一个图5.8.1a所示的孔特征（打开的文件中已完成该操作），作为要删除的内部细节。
Step2.选择命令。选择下拉菜单
命令，系统弹出“简化装配”对话框；单击
按钮，系统弹出图5.8.2所示的“简化装配”对话框（一）。该对话框的左侧显示操作步骤，右侧有三个单选项和两个复选框，供用户设置简化项。
图5.8.2 “简化装配”对话框（一）
Step3.选取装配体中的所有组件，单击
按钮，系统弹出图5.8.3所示的“简化装配”对话框（二）。
Step4.合并组件。单击“简化装配”对话框中的“合并全部”按钮
；选择所有组件，单击
按钮，所有的组件合并在一起，可以看到组件之间的交线消失，如图5.8.4所示。
图5.8.3 “简化装配”对话框（二）
图5.8.3所示的“简化装配”对话框中的相关选项说明如下：
●
区域包含五个按钮，用于填充要简化的特征。有些孔在“修复边界”步骤（向导的后面步骤）中可以被自动填充，但并不是所有几何体都能被自动填充，因此有时需要用这些按钮进行手工填充。这里由于形状简单，可以自动填充。
●“合并全部”按钮
可以用来合并（或除去）模型上的实体，执行此命令时，系统会重复显示该步骤，供用户继续填充或合并。
Step5.单击
按钮，选取图5.8.5所示外部面（用户也可以选择除要填充的内部细节之外的任何一个面）。
(www.chuimin.cn)
图5.8.4 轴和轴套合并后
图5.8.5 选取外部面
说明：在执行“修复边界”步骤时，应该先将所有部件合并成一个实体，如果仍有部件未被合并，则该步骤会将其隐藏。
Step6.单击
按钮，选取图5.8.6所示的边缘（通过选择一边缘将内部细节与外部细节隔离开）。
Step7.选择裂纹检查选项。单击
按钮，选中
单选项。
Step8.选择内部面。单击
按钮，选择要删除的内部细节，选取图5.8.7所示的圆柱体内表面。
图5.8.6 选择隔离边缘
图5.8.7 选择内部面
Step9.查看裂纹检查结果。单击
按钮，可以通过选中
区域中的
单选项，查看在主对话框中的隔离情况。
Step10.单击
按钮，查看外部面；单击
按钮，孔特征被移除。
Step11.单击
按钮，完成操作。
关于内部细节与外部细节的说明：
内部细节与外部细节是用户根据需要确定的，不是由对象在集合体中的位置确定的。读者在本例中可以尝试将孔设为外部面，将轴的外表面设为内部面，结果会将轴和轴套移除，留下孔特征形成的圆柱体。
