【摘要】：爆炸图创建完成，创建的结果是产生了一个待编辑的爆炸图，在主窗口中的图形并没有发生变化，只是爆炸图编辑工具被激活，可对爆炸图进行编辑。

爆炸图创建完成，创建的结果是产生了一个待编辑的爆炸图，在主窗口中的图形并没有发生变化，只是爆炸图编辑工具被激活，可对爆炸图进行编辑。

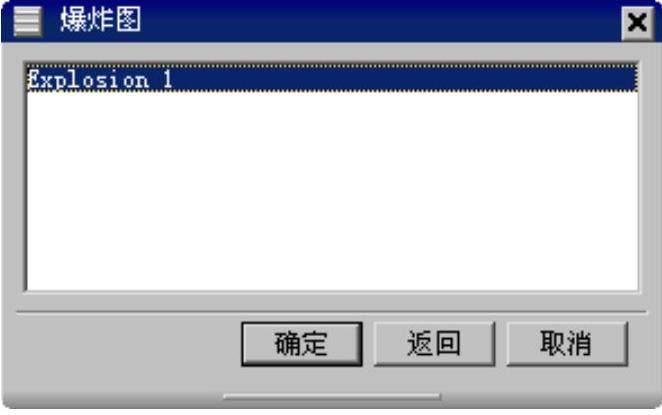

图5.7.4 “爆炸图“对话框

图5.7.5 “删除爆炸图“对话框

1.自动爆炸

自动爆炸只需要用户输入很少的内容，就能快速生成爆炸图（图5.7.6）。

Step1.打开文件D：\ug90\work\ch05.07.03\accessory.prt，按照5.7.2的内容创建爆炸图。

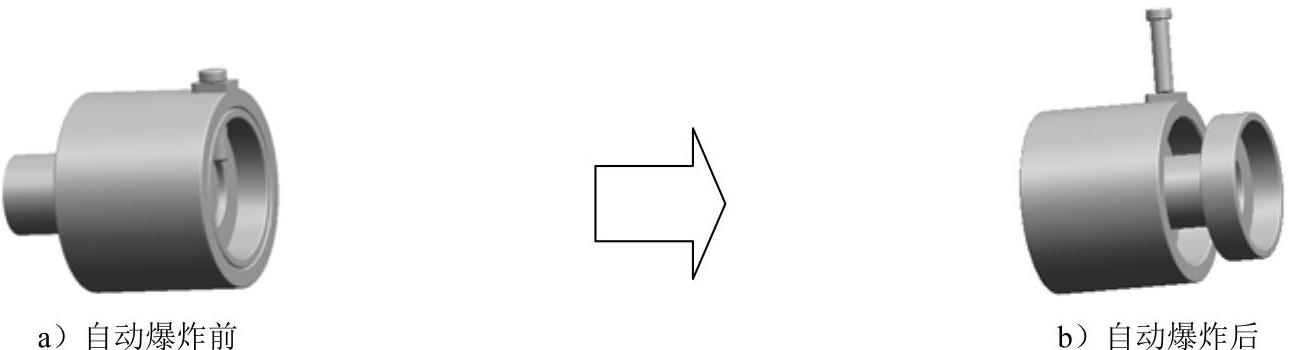

图5.7.6 自动爆炸

Step2.选择命令。选择下拉菜单命令，系统弹出“类选择”对话框。

Step3.选择爆炸组件。选择图中所有组件，单击按钮，系统弹出“自动爆炸组件”对话框。

Step4.在文本框中输入数值20，单击按钮，系统会立即生成该组件的爆炸图，如图5.7.6b所示。

关于自动爆炸组件的说明：

●自动爆炸组件可以同时选择多个对象，如果将整个装配体选中，可以直接获得整个装配体的爆炸图。

●“取消爆炸组件”的功能刚好与“自动爆炸组件”相反，因此可以将两个功能放在一起记。选择下拉菜单命令，系统弹出“类选择”窗口；选择要爆炸的组件后单击按钮，选中的组件自动回到爆炸前的位置。

2.编辑爆炸图

自动爆炸并不能总是得到满意的效果，因此系统提供了编辑爆炸功能。

Step1.打开文件D：\ug90\work\ch05.07.03\accessoryok.prt。

Step2.选择下拉菜单命令。(www.chuimin.cn)

Step3.选择要移动的组件。在系统弹出的“编辑爆炸视图”对话框中选中单选项，选取图5.7.7所示的轴套模型。

Step4.移动组件。选中单选项，显示移动手柄，如图5.7.7所示；单击手柄上的箭头（图5.7.7），对话框中的文本框被激活，供用户选择沿该方向的移动距离；单击手柄上沿轴套轴线方向的箭头，在文本框中输入距离值20；在“编辑爆炸视图”对话框中单击按钮，结果如图5.7.7所示。

说明：单击图5.7.7所示两箭头间的圆点时，对话框中的文本框被激活，供用户输入角度值，旋转的方向沿第三个手柄，符合右手定则；也可以直接用左键按住箭头或圆点，移动鼠标实现手工拖动。

Step5.编辑螺栓位置。参照Step4，输入距离值20，结果如图5.7.8所示。

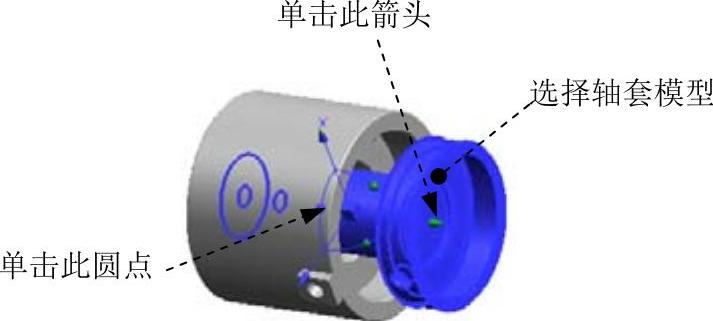

图5.7.7 编辑轴套模型

图5.7.8 编辑螺栓

关于编辑爆炸图的说明：

●选中单选项后，按钮被激活。单击按钮，手柄被移动到WCS位置。

●单击手柄箭头或圆点后，复选框被激活。该选项用于设置手工拖动的最小距离，可以在文本框中输入数值。如设置为10mm，则拖动时会跳跃式移动，每次跳跃的距离为10mm，单击按钮，将选中的组件移动到没有爆炸的位置。

●单击手柄箭头后，选项被激活，可以直接将选中手柄方向指定为某矢量方向。

3.隐藏和显示爆炸图

如果当前视图为爆炸图，选择下拉菜单命令，则视图切换到非爆炸图。

要显示隐藏的爆炸图，可以选择下拉菜单命令，则视图切换到爆炸图。

4.隐藏和显示组件

要隐藏组件，可以选择下拉菜单命令，系统弹出“隐藏视图中的组件”对话框；选择要隐藏的组件后单击按钮，选中组件被隐藏。

要显示被隐藏的组件，可以选择下拉菜单命令，系统弹出“选择要显示的隐藏组件”对话框；在对话框中列出所有隐藏的组件供用户选择。
