1.创建爆炸图
Step1.打开文件D：\ug90\work\ch05.07.02\accessory.prt。
Step2.选择命令。选择下拉菜单

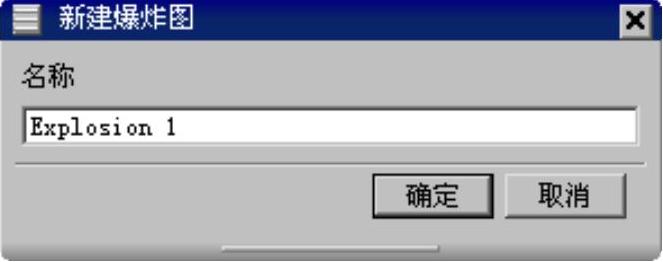

命令，系统弹出图5.7.2所示的“新建爆炸图”对话框。
Step3.创建爆炸图。在
文本框处可以输入爆炸图名称，接受系统默认的名称Explosion1，然后单击
按钮，完成爆炸图的创建。
创建爆炸图后，视图切换到刚刚建立的爆炸图，爆炸图工具栏中的以下项目被激活：“编辑爆炸视图”按钮
、“自动爆炸组件”按钮
、“取消爆炸组件”按钮
和“工作视图爆炸”下拉列表
。
2.删除爆炸图
Step1.在“工作视图爆炸”下拉列表
中选择
选项。
Step2.选择下拉菜单
命令，系统会列出所有爆炸视图，选择要删除的视图，单击
按钮。
关于创建与删除爆炸图的说明：(www.chuimin.cn)

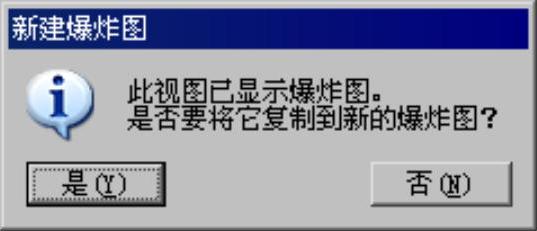

●如果用户在一个已存在的爆炸视图下创建新的爆炸视图，系统会弹出图5.7.3所示的提示消息，提示用户是否将已存在的爆炸图复制到新建的爆炸图，单击
按钮后，新建立的爆炸图和原爆炸图完全一样；如果希望建立新的爆炸图，可以切换到无爆炸视图，然后进行创建即可。
●可以按照上面方法建立多个爆炸图。
图5.7.2 “新建爆炸图”对话框（一）
图5.7.3 “新建爆炸图”对话框（二）
●要删除爆炸图，可以选择下拉菜单
命令，系统会弹出图5.7.4所示的“爆炸图”对话框。选择要删除的爆炸图，单击
按钮即可。如果所要删除的爆炸图正在当前视图中显示，系统会弹出图5.7.5所示的“删除爆炸图”对话框，提示爆炸图不能删除。
