打开文件D:\ug90\work\ch05.07.01\accessory.prt。
选择下拉菜单命令,系统显示爆炸图工具栏,如图5.7.1所示。工具栏中没有显示的按钮,可以通过下面方法调出:单击右上角的按钮,在其下方弹出按钮,将鼠标放到该按钮上,则会显示添加项,其中包含了所有供用户选择的按钮。

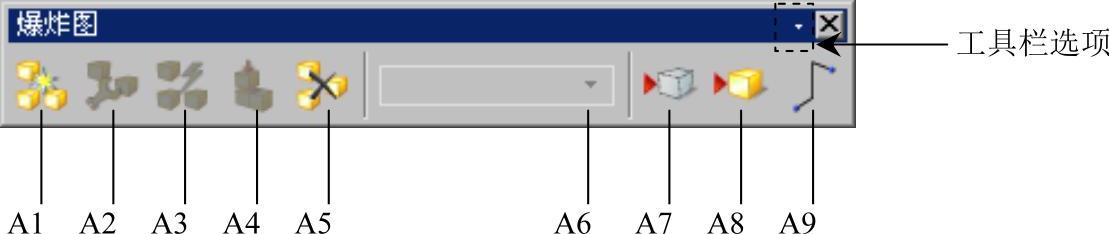

图5.7.1 “爆炸图”工具栏
利用该工具栏,用户可以方便地创建、编辑爆炸图,便于在爆炸图与无爆炸图之间切换。
图5.7.1所示的“爆炸图”工具栏中的按钮功能:
A1(新建爆炸图):如果当前显示的不是一个爆炸图,单击此按钮,系统弹出“创建爆炸”对话框,输入爆炸图名称后单击按钮,系统创建一个爆炸图;如果当前显示的是一个爆炸图,单击此按钮,弹出的“创建爆炸”对话框会询问是否将当前爆炸图复制到新的爆炸图里。
A2(编辑爆炸图):单击此按钮,系统弹出“编辑爆炸图”对话框,用户可以指定组件,然后自由移动该组件,或者设定移动的方式和距离。
A3(自动爆炸组件):利用此按钮可以指定一个或多个组件,使其按照设定的距离自动爆炸。单击此按钮,系统弹出“类选择”对话框,选择组件后单击按钮,提示用户指定组件间距,自动爆炸将按照默认的方向和设定的距离生成爆炸图。(www.chuimin.cn)
A4(取消爆炸组件):该按钮用于不爆炸组件,此命令和自动爆炸组件刚好相反,操作也基本相同,只是不需要指定数值。
A5(删除爆炸图):单击该按钮,系统会列出当前装配体的所有爆炸图,选择需要删除的爆炸图后单击按钮,即可删除。
A6:该下拉列表显示了爆炸图名称,可以在其中选择某个名称。用户利用此下拉列表,可以方便地在各爆炸图以及无爆炸图状态之间切换。
A7(隐藏视图中的组件):单击此按钮,系统弹出“类选择”对话框;选择需要隐藏的组件并执行后,该组件被隐藏。
A8(显示视图中的组件):此命令与隐藏组件刚好相反。如果图中有被隐藏的组件,单击此按钮后,系统会列出所有隐藏的组件,用户选择后,单击按钮即可恢复组件显示。
A9(追踪线):该命令可以使组件沿着设定的引导线爆炸。
以上按钮与下拉菜单中的命令相对应。
