在UG NX 9.0中,配对条件是通过“装配约束”对话框中的操作来实现的,下面对“配对条件”对话框进行介绍。
打开文件D:\ug90\work\ch05.03.01\paradigm.prt,选择下拉菜单命令,系统弹出图5.3.1所示的“装配约束”对话框。
“装配约束”对话框中主要包括三个区域:“类型”区域、“要约束的几何体”区域和“设置”区域。

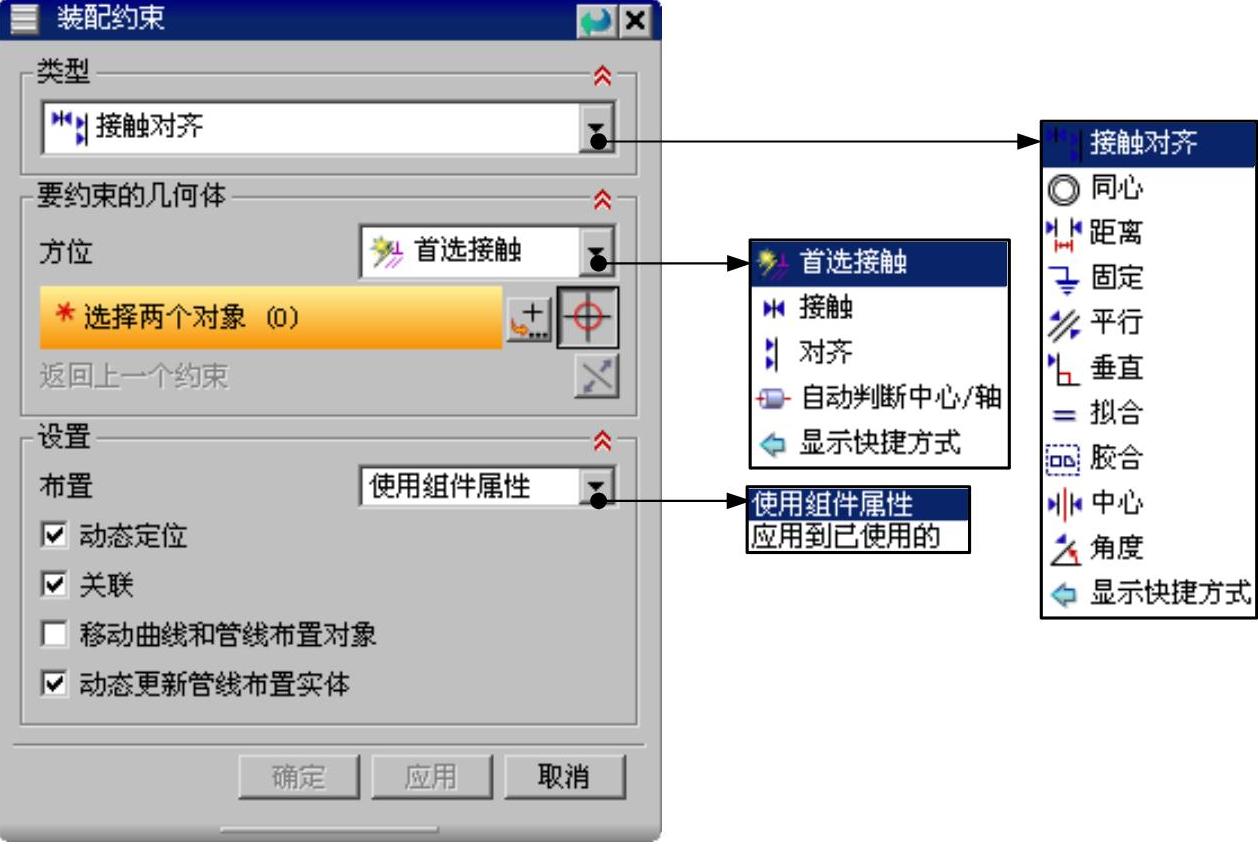

图5.3.1 “装配约束”对话框
图5.3.1所示“装配约束”对话框的区域中各约束类型按钮的说明如下:
●:该约束用于两个组件,使其彼此接触或对齐。当选择该选项后,
区域的
下拉列表中出现四个选项:
☑:若选择该选项,则当接触和对齐都可能时显示接触约束(在大多数模型中,接触约束比对齐约束更常用);当接触约束过度约束装配时,将显示对齐约束。
☑:若选择该选项,则约束对象的曲面法向在相反方向上。
☑:若选择该选项,则约束对象的曲面法向在相同方向上。
☑:该选项主要用于定义两圆柱面、两圆锥面或圆柱面与圆锥面同轴约束。
●:该约束用于定义两个组件的圆形边界或椭圆边界的中心重合,并使边界的面共面。
●:该约束用于设定两个接触对象间的最小3D距离。选择该选项,并选定接触对象后,
区域的
文本框被激活,可以直接输入数值。(www.chuimin.cn)
●:该约束用于将组件固定在其当前位置,一般用在第一个装配元件上。
●:该约束用于使两个目标对象的矢量方向平行。
●:该约束用于使两个目标对象的矢量方向垂直。
●:该约束用于定义将半径相等的两个圆柱面拟合在一起。此约束对确定孔中销或螺栓的位置很有用。如果以后半径变为不等,则该约束无效。
●:该约束用于组件“焊接”在一起。
●:该约束用于使一对对象之间的一个或两个对象居中,或使一对对象沿另一个对象居中。当选取该选项时,
区域的
下拉列表中出现三个选项:
☑:该选项用于定义在后两个所选对象之间使第一个所选对象居中。
☑:该选项用于定义将两个所选对象沿第三个所选对象居中。
☑:该选项用于定义将两个所选对象在两个其他所选对象之间居中。
●:该约束用于约束两对象间的旋转角。选取角度约束后,
区域的
下拉列表中出现两个选项:
☑:该选项用于约束需要“源”几何体和“目标”几何体。它不指定旋转轴,可以任意选择满足指定几何体之间角度的位置。
☑:该选项用于约束需要“源”几何体和“目标”几何体,还特别需要一个定义旋转轴的预先约束,否则创建定位角约束失败。为此,希望尽可能创建3D角度约束,而不创建方向角度约束。
