范例概述

本范例主要讲述勺子实体建模，建模过程中包括基准点、基准面、草绘、曲线网格、曲面合并和抽壳特征的创建。其中曲线网格的操作技巧性较强，需要读者用心体会。勺子模型和模型树如图4.9.1所示。

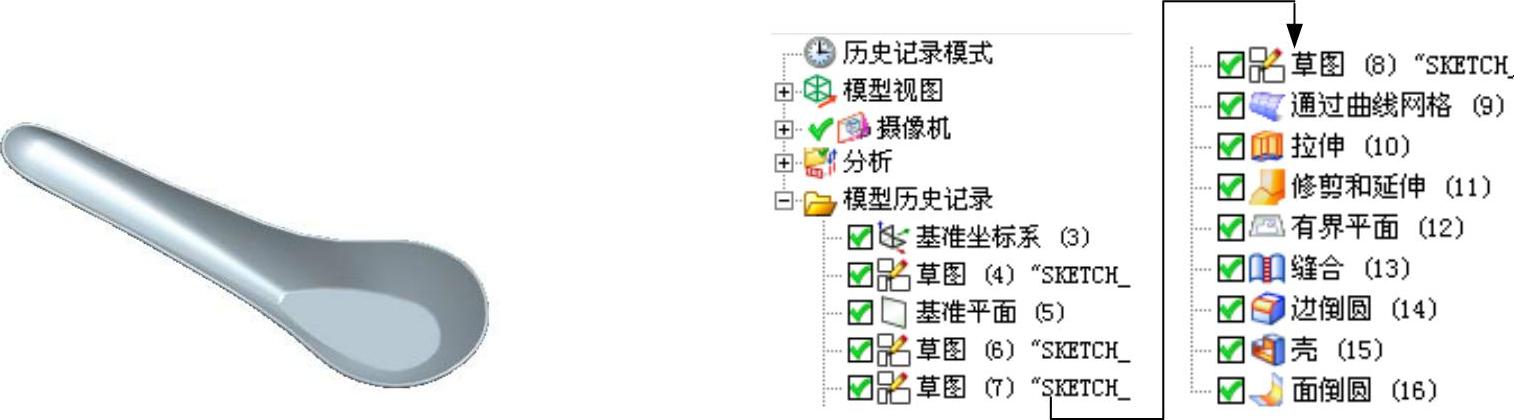

图4.9.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称SCOOP，单击按钮，进入建模环境。

Step2.创建图4.9.2所示的草图1。选择下拉菜单命令，选取XY基准平面为草图平面，进入草图环境绘制草图。绘制完成后单击按钮，完成草图1的创建。

Step3.创建图4.9.3所示的基准平面1。（注：具体参数和操作参见随书光盘）

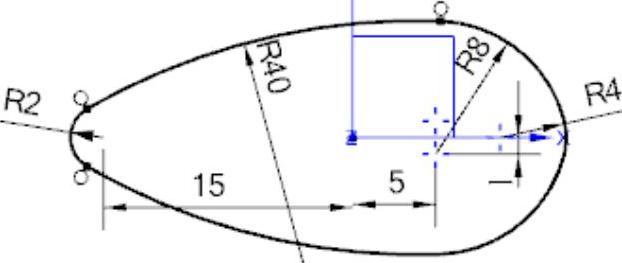

图4.9.2 草图1

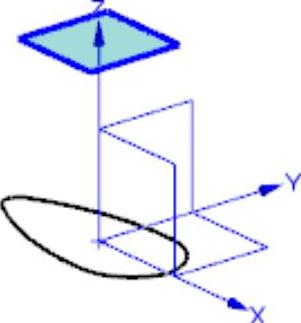

图4.9.3 基准平面1

Step4.创建图4.9.4所示的草图2。选择下拉菜单命令，选取基准平面1为草图平面，进入草图环境绘制草图。绘制完成后单击按钮，完成草图2的创建。

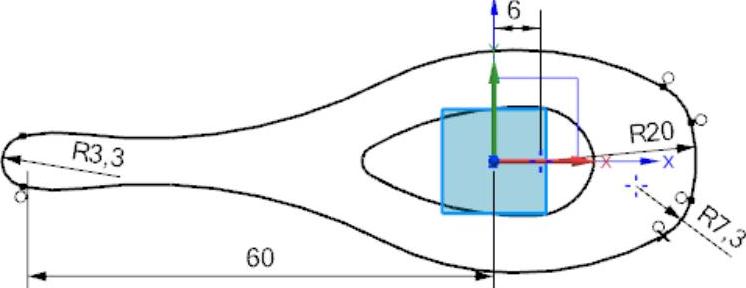

图4.9.4 草图2

Step5.创建图4.9.5所示的草图3。选择下拉菜单命令，选取XZ基准平面为草图平面，进入草图环境绘制草图。绘制完成后单击按钮，完成草图3的创建。

Step6.创建图4.9.6所示的草图4。选择下拉菜单命令，选取YZ基准平面为草图平面，进入草图环境绘制草图。绘制完成后单击按钮，完成草图4的创建。

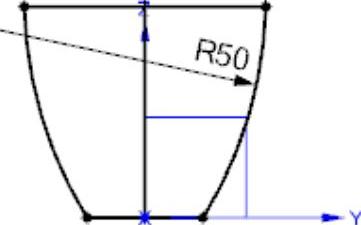

图4.9.5 草图3

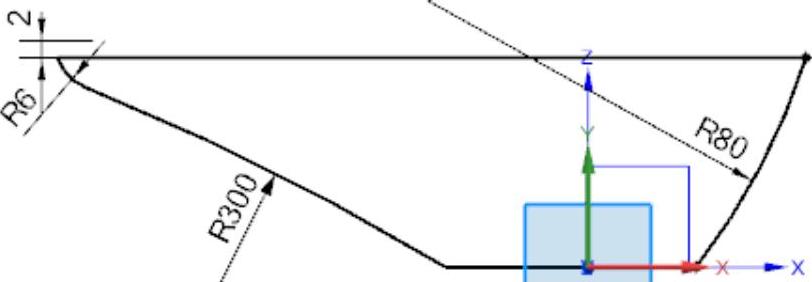

图4.9.6 草图4

Step7.创建图4.9.7所示的零件特征──网格曲面1。选择下拉菜单命令；依次选取图4.9.4所示的曲线和图4.9.2所示的曲线为主线串，并分别单击中键确认；再次单击中键后选取图4.9.6所示的曲线和图4.9.5所示的曲线为交叉线串，并分别单击中键确认；在区域的下拉列表中全部选择选项；在的下拉列表中选择选项，单击按钮，完成网格曲面1的创建。(www.chuimin.cn)

注意：在选取交叉曲线时需注意要按照一定的顺序选取，且在选取完四条曲线后需再次选取第一次选取的曲线。

Step8.创建图4.9.8所示的零件基础特征──拉伸1。选择下拉菜单命令，系统弹出“拉伸”对话框。选取XZ平面为草图平面，选中区域的复选框，绘制图4.9.9所示的截面草图；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值30，在区域中选择选项。单击按钮，完成拉伸特征1的创建。

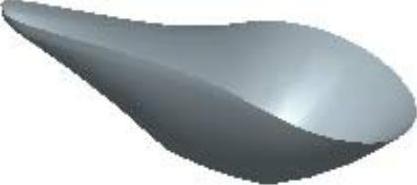

图4.9.7 网格曲面1

图4.9.8 拉伸特征1

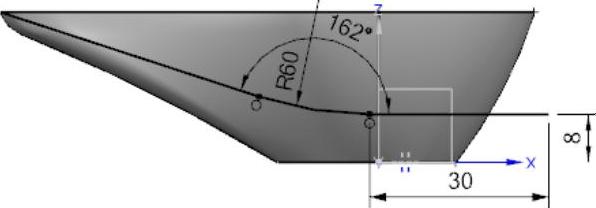

图4.9.9 截面草图

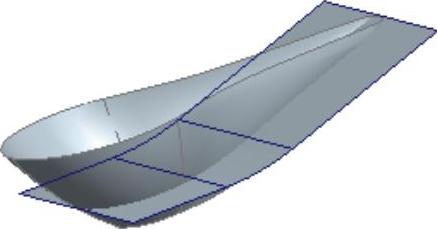

Step9.创建修剪特征1。选择下拉菜单命令，在下拉列表中选择选项，选取图4.9.10所示的特征为目标体，选取图4.9.10所示的特征为工具体，单击区域中的按钮。单击按钮，完成修剪特征1的创建。

Step10.创建图4.9.11所示的零件特征──有界平面1。选择下拉菜单命令；依次选取图4.9.12所示曲线，单击按钮，完成有界平面1的创建。

图4.9.10 修剪特征1

图4.9.11 有界平面1

图4.9.12 定义参照曲线

Step11.创建缝合特征1。选择下拉菜单命令，选取图4.9.13所示的目标体和刀具体。单击按钮，完成缝合特征1的创建。

Step12.后面的详细操作过程请参见随书光盘中video\ch04.09\reference\文件下的语音视频讲解文件SCOOP-r01.avi。

图4.9.13 缝合特征1
