边倒圆可以使至少由两个面共享的选定边缘变光滑。倒圆时,就像它沿着被倒圆角的边缘(圆角半径)滚动一个球,同时使球始终与在此边缘处相交的各个面接触。边倒圆的方式有以下四种:恒定半径方式、变半径方式、空间倒角方式和突然停止点边倒圆方式。
下面通过创建图4.7.1所示的模型对这四种方式一一进行说明。

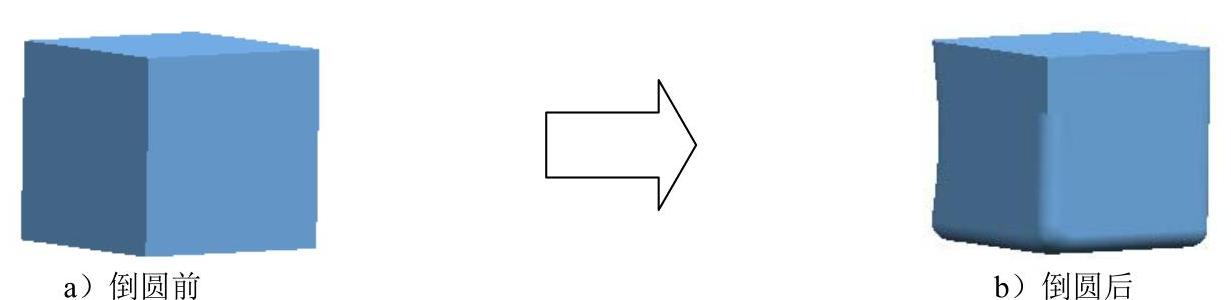

图4.7.1 边倒圆实例
1.恒定半径方式
创建图4.7.2所示的恒定半径边倒圆的一般过程如下:
Step1.打开文件D:\ug90\work\ch04.07\blend.prt。
Step2.选择下拉菜单命令,系统弹出“边倒圆”对话框。

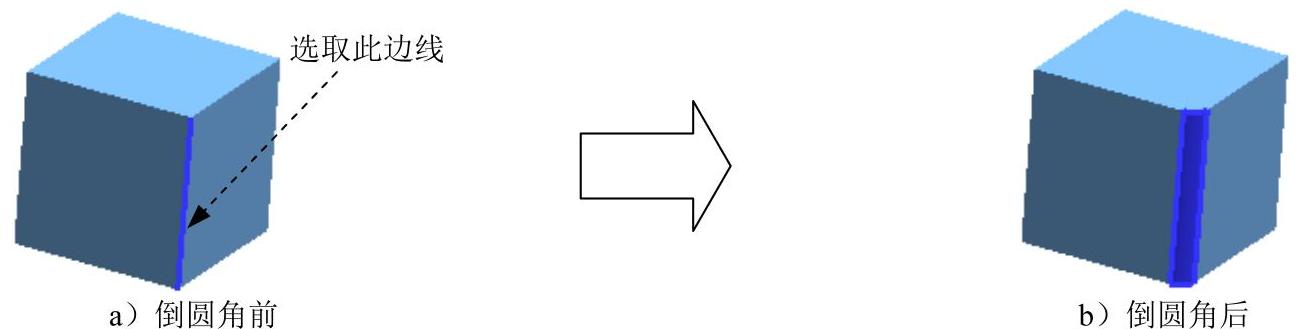

图4.7.2 恒定半径方式边倒圆
Step3.在对话框的下拉列表中选择
选项,在绘图区选取图4.7.2a所示的边线,在
区域的
文本框中输入数值5。
Step4.单击“边倒圆”对话框中的按钮,完成恒定半径方式的边倒圆操作。
2.变半径方式
下面通过变半径方式创建图4.7.3所示的边倒圆(接上例继续操作)。
Step1.选择下拉菜单命令,系统弹出“边倒圆”对话框。(www.chuimin.cn)
Step2.在绘图区选取图4.7.3a所示的边线,在区域中单击
按钮,选取图4.7.3a所示的边线的上端点,在
文本框中输入数值5,在
文本框中选择
选项,在
文本框中输入数值100。
Step3.单击图4.7.3a所示的边线的中点,在系统弹出的文本框中输入数值10,在
文本框中输入数值50。
Step4.单击图4.7.3a所示的边线的下端点,在系统弹出的文本框中输入数值5,在
文本框中输入数值0。
Step5.单击“边倒圆”对话框中的按钮,完成变半径边倒圆操作。

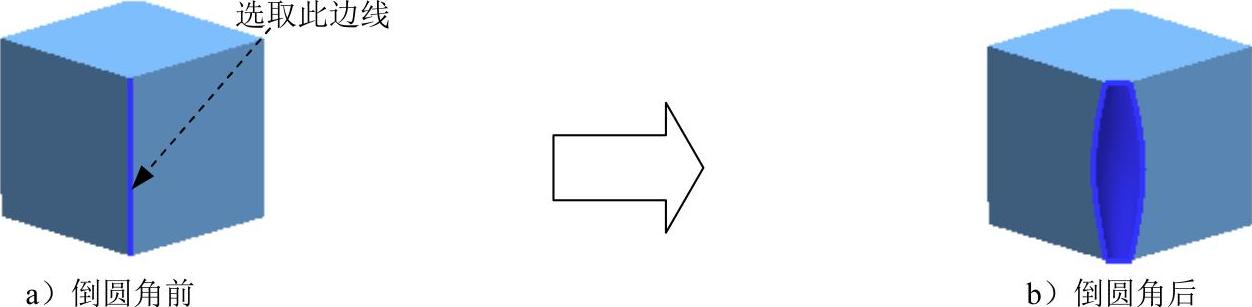

图4.7.3 变半径方式边倒圆
3.空间倒角和拐角突然停止点边倒圆
下面通过空间倒角和拐角突然停止点创建图4.7.4所示的边倒圆(接上例继续操作)。
Step1.选择下拉菜单命令,系统弹出“边倒圆”对话框。
Step2.在绘图区选取图4.7.4a所示的三条边线,在区域中单击
按钮,选取图4.7.4a所示的点1,在
文本框中选择
选项,在
文本框中选择
选项,在
文本框中输入数值15。
图4.7.4 空间倒角和拐角突然停止点边倒圆
Step3.在区域中单击
按钮,选取图4.7.4a所示的点2,分别在
区域
、
和
文本框中输入数值2.5、5和3.5。
Step4.单击“边倒圆”对话框中的按钮,完成空间倒角和拐角突然停止点边倒圆操作。
