1.曲面的缝合

曲面的缝合功能可以将两个或两个以上的曲面连接形成一张曲面。图4.6.39所示的曲面缝合的一般过程如下：

Step1.打开文件D：\ug90\work\ch04.06\sew.prt。

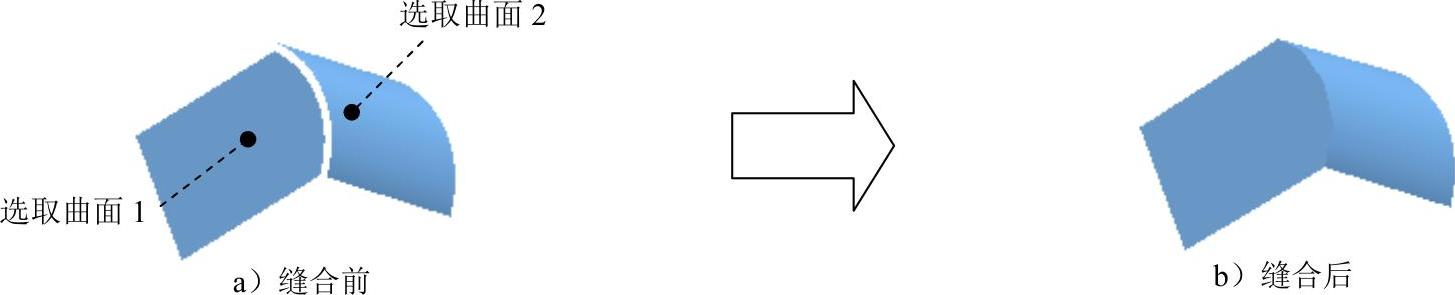

图4.6.39 曲面的缝合

Step2.选择下拉菜单命令，系统弹出“缝合”对话框。

Step3.定义目标片体和工具片体。在图形区选取图4.6.39所示的曲面1作为目标片体，选取曲面2为工具片体。

Step4.设置对话框选项。在“缝合”对话框选项组中选中复选框，在文本框中输入数值3。单击按钮，完成曲面的缝合操作。

2.曲面的实体化

曲面的创建最终是为了生成实体，所以曲面的实体化在设计过程中是非常重要的。曲面的实体化有多种类型，下面将分别介绍。

类型一：封闭曲面的实体化

封闭曲面的实体化就是将一组封闭的曲面转化为实体特征。图4.6.40所示的封闭曲面实体化的操作过程如下：

Step1.打开文件D：\ug90\work\ch04.06\surfacesolid.prt。

Step2.选择下拉菜单命令，系统弹出“视图截面”对话框。在选项组中选取选项，然后单击区域的“设置平面至X”按钮，此时可看到在图形区中显示的特征为片体（图4.6.41）。单击此对话框中的按钮。

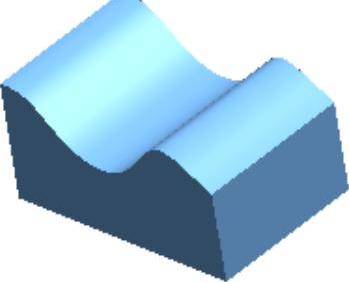

图4.6.40 封闭曲面的实体化

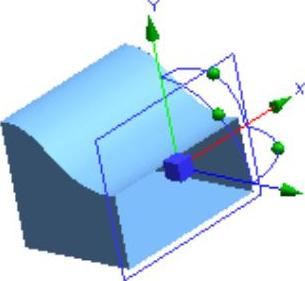

图4.6.41 剖面视图

Step3.选择下拉菜单命令，系统弹出“缝合”对话框。在绘图区选取图4.6.42所示的曲面和片体特征，其他均采用默认设置值。单击“缝合”对话框中的按钮，完成实体化操作。

Step4.选择下拉菜单命令，系统弹出“视图截面”对话框。在选项组中选取选项，在区域中单击按钮，此时可看到在图形区中显示的特征为实体（图4.6.43）。单击此对话框中的按钮。

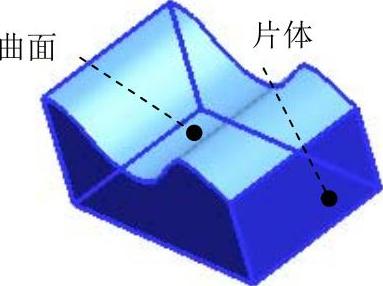

图4.6.42 选取特征

图4.6.43 剖面视图(www.chuimin.cn)

类型二：使用补片创建实体

曲面的补片功能就是使用片体替换实体上的某些面，或者将一个片体补到另一个片体上。图4.6.44所示的使用补片创建实体的一般过程如下：

Step1.打开文件D：\ug90\work\ch04.06\surfacesolidreplace.prt。

Step2.选择下拉菜单命令，系统弹出“补片”对话框。

Step3.在绘图区选取图4.6.44a所示的实体为要修补的体特征，选取图4.6.44a所示的片体为用于修补的体特征。单击单击“反向”按钮，使其与图4.6.45所示的方向一致。

Step4.单击“补片”对话框中的按钮，完成补片操作。

注意：在进行补片操作时，工具片体的所有边缘必须在目标体的面上，而且工具片体必须在目标体上创建一个封闭的环，否则系统会提示出错。

图4.6.44 创建补片实体

图4.6.45 移除方向

类型三：开放曲面的加厚

曲面加厚功能可以将曲面进行偏置生成实体，并且生成的实体可以和已有的实体进行布尔运算。图4.6.46所示的曲面加厚的一般过程如下：

Step1.打开文件D：\ug90\work\ch04.06\thicken.prt。

Step2.选择下拉菜单命令，系统弹出“加厚”对话框。

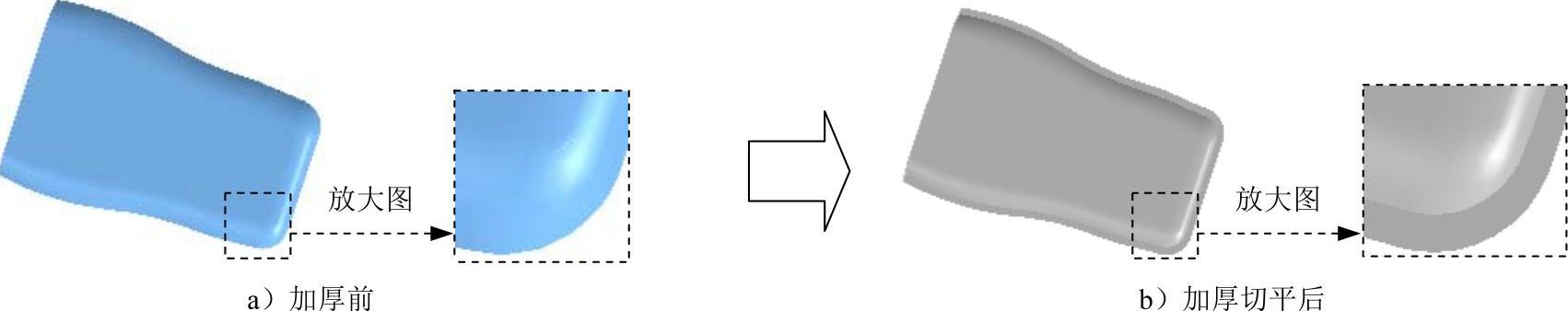

图4.6.46 曲面的加厚

“加厚”对话框中的部分选项说明如下：

●（面）：选取需要加厚的面。

●：该选项用于定义加厚实体的起始位置。

●：该选项用于定义加厚实体的结束位置。

Step3.在“加厚”对话框的文本框中输入数值-2，其他采用默认设置值，在绘图区选取图4.6.46a所示的曲面为加厚的面，定义ZC基准轴的反方向为加厚方向。单击按钮，完成曲面加厚操作。

说明：曲面加厚完成后，它的剖面是不平整的，所以加厚后一般还需切平。
