UGNX9.0超级学习手册：曲面边缘的边缘处理方法

2023-11-20 理论教育版权反馈

【摘要】：图4.6.29 从片体中移除修剪图4.6.30 从片体中移除修剪方式三：替换边替换边就是用片体内或片体外的新边来替换原来的边缘。下面以图4.6.35为例来说明更改片体边缘的一般操作过程。在图形区选取图4.6.36所示的曲面边缘，系统弹出图4.6.37所示的“更改边”对话框（三）。图4.6.38所示“更改边”对话框（四）中的各按钮说明如下：●：用于将曲面的边缘与选定的曲线匹配。

UG NX 9.0中提供了匹配边、编辑片体边界、更改片体边缘等方法，以对曲面边缘进行修改和编辑。使用这些命令编辑后的曲面将丢失参数，属于非参数化编辑命令。

1.匹配边

使用命令可以修改选中的曲面，使它与参考对象的边界保持几何连续，并且能去除曲面间的缝隙，但只能用于编辑未修剪过的曲面，否则系统弹出“警告”信息。下面以图4.6.25为例来说明使用“匹配边”编辑曲面的一般操作过程。

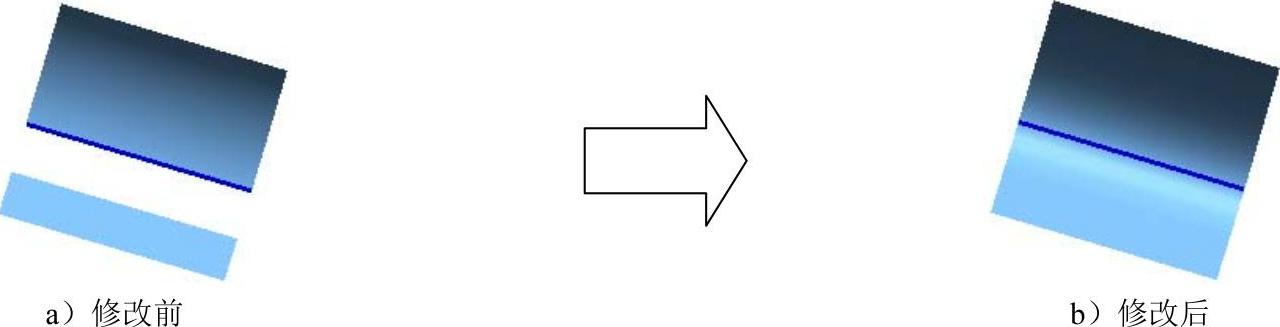

图4.6.25 从片体中匹配边

Step1.打开文件D：\ug90\work\ch04.06\matchingedge.prt。

Step2.选择下拉菜单命令，系统弹出图4.6.26所示的“匹配边”对话框。

Step3.在绘图区选取图4.6.27所示的边缘，然后选取图4.6.27所示的曲面，其他选项参数可参考图4.6.26。在“匹配边”对话框中单击按钮，完成匹配边操作。

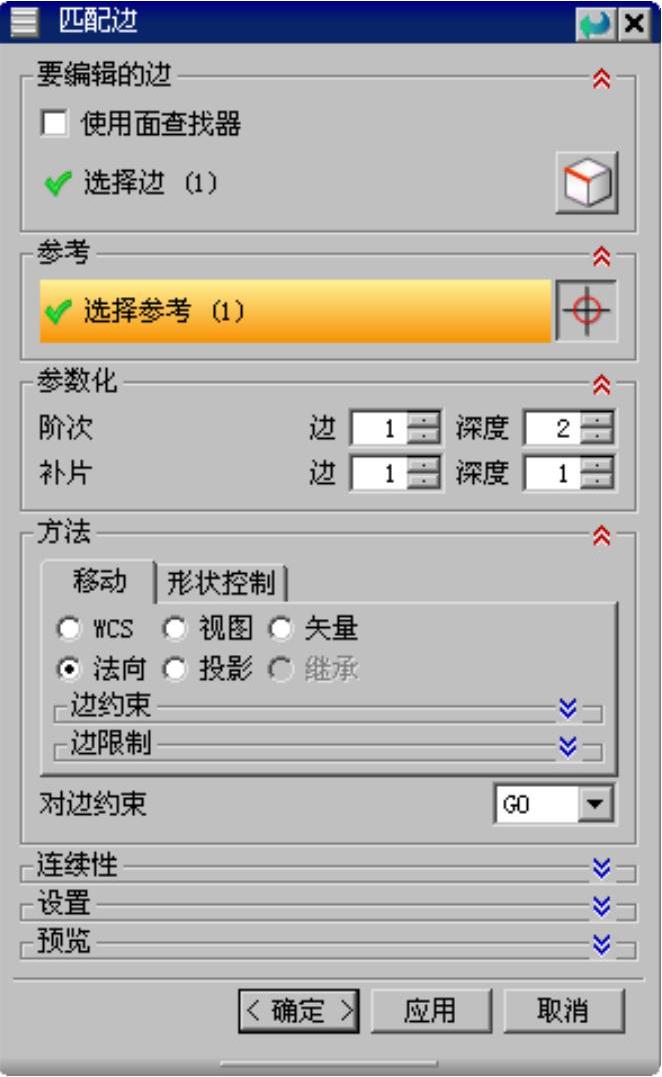

图4.6.26 “匹配边”对话框

图4.6.27 选取边缘和曲面

2.编辑片体边界

命令用于修改或替换片体的现有边界，也可以移除修剪、移除片体上独立的孔和延伸边界。使用此命令编辑后的曲面将丢失参数，属于非参数化编辑命令，下面将具体介绍。

方式一：移除孔

使用“移除孔”功能允许用户移除曲面上的孔。下面以图4.6.28为例来说明从片体中移除孔的一般操作过程。

图4.6.28 从片体中移除孔

Step1.打开文件D：\ug90\work\ch04.06\boundary1.prt。

Step2.选择下拉菜单命令，系统弹出“编辑片体边界”对话框。

Step3.在图形区选取图4.6.28a所示的曲面，单击对话框中的按钮，系统弹出“警告”信息。

Step4.单击按钮，系统弹出“选择要移除的孔”对话框。

Step5.在绘图区选取图4.6.28a所示的曲面边缘，单击按钮，单击对话框中的按钮，完成移除孔操作。

方式二：移除修剪

使用“移除修剪”功能可以移除在片体上所作的修剪（如边界修剪和孔），并将片体恢复至参数四边形的形状。下面以图4.6.29为例来说明从片体中移除修剪的一般操作过程。

Step1.打开文件D：\ug90\work\ch04.06\boundary2.prt。

Step2.选择下拉菜单命令，系统弹出“编辑片体边界”对话框（一）。

Step3.在图形区选取图4.6.30所示的面，系统弹出“编辑片体边界”对话框（二）。单击对话框中的按钮，系统弹出“警告”信息。

Step4.在系统弹出的“警告”信息对话框中单击按钮，弹出“编辑片体边界”对话框（一），单击对话框中的按钮，完成曲面的移除修剪操作。

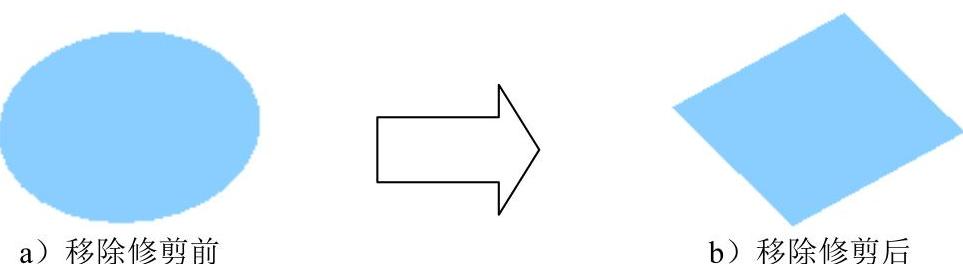

图4.6.29 从片体中移除修剪

图4.6.30 从片体中移除修剪

方式三：替换边

替换边就是用片体内或片体外的新边来替换原来的边缘。下面以图4.6.31为例来说明利用片体替换边的一般操作过程。

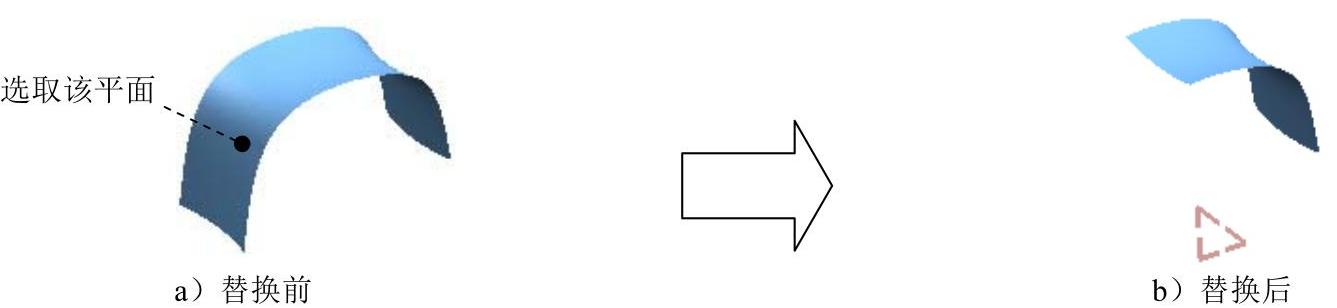

图4.6.31 片体替换边

Step1.打开文件D：\ug90\work\ch04.06\boundary3.prt。

Step2.选择下拉菜单命令，系统弹出“编辑片体边界”对话框（一）。

Step3.在图形区选取图4.6.31a所示的曲面，系统弹出“编辑片体边界”对话框（二）。单击对话框中的按钮，系统弹出“警告”信息。

Step4.单击按钮，系统弹出“类选择”对话框。在图形区选取图4.6.32所示的曲面边缘，然后单击按钮，系统弹出图4.6.33所示的“编辑片体边界”对话框。

(www.chuimin.cn)

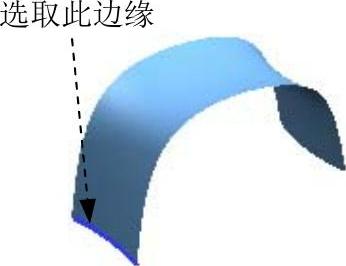

图4.6.32 选取边缘曲线

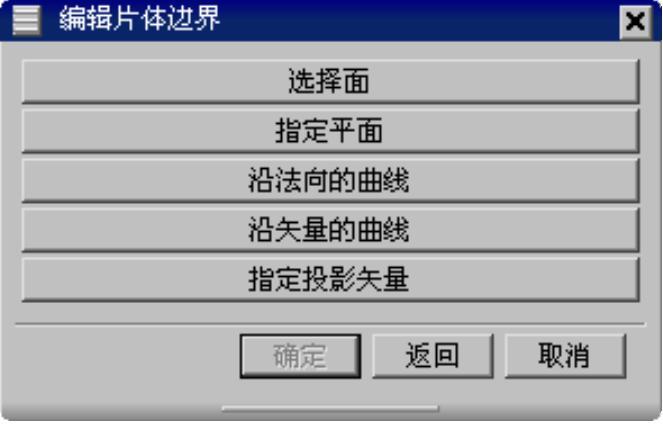

图4.6.33 “编辑片体边界”对话框

图4.6.33所示“编辑片体边界”对话框中的各按钮说明如下：

●：用于选择实体的面作为约束对象。

●：单击该按钮，弹出“平面”对话框，可利用此对话框指定平面作为片体边界的一部分。

●：沿片体的法向投影曲线和边，从而确定片体的边界。

●：沿指定的方向矢量投影曲线和边，从而确定片体的边界。

●：用于指定投影的方向。

Step5.在“编辑片体边界”对话框中单击按钮，系统弹出“平面”对话框，在绘图区选取XZ基准平面，在区域的文本框中输入数值50，单击对话框中的按钮，系统弹出“编辑片体边界”对话框。

Step6.单击“编辑片体边界”对话框中的按钮，系统再次弹出“类选择”对话框。

Step7.单击“类选择”对话框中的按钮，在绘图区选取图4.6.34所示的曲面为保留部分，然后单击按钮，系统弹出“编辑片体边界”对话框。

Step8.单击“编辑片体边界”对话框中的按钮，完成替换边操作。

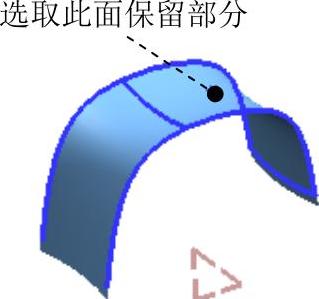

图4.6.34 选取保留部分

3.更改片体边缘

使用命令可以用于修改曲面的边。下面以图4.6.35为例来说明更改片体边缘的一般操作过程。

Step1.打开文件D：\ug90\work\ch04.06\changeedge.prt。

Step2.选择下拉菜单命令，系统弹出“更改边”对话框（一）。

Step3.在图形区选取图4.6.35a所示的曲面，系统弹出“更改边”对话框（二）。在图形区选取图4.6.36所示的曲面边缘，系统弹出图4.6.37所示的“更改边”对话框（三）。单击对话框中的按钮，系统弹出图4.6.38所示的“更改边”对话框（四）。

图4.6.35 更改片体边缘

图4.6.36 选取边缘曲线

Step4.在“更改边”对话框（四）中单击按钮，系统弹出“平面”对话框。在绘图区选取XZ基准平面，在区域的文本框中输入数值30，单击对话框中的按钮，系统弹出“更改边”对话框（二）。

Step5.单击“更改边”对话框（二）中的按钮，完成片体边缘的更改。

图4.6.37所示“更改边”对话框（三）中的各按钮说明如下：

●：用于修改选中的边。

●：用于修改选中的边及其法向。

●：用于修改选中的边及它的横向斜率。

●：将选中的边及它的横向斜率与其他对象相匹配，且可以使曲面间的曲率连续。

●：当匹配用于定位和相切的自由曲面时，选择“检查偏差”可提供曲面变形程度的信息。

图4.6.38所示“更改边”对话框（四）中的各按钮说明如下：

●：用于将曲面的边缘与选定的曲线匹配。

●：用于将曲面的边缘与其他实体的边缘匹配。

●：用于将实体的边缘与其他实体匹配。

●：使实体边缘位于指定平面内。

图4.6.37 “更改边”对话框（三）

图4.6.38 “更改边”对话框（四）
