UGNX9.0曲面连续性分析|超级学习手册
【摘要】：曲面的连续性分析功能主要用于分析曲面之间的位置连续、斜率连续、曲率连续和曲率斜率的连续性。下面以图4.5.1所示的曲面为例，介绍如何分析曲面连续性。图4.5.1 曲面模型Step1.打开文件D：\ug90\work\ch04.05\continuity.prt。图4.5.2 “曲面连续性”对话框图4.5.2所示“曲面连续性”对话框的选项及按钮说明如下：●区域：包括“边到边”按钮和“边到面”按钮，用于设置偏差类型。在区域中选择按钮，则两曲面的交线上自动显示曲率梳，单击按钮完成曲面连续性分析，如图4.5.3所示。
曲面的连续性分析功能主要用于分析曲面之间的位置连续、斜率连续、曲率连续和曲率斜率的连续性。下面以图4.5.1所示的曲面为例，介绍如何分析曲面连续性。
图4.5.1 曲面模型
Step1.打开文件D：\ug90\work\ch04.05\continuity.prt。
Step2.选择下拉菜单
命令，系统弹出图4.5.2所示的“曲面连续性”对话框。

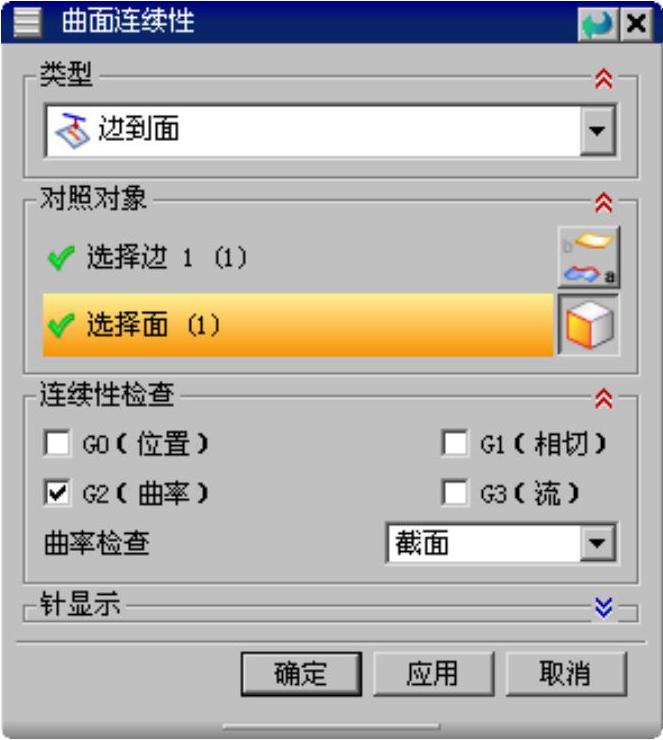

图4.5.2 “曲面连续性”对话框
图4.5.2所示“曲面连续性”对话框的选项及按钮说明如下：
●
区域：包括“边到边”按钮
和“边到面”按钮
，用于设置偏差类型。
☑
：分析边缘与边缘之间的连续性。
☑
：分析边缘与曲面之间的连续性。
●
区域：包括“位置”按钮
、“相切”按钮
、“曲率”按钮
和“加速度”按钮
，用于设置连续性检查的类型。(www.chuimin.cn)
☑
（位置）：分析位置连续性，显示两条边缘线之间的距离分布。
☑
（相切）：分析斜率连续性，检查两组曲面在指定边缘处的斜率连续性。
☑
（曲率）：分析曲率连续性，检查两组曲面之间的曲率误差分布。
☑
（加速度）：分析曲率的斜率连续性，显示曲率变化率的分布。
●
下拉列表：当检查
连续性时，用于指定曲率分析的类型。
Step3.在“曲面连续性”对话框中选中
区域的
。
Step4.在图形区选取图4.5.1所示的曲线作为第一个边缘集，单击中键，然后选取图4.5.1所示的曲面作为第二个边缘集。
Step5.定义连续性分析类型。在
区域中单击“位置”按钮
，取消位置连续性分析；单击“曲率”按钮
，开启曲率连续性分析。
Step6.定义显示方式。在
区域中选择
按钮，则两曲面的交线上自动显示曲率梳，单击
按钮完成曲面连续性分析，如图4.5.3所示。

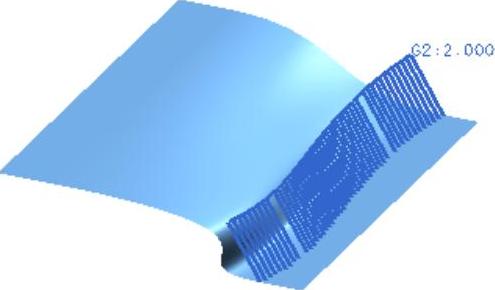

图4.5.3 曲率连续性分析
